خزانة التحكم بالتردد المتغير

تعتبر خزانة التحكم بالتردد المتغير الكهربائية Junray حلاً ذكيًا للتحكم في سرعة المحرك مصمم خصيصًا للتطبيقات الصناعية والبلدية التي تتطلب تنظيمًا دقيقًا للتدفق أو الضغط أو السرعة. من خلال ضبط سرعة المحرك تلقائيًا وفقًا لظروف الحمل الفعلية، فإنه يوفر توفير الطاقة بنسبة 30% إلى 50% مقارنة بالتشغيل ذو التردد الثابت. تشتمل الميزات على تنظيم السرعة بدون خطوات من 0 إلى 50 هرتز، والتحكم التلقائي في حلقة مغلقة PID للضغط المستمر أو التدفق المستمر، والتشغيل/الإيقاف الناعم للتخلص من الصدمات الميكانيكية والمطرقة المائية، وأوضاع النسخ الاحتياطي للتردد VFD/التيار الكهربائي القابلة للتحويل، وحماية شاملة من التحميل الزائد والتيار الزائد والجهد الزائد والجهد المنخفض. مناسبة لمضخات المياه، والمراوح، وضواغط الهواء، والناقلات، والمحركات الصناعية المختلفة في مصانع التصنيع، ومرافق معالجة مياه الصرف الصحي، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وأتمتة المباني. تتراوح الطاقة المقدرة من 0.75 كيلو واط إلى 500 كيلو واط مع حماية IP40، مما يدعم التثبيت المثبت على الأرض وعلى الحائط. مصمم للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع في البيئات الصناعية الصعبة.

المزايا الأساسية لخزانة التحكم في التردد المتغير

التحكم الذكي في السرعة: يمكنه ضبط سرعة المحرك تلقائيًا وفقًا لتغيرات الحمل. على سبيل المثال، بالنسبة لمضخات المياه، عندما يكون استخدام المياه منخفضًا، سيتم تقليل السرعة تلقائيًا لتجنب التشغيل المستمر بالحمولة الكاملة، والتكيف تمامًا مع الأحمال المتقلبة.

توفير الطاقة وخفض التكلفة: بالمقارنة مع التشغيل بتردد ثابت، فإنه يمكن توفير 30%-50% من تكاليف الكهرباء. بالنسبة للمعدات مثل مضخات المياه والمراوح التي تعمل بشكل مستمر، على مدار عام، يمكن توفير عدة آلاف أو حتى عشرات الآلاف من الدولارات من تكاليف الكهرباء. الفوائد طويلة المدى مرتفعة للغاية.

البداية الناعمة: وظيفة حماية المحرك أثناء البداية الناعمة. عند البدء، يرتفع التيار تدريجيًا، بدون تيار البدء الكبير ذو التردد الثابت، والذي لن يلحق الضرر بالمحرك أو يؤثر على شبكة الطاقة، مما يطيل عمر خدمة المحرك بشكل كبير.

حماية متعددة: حماية ثابتة وموثوقة من الحمل الزائد والتيار الزائد والجهد الزائد والجهد المنخفض. عندما يتعطل المحرك، فإنه يمكن أن يتوقف تلقائيًا، ويحمي المحرك ووحدة تحويل التردد، ويمنع تلف المعدات، ويضمن الاستقرار والموثوقية.

التحكم عن بعد: المراقبة الذكية تدعم التحكم عن بعد والمراقبة الذكية. يمكنه ضبط السرعة عن بعد، وعرض بيانات التشغيل، وتجنب التشغيل في الموقع، مما يجعل الإدارة أكثر ملاءمة.

المواصفات الفنية

عرض براعة مفصلة

1. وحدة التردد المتغير: وحدة التردد المتغير عالية الجودة، مع التحكم الدقيق في السرعة والتشغيل المستقر؛

2. وظيفة البداية الناعمة: بداية ناعمة، تقليل تيار البدء وحماية المحرك؛

3. وسائل حماية متعددة: الحماية من الحمل الزائد والتيار الزائد والجهد الزائد والجهد المنخفض، مما يضمن الاستقرار والموثوقية؛

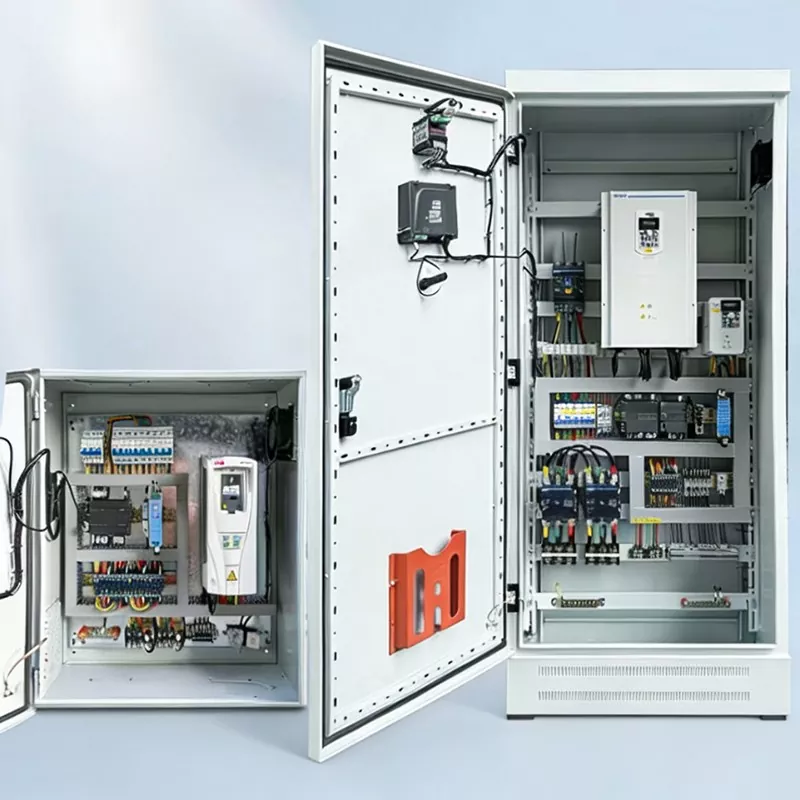

4. تصميم تبديد الحرارة والتهوية: تم تجهيز خزانة التحكم بالتردد المتغير بقنوات مخصصة لتبديد الحرارة، والتي يمكنها إزالة حرارة التشغيل بسرعة وضمان التشغيل المستقر لوحدة التردد المتغير؛

5. عملية الأسلاك القياسية: فصل خطوط الطاقة والإشارة، والأسلاك الأفقية والرأسية، وتسهيل الصيانة وضمان السلامة والتوحيد القياسي.

سيناريوهات التطبيق

خزانة التحكم في التردد المتغير قابلة للتطبيق على نطاق واسع ويمكن استخدامها في سيناريوهات مختلفة:

التحكم في مضخة المياه: تنظيم سرعة التردد المتغير لمضخات إمدادات المياه ومضخات الصرف الصحي، مما يحقق توفير الطاقة وخفض الاستهلاك؛

التحكم في المروحة: تنظيم سرعة التردد المتغير للمراوح وأجهزة التهوية، مما يحقق توفير الطاقة وتقليل الاستهلاك؛

ضاغط الهواء: التحكم في التردد المتغير لضواغط الهواء، مما يحقق توفير الطاقة وتقليل الاستهلاك؛

الحزام الناقل: تنظيم سرعة التردد المتغير للناقلات، وضبط السرعة؛

المحركات الصناعية الأخرى: المحركات الصناعية المختلفة التي تتطلب تنظيم السرعة.

نظرة عامة على المشروع التحديثي

I. الملف الشخصي للمشروع

يتضمن هذا المشروع ترقية توفير الطاقة لمحطة معالجة مياه الصرف الصحي البلدية واسعة النطاق. تشتمل المعدات الأساسية للمنشأة على منافيخ روتس للتهوية، ومضخات رفع مياه الصرف الصحي، ومجموعات مضخات العودة. في الأصل، اعتمدت جميع المعدات على طرق البدء المباشرة عبر الإنترنت أو ستار دلتا واستخدمت اختناق الصمام لتنظيم التدفق. تعمل المعدات بشكل مستمر بأقصى سرعة ثابتة، مما يؤدي إلى حدوث زيادات كبيرة في بدء التشغيل، وعدم القدرة على ضبط ضغط المياه أو تدفق الهواء، وإهدار الطاقة بشكل كبير. بالإضافة إلى ذلك، عانى النظام من المطرقة المائية في خطوط الأنابيب، والضوضاء والاهتزازات المفرطة للمنافخ، وارتفاع معدلات فشل المعدات، وتكاليف التشغيل والصيانة الكبيرة.

ولتحقيق تنظيم السرعة بدون خطوات، والضغط والتدفق المستمر، وإمدادات الطاقة عند الطلب، وتقليل استهلاك الطاقة، تم إجراء عملية تحديث شاملة للمنافيخ والمضخات عالية الطاقة بالمحطة. تم تركيب خزانات التحكم الذكية ذات التردد المتغير (VFD) في جميع المجالات، المرتبطة بنظام التحكم المركزي PLC لضبط السرعة تلقائيًا، وبالتالي ضمان التشغيل الذكي والموفر للطاقة والمستقر للمحطة.

ثانيا. قضايا ما قبل التحديثية

فقدان مفرط للطاقة: التشغيل بسرعة ثابتة عند تردد الخط يعني تشغيل المعدات بحمولة كاملة بغض النظر عن جودة المياه الفعلية أو حجمها، مما يؤدي إلى إهدار طاقة عالية أثناء فترات الحمل المنخفض.

ارتفاع تيار بدء التشغيل: تسبب بدء تشغيل Star-delta في حدوث صدمة ميكانيكية، مما أدى في كثير من الأحيان إلى تقلبات جهد الشبكة، والأضرار الميكانيكية، والفشل المبكر للمحامل والوصلات.

ضعف دقة تنظيم العملية: تم تنظيم تدفق الهواء وضغط الماء عن طريق اختناق الصمام اليدوي، مما أدى إلى تأخير وانخفاض الدقة؛ تسبب هذا في عدم استقرار مستويات الأكسجين المذاب في الخزانات البيوكيميائية وعدم تناسق أداء معالجة مياه الصرف الصحي.

المطرقة المائية الشديدة والاهتزاز والضوضاء: تسبب بدء التشغيل السريع والإغلاق عند تردد الخط في تأثيرات مطرقة مائية كبيرة، مما أدى إلى ارتخاء أو تسريب خطوط الأنابيب، في حين تجاوز اهتزاز المنفاخ والضوضاء الحدود المسموح بها.

العمر الافتراضي القصير للمعدات والصيانة المتكررة: يؤدي التشغيل عالي السرعة على المدى الطويل مع الصدمات الميكانيكية إلى تسريع تآكل المحركات وأجسام المضخات والمنافيخ، مما يؤدي إلى ارتفاع تكاليف الإصلاح والاستبدال السنوية وتعطل الإنتاج بسبب فترات التوقف عن العمل.

ثالثا. خطة تكوين المعدات

بناءً على خصائص الحمل لمنافيخ ومضخات المصنع ومتطلبات توفير الطاقة، تم تركيب خزانات التحكم الذكية VFD المخصصة في الموقع. تدعم هذه الخزانات تكوينات التحكم "واحد إلى واحد" و"واحد إلى متعدد" وتتميز بتنظيم الضغط/التدفق الثابت التلقائي القائم على PID، وتكامل نظام التحكم المركزي، والتبديل السلس بين تردد الخط وتشغيل التردد المتغير، مما يضمن الملاءمة لعمليات المعالجة المستمرة على مدار 24 ساعة. مواصفات المعدات الأساسية

نوع المعدات: خزانة تحكم ذكية ذات جهد منخفض ومتغيرة التردد (مخصصة للمراوح/المضخات)

النظام المتوافق: نظام توزيع الطاقة منخفض الجهد بتيار متردد ثلاثي الطور 380 فولت

قوة التحكم: 15 كيلو واط - 75 كيلو واط (مطابقة متدرجة لمختلف مجموعات المضخات ومعدات المروحة)

طريقة التحكم في السرعة: 0-50 هرتز تنظيم السرعة السلس بدون خطوات؛ تعديل تلقائي ذكي للحلقة المغلقة PID

أوضاع التشغيل: قابلة للتبديل بين أوضاع VFD التلقائية، ودليل VFD، وأوضاع النسخ الاحتياطي للتردد الرئيسي (التجاوز)

وظائف المتشابكة: تدعم اتصالات التحكم المركزي PLC، والشبكات عن بعد RS-485، وتحميل البيانات، والتشغيل/الإيقاف التلقائي

وظائف الحماية: الجهد الزائد، الجهد المنخفض، التيار الزائد، التحميل الزائد، فقدان الطور، الحرارة الزائدة، قصر الدائرة، وحماية المماطلة

الوظائف المساعدة: التشغيل/الإيقاف الناعم (خالي من الصدمات)، وتسجيل الأخطاء، وردود الفعل التنبيهية، والتبديل في حالات الطوارئ بتردد التيار الكهربائي

رابعا. أبرز التحديثية

التحكم في السرعة على أساس الطلب لتحقيق أقصى قدر من كفاءة الطاقة: يقوم تلقائيًا بضبط سرعة الدوران بناءً على معدلات التدفق المؤثر وبيانات الأكسجين المذاب في خزانات الكيمياء الحيوية؛ يعمل بترددات منخفضة خلال فترات الحمل المنخفض، مما يقضي على هدر الطاقة المرتبط بتشغيل تردد التيار الكهربائي الثابت بأقصى سرعة.

بداية ناعمة خالية من الصدمات: تتسارع بسلاسة من 0 هرتز دون تدفق التيار؛ يزيل تقلبات الشبكة، والصدمات الميكانيكية، ومطرقة المياه في خطوط الأنابيب، وبالتالي حماية المحركات والبنية التحتية للأنابيب.

التحكم الدقيق والمستقر في العملية: يضمن تنظيم الحلقة المغلقة PID الضغط والتدفق المستقرين؛ يحافظ على تدفق الهواء وضغط الماء المستمر، ويستقر في ظروف المعالجة الكيميائية الحيوية، ويحسن بشكل كبير معدل الامتثال لمياه الصرف الصحي المعالجة.

النسخ الاحتياطي ثنائي الوضع (Mains/VFD): التبديل بلمسة واحدة إلى تشغيل تردد التيار الكهربائي في حالة وجود عطل VFD يمنع التوقف عن العمل ويضمن التشغيل المستمر لمحطة معالجة مياه الصرف الصحي.

التشغيل والصيانة الذكية عن بعد: تتكامل مع نظام التحكم المركزي بالمحطة من أجل مراقبة معلمات التشغيل وتنبيهات الأخطاء في الوقت الفعلي؛ يقلل من الحاجة إلى عمليات الفحص اليدوي ويتيح إدارة ذكية بدون طيار.

V. النتائج التشغيلية بعد التعديل التحديثي

توفير كبير في الطاقة: تعمل المعدات تلقائيًا على تقليل التردد بناءً على الحمل، مما يحقق معدل توفير إجمالي للكهرباء يتراوح بين 30% إلى 40%، كما يقلل بشكل كبير من تكاليف إنتاج الكهرباء الشهرية.

عمر ممتد للمعدات: يعمل التشغيل/الإيقاف الناعم الخالي من الصدمات والتشغيل السلس منخفض السرعة على تقليل تآكل المحركات والمحامل وشبكات الأنابيب بشكل كبير، مما يقلل معدل فشل المعدات بنسبة تزيد عن 80%. أداء مستقر للعملية والامتثال: يظل ضغط المياه وتدفق الهواء ثابتين ويمكن التحكم فيهما، مما يعزز استقرار عمليات معالجة مياه الصرف الصحي ويضمن أن جودة النفايات السائلة تلبي المعايير باستمرار مع تجنب المخاطر المرتبطة بتقلبات العملية.

تعزيز استقرار شبكة الطاقة: القضاء على ارتفاعات التيار العالي عند بدء التشغيل؛ يضمن جهدًا ثابتًا لقضيب التوصيل دون انخفاض الجهد اللحظي أو التعثر المزعج لقواطع الدائرة الأولية.

خفض تكاليف التشغيل والصيانة بشكل كبير: يتميز بمعدلات فشل منخفضة للمعدات والحد الأدنى من التآكل، مما يلغي الحاجة إلى الصيانة المتكررة؛ تعمل إمكانات المراقبة عن بعد والإنذار المبكر على تقليل عبء العمل اليدوي للعمليات والصيانة بشكل كبير.

سادسا. ملخص الحالة

تمثل خزانات التحكم ذات التردد المتغير الحل الأمثل للتحكم في توفير الطاقة لتطبيقات مثل مضخات المياه، والمراوح، وأنظمة تكييف الهواء المركزية، وخطوط التجميع الصناعية، وإمدادات المياه ذات الضغط الثابت، ومعالجة مياه الصرف الصحي. بالمقارنة مع طرق ستار دلتا أو البداية الناعمة، فإنها توفر مزايا رئيسية بما في ذلك تنظيم السرعة بدون خطوات، والتحكم الدقيق في العملية، وتوفير كبير في الطاقة، وبدء التشغيل والإيقاف الناعم الخالي من الصدمات، وتكامل النظام الذكي. فهي لا تحل مخاطر السلامة المرتبطة ببدء تشغيل المعدات فحسب، بل تعمل أيضًا على تحسين عمليات الإنتاج وتقليل تكاليف الكهرباء، مما يجعلها مكونًا قياسيًا وأساسيًا لعمليات التحديث الموفرة للطاقة في القطاعات الصناعية والبلدية.
