جونراي الكهربائيةتوفر معدات التوزيع الكهروضوئية لمقاولي PV EPC وموزعي الكهرباء وفرق شراء المشروع. حدد معدات دمج سلسلة التيار المستمر بشكل منفصل عن واجهة التيار المتردد بين العاكس والشبكة. ابدأ بالمخطط أحادي الخط للمشروع وقم بتأكيد التقييمات ونطاق التوريد لكل جهاز.
الصندوق توصيل شبكة التيار المتردد الكهروضوئية، المدرج على أنه صندوق التوصيل المرتبط بالشبكة الكهروضوئية، يخدم جانب التيار المتردد لاتصال العاكس. إنه ليس مجمع سلسلة DC. حدد كمية العاكس ومخرج التيار المتردد والحماية والقياس وترتيب الاتصال المعتمد.
الخيارات الكهربائية المدرجة: تيار متردد 380/220 فولت، و50 هرتز، ونطاق من 5 إلى 1000 كيلووات عبر التكوينات. تأكيد التيار المحدد وترتيب الدائرة وجهد المشروع؛ لا يصف هذا النطاق صندوقًا عالميًا واحدًا.
الحماية والتحكم: تأكد من الوظائف التي يوفرها العاكس والمرحل الخارجي والصندوق نفسه. وافق على حماية التيار الزائد ومنطق قطع الاتصال وإعادة الاتصال والإعدادات والقياس مقابل الأداة المساعدة أو مواصفات العميل. موافقة الشبكة خاصة بالمشروع.
خيارات الحاوية: يسرد جدول المنتج IP40 / IP54 والتثبيت على الحائط / على الأرض. تأكد من العلبة وتصنيف الحماية المجمع للتثبيت. يجب ألا يتم التعامل مع تكوين IP65 أو الفولاذ المقاوم للصدأ الخاص بحالة معينة على أنه مواصفات السلسلة القياسية.
مدخلات التطبيق: بالنسبة للمشاريع الكهروضوئية على الأسطح أو التجارية أو الصناعية، قم بتوفير ورقة بيانات العاكس ومخطط دائرة التيار المتردد ومتطلبات المرافق وترتيب التأريض واحتياجات القياس قبل طلب عرض الأسعار.

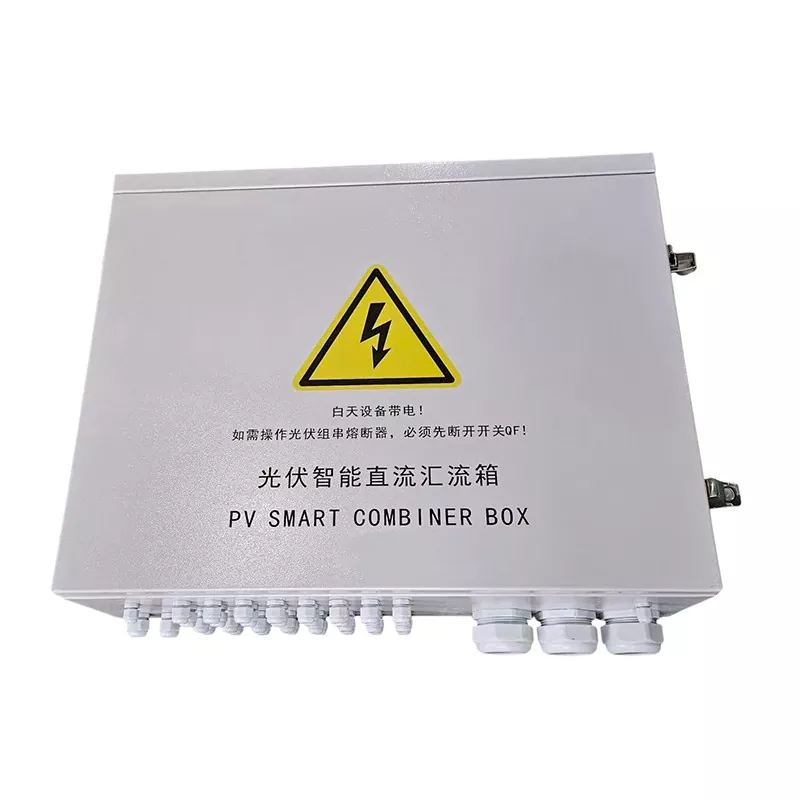

الصندوق الموحد PV DCيجمع بين سلاسل الوحدات الكهروضوئية المتعددة لتوزيع التيار المستمر أو ترتيب العاكس المحدد. قم بتأكيد طوبولوجيا الإدخال والإخراج قبل اختيار المربع.
خيارات الإدخال المدرجة: 4 / 6 / 8 / 12 / 16 / 24 دائرة. أرسل الحد الأقصى لجهد الدائرة المفتوحة للمصفوفة عند الحد الأدنى لدرجة الحرارة للمشروع، والتيار لكل سلسلة، وإجمالي تيار الإخراج ومتطلبات إدخال العاكس.
حماية التيار المستمر ومراقبته: تأكد من صمامات السلسلة، أو تبديل الإخراج أو قاطع الدائرة، أو الحماية من زيادة التيار، أو التأريض، أو أي مراقبة أو اتصال حالي. التحقق من مخطط الدائرة المقترح وتقييمات المكونات؛ لا يتم تضمين كل وظيفة في كل تكوين.
تأكيد الجهد والتيار: تصف صفحة المنتج تطبيقات DC 1000 V. قم بتأكيد جهد التجميع الكامل وتسميات تيار الإدخال/الإخراج في عرض الأسعار. لا تفترض ملاءمة 1500 فولت من مكون فردي أو مطالبة فئة لم يتم التحقق منها.
الاختيار الخارجي: تم إدراج PC+ABS وIP65 في صفحة منتج المجمّع. تأكد من غدد الكابلات والفتحات المثبتة والتعرض للأشعة فوق البنفسجية والحدود الحرارية وأحكام التآكل للموقع الفعلي. لا يؤدي تصنيف حماية الدخول وحده إلى إنشاء مقاومة لرذاذ الملح.
الكابينة SVG مسبقة الصنع ذات الجهد العاليمدرج أيضًا في هذه الفئة. يجب التأكد من نطاق المعدات الدقيق باستخدام قائمة معدات المشروع والرسم التخطيطي ذو السطر الواحد قبل الاختيار.
تأكيد النطاق: توضيح الوظيفة التي يمثلها SVG في عرض الأسعار وما إذا كانت الحزمة تتضمن معدات الطاقة التفاعلية أو المحولات أو معدات التبديل أو الأجهزة الأخرى. لا تفترض أن هذه كلها مضمنة في اسم المنتج.
متطلبات الواجهة: تحديد جهد الاتصال أو التردد أو السعة أو تصنيف الطاقة التفاعلية حسب الاقتضاء، وواجهات التحكم ومسؤوليات الحماية. اطلب ورقة البيانات الخاصة بالنموذج بدلاً من تطبيق نطاق كيلو فولت أمبير عام.
هندسة الموقع: التأكد من حدود النقل والرفع والأساسات وخنادق الكابلات والصرف والتأريض والتهوية والوصول. لا تؤدي الكابينة الجاهزة إلى إلغاء الأعمال المدنية تلقائيًا أو ضمان فترة تشغيل ثابتة.
بالنسبة لمجموعات المحولات والمفاتيح الكهربائية، راجعمحطات فرعية من النوع الصندوقي والمدمجةبشكل منفصل وتأكد من حدود المعدات الكاملة. لا ينبغي التعامل مع المقصورة المدرجة والمحطة الفرعية الكاملة على أنها قابلة للتبديل دون مراجعة هندسية.
مشاريع الشرق الأوسط: توفير أقصى درجة حرارة محيطة، والتعرض لأشعة الشمس، وظروف الغبار والرمال، والارتفاع والتعرض الساحلي. اطلب تأكيد حدود درجة حرارة المكونات، وأي تخفيض في درجة الحرارة، وتبديد الحرارة، وتصنيف العلبة المجمعة.
مشاريع أمريكا الجنوبية: قم بتوفير بلد الوجهة والجهد والتردد الفعليين والارتفاع والرطوبة ومواصفات توصيل المرافق ولغة التوثيق المطلوبة. متطلبات البلد والموقع لها الأسبقية على الافتراض الإقليمي العام.
مدخلات RFQ: حدد ما إذا كنت بحاجة إلى مجمع التيار المستمر أو صندوق توصيل شبكة التيار المتردد أو حزمة المقصورة. قم بتضمين مخطط الخط الواحد وكمية الدائرة أو العاكس والجهد والتيار ومتطلبات الحماية والمراقبة وشروط التثبيت وكمية الطلب وتاريخ التسليم المطلوب.
طلب عرض أسعار المعدات الكهروضوئيةأو إرسال متطلبات المشروع إلىdylan@junrayelectrical.com / واتساب +86 150 6777 8855. تأكد من ورقة البيانات والرسومات وسجلات التفتيش ونطاق التوريد التجاري قبل الطلب.
