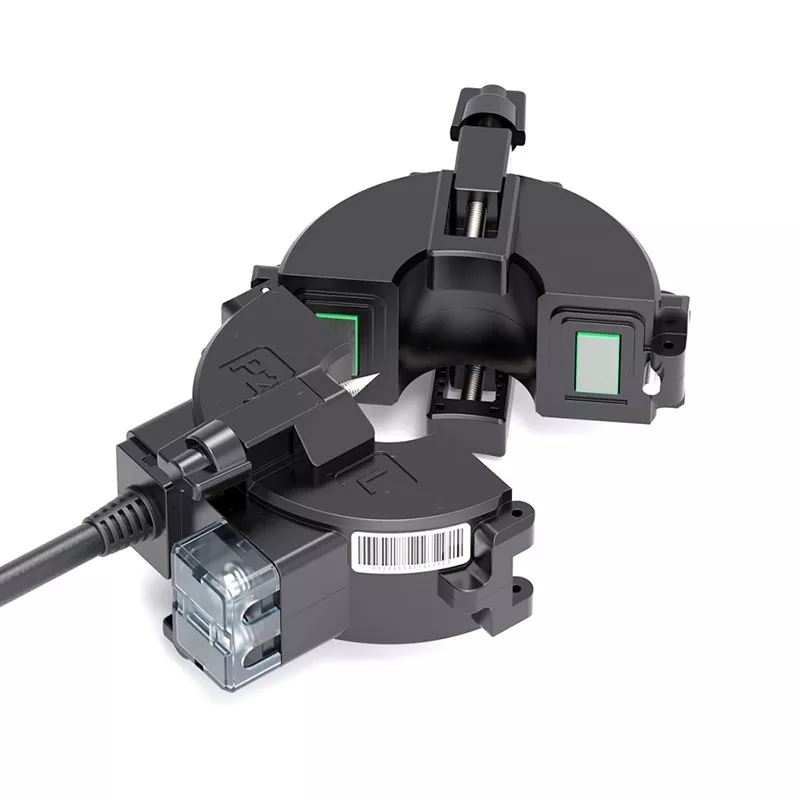

يتميز محول التيار المقاوم للماء CTHW8 الخارجي بتصميم دائري منقسم، مما يسمح بتثبيته مباشرة على كابلات الطاقة الحية دون الحاجة إلى إيقاف تشغيل النظام أو فصل الكابلات والمحطات الطرفية. تتوافق الفتحة الداخلية الناعمة مع شكل الكابل، بينما تضمن آلية القفل بالمسمار والدبوس ملاءمة آمنة وخالية من التحول. مع قلب حديدي عالي الدقة، فإنه يوفر الحصول على تيار مستقر.
يضمن التصميم الدائري ذو النواة المنقسمة توافقًا محكمًا بين الفتحة الداخلية والسطح الخارجي للكابل، ويستوعب كابلات الطاقة ذات الجهد المنخفض أحادية النواة ومتعددة النواة بأقطار مختلفة. بالمقارنة مع المحولات ذات الفتحة المربعة، يوفر هذا التصميم ملاءمة أكثر إحكامًا دون أي تذبذب، مما يؤدي إلى دقة قياس أكثر استقرارًا. يلغي الهيكل المقسم المتطلبات التقليدية لفصل الأسلاك للتركيب، مما يتيح إمكانية التعديل التحديثي دون انقطاع التيار الكهربائي. يمكن لشخص واحد تركيب الوحدة في ثوانٍ، مما يقلل بشكل كبير من وقت التثبيت ويتجنب الخسائر المرتبطة بتوقف الإنتاج.
تتميز الوحدة بآلية قفل لولبية مثبتة على المقبض العلوي مع دبوس تحديد موضع متكامل. يؤدي شد المسمار إلى إغلاق المبيتات العلوية والسفلية بشكل آمن، مما يضمن التقاء أسطح التزاوج الأساسية الحديدية دون فجوات. في الوقت نفسه، يضغط دبوس تحديد المواقع على السطح الخارجي للكابل لقفل المحول في مكانه، مما يمنع الانزلاق أو الدوران بشكل فعال. وهذا يضمن التشغيل المستقر على المدى الطويل - حتى في البيئات عالية الاهتزاز - ويزيل هيكليًا أخطاء القياس الناتجة عن الارتخاء.
إنه يستخدم نواة فولاذية سيليكونية عالية الجودة موجهة نحو الحبوب تتميز بنفاذية مغناطيسية عالية، وفقدان مغناطيسي منخفض، وخطية منحنى مغنطة ممتازة. إنه يوفر إشارة خرج مستقرة ضمن النطاق الحالي المقنن، ويلبي معايير دقة القياس من الفئة 0.5 أو الفئة 1 ويضمن الحصول على البيانات الحالية الموثوقة والدقيقة. يدعم المنتج التشغيل المزدوج التردد (50 هرتز/60 هرتز) ويوفر مقاومة قوية للتداخل الكهرومغناطيسي الخارجي، مما يضمن التكامل المستقر مع العديد من عدادات الطاقة متعددة الوظائف، ومحطات المراقبة الذكية، وأجهزة حماية التتابع.
يتميز محول التيار المقاوم للماء CTHW8 الخارجي بغطاء مصبوب بالحقن مصنوع من بلاستيك هندسي عالي القوة ومثبط للهب، مما يوفر عزلًا ممتازًا ومقاومة للصدمات ومتانة ضد درجات الحرارة القصوى. الجزء الداخلي مملوء براتنج الإيبوكسي، مما يوفر حماية شاملة ضد الرطوبة والغبار والتآكل. إنها مناسبة للبيئات المتنوعة والمتطلبة - مثل المنشآت الصناعية، وصناديق التوزيع الخارجية، وأعمدة التوزيع تحت الأرض، وأنفاق المرافق - مما يحافظ على الأداء المتسق على المدى الطويل ويضمن عمر خدمة ممتدًا.
غطاء طرفي شفاف: حالة الأسلاك مرئية بوضوح، مما يعزز الكفاءة أثناء قبول التثبيت في الموقع واستكشاف الأخطاء وإصلاحها أو الصيانة اللاحقة.
علامات قطبية واضحة: يتم وضع علامة على مؤشرات الاتجاه P1/P2 وقطبية المحطة الثانوية على سطح السكن لمنع أخطاء الأسلاك.
مخرج كابل مقاوم للماء: يأتي مع كابل إخراج متخصص ومقاوم للانحناء؛ تتميز نقطة الاتصال بختم مقاوم للماء لتعزيز تصنيف الحماية الشامل.
تصميم متكامل وخالي من الملحقات: جاهز للتثبيت بمجرد إخراج الجهاز من الصندوق دون الحاجة إلى أجزاء إضافية، مما يقلل من تكاليف المواد.
قم بفك برغي القفل العلوي عن طريق لفه عكس اتجاه عقارب الساعة، ثم قم بفصل قسمي المبيت العلوي والسفلي بلطف على طول خط الفصل.
ضع الكابل المراد قياسه في وسط فتحة المحول، مع التأكد من أنه متحد المحور مع الفتحة وخالي من المحاذاة الخاطئة أو الضغط.
قم بمحاذاة أسطح التزاوج وإغلاق أقسام السكن؛ قم بربط برغي القفل العلوي في اتجاه عقارب الساعة لضمان ملاءمة محكمة وأن دبوس القفل يؤمن الكابل بإحكام.
افتح الغطاء الطرفي الشفاف، وقم بتوصيل الأسلاك الثانوية بشكل صحيح وفقًا لعلامات القطبية، وأغلق الغطاء لإكمال التثبيت.
لا تترك الدائرة الثانوية مفتوحة أبدًا أثناء تشغيل المحول؛ يمكن أن تؤدي الدائرة المفتوحة إلى توليد فولتية عالية تعرض سلامة الأفراد والمعدات للخطر.

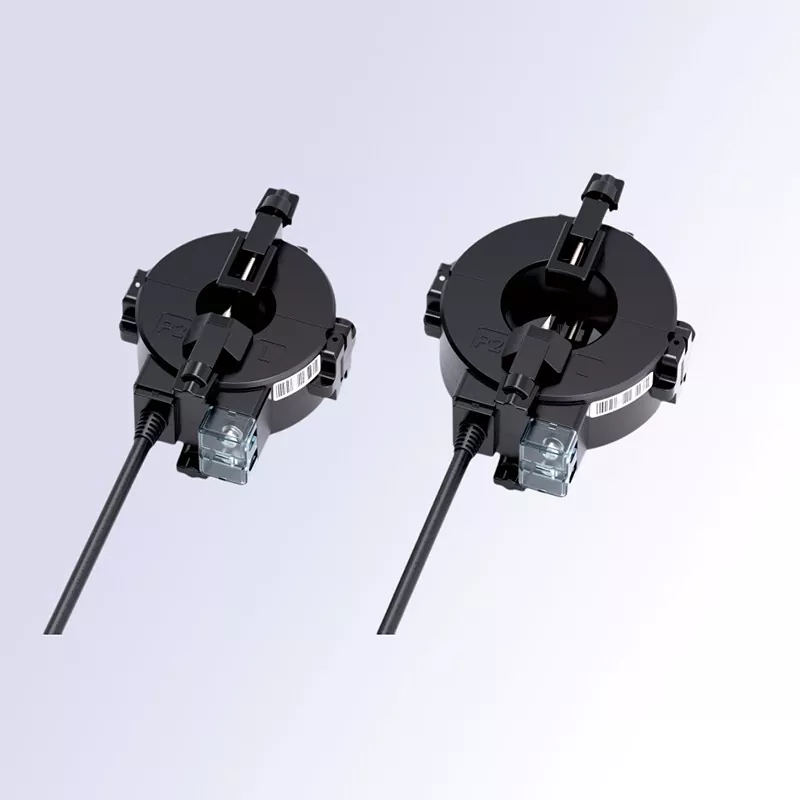

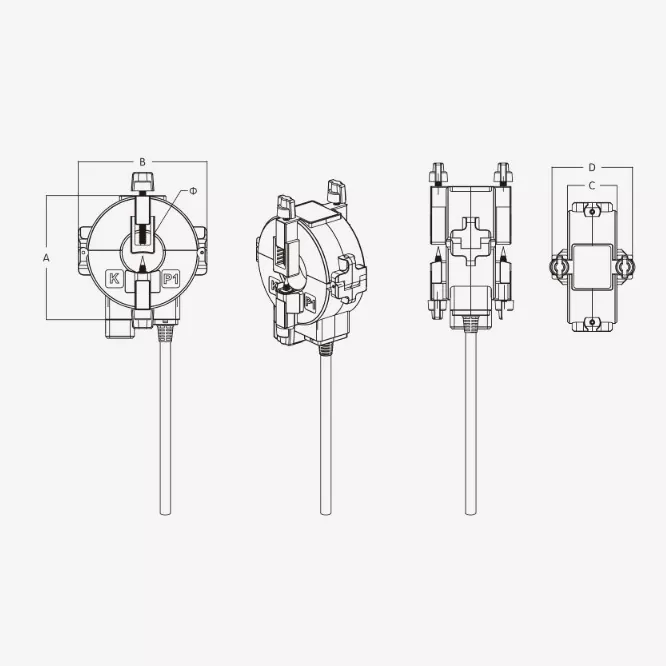

حدد طرازًا بحجم الفتحة المناسب استنادًا إلى القطر الخارجي الفعلي للكابل لضمان الملاءمة المناسبة.
بالنسبة للتركيبات في البيئات الخارجية أو ذات الرطوبة العالية، يوصى بتطبيق العزل/الختم الإضافي على توصيلات الأسلاك. سيناريوهات التطبيق
تحديث أنظمة التوزيع الحالية: تركيب أجهزة القياس والمراقبة على دوائر الكابلات في المجمعات الصناعية القديمة أو المباني التجارية دون الحاجة إلى انقطاع التيار الكهربائي أو انقطاع الأسلاك.
تشغيل وصيانة توزيع الطاقة في المبنى: مراقبة إحصائيات استهلاك الطاقة الحالية وتحليلها لدوائر الكابلات الموجودة في الرافعات الكهربائية وأعمدة المرافق.
مراقبة الطاقة الصناعية: مراقبة في الوقت الحقيقي لتيارات التشغيل للمعدات التي تعمل بالكابلات مثل خطوط الإنتاج والمضخات والمراوح وضواغط الهواء.
أنظمة توزيع الطاقة الذكية: التكامل مع منصات مراقبة الطاقة وأنظمة إدارة الطاقة لتمكين الحصول على البيانات عن بعد والإنذار المبكر بالأخطاء.
حماية تسرب الأرض: قابل للتخصيص كمحول تيار صفري التسلسل لمراقبة التيار المتبقي وحماية تسرب الأرض داخل أنظمة توزيع الطاقة.
يتم تصنيع خط الإنتاج بالكامل بما يتفق بدقة مع المعايير الوطنية. يخضع كل محول تيار مقاوم للماء CTHW8 خارجي لاختبارات شاملة - بما في ذلك معايرة الدقة واختبارات الجهد الكهربي لتحمل تردد الطاقة وفحوصات أداء العزل - قبل الشحن لضمان أداء مستقر وموثوق. يتم توفير ضمان لمدة سنة واحدة.
اسم المشروع: مشروع التحديث التحديثي لمراقبة طاقة الإضاءة الذكية في سوتشو | الموقع: مدينة سوتشو بمقاطعة جيانغسو
تاريخ الانتهاء: سبتمبر 2023
المنتج المستخدم: محول التيار المنفصل ذو النواة العازلة φ45 مم
ويغطي المشروع مسافة 6.2 كيلومتر من الطريق الشرياني الحضري الرئيسي الذي يضم 218 دائرة لتوزيع إنارة الشوارع. تستخدم كل دائرة كابلات طاقة مقاس 3 × 16 مم² لتزويد مصابيح الشوارع LED وإضاءة المناظر الطبيعية. تم إنشاء نظام التوزيع الحالي في الأصل في عام 2015، ولم يقدم سوى وظيفة تشغيل/إيقاف المفتاح الرئيسي الأساسية، ويفتقر إلى إمكانات مراقبة تيار الدائرة الفردية أو إحصاءات استهلاك الطاقة.
ومع زيادة متطلبات إدارة الإضاءة البلدية المحسنة، خططت السلطات المحلية لتركيب أنظمة مراقبة الطاقة والإنذار المبكر للأخطاء عبر شبكة الإضاءة بأكملها. ومع ذلك، فقد واجهوا تحديات مثل صعوبات في الحصول على موافقة لانقطاع التيار الكهربائي على الطرق الرئيسية، وارتفاع تكاليف الأسلاك بسبب الطبيعة المتناثرة لنقاط التثبيت الخارجية، والحاجة إلى قطع الكابلات لإجراء التعديلات التحديثية لمحولات التيار التقليدية. في نهاية المطاف، اختار المشروع محولات التيار المنفصلة الخارقة للعزل كمكونات أساسية للحصول على التيار، مما يسمح بإكمال عملية التحديث بالكامل دون أي انقطاع للتيار الكهربائي.
عدم وجود مراقبة التيار للدائرة الفرعية؛ كفاءة منخفضة للغاية في استكشاف الأخطاء وإصلاحها. لم يكن هناك جمع بيانات حالية لكل دائرة عبر شبكة الإضاءة؛ يعتمد تحديد مصابيح الشوارع التالفة أو أعطال الخطوط فقط على الدوريات الليلية اليدوية. تجاوز متوسط الوقت اللازم لاكتشاف الخطأ 12 ساعة، مع استمرار المشكلات في الأقسام البعيدة أحيانًا لمدة 2-3 أيام قبل الحل. ونتيجة لذلك، بلغ معدل توفر إنارة الطريق حوالي 92%، وهو ما لم يلبي المعايير المطلوبة.
إدارة الطاقة الخام؛ عدم القدرة على اكتشاف الاستخدام الشاذ للطاقة. يقوم المقياس الرئيسي فقط بقياس الاستهلاك الإجمالي، مما يجعل من المستحيل التمييز بين استخدام الطاقة حسب الدائرة الفردية. لم يتم اكتشاف مشكلات مثل تسرب الخطوط أو التنصت غير المصرح به للطاقة من قبل الشركات القريبة، مما أدى إلى خسائر سنوية تقديرية في الطاقة غير الإضاءة تتجاوز 50000 يوان صيني.
تطلبت عمليات التحديث التقليدية انقطاع التيار الكهربائي، مما تسبب في تأثير عام كبير. كان استخدام محولات التيار القياسية عبر الفتحات يتطلب قطع الكابلات وإيقاف الطاقة. وكان من الممكن أن يؤدي انقطاع التيار الكهربائي على الطرق الرئيسية إلى تعطيل إشارات المرور وإنارة الشوارع وإمدادات الطاقة إلى المتاجر القريبة. علاوة على ذلك، كانت عملية الموافقة على انقطاع التيار الكهربائي معقدة، وكان التركيب ليلاً يشكل مخاطر عالية على السلامة.
مواقع خارجية متفرقة على نطاق واسع؛ ارتفاع تكاليف الأسلاك إمدادات الطاقة. وتوزعت نقاط المراقبة البالغ عددها 218 على طول الطريق. كان من شأن تركيب كابلات طاقة منفصلة لكل وحدة جمع بيانات أن يؤدي إلى تكبد تكاليف مواد وعمالة مشتركة تتجاوز 120 ألف يوان صيني؛ بالإضافة إلى ذلك، فإن الأسلاك الخارجية عرضة للتقادم وارتفاع معدلات الفشل.
لتلبية المتطلبات الأساسية للمواقع الخارجية المتفرقة والتركيب بدون انقطاع، يستخدم المشروع حصريًا محولات التيار المنقسمة والخارقة للعزل. تتعامل هذه الوحدات المتكاملة مع قياس التيار والتشغيل الذاتي للدائرة، مما يلغي الحاجة إلى خطوط إمداد طاقة إضافية.
مبادئ التصميم الأساسية

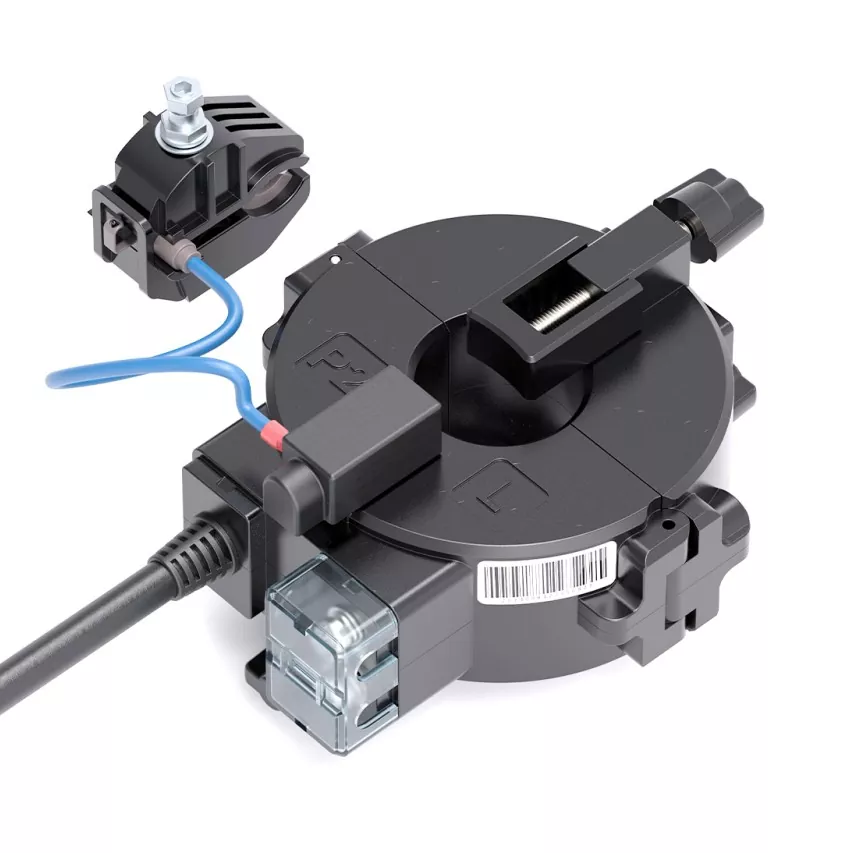

حل خارق للعزل يعمل بالطاقة الذاتية: يستخدم المحول أقطابًا كهربائية خارقة مدمجة لاختراق عزل سلك طور إنارة الشوارع وسحب طاقة التشغيل. ويعمل هذا على تشغيل وحدات التجميع والاتصالات الحالية في نفس الوقت، مما يلغي الحاجة إلى خطوط إمداد طاقة مستقلة.
تركيب منفصل بدون قطع الاتصال: يتميز الجهاز ببنية سهلة التركيب ومقسمة النواة، ويتم تثبيت الجهاز مباشرة على الجزء الخارجي للكابل. وهذا يلغي الحاجة إلى قطع الكابلات أو فصل أطراف التوصيل، مما يسمح بالتركيب المباشر في البيئات ذات الجهد المنخفض. تصميم خارجي عالي الحماية: تحقق الوحدة تصنيف IP65 لمقاومة الغبار والماء وتتميز بحلقة إغلاق مقاومة للماء عند نقطة الثقب، مما يجعلها مناسبة للبيئات الخارجية المعرضة للمطر والحرارة الشديدة ودرجات حرارة الشتاء المتجمدة.
تركيب بدون انقطاع؛ لا يوجد أي انقطاع في العمليات الحضرية العادية: تم تنفيذ العمل من قبل كهربائيين معتمدين للجهد المنخفض باتباع إجراءات العمل الحية القياسية. ولم يتم انقطاع التيار الكهربائي على الطرق الرئيسية، ولم تتأثر إشارات المرور ولا إمدادات الطاقة للشركات المجاورة. تم تركيب وتشغيل ما مجموعه 218 وحدة في سبعة أيام فقط، مما أدى إلى تقليل الجدول الزمني للمشروع بنسبة تزيد عن 60% مقارنة بطرق التعديل التحديثي التقليدية.
لا حاجة إلى أسلاك إضافية؛ انخفاض كبير في تكاليف التعديل التحديثي: أدى الاستفادة من تقنية الطاقة الذاتية القائمة على الثقب إلى إلغاء الحاجة إلى مد كابلات الطاقة للوحدات الفردية. أدى هذا إلى توفير ما يقرب من 85 يوان صيني من تكاليف المواد والعمالة لكل وحدة، مما أدى إلى توفير إجمالي في تكلفة الأسلاك يزيد عن 180,000 يوان صيني وانخفاض بنسبة 40% في إجمالي تكاليف التحديث.
ختم ثقب موثوق. آمن للاستخدام في الهواء الطلق على المدى الطويل: القطب الكهربائي الثقب مصنوع من النحاس المصبوغ، مما يضمن قوة ثقب موحدة دون إتلاف قلب الموصل. يضمن الختم المقاوم للماء من مطاط السيليكون عزلًا كاملاً عن المطر والرطوبة بمجرد إغلاقه. منذ نشرها، صمدت الوحدات في وجه موسم الأمطار في سوتشو، حيث بلغت درجات الحرارة القصوى في الصيف 40 درجة مئوية، وأدنى حد في الشتاء -5 درجة مئوية دون التعرض لتدهور العزل، أو دخول المياه، أو دوائر قصيرة.
دقة قياس مستقرة. يفي بمتطلبات قياس استهلاك الطاقة: تخضع الأسطح المتزاوجة للمستشعر ثنائي النواة لعملية طحن دقيقة، مما يؤدي إلى الحد الأدنى من فقدان الدائرة المغناطيسية عند الإغلاق وتحقيق دقة من الفئة 0.5 - تلبية متطلبات إحصاءات الطاقة المقيسة فرعيًا. تسمح الحساسية العالية لإشارات التيار المنخفض بالكشف الدقيق عن التغيرات الحالية الناجمة عن أعطال مصابيح الشوارع الفردية، مما يتيح الإنذار المبكر الدقيق للأخطاء.
تركيب مريح وفعال؛ مناسبة لبيئات العمل الخارجية: تتميز الوحدات خفيفة الوزن بمشابك قفل مدمجة، مما يسمح لفني واحد بإكمال التركيبات الجوية بدون أدوات ثقيلة. وهذا يقلل بشكل كبير من مخاطر السلامة والصعوبة المرتبطة بالعمل على المرتفعات في الهواء الطلق.
تحسين كفاءة التشغيل والصيانة بشكل كبير ومعدلات الإضاءة المتوافقة: يقوم النظام بمراقبة التيار في الوقت الفعلي عبر جميع الدوائر، ويدفع التنبيهات تلقائيًا في غضون 10 دقائق للدوائر المفتوحة أو الدوائر القصيرة أو الانقطاعات غير الطبيعية، وبالتالي تقليل متوسط وقت حل الأعطال بنسبة 80%. وارتفع معدل إضاءة الطريق من 92% إلى 99.2%، وهو ما يلبي معيار الدرجة الأولى للإضاءة البلدية.
إدارة محسنة للطاقة وتقليل الفاقد: حدد تحليل بيانات الطاقة بعد التنفيذ ثلاث نقاط لاستغلال الطاقة غير المصرح به وحالتين لتسرب الخط المخفي. أدت المعالجة إلى تقليل فقدان الطاقة الشهري غير الطبيعي بما يقرب من 2300 كيلووات في الساعة، مما أدى إلى توفير تكاليف الكهرباء السنوية بما يتجاوز 25000 يوان صيني.
تشغيل مستقر للمعدات بدون أي أخطاء: اعتبارًا من أكتوبر 2024، عملت جميع محولات التيار البالغ عددها 218 محولًا بشكل مستمر وثابت، ولم تظهر أي أضرار بسبب المياه، أو انحراف في الدقة، أو ارتفاع درجة الحرارة في نقاط الاتصال؛ يصل معدل سلامة المعدات إلى 100%.
القبول البلدي الناجح: يتوافق المشروع مع المواصفات الفنية لبناء وقبول هندسة إضاءة الطرق الحضرية (CJJ 89) والمعايير الوطنية ذات الصلة لمحولات التيار، ويجتاز فحص القبول الخاص للسلطة البلدية لتعديل الإضاءة الذكية في المحاولة الأولى.
يعد محول التيار المنفصل المزود بتقنية ثقب العزل مكونًا مبتكرًا أساسيًا للتعديل التحديثي الذكي لأنظمة توزيع الطاقة الخارجية الموزعة. فهو يعمل بشكل فعال على حل ثلاث نقاط ضعف رئيسية في الصناعة مرتبطة بطرق التعديل التحديثي التقليدية: صعوبة جدولة انقطاع التيار الكهربائي، وارتفاع تكاليف الأسلاك، وسرعات التثبيت البطيئة.
تنطبق هذه التقنية على نطاق واسع على السيناريوهات التي تتميز بمواقع متفرقة وصعوبة الوصول إلى الطاقة، مثل مصابيح الشوارع البلدية، وأكوام شحن السيارات الكهربائية الخارجية، وتوزيع الطاقة في المناطق الصناعية، وشبكات الطاقة الريفية. إنه يتيح النشر السريع لأنظمة المراقبة وجمع بيانات الطاقة الحالية مع عدم انقطاع التيار الكهربائي، والحد الأدنى من الأسلاك، والتكاليف المنخفضة، مما يجعله حل طبقة استشعار فعال من حيث التكلفة لإنترنت الأشياء (IoT) في توزيع الطاقة وبناء المدن الذكية.
