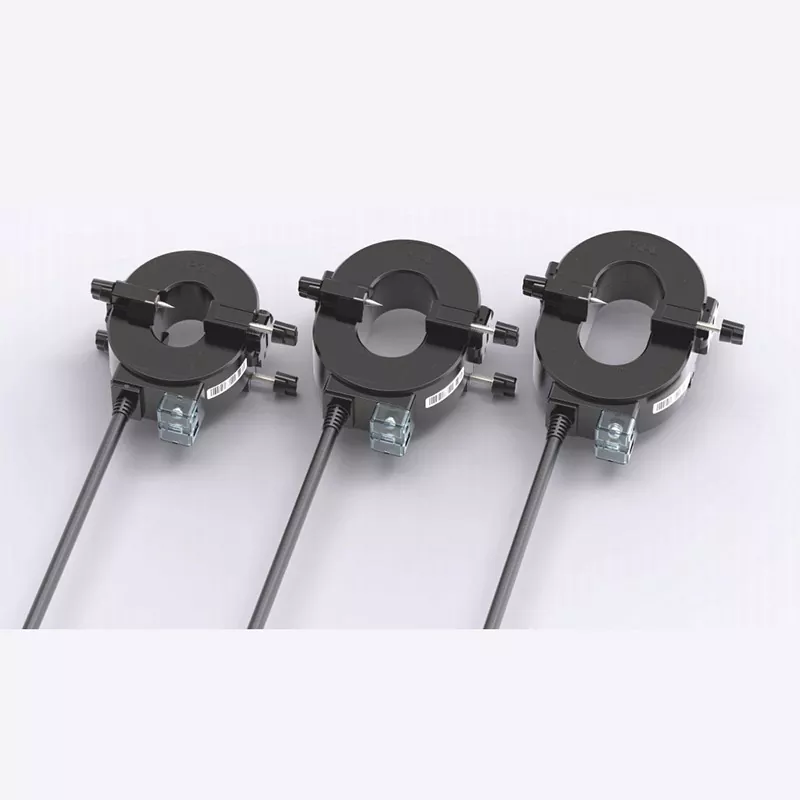

تتميز محولات التيار المقاومة للماء CTHW9 الخارجية بآلية قفل لولبية مزدوجة متناظرة. بالمقارنة مع التصميمات أحادية اللولب، يضمن هذا الهيكل توزيعًا أكثر اتساقًا للقوة وإغلاقًا أكثر إحكامًا للقلب، مما يضمن دقة القياس هيكليًا واستقرار التشغيل على المدى الطويل. يقدم خط الإنتاج أحجامًا مختلفة للفتحات لاستيعاب كابلات الطاقة ذات الجهد المنخفض بأقطار مختلفة.

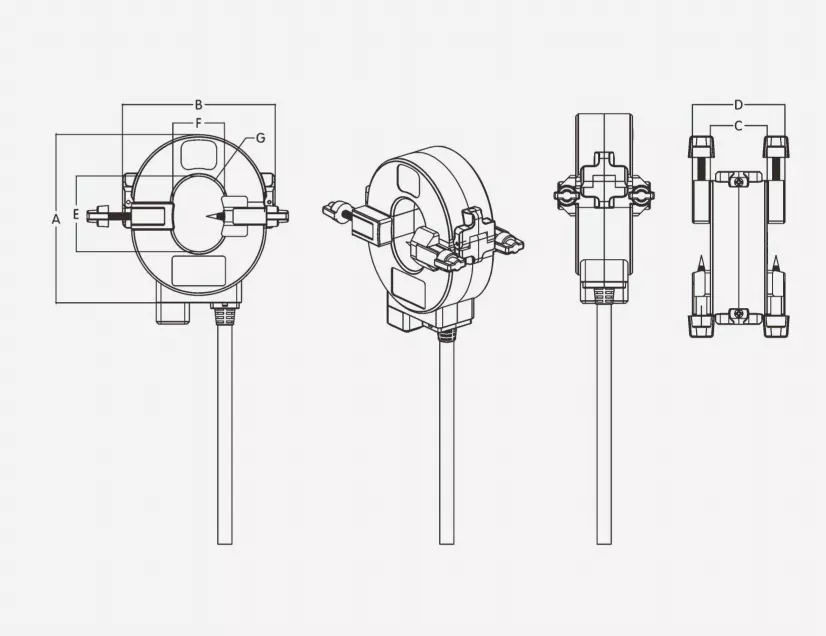

باستخدام آلية القفل المزدوجة المتماثلة، يتم شد البراغي على كلا الجانبين بالتناوب أثناء التثبيت. ويضمن ذلك توزيعًا موحدًا للقوة عبر أغلفة المحولات العلوية والسفلية وملاءمة محكمة وخالية من الفجوات في الواجهة الأساسية، مما يزيل المشكلات مثل عدم المحاذاة أو انحرافات الدقة الناتجة عن القفل من جانب واحد. تضغط دبابيس القفل بقوة على السطح الخارجي للكابل، مما يمنع الانزلاق أو الدوران ويضمن أداء قياس مستقر على المدى الطويل، حتى في البيئات عالية الاهتزاز مثل تلك التي تتضمن محركات أو مراوح.

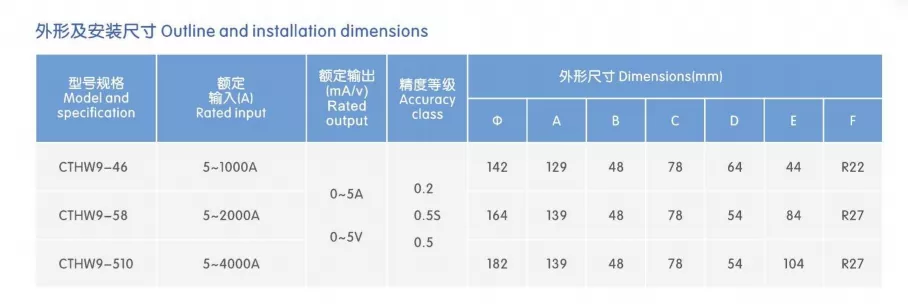

تتوفر الموديلات بأحجام مختلفة للفتحات الداخلية، وتغطي بالكامل كابلات الطاقة ذات الجهد المنخفض التي تتراوح من المقاطع العرضية الصغيرة إلى الكبيرة. وهي متوافقة مع كل من الكابلات أحادية النواة ومتعددة النواة، مما يلبي احتياجات الحصول على البيانات للدوائر ذات السعات من 5 أمبير إلى 4000 أمبير. يتميز الاختيار بالمرونة، مما يسمح بالمطابقة الدقيقة مع تيارات الدائرة ومواصفات الكابلات؛ لا يلزم تعديل الكابل، حيث يمكن تركيب الوحدات مباشرة عبر آلية تثبيت بسيطة.
يوفر الجهاز، المجهز بنواة فولاذية من السيليكون عالي الجودة، نفاذية مغناطيسية عالية، وفقدان مغناطيسي منخفض، ونطاق خطي واسع، ومقاومة قوية للتداخل الكهرومغناطيسي. يمكن أن يعمل كمحول تيار بدرجة قياس - يحقق دقة الفئة 0.5 أو الفئة 1 لتشغيل اكتساب التيار عند إقرانه بمقاييس الطاقة وأنظمة مراقبة الطاقة - أو يمكن تخصيصه كمحول تيار صفري التسلسل للكشف بدقة عن التيارات المتبقية عند مستوى المللي أمبير للاستخدام مع أجهزة الحماية من التسرب الأرضي ومراقبة الطاقة للسلامة من الحرائق.
تم تشكيل الهيكل من بلاستيك هندسي عالي القوة ومثبط للهب، مما يوفر مقاومة للصدمات والشيخوخة الناجمة عن درجات الحرارة القصوى. يستخدم الجزء الداخلي عملية وضع راتنجات الإيبوكسي المفرغة، مما يوفر حماية شاملة ضد الرطوبة والغبار والتآكل، ويحقق تصنيف حماية IP65. يضمن محول التيار المقاوم للماء CTHW9 تشغيلًا مستقرًا وطويل الأمد وعمر خدمة ممتدًا في بيئات متنوعة - من المنشآت الصناعية وصناديق التوزيع الخارجية إلى أنفاق المرافق تحت الأرض والأعمدة الكهربائية الرطبة.
غطاء طرفي شفاف: حالة الأسلاك مرئية بوضوح؛ لا يلزم إزالة الأغطية للقبول في الموقع أو عمليات التفتيش الروتينية، مما يجعل استكشاف الأخطاء وإصلاحها أكثر كفاءة.
علامات قطبية واضحة: يتم وضع علامة على اتجاه P1/P2 وقطبية الطرف الثانوي على سطح السكن لمنع أخطاء الأسلاك بشكل فعال.
مخرج كابل مقاوم للماء ومقاوم للانحناء: يأتي مع كابل إخراج مخصص يتميز بواجهة محكمة الغلق ومقاومة للماء، ومناسب لمتطلبات التثبيت في الهواء الطلق.
تصميم متكامل (لا حاجة إلى ملحقات إضافية): جاهز للتثبيت فور إخراجه من الصندوق دون شراء أجزاء إضافية، مما يقلل من تكاليف التثبيت الإجمالية.
قم بفك براغي القفل على كلا الجانبين بالتناوب (عكس اتجاه عقارب الساعة) وافصل بلطف نصفي المبيت العلوي والسفلي على طول خط الفراق.
ضع الكابل المراد قياسه في وسط الفتحة الداخلية للمحول، مع التأكد من تمركزه وعدم الضغط على الجدران الداخلية.
قم بمحاذاة أسطح التزاوج وإغلاق نصفي السكن العلوي والسفلي؛ قم بربط البراغي على كلا الجانبين بالتناوب (في اتجاه عقارب الساعة) للتأكد من أن الأسطح مناسبة تمامًا وأن دبوس الاتصال الداخلي يؤمن الكابل بإحكام.
افتح غطاء الطرف الشفاف، وقم بتوصيل الأسلاك الجانبية الثانوية بشكل صحيح وفقًا لعلامات القطبية، وأغلق الغطاء لإكمال التثبيت.
لا تترك أبدًا الجانب الثانوي لمحول التيار مفتوحًا أثناء التشغيل، حيث أن الجهد العالي المستحث يشكل خطراً على سلامة الأفراد والمعدات. عند تركيب محول تسلسل صفري، تأكد من أن كلاً من خط (خطوط) الطور والخط المحايد يمر عبر المحول في نفس الاتجاه، وانتبه إلى مطابقة القطبية أثناء توصيل الأسلاك.
حدد حجم الفتحة الداخلية المناسب بناءً على القطر الخارجي الفعلي للكابل؛ بالنسبة للبيئات الخارجية ذات الرطوبة العالية، يوصى بمعالجة إضافية لمنع تسرب المياه لمنطقة توصيل الأسلاك.
تحديث أنظمة التوزيع الحالية: تركيب أجهزة القياس والمراقبة على دوائر الكابلات في المناطق الصناعية القديمة والمباني التجارية دون الحاجة إلى انقطاع التيار الكهربائي أو قطع الأسلاك، مما يضمن عدم توقف الإنتاج.
إدارة الطاقة الصناعية: جمع البيانات الحالية من الدوائر التي تزود خطوط الإنتاج بالطاقة، ومعدات المرافق، وضواغط الهواء، وما إلى ذلك، لتمكين إحصاءات استهلاك الطاقة وتحليل الكفاءة.
حماية التيار المتبقي: يعمل كمحول تيار صفري التسلسل مقترن بأجهزة حماية من التسرب لضمان السلامة الكهربائية داخل نظام التوزيع.
مراقبة طاقة السلامة من الحرائق: مراقبة التيار والتيار المتبقي في دوائر توزيع الطاقة للسلامة من الحرائق للامتثال للوائح نظام السلامة من الحرائق.
مراقبة توزيع الطاقة الذكية: التكامل مع منصات مراقبة الطاقة ومحطات إنترنت الأشياء لتمكين الحصول على البيانات عن بعد والإنذار المبكر بالأخطاء.
يتم تصنيع مجموعتنا الكاملة من محولات التيار المقاومة للماء CTHW9 الخارجية وفقًا صارمًا للمعايير الوطنية. تخضع كل وحدة لاختبارات شاملة - بما في ذلك معايرة الدقة، واختبارات الجهد الكهربي لتحمل تردد الطاقة، وفحوصات أداء العزل - قبل مغادرة المصنع لضمان أداء مستقر وموثوق.
التخصيص متاح: يمكن تعديل النسب الحالية وأحجام الفتحة وتكوينات الإخراج ومعلمات التسلسل الصفري لتلبية متطلبات محددة.
يقدم الفريق الفني المحترف إرشادات الاختيار والدعم الفني الشامل لما بعد البيع.
تأتي المنتجات مع ضمان لمدة سنة واحدة؛ الشراء بثقة مع العلم أن الجودة مضمونة.
اسم المشروع: تحديث نظام مراقبة استهلاك الطاقة لمجمع لوجستي ذكي في منطقة شياوشان، هانغتشو.
الموقع: قاعدة تشوانهوا اللوجستية، منطقة شياوشان، مدينة هانغتشو، مقاطعة تشجيانغ.
تاريخ الانتهاء: مارس 2026.
المنتجات المستخدمة: مواصفات مختلفة لمحولات التيار المنقسمة والخارقة للعزل.
تم الانتهاء من إنشاء المجمع اللوجستي وتشغيله في عام 2018، بمساحة بناء إجمالية تبلغ 120 ألف متر مربع. ويضم ثلاثة مستودعات عالية المستوى، ومركز فرز آلي، ومنطقة تخزين سلسلة تبريد منخفضة الحرارة، ومرافق مكتبية داعمة. وتدير الحديقة 172 دائرة توزيع ذات جهد منخفض، وتتجاوز تكاليف الكهرباء السنوية 3.2 مليون يوان صيني. تم تجهيز نظام التوزيع الأصلي فقط بعداد وارد رئيسي ويفتقر إلى قدرات القياس الفرعي لاستهلاك الطاقة. علاوة على ذلك، ونظرًا للمتطلبات التشغيلية المحددة لأعمال سلسلة التبريد والفرز، لم تتمكن المنشأة من استيعاب انقطاعات التيار الكهربائي لفترات طويلة المطلوبة عادةً لمثل هذه التعديلات التحديثية. لتلبية متطلبات الحفاظ على الطاقة الصناعية وخفض التكلفة، وتحقيق حساب تكلفة الكهرباء حسب المناطق والتنبيهات الشاذة، بدأ المجمع ترقية ذكية لتوزيع الطاقة. تم اختيار محولات التيار المنقسمة (CTs) التي تتميز بتنصت طاقة خارقة للعزل كمكونات أساسية لاستشعار التيار، مما يتيح نشر المراقبة عبر جميع الدوائر دون انقطاع التيار الكهربائي.
الافتقار إلى بيانات استهلاك الطاقة التي يتم قياسها بعداد فرعي والتحكم التقريبي في التكاليف: الاعتماد فقط على عداد رئيسي جعل من المستحيل تصنيف تكاليف الكهرباء عبر مناطق التخزين والفرز وسلسلة التبريد والمكاتب. كما أنها حالت دون تحديد النفايات المخفية - مثل توقف المعدات أو تشغيلها بدون تحميل - مما أدى إلى ارتفاع تكاليف الكهرباء وعدم تحسينها، في حين افتقرت تحديثات توفير الطاقة إلى المبررات المستندة إلى البيانات.
التكاليف الباهظة وعدم جدوى التحديثات القائمة على انقطاع التيار الكهربائي: قد يؤدي انقطاع التيار الكهربائي لأكثر من أربع ساعات في منطقة تخزين سلسلة التبريد إلى إتلاف المنتجات الطازجة، مع خسائر تقدر بأكثر من 200,000 يوان صيني لكل حادثة. يولد مركز الفرز أكثر من 800000 يوان صيني من الإنتاج اليومي خلال مواسم الذروة، مما يجعل يوم واحد من التوقف مكلفًا للغاية. تتطلب أجهزة CT التقليدية "من خلال الفتحة" قطع الكابلات للتركيب؛ نظرًا لعدم إمكانية الحصول على موافقات الانقطاع، تم وضع خطة الترقية على الرف في البداية.
مساحة التثبيت الضيقة داخل حوامل الكابلات وصعوبات الأسلاك: أكثر من 80% من دوائر الطاقة تتركز داخل حوامل الكابلات. كانت الترقيات التقليدية تتطلب إزالة أغطية الأدراج على نطاق واسع ومد كابلات طاقة إضافية، مما يؤدي إلى عبء عمل ضخم ومخاطر عالية على السلامة واحتمال تعطيل تخطيطات الكابلات الحالية.
غياب المراقبة الحالية في الوقت الفعلي وصعوبة اكتشاف مخاطر الحمل الزائد: تتقلب أحمال معدات الفرز بشكل كبير خلال أحداث مبيعات التجارة الإلكترونية الكبرى. يمكن أن يؤدي التحميل الزائد على الخطوط لفترات طويلة إلى تسريع تقادم العزل أو حتى التسبب في نشوب حرائق. كان تكرار الفحص اليدوي المحدود يعني عدم اكتشاف الأخطاء المخفية في كثير من الأحيان؛ وقعت حوادث سابقًا حيث تسبب ارتفاع درجة حرارة الدائرة الفرعية في التعثر وتوقف عمليات الفرز.
لتلبية المتطلبات الأساسية المتمثلة في "انعدام انقطاع التيار الكهربائي، والحد الأدنى من الأسلاك، والملاءمة للمساحات الضيقة"، استخدم المشروع أجهزة مقطعية مقسمة النواة مع قوة خارقة للعزل عبر جميع الدوائر، مع نماذج مختارة بناءً على مواصفات دوائر محددة.
مبادئ التصميم الأساسية
الطاقة الذاتية لثقب العزل: باستخدام الأقطاب الكهربائية المثقوبة المدمجة، تقوم أجهزة CT بسحب الطاقة مباشرة من خلال عزل موصل الطور لتزويد وحدات الاستشعار والاتصالات، مما يلغي الحاجة إلى مد كابلات طاقة بجهد 220 فولت لأي من نقاط المراقبة. تصميم مفصلي غير متقطع: يتميز بهيكل مفصلي ذو قفل سريع يتم تثبيته مباشرة على الجزء الخارجي للكابل؛ يلغي الحاجة إلى قطع الكابلات أو فصل المحطات الطرفية، مما يسمح بالتركيب دون انقطاع الطاقة بما يتوافق مع معايير العمل المباشر ذات الجهد المنخفض.
بنية القياس الفرعي: تجمع البيانات حسب المنطقة الوظيفية ونوع استخدام الطاقة، وتحميلها إلى منصة مركزية لإدارة الطاقة لتمكين حساب تكلفة كهرباء المناطق، وتنبيهات الاستخدام غير الطبيعي، وتحليل اتجاه استهلاك الطاقة.
القدرة على التكيف مع المساحة المدمجة: إن أبعاد الجهاز المحسنة ومتطلبات الخلوص التشغيلي المنخفضة تجعله مناسبًا لبيئات التثبيت الضيقة، مثل حوامل الكابلات والمناطق ذات الأسلاك الكثيفة.
التثبيت بدون توقف وعدم فقدان التشغيل: يقوم فنيو الكهرباء ذوو الجهد المنخفض المعتمدون بتنفيذ أعمال الخط المباشر بدقة وفقًا للوائح. لم تتسبب عملية التعديل التحديثي في أي انقطاع في إمدادات الطاقة لأنظمة التبريد والفرز في سلسلة التبريد، مما أدى إلى عدم حدوث أي ضرر للبضائع أو تأخير الطلبات. أدى هذا وحده إلى تجنب خسائر انقطاع التيار الكهربائي المقدرة التي تتجاوز 500000 يوان صيني والقضاء على إجراءات الموافقة على انقطاع التيار الكهربائي ونقل الأحمال المعقدة.
التخلص من كابلات الطاقة وخفض التكلفة الإجمالية بنسبة 35%: من خلال الاستفادة من تقنية ثقب العزل ذاتية التشغيل، لم تكن هناك حاجة إلى وضع خطوط كهرباء منفصلة لنقاط المراقبة البالغ عددها 172 نقطة. أدى هذا إلى تقليل التكاليف المرتبطة بمواد الكابلات، وحفر علبة الكابلات، والعمالة؛ وكانت التكلفة الإجمالية للتحديث أقل بنسبة 35% تقريبًا من الحلول التقليدية، كما تم تقليل فترة البناء بأكثر من النصف.
القدرة على التكيف مع المساحات الضيقة لحوامل الكابلات وتحسين الكفاءة بشكل كبير: يتطلب الجهاز المدمج مساحة صغيرة للتشغيل والتركيب، مما يلغي الحاجة إلى إزالة أجزاء كبيرة من أغطية حوامل الكابلات. يمكن إكمال العملية بأكملها - التثبيت والثقب والقفل - بيد واحدة، بمتوسط وقت تركيب يبلغ 8 دقائق فقط لكل وحدة. يمكن التثبيت السريع حتى بالنسبة للدوائر ذات الأسلاك الكثيفة داخل الصواني، مما يقلل بشكل كبير من مخاطر السلامة المرتبطة بالعمل على المرتفعات وفي الأماكن الضيقة.
اتصال ثقب موثوق ولا توجد مخاطر ارتفاع درجة الحرارة/العزل: الأقطاب الكهربائية الثاقبة مصنوعة من النحاس المصبوغ عالي التوصيل وتتميز بآلية قفل ثابتة القوة لضمان مقاومة اتصال ثابتة. تشتمل نقطة الثقب على حشية عازلة متكاملة، مما يضمن التشغيل الداخلي طويل الأمد دون ارتفاع درجة الحرارة أو الأكسدة أو تدهور العزل؛ عند الانتهاء، اجتاز المشروع اختبار ارتفاع درجة الحرارة للحمل الكامل لمدة 72 ساعة، مع تلبية جميع النقاط للمعايير الوطنية. دقة القياس تلبي المعايير ومتطلبات المحاسبة الداخلية. تستخدم الأسطح المتزاوجة لأجهزة الاستشعار ذات النواة المنقسمة عملية طحن دقيقة، مما يضمن إغلاق دائرة مغناطيسية محكمة والحد الأدنى من فقدان المغناطيسية، مع دقة قياس ثابتة ضمن الفئة 0.5. يبلغ التناقض بين بيانات القياس الفرعية المجمعة والمقياس الرئيسي أقل من 2%، مما يلبي احتياجات الإدارة بالكامل فيما يتعلق بحساب استهلاك الطاقة الداخلي وتخصيص تكاليف الأقسام.
تنفيذ محاسبة الطاقة المقيسة فرعياً؛ يتجاوز التوفير السنوي في الكهرباء 200,000 يوان صيني. أتاحت عملية التحديث إحصاءات استخدام الكهرباء المحسّنة والمصنفة حسب المنطقة والوظيفة. حدد تحليل البيانات نقاط الهدر - مثل الاستهلاك العالي للطاقة بدون تحميل في منطقة تخزين سلسلة التبريد ليلاً وضواغط الهواء التي لا تعمل في منطقة الفرز. وبعد تحسين الاستراتيجيات التشغيلية، وصل التوفير الشهري في الكهرباء إلى حوالي 18,000 كيلووات في الساعة، مع تجاوز التوفير السنوي المتوقع في تكلفة الكهرباء 200,000 يوان صيني.
تمنع التحذيرات الاستباقية من التحميل الزائد حوادث التوقف عن العمل. أنشأ النظام عتبات التحذير الحالية من التحميل الزائد. خلال مواسم الذروة "618" و"Double 11"، تم إطلاق تحذيرات الحمل الثقيل ثلاث مرات. قام موظفو العمليات والصيانة (O&M) بتعديل مجموعات تشغيل المعدات على الفور وتقسيم أوقات بدء تشغيل المعدات عالية الطاقة، مما يمنع فرز الانقطاعات الناجمة عن الأحمال الزائدة في الدائرة والرحلات؛ أدى هذا إلى تجنب خسائر التوقف التراكمية التي تتجاوز 300000 يوان صيني.
تشغيل مستقر للمعدات بمعدل سلامة 100%. اعتبارًا من يوليو 2026، عملت جميع محولات التيار البالغ عددها 172 محولًا بشكل مستمر وثابت. لم تحدث أي أخطاء، مثل ارتفاع درجة الحرارة عند نقطة الثقب، أو انهيار العزل، أو انحراف الإشارة. يبلغ معدل سلامة المعدات 100%، ولا يتطلب صيانة أو معايرة متكررة، مما يؤدي إلى انخفاض تكاليف التشغيل والصيانة بشكل كبير.
تم إقرار قبول توفير الطاقة وتأمين الإعانات السياسية. استوفى المشروع متطلبات التطبيق المحلية للحصول على إعانات التحديث لتوفير الطاقة الصناعية. بفضل نظام القياس الفرعي الشامل والنتائج الواضحة لتوفير الطاقة، فقد نجح في اجتياز قبول الطرف الثالث وحصل على دعم خاص لتوفير الطاقة بقيمة 120,000 يوان صيني، مما أدى إلى تقليل تكلفة التحديث بشكل أكبر.
توفر محولات التيار المنقسمة من النوع الثاقب مسارًا منخفض التطفل ومنخفض التكلفة وعالي الكفاءة للتعديل التحديثي الذكي في سيناريوهات توزيع الطاقة الحالية - مثل المرافق اللوجستية والصناعية والتجارية - حيث يكون إيقاف تشغيل النظام غير مقبول ويصعب تنفيذ التعديلات. إنه يحل تحديات التثبيت المرتبطة بمحولات الأجهزة التقليدية - والتي تتطلب انقطاع التيار الكهربائي وفصل الأسلاك - مع تقليل التكاليف والوقت المرتبط بأسلاك إمداد الطاقة الإضافية. فهو قادر على إنشاء أنظمة سريعة لاستهلاك الطاقة تحت العدادات ومراقبة الحالة، وهو بمثابة مكون استشعار أساسي فعال من حيث التكلفة يساعد المؤسسات على توفير الطاقة، وخفض التكاليف، وتحديث عمليات توزيع الطاقة والصيانة.
