المشبك على المحولات الحالية

تتطلب العديد من غرف توزيع الطاقة وورش العمل والمباني القديمة إضافة أجهزة قياس أو مراقبة عبر الإنترنت أو حماية من التسرب الأرضي. التحدي الأكبر هو تركيب المحولات الحالية:

يتطلب التقدم بطلب انقطاع التيار الكهربائي عملية طويلة؛ يوم واحد من التوقف عن العمل لمصنع أو سوبر ماركت يمكن أن يؤدي إلى خسائر تتراوح بين عشرات الآلاف إلى مئات الآلاف.

تتطلب المحولات القياسية عبر الفتحات فصل الكابلات وإزالة قضبان التوصيل - وهي عملية تتطلب عمالة كثيفة وتخاطر بإتلاف الأسلاك الموجودة.

غالبًا ما لا تترك التصميمات الداخلية للخزانة الضيقة أي مساحة لربط الكابلات من خلال المحولات القياسية، كما أن إعادة توجيه الأسلاك يهدر الوقت والمواد.

تتطلب عمليات الفحص المؤقتة أو استكشاف الأخطاء وإصلاحها تثبيت الجهاز ثم إزالته، مما يؤدي إلى إنشاء سير عمل غير فعال ذهابًا وإيابًا.

تعمل محولات التيار المثبت لدينا على حل هذه المشكلات: ما عليك سوى فتح الفكين وتثبيتهما على الكابل أو قضيب التوصيل، ثم تأمين الأسلاك. لا يتطلب التثبيت انقطاع التيار الكهربائي أو تعديل الخطوط الموجودة، مما يضاعف كفاءة التثبيت بشكل فعال.

لماذا تختار محولنا الحالي؟

1. التثبيت "المباشر" الحقيقي

تتميز بتصميم منقسم، مما يلغي الحاجة إلى قطع الكابلات أو تفكيك قضبان التوصيل؛ مع إجراءات السلامة المناسبة، يمكن تثبيته مباشرة على الخطوط الحية. وهذا يوفر التكاليف الكبيرة المرتبطة بتطبيقات انقطاع التيار وتفكيك الخطوط، مما يقلل الجداول الزمنية للمشروع بنسبة تزيد عن 70% - مما يجعله مثاليًا لتعديل أنظمة الطاقة في المصانع والمستشفيات ومراكز البيانات ومحلات السوبر ماركت التي لا تستطيع تحمل فترات التوقف عن العمل.

2. دقة مستقرة ومتوافقة

تم تصميمه باستخدام قلب فولاذي من السيليكون عالي النفاذية، وهو يوفر خطيًا ممتازًا وأدنى حد من الأخطاء. تلبي دقة الفئة القياسية 0.5 متطلبات القياس والمراقبة عبر الإنترنت وأخذ عينات الحماية. إنه لا يُظهر أي انحراف عند التيارات المنخفضة، ويتجنب التشبع المغناطيسي ضمن النطاق المقدر، ويضمن بيانات مستقرة طويلة المدى - متوافقة مع عدادات الطاقة، وأجهزة المراقبة، وكاشفات الحرائق.

3. نطاق الحجم الشامل

نحن نقدم مجموعة كاملة من المواصفات، بدءًا من الكابلات الرفيعة وحتى قضبان التوصيل السميكة، مع خيارات فتحات متعددة لتناسب الأسلاك أحادية النواة، والكابلات متعددة الجدائل، وقضبان التوصيل المستطيلة. ليس هناك حاجة إلى صب مخصص؛ النماذج القياسية متاحة للشحن الفوري، مما يضمن التسليم السريع حتى للطلبات العاجلة.

4. عزل موثوق

يتكون الغلاف من مادة هندسية مقاومة للهب توفر قوة عازلة عالية ومقاومة للشيخوخة والرطوبة، مما يجعلها مناسبة للغالبية العظمى من تطبيقات توزيع الطاقة الداخلية. أسطح التزاوج مصممة بدقة لملاءمة محكمة ومقاوم مغناطيسي منخفض؛ اللمسة النهائية ناعمة وخالية من الاختباء، مما يضمن السلامة ضد إصابات اليد أثناء التثبيت والامتثال لمعايير صناعة الطاقة.

5. أسلاك خالية من المتاعب

يستخدم الإخراج الثانوي كابلات متخصصة مقاومة للانحناء مع قطبية طرفية واضحة المعالم، مما يسمح بالاتصال المباشر بالعدادات أو مرحلات الحماية أو PLCs دون الحاجة إلى تشغيل إضافي. تم تعزيز نقطة خروج الكابل لمنع تلف الانحناء، مما يضمن أن الكابل يتحمل السحب والتوجيه في الموقع دون تمزق العزل أو كسر الأسلاك - مما يجعله قويًا ومتينًا بشكل استثنائي.

سيناريوهات التطبيق

إعادة تأهيل غرف وخزائن توزيع الطاقة القديمة؛ تركيب أجهزة قياس الطاقة والرصد الحالي عبر الإنترنت

التكامل مع مراقبة إمدادات الطاقة من الحرائق وأنظمة الكشف عن الحرائق/التسربات الكهربائية

الترقيات الفنية لمعدات المصنع؛ إضافة الحماية وأخذ العينات للمحركات والمراوح والمضخات

الكشف عن تيار الدائرة AC/DC لمحطات الطاقة الكهروضوئية وتخزين الطاقة

التثبيت المؤقت لإمدادات الطاقة المؤقتة وعمليات التفتيش وتشخيص الأخطاء

ترقيات التشغيل والصيانة لتوزيع الطاقة في المباني ومحلات السوبر ماركت والمستشفيات

تفاصيل المنتج

فكوك متزاوجة بدقة: تضمن الوجوه الأساسية المطحونة بدقة إغلاقًا محكمًا مع الحد الأدنى من الفجوات والمقاومة المغناطيسية المنخفضة، مما يضمن دقة قياس ثابتة

غلاف متين مقاوم للهب: بلاستيك هندسي عالي القوة؛ مثبطات اللهب، وعازلة، ومقاومة للسقوط، ومقاومة للشيخوخة - مصممة لتحمل الظروف القاسية في الموقع

علامات واضحة للمعلمات: تتميز كل وحدة بملصق واضح يشير إلى نسبة التحويل والقطبية والمواصفات لسهولة التعرف والأسلاك الخالية من الأخطاء

تصميم إخراج معزز: غلاف مضاد للالتواء في الذيل يمنع كسر الأسلاك من السحب المتكرر؛ مناسبة لبيئات الأسلاك المعقدة في الموقع

احتياطات التثبيت

يجب أن يتم التثبيت المباشر بواسطة كهربائي معتمد؛ ضمان العزل المناسب والالتزام الصارم ببروتوكولات السلامة الكهربائية

قم بتنظيف الأسطح الملامسة للفك أثناء التثبيت لضمان الإغلاق الكامل - خاليًا من الحطام والفجوات

لا تترك أبدًا الجانب الثانوي لمحول التيار مفتوحًا؛ التحقق من دقة الأسلاك قبل وضعها موضع التنفيذ

النماذج القياسية مخصصة للاستخدام الداخلي؛ يتطلب التثبيت الخارجي غلافًا وقائيًا

الخدمة والدعم

العرض المباشر من المصنع؛ مخزون كبير من المواصفات القياسية المتاحة؛ ترتيب الشحنة خلال 48 ساعة

ضمان لمدة عام ضد الأضرار التي لا يسببها الإنسان؛ الدعم الفني مدى الحياة المقدمة

دعم الشراء بالجملة وعروض أسعار المشروع؛ اختيار ومطابقة المشورة المتاحة

مشروع سلامة توزيع الطاقة ومسح الأحمال في مجمع ليليو الصناعي، شوند، فوشان

دراسة حالة مشروع في العالم الحقيقي

I. نظرة عامة على المشروع

اسم المشروع: مشروع مسح سلامة توزيع الطاقة وتشخيص الأحمال للمنطقة الصناعية لمنطقة ليليو الفرعية، منطقة شوند، مدينة فوشان

الموقع: منطقة قوانغدا الصناعية، منطقة ليليو الفرعية، منطقة شوند، مدينة فوشان، مقاطعة قوانغدونغ

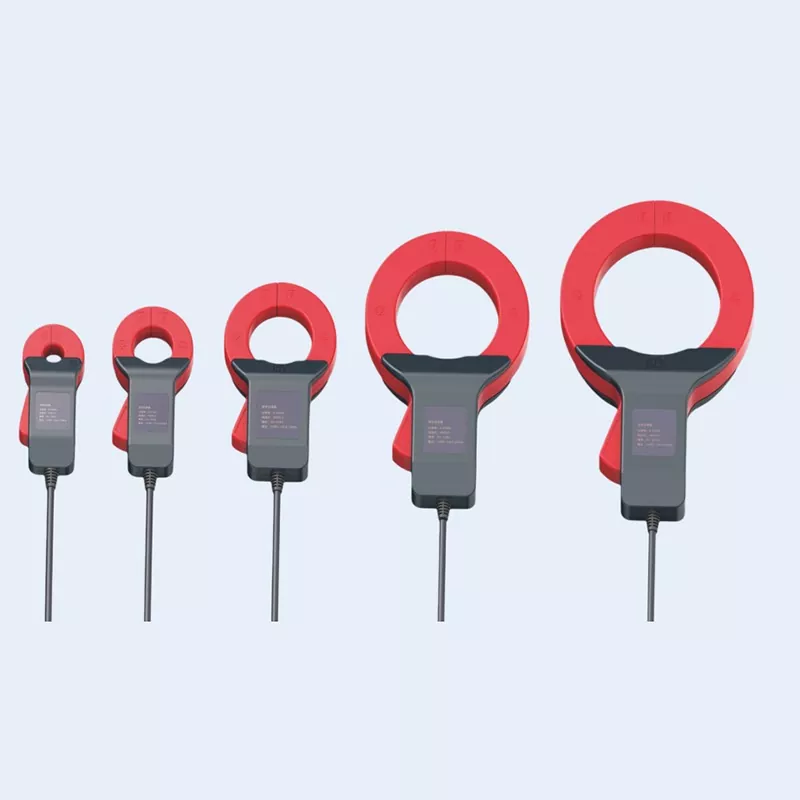

فترة التنفيذ: 15 أكتوبر - 5 نوفمبر 2025 المنتج التطبيقي: مجموعة كاملة من محولات التيار المشبكية ذات النواة المنفصلة (5 مواصفات تتراوح من φ30 مم إلى φ150 مم)

تعد منطقة Leliu الفرعية مركزًا لتصنيع الأجهزة والأجهزة المنزلية في شوند. يضم مجمع قوانغدا الصناعي 32 شركة تصنيع واسعة النطاق؛ تم تركيب أنظمة توزيع الطاقة الخاصة بها بين عامي 2005 و2024، مما أدى إلى فوارق كبيرة في عمر المعدات. تعاونت سلطات إدارة الطوارئ المحلية مع وكالات تشغيل وصيانة الطاقة (التشغيل والصيانة) التابعة لجهات خارجية لإجراء عمليات فحص شاملة لسلامة توزيع الطاقة وتحميل التشخيصات المميزة لمؤسسات المتنزه. لقد قاموا بفحص مخاطر السلامة مثل التحميل الزائد، وعدم التوازن ثلاثي المراحل، وتقادم العزل، مع توفير البيانات في الوقت نفسه لدعم التعديلات التحديثية الموفرة للطاقة.

نظرًا لأن مؤسسات التصنيع لم تكن قادرة على تحمل انقطاع التيار الكهربائي لفترات طويلة لإجراء عمليات التفتيش، فقد استخدم المشروع حصريًا محولات تيار مقسمة النواة للحصول على البيانات الحالية، مقترنة بمحطات بيانات الطاقة المحمولة. وقد أتاح ذلك المراقبة المستمرة لجميع الدوائر دون انقطاع مصدر الطاقة.

ثانيا. نقاط الألم الرئيسية قبل تنفيذ المشروع

مقاومة كبيرة لعمليات التفتيش على أساس الانقطاع؛ انخفاض التعاون بين المؤسسات

تعمل معظم الشركات في المجمع على نموذج الإنتاج القائم على الطلب؛ يؤدي إيقاف خط الإنتاج لمدة ساعة واحدة فقط إلى خسائر تتراوح بين آلاف وعشرات الآلاف من اليوانات. تتطلب محولات التيار التقليدية من النوع النافذة (النواة الصلبة) فصل الأسلاك وقطع الطاقة للتركيب، مما يجعل التعاون صعبًا بالنسبة لمعظم الشركات ويعطل تقدم التفتيش.

تباين واسع في مواصفات الدائرة؛ المعدات ذات النطاق الواحد غير كافية

تتراوح المستويات الحالية من عشرات الأمبيرات لفروع إضاءة الورش إلى أكثر من ألفي أمبير لقضبان التوصيل الرئيسية الواردة، بأبعاد مختلفة للكابلات وقضبان التوصيل. تشتمل معدات الفحص التقليدية عادةً على نطاق قياس ثابت، مما يستلزم نقل مجموعات متعددة من الأجهزة ويؤدي إلى انخفاض كفاءة التشغيل والصيانة.

تفشل القراءات اللحظية في عكس خصائص الحمل الحقيقية

تلتقط أجهزة القياس المتعددة القياسية المثبت القيم الحالية اللحظية فقط، وتفشل في تسجيل تقلبات الحمل خلال فترات مثل الذروة الصباحية أو الاستعداد الليلي. كما أنهم يكافحون من أجل اكتشاف المشكلات الخفية مثل الأحمال الزائدة المتقطعة أو تقلبات التوازن ثلاثية المراحل، مما يحد من القيمة العملية لنتائج الفحص.

الأسلاك المعقدة في الموقع. انخفاض كفاءة النشر

تشتمل معدات الفحص الثابتة التقليدية على عملية تركيب مرهقة، حيث تتطلب أكثر من نصف ساعة لنشرها على دائرة واحدة. مع وجود ما يقرب من 300 حلبة في جميع أنحاء المنتزه، تجاوز الوقت المقدر للانتهاء شهرين، مما أدى إلى الفشل في تلبية متطلبات الجدول الزمني لحملة التصحيح الخاصة.

ثالثا. تكوين المعدات وتصميم الحلول

لتلبية المتطلبات الأساسية لقدرات النشر غير التدخلية (عدم انقطاع التيار الكهربائي) ومتعددة النطاق والسريعة، يستخدم المشروع خمسة مواصفات لمحولات التيار المشبكية المقسمة (CTs). وتتم مطابقة هذه مع التصنيفات الحالية المحددة وأبعاد الموصلات للدوائر المختلفة ويتم إقرانها بمحطات جودة الطاقة المحمولة لتسهيل الحصول على البيانات بشكل مستمر لمدة 72 ساعة.

تصميم الحل الأساسي

تصميم منفصل وغير تدخلي: يتميز بآلية تثبيت بالضغط للفتح، ويتم تثبيت CTs مباشرة على الجزء الخارجي من الكابلات أو قضبان التوصيل. وهذا يلغي الحاجة إلى فصل الأجهزة الطرفية أو قطع الطاقة، مما يسمح بالتركيب الآمن والمباشر في البيئات ذات الجهد المنخفض عند اتباع إجراءات التشغيل القياسية.

مطابقة دقيقة عبر نطاقات متدرجة: تتوافق خمسة أحجام للفتحة مع نطاقات تيار مختلفة. تُستخدم المحولات المقطعية ذات الفتحة الصغيرة للدوائر ذات التيار المنخفض لضمان دقة القياس، بينما تستوعب المحولات المقطعية ذات الفتحة الكبيرة أحجام الموصلات للدوائر ذات التيار العالي، مما يحقق التوازن بين الدقة والتوافق.

وضع مراقبة الحمل المستمر: يتم تغذية إشارات الخرج من CTs إلى محطة اقتناء محمولة. يتم إجراء جمع مستمر للبيانات على مدار فترة 72 ساعة لكل دائرة، مما يؤدي إلى التقاط حالات التشغيل بشكل كامل - بما في ذلك فترات الإنتاج، والاستعداد، وذروة الحمل - لإنشاء ملفات تعريف الحمل وتقارير جودة الطاقة.

رابعا. أبرز معالم المشروع

اختبار عدم انقطاع الخدمة طوال الوقت؛ لا توجد خسائر في الإنتاج للشركات: تم إجراء جميع اختبارات الدوائر أثناء عمليات الإنتاج العادية. ولم تكن الشركات بحاجة إلى وقف الإنتاج أو التقدم بطلب لانقطاع التيار الكهربائي بشكل مجدول. أكملت جميع الشركات المشاركة البالغ عددها 32 شركة الاختبار بنجاح دون تكبد أي خسائر بسبب انقطاع الإنتاج، مما أدى بشكل فعال إلى حل نقاط الضعف في الصناعة فيما يتعلق بصعوبة وبطء تقدم الاختبار في المناطق الصناعية.

تغطية شاملة للمواصفات؛ مجموعة معدات واحدة لجميع السيناريوهات: يغطي النظام مجموعة كاملة من أحجام الفتحات من φ30 مم إلى φ150 مم. يمكن لفريق صيانة واحد يحمل مجموعة واحدة من المعدات خدمة أي دائرة، بدءًا من الخطوط الفرعية وحتى الخطوط الرئيسية الواردة. وهذا يلغي الحاجة إلى إجراء تغييرات متكررة على المعدات ويعزز بشكل كبير المرونة التشغيلية في الموقع.

الحصول المستمر عالي الدقة مع دعم قوي للبيانات: بفضل دقة القياس من فئة 0.5 وأخذ العينات المستمر لمدة 72 ساعة، يلتقط النظام بدقة البيانات المهمة مثل أحمال الذروة وعدم التوازن ثلاثي المراحل وتقلبات معامل الطاقة. وتعمل تقارير الاختبار الناتجة كأساس موثوق به لتصحيحات السلامة وتحسين كفاءة استخدام الطاقة، مع الاعتراف بمصداقية البيانات من قبل كل من الشركات والسلطات التنظيمية. تضاعفت كفاءة النشر ثلاث مرات، مما أدى إلى تقصير كبير في الجداول الزمنية للمشروع. يستغرق تركيب محول تيار أحادي الدائرة وإجراء تشغيل المحطة 5 دقائق فقط في المتوسط، أي أسرع بثلاث مرات من الطرق التقليدية التي تتطلب انقطاع التيار الكهربائي وفصل الأسلاك للاختبار. تم الانتهاء من عمليات التفتيش على جميع الدوائر البالغ عددها 286 في جميع أنحاء المنطقة الصناعية في 21 يومًا فقط، قبل وقت طويل من الجدول الزمني الأصلي البالغ 60 يومًا، مما أدى إلى اختتام مبادرة الإصلاح المستهدفة بنجاح.

محمولة ومتينة، ومناسبة للظروف المعقدة في الموقع. يسهل على موظفي التشغيل والصيانة حمل المحولات خفيفة الوزن والمتينة والمقاومة للسقوط بين مناطق المصنع المختلفة. يضمن التصميم المقاوم للتآكل لفك المشبك أن الفتح والإغلاق المتكرر لا يؤثر على دقة القياس، ويحافظ على أداء مستقر حتى في ظل الاستخدام طويل المدى وعالي التردد.

V. نتائج تنفيذ المشروع

تحديد شامل للمخاطر ومعالجة الحلقة المغلقة. حدد المشروع 21 دائرة ذات حمولة زائدة، و37 دائرة ذات خلل شديد في ثلاث مراحل، و19 دائرة ذات عامل طاقة منخفض، و7 حالات من مخاطر التسرب بسبب تدهور العزل. تم إصدار قوائم الإصلاح للشركات المعنية؛ وبحلول نهاية عام 2025، وصل معدل اكتمال تصحيح المخاطر إلى 92%، مما أدى إلى تعزيز سلامة توزيع الطاقة في الحديقة بشكل كبير.

تحسينات كفاءة الطاقة المستندة إلى البيانات وخفض التكاليف للمؤسسات. واستنادًا إلى بيانات مراقبة الأحمال، تلقت 12 مؤسسة توصيات لتوفير الطاقة، مثل تحسين ضاغط الهواء، والتحكم في الإضاءة على أساس الوقت، وترقيات تعويض الطاقة التفاعلية. وأدى التنفيذ إلى توفير متوسط ​​شهري للكهرباء يبلغ حوالي 1,200 كيلووات في الساعة لكل مصنع وتوفير في التكاليف السنوية يتجاوز 100,000 يوان صيني، مع فترات استرداد استثمار تقل عن عام واحد.

تعزيز كفاءة التشغيل والصيانة ونماذج الخدمة الموسعة. ومن خلال الاستفادة من هذه المعدات، قام موفرو التشغيل والصيانة التابعون لجهات خارجية بترقية خدمات فحص السلامة السنوية الخاصة بهم من "فحوصات فورية لمرة واحدة" إلى "مراقبة الحمل المستمرة ربع السنوية". أدى هذا إلى زيادة قيمة الخدمة بنسبة 40% وعزز بشكل كبير معدلات تجديد العملاء، مما أدى إلى إنشاء نموذج قابل للتكرار لخدمات التشغيل والصيانة لتوزيع الطاقة الصناعية.

أداء مستقر للمعدات مع عدم وجود أي أعطال أثناء الاستخدام عالي التردد. طوال فترة المشروع، خضعت المحولات لأكثر من 1200 دورة فتح/إغلاق دون مشاكل مثل ضعف الاتصال الفكي، أو انحراف الدقة، أو تلف العزل. بفضل معدل سلامة المعدات بنسبة 100%، استوفى النظام بشكل كامل متطلبات عمليات فحص التشغيل والصيانة الصناعية عالية التردد ومتعددة السيناريوهات. سادسا. ملخص الحالة

تعد محولات التيار المشبكية المقسمة بمثابة أجهزة قياس محمولة أساسية لتشغيل وصيانة نظام الطاقة، وتشخيص كفاءة الطاقة، وعمليات فحص السلامة. إنها تعمل بشكل فعال على حل التحديات الرئيسية التي تواجهها البيئات الصناعية - وعلى وجه التحديد صعوبة جدولة انقطاع التيار الكهربائي، والنشر البطيء، وعدم كفاية تغطية نطاق القياس. من خلال الجمع بين سهولة تركيب النواة المنقسمة ودقة قياس درجة الإيرادات، تعد هذه الأجهزة مناسبة لاستكشاف الأخطاء وإصلاحها المؤقتة واستقصاءات الأحمال المستهدفة، بالإضافة إلى استخدامها كحل تكميلي لأنظمة المراقبة الدائمة؛ فهي أدوات لا غنى عنها لمقدمي خدمات الطاقة الخارجيين وأقسام التشغيل والصيانة في الشركات.
