محول سبليت مرن

يتميز بهيكل ملف مرن معزول، ويمكن ثنيه ولفه بسهولة حول الموصل قيد الاختبار، مما يتيح أخذ عينات التيار بسرعة دون الحاجة إلى تفكيك الدوائر الموجودة أو إيقاف تشغيل الطاقة (عند تشغيله وفقًا لبروتوكولات السلامة ذات الجهد المنخفض). عند إقرانه بمتكامل مخصص، فإنه يقوم بإخراج إشارات التيار أو الجهد القياسية، مما يسمح بالاتصال المباشر بأجهزة مثل عدادات الطاقة، ومسجلات الشكل الموجي، وأنظمة المراقبة عبر الإنترنت، وPLCs.

بالمقارنة مع محولات التيار الصلبة التقليدية، فإن هذا المحول المرن ذو النواة المنفصلة يتميز بخفة الوزن، وقابلية عالية للتكيف، وفعالية من حيث التكلفة للتركيب. إنها مناسبة بشكل خاص للسيناريوهات التي لا يمكن فيها تركيب المحولات التقليدية - مثل قضبان التوصيل غير المنتظمة، والكابلات ذات القطر الكبير، ومساحات الخزانات الضيقة - مما يجعلها أداة مفضلة لتوزيع الطاقة الصناعية، والاختبارات الكهربائية، وصيانة محطات توليد الطاقة الجديدة.

ما هي المزايا الفريدة لهذا الملف؟

1. مرنة وقابلة للانحناء

يتميز جسم الملف بغلاف عازل مرن يسمح بثنيه ولفه بحرية حول الموصلات المختلفة، بما في ذلك الكابلات المستديرة، وقضبان التوصيل المستطيلة، والأشكال غير المنتظمة، وخطوط الحافلات ذات القطر الكبير. إنه يتغلب على قيود مساحة التثبيت وشكل الموصل، مما يحل تحديات التثبيت المرتبطة بالمحولات الصلبة التقليدية.

2. هيكل قابل للفتح

إنها تستخدم تصميمًا مفتوحًا ومغلقًا، مما يلغي الحاجة إلى قطع الكابلات أو تفكيك قضبان التوصيل. في سيناريوهات الجهد المنخفض، يمكن للكهربائيين المعتمدين تثبيته أثناء تشغيل النظام، مما يؤدي إلى تقصير الجداول الزمنية للتعديل بشكل كبير وتجنب الخسائر الناجمة عن توقف الإنتاج أو انقطاع التيار الكهربائي. إنه مثالي لترقية وتحديث أنظمة توزيع الطاقة القديمة.

3. نطاق قياس واسع

وهو يدعم قياسات التيار المتردد التي تتراوح من عشرات الأمبيرات إلى عشرات الآلاف من الأمبيرات. مع الخطية الممتازة وعدم وجود خطر للتشبع المغناطيسي للقلب الحديدي، فإنه يوفر قياسات مستقرة لتيار تردد الطاقة، والتيار التوافقي، وتيار النبض العابر، وتيار زيادة البرق، مما يلبي المتطلبات المزدوجة للقياس القياسي والاختبار المتخصص.

4. مطابقة التكامل

يأتي بشكل قياسي مع وحدة تكامل مخصصة تعمل على تحويل إشارة الإخراج التفاضلية للملف إلى إشارة تيار قياسية 5A/1A أو إشارة جهد 0-5V/4-20mA. وهو يتصل مباشرة بأدوات القياس المختلفة وأنظمة المراقبة وأجهزة الحماية المتكاملة دون الحاجة إلى معايرة إضافية.

5. أداء عزل ممتاز

يستخدم الملف عملية عزل مزدوجة الطبقة، مما يوفر قوة عازلة عالية ومقاومة للجهد العالي والرطوبة، مما يجعله مناسبًا لبيئات توزيع الطاقة الصناعية الداخلية. يتميز الموصل بواجهة دقيقة تضمن إغلاق الدائرة المغناطيسية المستقر، مما يؤدي إلى بيانات قياس دقيقة وموثوقة.

6. خفيفة الوزن ومحمولة

يزن المحول المرن ذو النواة المنفصلة أقل بكثير من المحولات التقليدية ذات نفس التصنيف. يمكن أن يحملها ويشغلها شخص واحد، والتركيب في الموقع لا يتطلب أي آلات ثقيلة، مما يقلل بشكل كبير من تكاليف العمالة والوقت.

سيناريوهات التطبيق النموذجية

أنظمة الطاقة: المحطات الفرعية، غرف توزيع الطاقة (تسجيل الأعطال، كشف التيار العابر، التحليل التوافقي، فحص الخط).

التصنيع الصناعي: مراقبة التيار العالي عبر الإنترنت للمحركات الكبيرة والمحولات والمقومات في علم المعادن والمعالجة الكيميائية والتعدين.

الطاقة الجديدة: محطات الطاقة الكهروضوئية، ومحطات تخزين الطاقة، واقتناء التيار المتردد العالي لتوصيل شبكة طاقة الرياح، وتسجيل تيار الأعطال.

التعديل التحديثي لتوزيع الطاقة: التعديل التحديثي للمراقبة الحالية على المفاتيح الكهربائية القديمة وأنظمة التوصيل بقضبان التوصيل دون انقطاع الطاقة؛ ترقيات نظام إدارة الطاقة.

الاختبار والفحص: اختبارات ارتفاع درجة حرارة المعدات الكهربائية، واختبارات الدائرة القصيرة، واختبارات زيادة البرق، ومعايرة المصنع.

البنية التحتية البلدية: تشغيل وصيانة توزيع الطاقة واستكشاف الأخطاء وإصلاحها للنقل بالسكك الحديدية ومراكز البيانات والمجمعات التجارية الكبيرة.

خطوات التثبيت

قبل البدء في العمل، تحقق من مستوى الجهد للدائرة المراد قياسها. بالنسبة للعمليات ذات الجهد العالي، اتبع بدقة إجراءات انقطاع التيار الكهربائي والتحقق من الجهد؛ يجب أن يتم تنفيذ الأعمال الحية ذات الجهد المنخفض بواسطة كهربائيين معتمدين باستخدام حماية العزل المناسبة.

افتح موصل الملف، ولف الملف المرن بالكامل حول الموصل الذي يتم قياسه، وتأكد من عدم وجود أي التفافات أو تداخلات. بعد ذلك، قم بربط الموصل بشكل آمن، مما يضمن توافق الأسطح المتزاوجة معًا بشكل مثالي.

قم بتوصيل مخرجات الملف إلى الأطراف المقابلة على جهاز التكامل وفقًا للعلامات، مع الانتباه إلى القطبية الصحيحة (إيجابية/سلبية).

قم بتوصيل مصدر الطاقة بجهاز التكامل واربط مخرجات جهاز التكامل بجهاز القياس أو محطة الحصول على البيانات أو أي معدات أخرى. بعد التحقق من صحة جميع الأسلاك، قم بتشغيل معدات القياس وتأكد من أن عرض البيانات طبيعي؛ ثم يكتمل التثبيت.

احتياطات الاستخدام

المحول المرن ذو النواة المنفصلة مناسب فقط لقياس التيار المتردد. لا يجب استخدامه للكشف عن التيار المستمر DC.

عند تركيب الملف، تأكد من أن أسطح التزاوج نظيفة وخالية من الحطام، وأن الملف مثبت بالكامل في مكانه؛ الفشل في القيام بذلك سيؤثر على دقة القياس.

لا تقم بثني الملف أو سحقه بشكل مفرط؛ تجنب خدش الغلاف العازل بأشياء حادة لمنع تلف العزل ومخاطر السلامة المرتبطة به.

الجانب الثانوي من ملف Rogowski يوفر خرج الجهد. يمنع منعا باتا قصر الدائرة. قم بتوصيل جهاز التكامل المصاحب وفقًا للمواصفات لتجنب التلف الناتج عن القطبية غير الصحيحة.

تفاصيل هيكل المنتج

جسم ملف مرن: يتم جرحه باستخدام سلك مطلي بالمينا عالي المتانة ومتعدد الخيوط ومغطى بغمد عازل مرن ومثبط للهب؛ مقاومة للانحناء والشيخوخة، وقابلة للتكيف مع زوايا التثبيت المعقدة.

موصل التزاوج الدقيق: غلاف بلاستيكي هندسي عالي القوة مع آلية قفل دقيقة مدمجة؛ يضمن ملاءمة محكمة مع مقاومة مغناطيسية منخفضة؛ يتميز بتصميم مريح يعمل بالضغط على القفل.

وحدة التكامل المخصصة: تستخدم شريحة معالجة الإشارات من الدرجة الصناعية التي توفر انجرافًا منخفض الحرارة واستقرارًا عاليًا؛ يتضمن ضوء مؤشر الطاقة وأطراف توصيل ذات علامات واضحة لتقليل أخطاء الأسلاك.

تصميم الكابل المقوى: يتم تعزيز كابلات التوصيل بين الملف والمتكامل ضد الانحناء والسحب؛ مقاومة للتوتر والشيخوخة، مما يجعلها مناسبة لبيئات الأسلاك المعقدة في الموقع.

التعليمات

س1: ما الفرق بين ملف روجوفسكي ومحول التيار القياسي؟

ج: تعتمد محولات التيار القياسية على دائرة مغناطيسية ذات قلب حديدي وتكون عرضة للتشبع المغناطيسي؛ تتميز عادةً ببنية صلبة وثابتة تتطلب فصل الدائرة للتثبيت. في المقابل، يتميز ملف Rogowski ببنية مجوفة ومرنة محصنة ضد التشبع المغناطيسي، ويوفر نطاق قياس واسع، ويسمح بالتركيب المفتوح والإغلاق، مما يجعله مثاليًا لتطبيقات التيار العالي، والمشاريع التحديثية، وسيناريوهات التثبيت المتخصصة.

Q2: هل يمكن استخدام المحول المرن ذو النواة المنفصلة لقياس الطاقة؟

ج: منتجات الفئة القياسية 0.5 مناسبة لاستهلاك الطاقة العام والمراقبة الحالية. بالنسبة لتطبيقات القياس عالية الدقة التي تتضمن التسوية التجارية، يمكن تخصيص إصدار عالي الدقة من الفئة 0.2؛ يرجى تحديد هذا الشرط مقدما.

Q3: هل يمكن استخدامه داخل مجموعة المفاتيح الكهربائية ذات الجهد العالي؟ ج: نعم، ولكن يجب عليك اختيار ملف بمعدل عزل مناسب لمستوى جهد النظام؛ بالإضافة إلى ذلك، يجب أن يتم التثبيت والتشغيل من قبل موظفين مؤهلين بما يتفق بدقة مع لوائح السلامة للأعمال ذات الجهد العالي.

س 4: هل يمكن شراء الملف بشكل منفصل، بدون المتكامل؟

ج: نعم، يمكن شراء الملفات أو أدوات التكامل بشكل فردي؛ ومع ذلك، يرجى التحقق من متطلبات توافق الواجهة والإشارة مع أجهزتك الحالية قبل تقديم الطلب. مشروع اختبار جودة الطاقة الخاص لورشة الختم لقاعدة تصنيع المركبات في منطقة خليج Ningbo Hangzhou الجديدة

I. نظرة عامة على المشروع

اسم المشروع: الكشف عن تيار التدفق واختبار جودة الطاقة الخاصة لورشة الختم لقاعدة تصنيع المركبات ذات العلامات التجارية المحلية في منطقة خليج نينغبو هانغتشو الجديدة

الموقع: المجمع الصناعي لتصنيع المركبات، منطقة خليج هانغتشو الجديدة، مدينة نينغبو، مقاطعة تشجيانغ

تاريخ التنفيذ: سبتمبر 2024

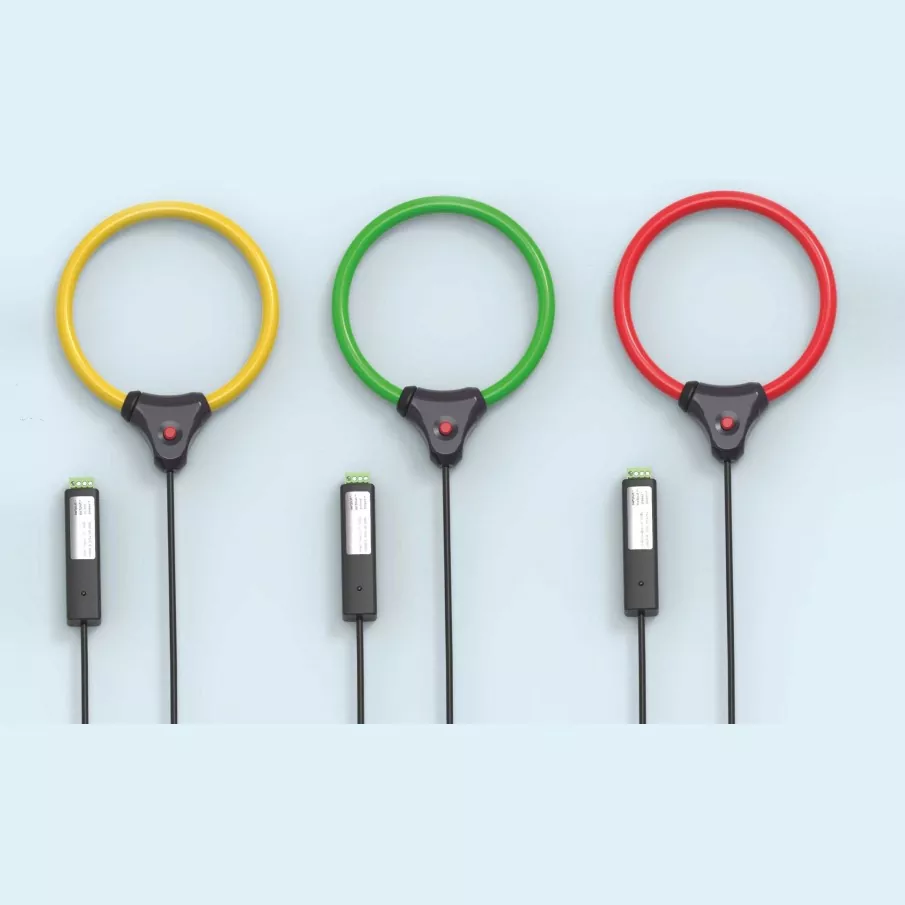

المنتجات المستخدمة: مجموعة ملفات Rogowski مرنة ثلاثية الطور (مرمزة بالألوان أصفر/أخضر/أحمر؛ ومجهزة بتكاملات خارجية مخصصة)

ورشة الختم مجهزة بأربعة مكابس ميكانيكية كبيرة الحجم بوزن 2000 طن، مما يمثل الأحمال النبضية النموذجية للخدمة الشاقة. يتمتع كل محرك رئيسي بقدرة مقدرة تبلغ 250 كيلووات، ويمكن أن يتجاوز التيار الأقصى أثناء شوط الختم ستة أضعاف التيار المقدر. في أوائل عام 2024، واجهت الورشة مشكلات متكررة، بما في ذلك الارتفاع غير الطبيعي في درجة الحرارة في خطوط توصيل قضبان التوصيل ذات الجهد المنخفض، واستئصال الموصل في خزانات تعويض الطاقة التفاعلية، وتنبيهات الأخطاء في معدات فحص الأبعاد الدقيقة القريبة بسبب التداخل. قام المالك بتكليف وكالة اختبار طاقة تابعة لجهة خارجية لإجراء اختبار شامل لجودة الطاقة في جميع ظروف التشغيل لالتقاط الأشكال الموجية الحالية والبيانات التوافقية بدقة، وبالتالي توفير البيانات اللازمة لدعم استراتيجيات تخفيف جودة الطاقة اللاحقة.

ثانيا. التحديات الرئيسية قبل التنفيذ

ظروف الحمل النبضي المعقدة؛ المحولات التقليدية غير قادرة على التقاط الإشارات العابرة

تعاني محولات التيار التقليدية ذات القلب الحديدي من التباطؤ العالي وضيق عرض النطاق الترددي للقياس؛ يمكنهم فقط التقاط تيارات تردد الطاقة ذات الحالة المستقرة. إنهم غير قادرين على التقاط الأشكال الموجية الحالية للختم بدقة على مستوى المللي ثانية أو قياس المحتوى التوافقي عالي الترتيب بدقة، مما يجعل بيانات الاختبار غير كافية لتحليل السبب الجذري للأخطاء.

صعوبة في فصل قضبان التوصيل ذات المقطع العرضي الكبير؛ ينطوي اختبار انقطاع التيار الكهربائي على خسائر هائلة في الإنتاج

يتكون خط الكهرباء الرئيسي الوارد للورشة من قضبان نحاس مستطيلة (المواصفات: 3×120×10 مم). يتطلب تركيب المحولات التقليدية من النوع النافذة (من خلال الفتحة) تفكيك قضبان التوصيل وفصل خطوط الكهرباء. تشير التقديرات إلى أن انقطاع التيار الكهربائي لمدة 12 ساعة لكل خط إنتاج سيؤدي إلى خسائر إنتاجية مباشرة تتجاوز مليون يوان صيني - وهي نتيجة غير مقبولة تمامًا للمالك.

مساحة محدودة داخل الخزانة؛ تركيب معدات الاختبار الصلبة مقيد داخل خزانات توزيع الطاقة، تكون المسافة بين قضبان التوصيل ضيقة وتكون قواطع الدائرة والكتل الطرفية المحيطة معبأة بكثافة. تعتبر محولات التيار الصلبة والمثبتة ضخمة الحجم وتتطلب مساحة تشغيل كبيرة، مما يجعل من الصعب تركيبها بشكل صحيح وتعقيد نشر الاختبار.

ارتفاع الطلب على الاختبار المتزامن متعدد القنوات؛ من الصعب ضمان اتساق الإشارة.

يتطلب التحليل الدقيق لاختلال الطور وفرق الطور اكتسابًا متزامنًا للتيارات ثلاثية الطور. غالبًا ما تعاني مجسات الاختبار التقليدية من النوع المنفصل من اختلافات كبيرة في معلمات الملف وأخطاء التكامل العالية، مما يؤدي إلى ضعف تزامن البيانات عبر المراحل - وهي العوامل التي تؤثر بشكل مباشر على دقة نتائج تحليل جودة الطاقة.

ثالثا. تكوين المعدات ومخطط الاختبار

لتلبية متطلبات المواقع الصناعية من أجل "الاختبار المباشر، والتوافق الواسع، والدقة العالية، وعرض النطاق الترددي الواسع"، يستخدم المشروع مجموعة ثلاثية الطور من ملفات Rogowski المرنة والمثبتة والمقترنة بمتكامل خارجي مخصص. يقوم هذا الإعداد بإخراج إشارة قياسية إلى محلل جودة الطاقة المحمول، مما يتيح إجراء اختبار مستمر لمدة 72 ساعة في جميع ظروف التشغيل.

تصميم الحل الأساسي

هيكل مرن للتثبيت: الملفات مرنة ويمكن ثنيها أو تشكيلها للالتفاف مباشرة حول قضبان التوصيل المستطيلة. يمكن إجراء التثبيت على دوائر حية باتباع إجراءات السلامة القياسية، مما يلغي الحاجة إلى تفكيك قضبان التوصيل أو إيقاف تشغيل الطاقة.

جهاز تكامل من النوع المنفصل عالي الدقة: تقوم وحدة التكامل الخارجية بإجراء حسابات تكامل دقيقة، وتحول الإشارة التفاضلية للملف إلى إشارة جهد قياسية متوافقة بشكل مباشر مع واجهات الإدخال الخاصة بمحللي جودة الطاقة السائدة.

قدرة قياس النطاق الترددي العريض: يغطي نطاق تردد القياس الفعال 5 هرتز إلى 1 كيلو هرتز، مما يسمح بالتقاط دقيق لتيارات التدفق العابرة والتوافقيات (من الثاني إلى الخامس والعشرين)، مما يتوافق تمامًا مع معايير اختبار جودة الطاقة.

تصميم مرمز بالألوان: تتوافق الملفات الصفراء والخضراء والحمراء مع المراحل الثلاث، مما يقلل من أخطاء الأسلاك في الموقع ويحسن بشكل كبير من كفاءة الاختبار ودقة بيانات المرحلة.

رابعا. أبرز مميزات تطبيق المشروع

النشر السريع مع عدم التوقف عن العمل؛ لا يوجد تأثير على الإنتاج العادي. تتميز الملفات المرنة بتصميم قفل سريع، مما يسمح بتثبيتها مباشرة حول قضبان التوصيل. يقوم كهربائيون معتمدون بإجراء التثبيت وفقًا لبروتوكولات العمل المباشر ذات الجهد المنخفض، ولا يتطلبون انقطاع التيار الكهربائي أو تفكيك مكونات التوزيع. يستغرق نشر مجموعة واحدة ثلاثية الطور 15 دقيقة فقط، مما يسمح لخط إنتاج الورشة بالعمل بشكل طبيعي طوال الاختبار دون أي خسارة في الإخراج.

القدرة على التكيف مع الموصلات غير المنتظمة الشكل؛ سهولة التركيب في الأماكن الضيقة. يتوافق جسم الملف المرن تمامًا مع خطوط التوصيل النحاسية المستطيلة، مما يسمح بالتركيب السهل حتى في الخزانات الضيقة ذات كثافة المكونات العالية ومساحة العمل المحدودة؛ وهذا يحل بشكل أساسي تحدي الصناعة حيث تفشل محولات التيار الصلبة في ملاءمة الموصلات غير المنتظمة أو البيئات الضيقة.

يتميز الجهاز بعرض نطاق ترددي واسع ودقة عالية، وعند إقرانه بمتكامل مخصص، فإنه يوفر خطية قياس ممتازة وخصائص استجابة التردد المسطح. إنه يلتقط بدقة تيارات نبض الذروة على مستوى المللي ثانية وأشكال الموجات الكاملة أثناء عمليات الختم ويقيس المحتوى التوافقي بدقة. مع وجود خطأ في القياس يبلغ ≥0.5%، فإنه يلبي تمامًا متطلبات الدقة لاختبار جودة الطاقة الاحترافية.

يضمن الاتساق الممتاز على ثلاث مراحل بيانات اختبار متزامنة موثوقة. يتم تصنيع الملفات باستخدام عملية لف موحدة، ويتم مطابقة ومعايرة معلمات التكامل بشكل صارم. يكون خطأ التزامن بين المراحل الثلاث أقل من 1 مللي ثانية، مما يسمح بإعادة البناء الدقيق لاختلافات الطور وعدم توازن التيار، وبالتالي ضمان الصلاحية العلمية ودقة نتائج تحليل جودة الطاقة.

محمول ومتين للاستخدام المتكرر عبر سيناريوهات متعددة. النظام بأكمله خفيف الوزن وسهل الحمل، ويتميز بآلية فتح/إغلاق قوية مصممة للتشغيل المتكرر. إنه مثالي للاستخدام من قبل وكالات اختبار الطرف الثالث عبر مختلف المواقع الصناعية ومواصفات الدوائر. وتؤدي قابلية إعادة الاستخدام العالية إلى تكلفة إجمالية للملكية أقل بكثير من تكلفة طرق الاختبار التقليدية.

خامساً: نتائج تنفيذ المشروع

تحديد السبب الجذري للأخطاء: من خلال الاختبار المستمر لمدة 72 ساعة في ظل ظروف التشغيل الكاملة، تمكن النظام بدقة من التقاط تيار ذروة يبلغ 1860 أمبير (حوالي 6.2 أضعاف القيمة المقدرة) أثناء شوط ختم المطبعة. كما حددت أيضًا أن المستويين التوافقي الخامس والسابع تجاوزا الحدود بنسبة 12% و8% على التوالي، مما يوضح الأسباب الجذرية لارتفاع درجة حرارة قضيب التوصيل، واستئصال الموصل، والتداخل مع المعدات الدقيقة.

دعم تنفيذ حلول التخفيف الفعالة: استنادًا إلى بيانات الاختبار الدقيقة، قام العميل بتثبيت مرشحات الطاقة النشطة (APF) وأجهزة تعويض الطاقة التفاعلية الديناميكية. بعد التعديل التحديثي، انخفض متوسط ​​ارتفاع درجة حرارة قضبان التوصيل بمقدار 12 درجة مئوية، وانخفض معدل الفشل الناتج عن استئصال الموصل بنسبة 85%، وتم حل مشكلات الأخطاء المتعلقة بالتداخل في معدات الاختبار الدقيقة بالكامل.

تقليل إجمالي تكاليف الاختبار بشكل كبير: بالمقارنة مع طرق الاختبار التقليدية التي تتطلب انقطاع التيار الكهربائي، تجنب نهج الاختبار المباشر هذا خسارة ما يقرب من 1.2 مليون يوان صيني من القدرة الإنتاجية. بالإضافة إلى ذلك، تم تخفيض تكاليف العمالة للاختبار بنسبة 60%، وتم اختصار دورة الاختبار من... تم تقليل مدة الاختبار من ثلاثة أيام إلى نصف يوم، مما يدل على مزايا كبيرة في الكفاءة وفعالية التكلفة.

تم إدراك قيمة إمكانية إعادة استخدام المعدات بالكامل؛ وتم نشر النظام لاحقًا في جولات متعددة من فحوصات جودة الطاقة في ورش اللحام والتجميع النهائي بالمنشأة. وقد أكمل الاختبار بنجاح في 12 موقعًا بمعدل تشغيل 100% ودقة قياس مستقرة باستمرار، مما أدى إلى ترسيخ مكانته كأداة أساسية ومعيارية لعمليات تفتيش التشغيل والصيانة في المنشأة.

سادسا. ملخص الحالة

يعد ملف Rogowski المرن ثلاثي المراحل والمزود بمتكامل خارجي أداة أساسية متخصصة لاختبار جودة الطاقة الصناعية، والكشف العابر للتيار العالي، واستكشاف أخطاء توزيع الطاقة وإصلاحها. فهو يعمل بشكل فعال على حل ثلاث نقاط ألم رئيسية مرتبطة بمعدات الاختبار التقليدية: الحاجة إلى انقطاع التيار الكهربائي، وضعف القدرة على التكيف، والقياسات العابرة غير الدقيقة. إنه يلبي الاحتياجات المهنية لوكالات اختبار الطرف الثالث للمعدات المحمولة والقابلة لإعادة الاستخدام بينما يناسب أيضًا السيناريوهات المتنوعة - بدءًا من الاختبار المخصص إلى المراقبة عبر الإنترنت - التي تواجهها المؤسسات الصناعية. وفي النهاية، فإنه يوفر بيانات دقيقة وموثوقة لدعم تشخيص الأخطاء وتحسين كفاءة الطاقة وإدارة جودة الطاقة داخل أنظمة توزيع الطاقة.
