محول التيار المتبقي الدائري

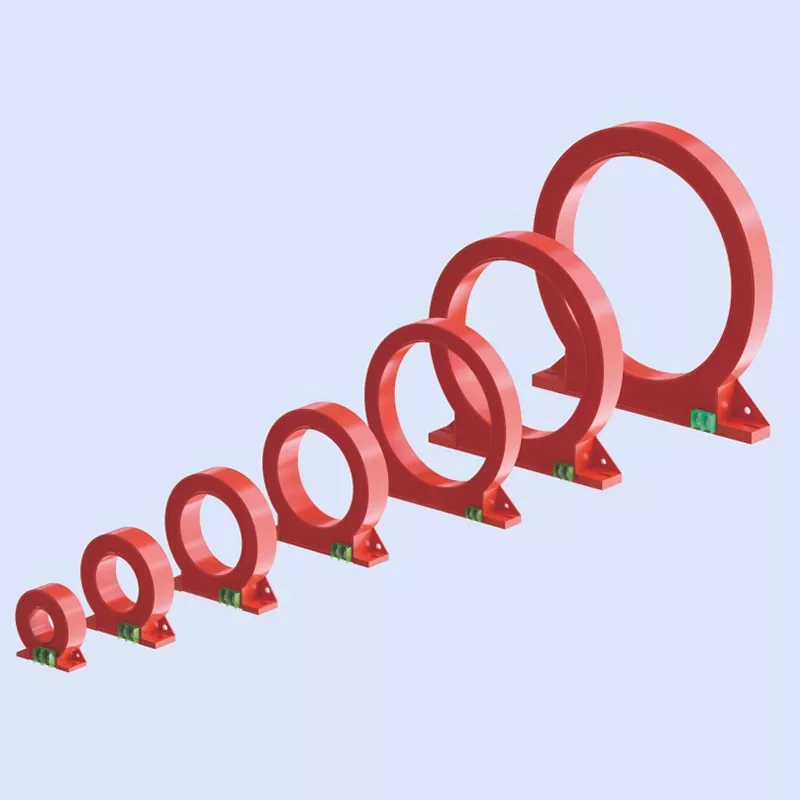

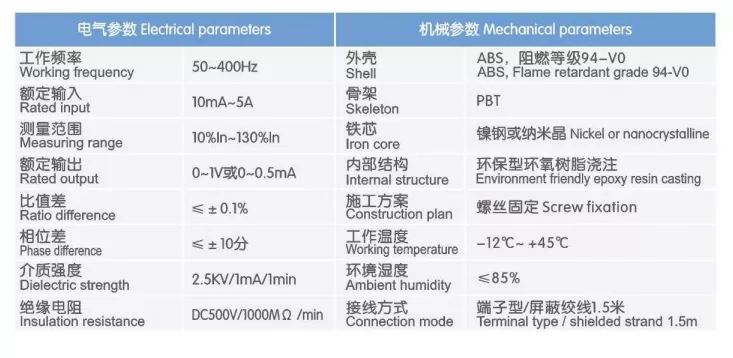

يتميز محول التيار المتبقي الدائري بهيكل متكامل ومغلق ونواة عالية النفاذية، مما يتيح الكشف الدقيق عن التيارات المتبقية الدقيقة (على مستوى المللي أمبير) مع خرج إشارة ثابت ومقاومة قوية للتداخل. تقدم سلسلة المنتجات مجموعة واسعة من أحجام الفتحات لاستيعاب أقطار الكابلات وأبعاد قضبان التوصيل المختلفة.

1. كشف التسلسل الصفري عالي الحساسية

باستخدام مادة أساسية عالية النفاذية، يتميز الجهاز بدائرة مغناطيسية مستمرة بدون فجوات هوائية وخطية ممتازة لمنحنى المغنطة. فهو يحدد بدقة إشارات التيار المتبقية على مستوى الملي أمبير مع حساسية عالية ومعدلات خطأ منخفضة، مما يمنع بشكل فعال كلاً من الإنذارات الكاذبة والاكتشافات الفائتة. بفضل المقاومة القوية للتداخل الكهرومغناطيسي الخارجي، فإنه يحافظ على خرج إشارة مستقر ودقيق حتى في بيئات التوزيع المعقدة، مما يوفر بيانات موثوقة لحماية التسرب الأرضي وأنظمة الإنذار المبكر بالحريق.

2. هيكل حلقة مغلقة متكامل

تستخدم الوحدة تصميم حلقة مغلقة مع دائرة مغناطيسية مستمرة، مما يوفر دقة قياس واستقرار فائقين مقارنة بالتصميمات ذات النواة المنقسمة (القابلة للفتح). الغلاف مصبوب بالحقن من بلاستيك هندسي عالي القوة ومثبط للهب، في حين أن الجزء الداخلي محكم الغلق بوعاء من راتنجات الإيبوكسي. وهذا يضمن مقاومة الرطوبة والغبار والشيخوخة، مما يؤدي إلى الحد الأدنى من الانجراف الحراري والأداء المتسق أثناء التشغيل طويل الأمد - مما يجعله مثاليًا للاستخدام المستمر داخل خزانات توزيع الطاقة.

3. نطاق الفتحة الشامل

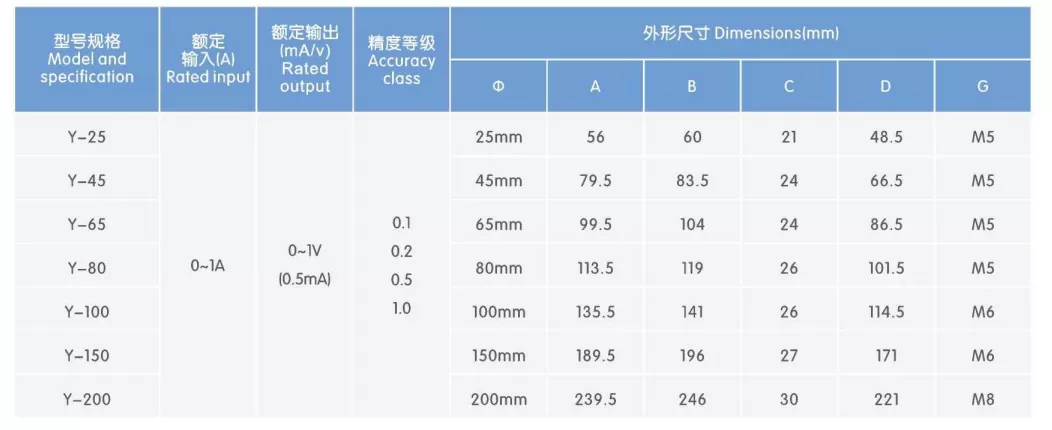

تتوفر مجموعة واسعة من أحجام الفتحات، بدءًا من النماذج ذات التجويف الصغير للدوائر الفرعية إلى النماذج ذات التجويف الكبير للخطوط الواردة الرئيسية. إنها تلبي متطلبات الأسلاك المتنوعة، بما في ذلك الكابلات الفردية ذات القياس الصغير، والكابلات المتعددة ذات القياس الكبير، وقضبان التوصيل المستطيلة. مناسبة لجميع مستويات شبكة التوزيع - بدءًا من الفروع الطرفية وحتى الخزانات الرئيسية الواردة - توفر السلسلة اختيارًا مرنًا لتلبية احتياجات التثبيت المحددة عبر المشاريع المختلفة.

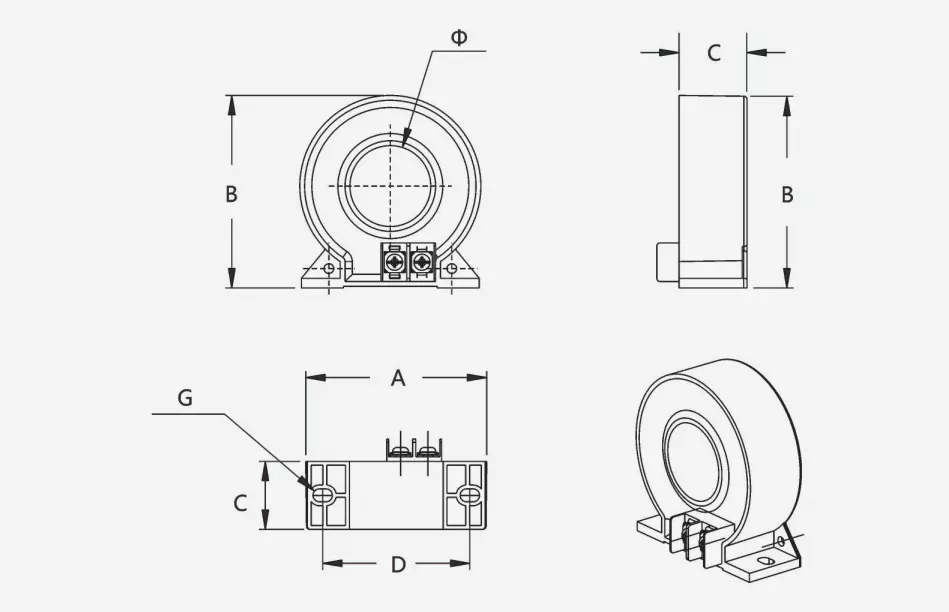

4. تصميم مثبت على القاعدة

يتميز المنتج بقاعدة تثبيت متكاملة، مما يسمح بالتثبيت السريع والآمن داخل خزانات توزيع الطاقة، مما يضمن تركيبًا مستقرًا وخاليًا من التذبذب. تتميز بأطراف قياسية مثبتة على الجانب مع علامات واضحة لتوصيل الأسلاك البسيطة والمريحة. وهو متوافق بشكل مباشر مع أجهزة الكشف عن الحرائق الكهربائية السائدة، ومرحلات التسرب الأرضي، ولوحات التحكم في مراقبة الحرائق - مما يلغي الحاجة إلى محولات إضافية ويعزز بشكل كبير كفاءة التركيب والتشغيل.

خطوات التثبيت

اختيار نموذج المحول بحجم الفتحة المناسب بناءً على مواصفات وكمية الكابلات في الدائرة التي تتم مراقبتها؛

تمرير جميع الموصلات الحية (خطوط الطور + الخط المحايد) للدائرة من خلال فتحة المحول في نفس الاتجاه؛ تأكد بدقة من عدم مرور السلك الأرضي الواقي (PE) من خلاله؛

استخدم البراغي من خلال قاعدة التثبيت لتثبيت المحول أفقيًا على عارضة التثبيت أو اللوحة العازلة داخل خزانة توزيع الطاقة؛

قم بتوصيل أسلاك الإخراج الثانوية بكاشف المراقبة أو جهاز الحماية وفقًا لعلامات القطبية الطرفية، مما يضمن تأمين جميع التوصيلات.

احتياطات الاستخدام

بالنسبة للدوائر ذات الأربع أسلاك ثلاثية الطور، يجب أن تمر جميع خطوط الطور الثلاثة والخط المحايد عبر الفتحة في وقت واحد وفي نفس الاتجاه؛ بالنسبة للدوائر أحادية الطور، يجب أن يمر كل من خط الطور والخط المحايد معًا؛ وإلا، لا يمكن الكشف عن التيار المتبقي بشكل صحيح؛

ضمان الاتصال الموثوق به للأسلاك الثانوية وتجنب تشغيل الدائرة المفتوحة؛ منع التأثيرات القوية أو السحق أثناء التثبيت لتجنب إتلاف الخصائص المغناطيسية للقلب الحديدي؛

مصممة لتركيب الخزانة الداخلية؛ مطلوب تدابير إضافية للعزل المائي في البيئات الخارجية أو الرطبة.

سيناريوهات التطبيق

أنظمة مراقبة الحرائق الكهربائية: مراقبة التيار المتبقي في الوقت الحقيقي والإنذارات المستندة إلى العتبة لدوائر التوزيع على جميع المستويات؛ يمنع الحرائق الكهربائية ويضمن الامتثال للوائح السلامة من الحرائق؛

أنظمة حماية تسرب الأرض ذات الجهد المنخفض: أزواج مع مرحلات تسرب الأرض لرحلة الدوائر عند اكتشاف أخطاء التسرب، مما يمنع مخاطر الصدمات الكهربائية على الموظفين؛

أنظمة مراقبة إمدادات الطاقة من الحرائق: تراقب الحالة الحالية والتشغيلية المتبقية لدوائر توزيع السلامة من الحرائق المخصصة، مما يضمن إمدادات طاقة موثوقة لمعدات السلامة من الحرائق؛

مراقبة سلامة توزيع الطاقة الصناعية: يكتشف التسرب في خطوط إنتاج المصنع ودوائر معدات الطاقة، ويحدد مخاطر تقادم العزل مبكرًا؛

توزيع الطاقة الذكية في المباني: يوفر تحذيرات من التسرب ويدعم التشغيل والصيانة الآمنة لأنظمة توزيع الطاقة في المجمعات التجارية ومباني المكاتب والمجتمعات السكنية.

ضمان الجودة والخدمة

تم تصميم وتصنيع السلسلة الكاملة من محولات التيار المتبقية الدائرية بما يتفق بدقة مع المعايير الوطنية ذات الصلة. تخضع كل وحدة لاختبارات متعددة - بما في ذلك معايرة الدقة، وجهد تحمل تردد الطاقة، وفحوصات أداء العزل - قبل مغادرة المصنع لضمان أداء مستقر وموثوق. يدعم التخصيص غير القياسي؛ يمكن تعديل المعلمات مثل أبعاد التجويف الداخلي ونسب التحويل وإشارات الإخراج لتلبية متطلبات محددة.

يقدم فريق فني محترف التوجيه بشأن اختيار النموذج والدعم الفني بعد البيع.

يتضمن ضمانًا لمدة عام، مما يضمن جودة المنتج.

دراسة حالة في العالم الحقيقي

I. نظرة عامة على المشروع

اسم المشروع: التحديث التحديثي لنظام مراقبة الحرائق الكهربائي للمجمع التجاري "Chengdong Times Square".

الموقع: مدينة على مستوى المحافظة في شرق الصين

تاريخ التشغيل: يونيو 2025

المنتجات المستخدمة: مجموعة كاملة من محولات التيار المتبقية الدائرية (محولات التيار ذات التسلسل الصفري)

تم بناء هذا المجمع التجاري في عام 2012، وتبلغ مساحته الإجمالية حوالي 72000 متر مربع، ويضم سوبر ماركت في الطابق السفلي وأربعة طوابق من مناطق البيع بالتجزئة وتناول الطعام، مع إجمالي 326 دائرة لتوزيع الطاقة. نظرًا لعمره، كان نظام التوزيع الأصلي يفتقر إلى أجهزة مراقبة التيار المتبقي القياسية؛ لقد اعتمد فقط على قاطع دائرة التسرب الأرضي (ELCB) الخاص بالدائرة الرئيسية الواردة لتعثر الأخطاء، مما يجعل من المستحيل تقديم تحذيرات مبكرة أو تحديد مواقع الأخطاء.

خلال موسم الأمطار لعام 2024، شهد المركز التجاري عدة رحلات غير مبررة للقواطع الرئيسية بسبب تسرب الأرض. تطلبت عملية استكشاف الأخطاء وإصلاحها قطع الطاقة عن الدوائر واحدة تلو الأخرى للاختبار — حيث يستغرق الأمر أكثر من أربع ساعات لكل حادث — مما أدى إلى تعطيل العمليات التجارية العادية بشدة. بالإضافة إلى ذلك، لاحظت سلطات الإطفاء المحلية خلال التفتيش السنوي أن المشروع فشل في تلبية المتطلبات الإلزامية لـ GB 14287.2-2014 (أنظمة مراقبة الحرائق الكهربائية - الجزء 2: أجهزة الكشف عن الحرائق الكهربائية من النوع الحالي المتبقي) واتخاذ الإجراءات التصحيحية خلال إطار زمني محدد.

ونتيجة لذلك، بدأ أصحاب المشروع في إجراء تحديث شامل لنظام مراقبة الحرائق الكهربائية في عام 2025. وتم تركيب محولات التيار المتبقية الدائرية على جميع دوائر مخرجات التوزيع ذات الجهد المنخفض، وتم دمجها مع كاشفات مراقبة الحرائق الكهربائية ونظام مراقبة الواجهة الخلفية، مما يتيح مراقبة التيار المتبقي في الوقت الفعلي، وتنبيهات تجاوز العتبة، وتحديد موقع الأخطاء عبر جميع الدوائر.

ثانيا. القضايا الرئيسية قبل التحديثية

عدم وجود رصد متدرج للتيار المتبقي؛ - عدم القدرة على تقديم إنذارات مبكرة للمخاطر المحتملة. كان النظام الأصلي يوفر الحماية من التسرب الأرضي فقط عند الخط الرئيسي الوارد، مع عدم وجود أجهزة استشعار للتيار المتبقي على الدوائر الفرعية. لا يمكن اكتشاف المخاطر مثل تقادم العزل وتسرب المعدات مبكرًا؛ لم يتم تحديد المشكلات إلا بعد تصاعد الخلل إلى درجة تعثر القاطع، مما أدى إلى تأخر كبير في الوقاية من المخاطر والسيطرة عليها. من الصعب تحديد موقع أخطاء التسرب المخفية، مما يؤدي إلى كفاءة منخفضة للغاية في استكشاف الأخطاء وإصلاحها. تتميز مراكز التسوق بالعديد من دوائر توزيع الطاقة والأسلاك المعقدة. عند حدوث خطأ تسرب، يتطلب استكشاف الأخطاء وإصلاحها قطع الطاقة عن الدوائر واحدة تلو الأخرى. يستغرق حل خطأ واحد أكثر من أربع ساعات في المتوسط. يؤدي انقطاع التيار الكهربائي المتكرر إلى تعطيل عمليات المتجر بشدة، كما تكبد مستأجرو الأطعمة والمشروبات خسائر متكررة بسبب تلف المكونات.

يشكل عدم الامتثال لمعايير قبول السلامة من الحرائق مخاطر تنظيمية. تنص لوائح السلامة من الحرائق الحالية على تركيب أجهزة مراقبة الحرائق الكهربائية القائمة على التيار المتبقي في الأماكن التجارية المكتظة بالسكان. كان النظام الأصلي يفتقر إلى هذه الوظيفة - وهو عيب خطير لقبول السلامة من الحرائق - مما يخلق خطر الإغلاق القسري للتصحيح.

يؤدي تقادم الأسلاك إلى تفاقم مخاطر التسرب. ظل المبنى قيد التشغيل لأكثر من عقد من الزمن، كما أن المواد العازلة في بعض الكابلات أصبحت قديمة أو تعرضت لأضرار بسبب الرطوبة. خطر التسرب حاد بشكل خاص في منطقة السوبر ماركت تحت الأرض بسبب الرطوبة العالية، مما يخلق خطر نشوب حريق محتمل.

ثالثا. تكوين المعدات وتصميم النظام

لضمان تغطية كاملة للدائرة، تم اختيار ستة مواصفات لمحولات التيار المتبقية الدائرية (على أساس القطر الداخلي)، والتي تم تصميمها خصيصًا لتناسب مواصفات الكابلات وأنواع الأحمال للدوائر المختلفة. تتضمن مبادئ التصميم الأساسية ما يلي:

مبدأ قياس التسلسل الصفري: تمر جميع خطوط الطور والخط المحايد عبر فتحة المحول في نفس الاتجاه. في ظل التشغيل العادي، يكون مجموع المتجه صفرًا؛ عند حدوث تسرب، يقوم التيار المتبقي بإصدار إشارة يتم إرسالها إلى كاشف المراقبة.

عتبات الإنذار المتدرجة: تم ضبط حد الإنذار على 300 مللي أمبير للدوائر الطرفية و1A-2A للدوائر الرئيسية، مما يوازن بين الحاجة إلى منع الإنذارات الكاذبة والحساسية المطلوبة للتحذير المبكر من الأخطاء.

تصميم عازل مقاوم للهب: غلاف المحول مصنوع من مادة مقاومة للحرارة العالية ومثبطة للهب مناسبة للبيئة المغلقة ذات درجة الحرارة العالية داخل خزانات توزيع الطاقة؛ أداء العزل يلبي معايير السلامة الكهربائية ذات الجهد المنخفض.

التثبيت القياسي: تأتي الوحدات مزودة بقاعدة تثبيت متكاملة لتثبيت البراغي داخل خزانات التوزيع؛ تتميز المحطات الطرفية بتصميم قياسي للمكونات الإضافية، مما يضمن التثبيت المريح والاتصال الآمن.

رابعا. أبرز معالم المشروع

تغطية شاملة للمواصفات لسيناريوهات الكابلات المتنوعة: يتراوح الاختيار من الطرز ذات التجويف الصغير (φ25 مم) إلى الطرز ذات التجويف الكبير (φ200 مم)، مما يستوعب بشكل مثالي كل دائرة بدءًا من الخطوط الفرعية للإضاءة وحتى الخطوط الواردة الرئيسية. العرض الموحد يلغي الحاجة إلى التصنيع المخصص، وبالتالي تقصير فترة البناء. دقة قياس مستقرة ومعدل إنذار كاذب منخفض: إن استخدام قلب حلقي عالي النفاذية مع ملفات موزعة بالتساوي يضمن خطية ممتازة في قياس التيار المتبقي والكشف الدقيق عن إشارات التيار المنخفض. تُظهر بيانات ما بعد التشغيل معدل دقة إنذار يتجاوز 96%، مع عدم وجود حالات لإنذارات كاذبة متكررة تعطل الاستخدام العادي للطاقة.

تركيب مريح مع الحد الأدنى من انقطاع الطاقة: يتيح تصميم التغذية المقترن بتركيبة مثبتة على القاعدة التثبيت عن طريق إيقاف تشغيل الدائرة المحددة التي تتم معالجتها فقط؛ متوسط ​​وقت التثبيت لكل محول هو حوالي 15 دقيقة. تم الانتهاء من المشروع بأكمله في 12 يومًا فقط - قبل الموعد المحدد بوقت طويل - مما أدى إلى تقليل التأثير على العمليات التجارية لمركز التسوق.

مثبطات اللهب ومقاومة درجات الحرارة العالية، ومناسبة لبيئات الخزانات القاسية: الغلاف مصنوع من البلاستيك الهندسي المقاوم للهب، في حين يتم تغليف القلب واللفات في راتنجات الإيبوكسي للحماية من الرطوبة. تحافظ الوحدة على أداء العزل ودقة القياس دون تدهور أثناء التشغيل طويل الأمد في البيئة المغلقة ذات درجة الحرارة العالية (فوق 40 درجة مئوية) لخزانات توزيع الطاقة.

التكامل مع الأنظمة الخلفية للتشغيل والصيانة المرئية: يتم تغذية إشارات خرج المحولات إلى أجهزة كشف مراقبة الحرائق الكهربائية ويتم تجميعها في النظام الخلفي لغرفة التحكم في الحرائق. وهذا يتيح مراقبة القيم الحالية المتبقية لكل دائرة في الوقت الحقيقي؛ إذا تم تجاوز الحدود، يعرض إنذار منبثق تلقائي موقع الدائرة المحدد، مما يسمح لموظفي التشغيل والصيانة بتحديد الخلل على الفور.

V. النتائج التشغيلية بعد التعديل التحديثي

اجتاز بنجاح فحص القبول المتخصص للسلامة من الحرائق: بعد التعديل التحديثي، اجتاز النظام فحص القبول المتخصص التابع لوكالة الإنقاذ من الحرائق المحلية للسلامة من الحرائق الكهربائية. تتوافق جميع وظائف المراقبة الحالية المتبقية ومنطق الإنذار وأنظمة الحماية المتدرجة مع معيار GB 14287، مما يؤدي إلى حل مشكلات الامتثال السابقة بشكل كامل.

تحسين الإنذار المبكر بالأخطاء وكفاءة تحديد الموقع بشكل ملحوظ: بحلول نهاية عام 2025، أصدر النظام تحذيرات مبكرة لـ 27 حالة من التيار المتبقي المفرط (19 حالة بسبب أخطاء العزل في المعدات المستأجرة و8 بسبب الرطوبة أو تقادم الأسلاك). يمكن لموظفي التشغيل والصيانة تحديد الأخطاء مباشرة بناءً على الدائرة المنزعجة؛ تم تقليل متوسط ​​وقت استكشاف الأخطاء وإصلاحها إلى أقل من 20 دقيقة، وهو ما يمثل زيادة في الكفاءة بنسبة 85%.

إدارة الحلقة المغلقة لمخاطر الحرائق الكهربائية: تم تصحيح جميع مخاطر التسرب قبل حدوث أي عطل في الدائرة. منذ التحديث التحديثي، لم يكن هناك انقطاع غير مخطط له للتيار الكهربائي بسبب التسرب، وتم التحكم بشكل فعال في مخاطر التسرب المرتبطة بالرطوبة في منطقة السوبر ماركت تحت الأرض، مما أدى إلى عدم وقوع أي حوادث تتعلق بالسلامة الكهربائية على مدار العام. يتم تخفيض تكاليف التشغيل والصيانة بشكل كبير؛ ليست هناك حاجة إلى استكشاف أخطاء التسرب يدويًا وإصلاحها على مستوى الدائرة تلو الأخرى، وبالتالي تقليل خسائر التجار الناجمة عن انقطاع التيار الكهربائي وخفض نفقات الفحص اليدوي. تعمل المعدات بثبات دون أي ضرر أو انحراف للإشارة، مما يتطلب الحد الأدنى من الصيانة.

سادسا. ملخص الحالة

يعمل محول التيار المتبقي الدائري كعنصر استشعار أساسي في أنظمة مراقبة الحرائق الكهربائية وهو قابل للتطبيق على نطاق واسع في مختلف بيئات توزيع الطاقة ذات الجهد المنخفض، بما في ذلك المباني التجارية والمجمعات السكنية والمرافق الصناعية والأماكن البلدية. باستخدام مبدأ قياس التسلسل الصفري للتغذية، فإنه يكتشف بدقة إشارات التسرب الدقيقة داخل الدوائر، مما يتيح الكشف المبكر والتحذير ومعالجة مخاطر الحرائق الكهربائية المحتملة.

من خلال الاختيار الشامل للنماذج، والتركيب الموحد، والتكامل المنهجي، أظهر هذا المشروع القدرة العالية على التكيف والموثوقية لمحولات التيار المتبقية الدائرية في تجديد المجمعات التجارية القديمة، مما يثبت أنها مكونات أساسية لتحسين السلامة من الحرائق في أنظمة توزيع الطاقة ذات الجهد المنخفض.
