من خلال معالجة نقاط الألم المرتبطة بالمحولات التقليدية مغلقة النواة - والتي تتطلب انقطاع التيار الكهربائي، وتفكيك شريط التوصيل، وتكاليف التركيب المرتفعة، وتعطل الإنتاج - يتميز هذا الطراز الخارجي المقاوم للماء بتصميم منفصل ومفتوح ومغلق. يمكن تثبيته مباشرة على الكابلات أو قضبان التوصيل دون قطع الطاقة أو تغيير الأسلاك، مما يؤدي إلى تقصير وقت التثبيت بشكل كبير وتقليل الخسائر الناجمة عن التوقف.

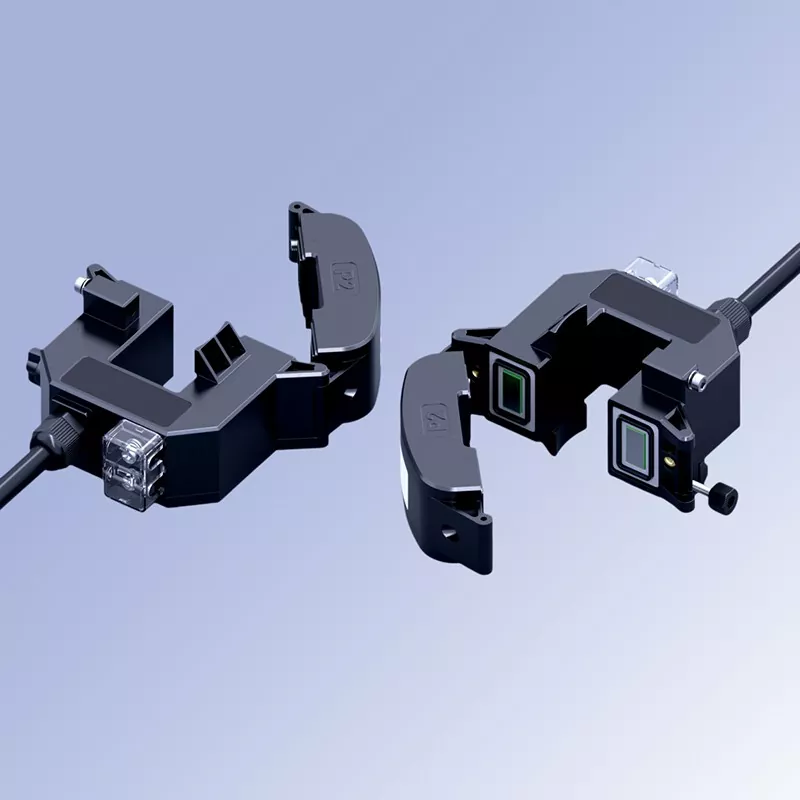

1. هيكل مفتوح ومغلق
محول تيار مقاوم للماء خارجي CTHW6 يلغي الحاجة إلى قطع الطاقة أو فصل الأسلاك أثناء التثبيت. بمجرد فك برغي القفل الجانبي، يتم فتح الغطاء للتثبيت مباشرة على الكابل أو قضيب التوصيل المستهدف؛ إغلاقه وقفله يكمل التثبيت. لا تتطلب العملية بأكملها انقطاعًا في الطاقة، وتستغرق أقل من دقيقة واحدة لكل وحدة، وتعزز كفاءة التثبيت بنسبة تزيد عن 80%، مما يجعلها مثالية لتعديل أنظمة التوزيع الحالية مع تجنب خسائر الإنتاج.
2. نواة عالية الدقة
إنه يتميز بنواة فولاذية من السيليكون عالية الجودة موجهة نحو الحبوب مما يوفر نفاذية مغناطيسية عالية وفقدان مغناطيسي منخفض ونطاق خطي واسع. إنه يوفر إشارات إخراج مستقرة ضمن النطاق الحالي المقدر، ويلبي معايير دقة القياس من الفئة 0.5/0.5S. إنه يضمن الحصول على البيانات الحالية بدقة وموثوقية ومقاومة قوية للتداخل الكهرومغناطيسي، مما يجعله متوافقًا مع عدادات الطاقة المختلفة ومحطات المراقبة الذكية وأجهزة الحماية.
3. تغليف معزول ومثبط للهب
الغلاف مصبوب بالحقن من البلاستيك الهندسي عالي القوة والمقاوم للهب، مما يوفر مقاومة ممتازة لدرجة الحرارة، ومقاومة الصدمات، وخصائص العزل. داخليًا، يستخدم تغليف راتنجات الإيبوكسي المصبوب بالفراغ لتوفير مقاومة للرطوبة والغبار والتآكل. وهذا يسمح بأداء مستقر طويل الأمد وعمر خدمة ممتد في البيئات الصعبة، مثل المنشآت الصناعية وصناديق التوزيع الخارجية وغرف التوزيع تحت الأرض.
4. تفاصيل التصميم سهلة الاستخدام
غطاء طرفي شفاف: حالة الأسلاك مرئية بوضوح، مما يسهل الفحص والقبول.
علامات قطبية واضحة: تم وضع علامة واضحة على أقطاب P1/P2 والأقطاب الطرفية الثانوية لمنع أخطاء الأسلاك.
موصل قفل مقاوم للماء: مزود بوصلة كابل مقاومة للماء عند نقطة الإخراج لتعزيز تصنيف الحماية الشامل.
آلية القفل المعدني: يضمن القفل اللولبي الآمن والغطاء المحكم (إغلاق بدون فجوة) دقة القياس.
1. قم بفك برغي القفل الموجود على جانب الوحدة وافتح نصفي المبيت العلوي والسفلي على طول المفصلة.
2. ضع الكابل أو قضيب التوصيل المراد قياسه في وسط فتحة المحول، مع التأكد من توسيط الموصل.
3. قم بمحاذاة الأسطح المتزاوجة، وأغلق نصفي المبيت، وأحكم ربط برغي القفل حتى يصبح الملاءمة محكمة وخالية من الفجوات.
4. افتح غطاء الطرف الشفاف، وقم بتوصيل الأسلاك الجانبية الثانوية بشكل صحيح وفقًا لعلامات القطبية، وأغلق الغطاء لإكمال التثبيت.
لا تترك الدائرة الثانوية مفتوحة أبدًا أثناء التشغيل؛ فالقيام بذلك قد يؤدي إلى توليد جهد كهربائي عالي، مما يعرض سلامة الأفراد والمعدات للخطر.
قبل التثبيت، تأكد من أن النسبة الحالية تتوافق مع متطلبات النظام وأن مواصفات الموصل متوافقة مع حجم الفتحة.
بالنسبة للبيئات الخارجية أو الرطبة، قم بتطبيق معالجة إضافية لمنع تسرب المياه/الختم على أطراف الأسلاك.
إعادة تأهيل توزيع الطاقة الحالي: ترقيات ذكية لخزائن وصناديق التوزيع القديمة؛ إضافة أجهزة مراقبة الطاقة دون الحاجة إلى إيقاف تشغيل المصنع بالكامل.
إدارة الطاقة الصناعية: المراقبة الحالية وتحليل استهلاك الطاقة لخطوط إنتاج المصنع ودوائر معدات الطاقة.
مراقبة توزيع الطاقة الذكية: تعمل مع عدادات الطاقة متعددة الوظائف وأنظمة مراقبة التوزيع لتمكين الحصول على البيانات الحالية في الوقت الحقيقي والمراقبة عن بعد.
توزيع الطاقة في المباني: العمليات والصيانة والإنذار بالأخطاء لتوزيع الطاقة في المجمعات التجارية ومباني المكاتب والمستشفيات ومراكز البيانات.
توزيع طاقة الطاقة الجديدة: المراقبة الحالية والحماية للدوائر في الخزانات المرتبطة بالشبكة الكهروضوئية، وأنظمة تخزين الطاقة، وأكوام شحن المركبات الكهربائية.
يتم تصنيع جميع محولات التيار المقاومة للماء CTHW6 الخارجية بما يتفق بدقة مع المعايير الوطنية ذات الصلة. تخضع كل وحدة لاختبارات المصنع المتعددة - بما في ذلك معايرة الدقة، واختبار الجهد الكهربي لتحمل تردد الطاقة، وفحوصات أداء العزل - لضمان أداء مستقر وموثوق. يدعم تخصيص المواصفات غير القياسية لتلبية أبعاد التثبيت المتنوعة ومتطلبات المعلمات.
يقدم الفريق الفني المحترف إرشادات اختيار النموذج والدعم الفني لما بعد البيع.
المنتجات تأتي مع ضمان لمدة سنة واحدة.
اسم المشروع: التحديث التحديثي لنظام مراقبة الحرائق الكهربائية لمصنع الأجهزة الدقيقة وقوالب الحقن في مدينة تشانغآن، مدينة دونغقوان
الموقع: المنطقة الصناعية للأجهزة والعفن، مدينة تشانغآن، مدينة دونغقوان، مقاطعة قوانغدونغ
تاريخ التحديث: مارس 2025
المنتجات المستخدمة: مجموعة كاملة من محولات التيار المتبقي المنفصلة (القابلة للفتح).
تم بناء المصنع عام 2011 بمساحة إجمالية تبلغ حوالي 28,000 متر مربع. ويضم ثلاث ورش إنتاج رئيسية - القولبة بالحقن، والختم، ومعالجة القوالب - ويقوم بتشغيل 86 دائرة توزيع ذات جهد منخفض. تشمل الأحمال آلات القولبة بالحقن، وآلات الختم CNC، ووحدات التبريد، والرافعات العلوية، ومآخذ الإضاءة/الكهرباء. نظرًا لانخفاض المعايير في وقت البناء الأولي، تم تجهيز خزانة الطاقة الرئيسية الواردة فقط بقاطع دائرة التيار المتبقي (RCCB)؛ تفتقر الدوائر الفرعية إلى أي قدرات مراقبة حالية متبقية.
وفي النصف الثاني من عام 2024، أطلق مكتب إدارة الطوارئ المحلي حملة خاصة لتحسين السلامة الكهربائية في المؤسسات الصناعية والتجارية، وتكليف بتركيب نظام لمراقبة الحرائق الكهربائية خلال إطار زمني محدد. بالإضافة إلى ذلك، شهدت المنشأة رحلات تيار متبقية متكررة وغير مفسرة للكسارة الرئيسية خلال موسم الأمطار؛ يتطلب استكشاف خطأ واحد وإصلاحه إيقاف الإنتاج عبر الخط بأكمله لأكثر من ثلاث ساعات، مما يؤثر بشدة على تنفيذ الطلب. علاوة على ذلك، كان عزل الأسلاك يتقادم بسرعة بسبب ارتفاع درجة الحرارة والبيئة الزيتية لورشة القولبة بالحقن، مما أدى إلى مخاطر السلامة حيث شعر المشغلون بصدمات كهربائية عند لمس أغلفة المعدات. ونتيجة لذلك، أصبح تحديث النظام ضروريا بشكل عاجل.
وتتطلب أساليب التعديل التحديثي التقليدية إيقاف الإنتاج، مما يؤدي إلى خسائر اقتصادية فادحة. إن استخدام محولات التيار المتبقية ذات النواة الصلبة التقليدية (التمرير) قد يتطلب تفكيك قضبان التوصيل وقطع الكابلات. إن يوم واحد من التوقف عن العمل لخط إنتاج واحد من شأنه أن يؤدي إلى خسائر مباشرة تتجاوز 120.000 يوان صيني، وتشير التقديرات إلى أن عملية التحديث على مستوى المصنع تتطلب ثلاثة أيام من التوقف عن العمل - وهو خيار لم يتمكن المصنع من قبوله. يؤدي عدم وجود مراقبة للتسرب المتدرج إلى كفاءة منخفضة للغاية في استكشاف الأخطاء وإصلاحها. الكسارة الرئيسية فقط لديها وظيفة منع التسرب؛ لا يمكن تحديد تسرب الدائرة الفرعية. يجب على الكهربائيين اختبار الدوائر واحدة تلو الأخرى بعد كل رحلة، مما يؤدي إلى متوسط وقت استكشاف الأخطاء وإصلاحها يصل إلى 3.5 ساعات وخسارة شهرية في القدرة الإنتاجية تبلغ حوالي 8% بسبب انقطاع التيار الكهربائي المرتبط بالتسرب.
البيئات الصناعية القاسية تؤدي إلى تفاقم مخاطر التسرب. تتميز ورش القولبة بالحقن بدرجات الحرارة العالية والتلوث بالزيت الثقيل، مما يسرع من تقادم عزل الكابلات؛ تواجه ورش الختم اهتزازات شديدة، مما يتسبب في ارتخاء الأجهزة الطرفية وخلق مخاطر عالية للتسرب الخفي - وهي ظروف تتجاوز حدود متانة الأجهزة التقليدية.
متطلبات الامتثال الإلزامية: يؤدي الفشل في تلبية معيار GB 14287.2-2014 ("أجهزة الكشف عن الحرائق الكهربائية ذات التيار المتبقي") إلى تصنيف المنشأة على أنها تتطلب التصحيح بموجب تفويضات السلامة الصناعية، مع فرض عقوبات تشمل تعليق الإنتاج لعدم الامتثال بحلول الموعد النهائي.
لتلبية المتطلبات الأساسية المتمثلة في "التحديث دون توقف الإنتاج"، يستخدم المشروع حصريًا محولات التيار المتبقية ذات النواة المنفصلة. يتم اختيار النماذج بناءً على نوع موصل الدائرة وأبعاد المقطع العرضي، مما يسمح بالتركيب دون فصل الأسلاك أو قطع الطاقة.
التثبيت دون انقطاع التيار الكهربائي. خسارة الإنتاج صفر. يتميز التصميم ذو النواة المنقسمة بآلية تركيب سريعة مع براغي قفل، مما يلغي الحاجة إلى تفكيك قضبان التوصيل أو قطع الكابلات؛ يقوم كهربائيون معتمدون بإجراء التثبيت على الدوائر الحية وفقًا لمعايير السلامة. عملت جميع خطوط الإنتاج بشكل طبيعي طوال فترة التعديل التحديثي، مما أدى إلى عدم حدوث أي تأخير في الطلب أو فقدان القدرة - مما وفر للمصنع ما يقدر بأكثر من 300000 يوان صيني من تكاليف التوقف المحتملة.
دقة اتصال عالية وأداء قياس مستقر وموثوق. تخضع الأسطح المتزاوجة للقلب المغناطيسي لطحن دقيق، مما يضمن ممانعة مغناطيسية منخفضة وثباتًا عاليًا عند الإغلاق، مع خطأ في قياس التيار المتبقي بنسبة ≥1%. يكتشف النظام بدقة إشارات التسرب التي تصل إلى 50 مللي أمبير؛ تُظهر بيانات ما بعد التشغيل معدل إنذار كاذب أقل من 2%، مما يلبي تمامًا متطلبات الدقة لأنظمة الإنذار المبكر بالحريق الكهربائي. قابلة للتكيف بشكل كبير مع قضبان التوصيل النحاسية وكابلات الطاقة؛ تناسب الموديلات ذات الفتحات المربعة قضبان التوصيل المستطيلة، بينما تناسب الموديلات ذات الفتحات المستديرة كابلات الطاقة الدائرية، مما يغطي النطاق الكامل للدوائر بدءًا من الخطوط الفرعية وحتى وحدات التغذية الرئيسية. إن اختيار النموذج الموحد وتوريده للمشروع بأكمله يلغي الحاجة إلى إنشاء قالب مخصص، مما يؤدي إلى فترات زمنية قصيرة وتركيب موحد.
مقاوم للزيت ودرجات الحرارة العالية، ومناسب للظروف الصناعية القاسية؛ الغلاف مصنوع من البلاستيك الهندسي المقوى المقاوم للهب مع خصائص إغلاق ممتازة، مما يمنع بشكل فعال زيت الورشة والرطوبة والغبار. مع نطاق درجة حرارة التشغيل من -25 درجة مئوية إلى +85 درجة مئوية، فإنه يتحمل بيئات درجة الحرارة العالية المحيطة بآلات قولبة الحقن، مما يضمن التشغيل على المدى الطويل دون تقادم العزل أو انحراف الدقة.
زيادة بنسبة 60% في كفاءة التركيب، مما يؤدي إلى تقصير كبير في الجدول الزمني للمشروع؛ يستغرق التثبيت والأسلاك لمحول واحد 10 دقائق فقط في المتوسط. تم الانتهاء من تركيب وتشغيل جميع الوحدات البالغ عددها 86 وحدة في جميع أنحاء المصنع في 5 أيام فقط - وهو أقل بكثير من الجدول الزمني المقدر بـ 15 يومًا لإجراء التعديلات التحديثية التقليدية للمحولات عبر الفتحات - مما يلبي متطلبات التصحيح قبل الموعد المحدد.
اجتاز بنجاح فحص السلامة الخاص؛ وفي أبريل 2025، اجتاز النظام فحص السلامة الكهربائية الذي أجراه مكتب دونغقوان لإدارة الطوارئ. تتوافق جميع وظائف المراقبة الحالية المتبقية ومنطق الإنذار والحماية المتدرجة مع المعيار الوطني GB 14287.2، مما يؤدي إلى حل مشكلات الامتثال بشكل كامل.
تحسين بنسبة 90% في كفاءة استكشاف الأخطاء وإصلاحها؛ يحدد النظام بدقة معرف الدائرة التي يحدث فيها التسرب ويصدر إنذارات في الوقت الحقيقي. انخفض وقت استكشاف الأخطاء وإصلاحها من متوسط 3.5 ساعة إلى أقل من 20 دقيقة، مما أدى إلى تقليل تأثير عمليات فحص انقطاع التيار الكهربائي على الإنتاج بشكل كبير.
تحذيرات المخاطر الاستباقية تقضي على مخاطر الحوادث؛ اعتبارًا من أكتوبر 2025، أصدر النظام 11 تحذيرًا بخصوص الانحرافات الحالية المتبقية (7 بسبب تقادم عزل المحرك و4 بسبب الأكسدة الطرفية/الرطوبة). تم الانتهاء من التصحيحات قبل حدوث أي تعثر، مما أدى إلى منع انقطاع التيار الكهربائي غير المخطط له، أو احتراق المعدات، أو حوادث الصدمات الكهربائية.
تشغيل المعدات بدون خطأ؛ على الرغم من بيئة ورشة العمل القاسية التي تتميز بدرجات الحرارة المرتفعة والزيت والاهتزاز، فإن جميع المحولات ذات النواة المنفصلة تعمل بثبات دون أي تشقق أو تآكل أو انحراف في الدقة، مما يحافظ على معدل سلامة المعدات بنسبة 100%.
تعد محولات التيار المتبقية ذات النواة المنفصلة هي المكونات الأساسية المفضلة لتعديل أنظمة توزيع الطاقة القديمة لمنع الحرائق الكهربائية. إنها تعمل بشكل فعال على حل نقاط الألم الرئيسية المرتبطة بالمحولات التقليدية من النوع الثابت - وهي الحاجة إلى انقطاع التيار الكهربائي وقطع الأسلاك، وفترات التثبيت الطويلة، وتعطيل الإنتاج والعمليات التجارية.
وهي مناسبة بشكل خاص للبيئات التي تكون فيها استمرارية إمدادات الطاقة أمرًا بالغ الأهمية، مثل المنشآت الصناعية والمجمعات التجارية ومراكز البيانات والمستشفيات. تتيح هذه المحولات إجراء ترقيات متوافقة لأنظمة مراقبة التيار المتبقي مع عدم توقف الإنتاج والحد الأدنى من التعديلات الهيكلية، وتحقيق التوازن بين الامتثال للسلامة والاستقرار التشغيلي وفعالية التكلفة. إنها تمثل حلاً فعالاً للغاية من حيث التكلفة لتحسين السلامة الكهربائية لأنظمة توزيع الطاقة الحالية.
