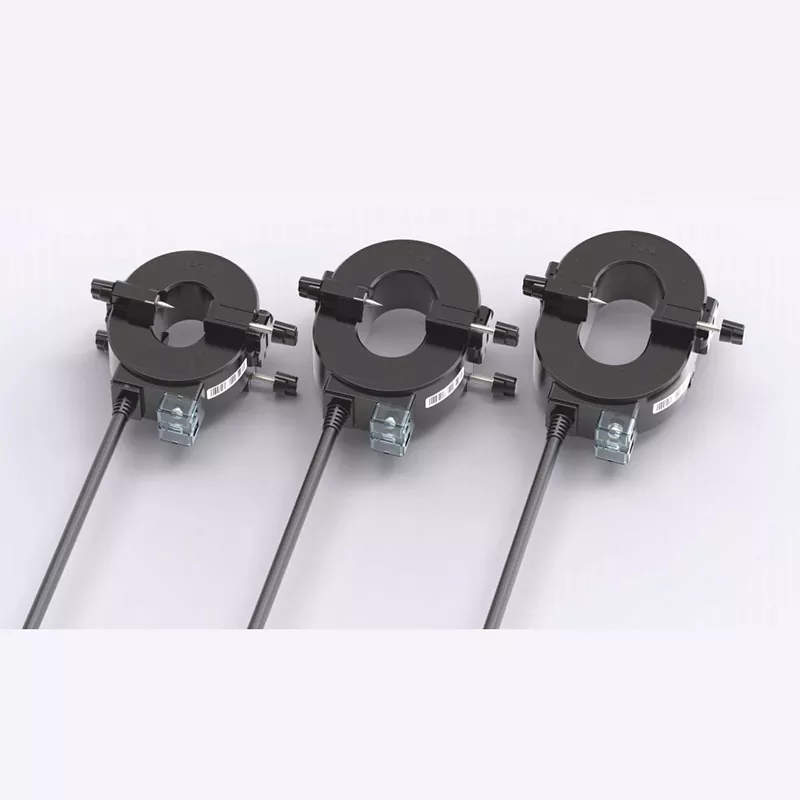

CTHW9 محول تيار مقاوم للماء خارجيتم تصميمه للحصول على تيار موثوق به في أنظمة توزيع الطاقة ذات الجهد المنخفض، خاصة عندما يكون التعرض الخارجي وقيود التعديل التحديثي والتشغيل المستمر من الاهتمامات الرئيسية. كشركة مصنعة وموردة محترفة في الصين،جونراي الكهربائيةتطور سلسلة CTHW9 بهيكل منقسم، وآلية قفل لولبية مزدوجة متناظرة، ونواة من الصلب السيليكوني عالي النفاذية، وحماية IP65 لدعم المراقبة الدقيقة دون الحاجة إلى تفكيك الكابل أو إيقاف تشغيل النظام.
أدى الطلب المتزايد على الإدارة الذكية للكهرباء إلى جعل القياس الحالي الموثوق به أمرًا ضروريًا في المنشآت الصناعية والمباني التجارية وصناديق التوزيع الخارجية وشبكات الطاقة الذكية. قد يكون من الصعب تركيب محولات التيار التقليدية عندما لا يمكن فصل الكابلات الموجودة أو عندما تعمل المعدات بشكل مستمر.
يعالج محول التيار المقاوم للماء CTHW9 الخارجي هذه التحديات من خلال هيكل التثبيت المثبت والبنية المقاومة للطقس. تدعم خيارات الفتحات المتعددة الكابلات ذات الجهد المنخفض بأقطار مختلفة، بينما يساعد قلب السيليكون الفولاذي عالي النفاذية والموجه نحو الحبوب على توفير الحصول على تيار ثابت. اعتمادًا على التكوين، يمكن للمحول أن يدعم تطبيقات القياس بدقة فئة 0.5 أو فئة 1 أو يمكن تخصيصه للكشف عن التيار المتبقي بدون تسلسل.
يقوم محول التيار، الذي يطلق عليه عادةً CT، بتحويل التيار المتدفق عبر موصل أساسي إلى إشارة ثانوية قابلة للقياس يمكن استخدامها بواسطة العدادات وأنظمة المراقبة ومعدات الحماية ومنصات إدارة الطاقة الذكية.
الCTHW9 محول تيار مقاوم للماء خارجيتم تطويره خصيصًا لمراقبة الكابلات ذات الجهد المنخفض وتطبيقات التعديل التحديثي. على عكس أجهزة CT التقليدية عبر الفتحات التي قد تتطلب فصل الكابل أو تعديلًا جوهريًا، فإن بنيتها ذات النواة المنقسمة تسمح بفتح الجهاز، ووضعه حول كابل موجود، وإغلاقه بأمان.
وهذا يجعلها ذات قيمة خاصة عندما يجب أن تظل البنية التحتية الكهربائية عاملة. وبالتالي، يمكن لخطوط الإنتاج الصناعي، والمرافق التجارية، والمراكز اللوجستية، وأنظمة التوزيع الخارجية أن تقدم نقاط مراقبة تيار إضافية مع انقطاع أقل بكثير.
وفقًا لمعلومات منتج Junray Electrical، تم تصميم سلسلة CTHW9 للتطبيقات بما في ذلك قياس توزيع الطاقة ذات الجهد المنخفض، ومراقبة استهلاك الطاقة، وحماية التيار المتبقي، ومراقبة طاقة السلامة من الحرائق، وأنظمة توزيع الطاقة الذكية.
يستخدم CTHW9 آلية قفل مزدوجة اللولب متناظرة. أثناء التثبيت، يمكن شد الجانبين بالتناوب، مما يساعد على توزيع القوة الميكانيكية بالتساوي عبر غلاف المحول.
يعزز هذا التصميم الاتصال الوثيق في الواجهة الأساسية ويقلل من مشاكل المحاذاة المحتملة. تساعد دبابيس القفل أيضًا على منع المحول من الانزلاق أو الدوران حول الكابل، وهو أمر مفيد بشكل خاص في البيئات المعرضة للاهتزاز من المحركات والمراوح وغيرها من المعدات.
تستخدم الأنظمة الكهربائية المختلفة أقطارًا مختلفة للكابلات، لذلك نادرًا ما يكون التصوير المقطعي المحوسب بمقاس واحد يناسب الجميع عمليًا. توفر سلسلة CTHW9 أحجامًا مختلفة للفتحة الداخلية لمطابقة الكابلات ذات الجهد المنخفض المختلفة.
يستخدم المحول نواة فولاذية من السيليكون موجهة نحو الحبوب مع نفاذية مغناطيسية عالية وفقدان مغناطيسي منخفض. وهذا يدعم نطاق تشغيل خطي واسع ويساعد في الحفاظ على أداء قياس مستقر في البيئات التي قد يوجد فيها تداخل كهرومغناطيسي.
بالنسبة لتطبيقات القياس، يمكن تكوين CTHW9 للحصول على التيار من الفئة 0.5 أو الفئة 1. بالنسبة للمشاريع الموجهة نحو الحماية، يمكن أيضًا تخصيصه كمحول تيار صفري التسلسل للكشف عن التيار المتبقي.
يجب أن تتحمل المعدات الكهربائية الخارجية الرطوبة والغبار وتغيرات درجات الحرارة والتعرض البيئي طويل الأمد. يستخدم CTHW9 بلاستيكًا هندسيًا مثبطًا للهب عالي القوة في غلافه ووعاء راتنجات الإيبوكسي المفرغ داخليًا.
يوفر الهيكل الحاصل على تصنيف IP65 الحماية ضد دخول الغبار ونفاثات الماء، مما يساعد المحول على العمل بشكل موثوق في صناديق التوزيع الخارجية، والمنشآت الصناعية، وأنفاق المرافق تحت الأرض، والأعمدة الكهربائية الرطبة.
يشتمل CTHW9 أيضًا على العديد من التفاصيل الموجهة للتثبيت:
عند شراء محول تيار، يجب على مهندسي الكهرباء تقييم التيار أكثر من الاسمي. يؤثر حجم الفتحة والدقة والوظيفة المقصودة وبيئة التثبيت والتكوين الثانوي على ما إذا كان التصوير المقطعي مناسبًا لمشروع معين.
| غرض | خصائص CTHW9 | قيمة التطبيق النموذجية |
|---|---|---|
| نوع المنتج | محول تيار منفصل مقاوم للماء في الهواء الطلق | مراقبة كابلات الجهد المنخفض |
| النطاق الحالي | تقريبا. 5 أمبير - 4000 أمبير، حسب الطراز | دوائر صغيرة إلى عالية التيار |
| دقة | فئة 0.5 أو فئة 1 لتكوينات القياس | مراقبة وقياس الطاقة |
| المواد الأساسية | فولاذ السيليكون الموجه نحو الحبوب | أداء مغناطيسي مستقر |
| تصنيف الحماية | IP65 | البيئات الخارجية والرطبة |
| تثبيت | تصميم مشبك على شكل قلب منفصل | التحديثية للنظام الحالي |
| التخصيص | النسبة والفتحة والإخراج ومعلمات التسلسل الصفري | المتطلبات الخاصة بالمشروع |
نظرًا لأن المعلمات الكهربائية الدقيقة تعتمد على النموذج والتطبيق المحدد، يجب على المشترين تأكيد نسبة التيار المطلوبة، والقطر الخارجي للكابل، والإخراج الثانوي، وفئة الدقة، ومتطلبات الحماية قبل تقديم الطلب.
إن الجمع بين التركيب ثنائي النواة وحماية البيئة يجعل CTHW9 مناسبًا لمجموعة واسعة من سيناريوهات مراقبة الطاقة.
قد يكون لدى المصانع والمباني التجارية القديمة أنظمة توزيع فعالة دون وجود عدادات فرعية كافية. يمكن أن يؤدي تركيب CTs إضافية إلى توفير البيانات الحالية على مستوى الدائرة دون إجراء تعديلات واسعة النطاق على الكابلات الموجودة.
يمكن مراقبة خطوط الإنتاج وضواغط الهواء ومعدات المرافق والأحمال الكهربائية الكبيرة الأخرى بشكل فردي. ومن ثم يمكن للبيانات الحالية أن تدعم إحصاءات الطاقة، وتحليل الأحمال، وتحسينات كفاءة استخدام الطاقة.
عند تكوينه كمحول تيار صفري التسلسل، يمكن للجهاز اكتشاف التيار المتبقي والعمل مع معدات الحماية من التسرب. وهذا يجعلها مفيدة لمراقبة السلامة الكهربائية.
تتطلب دوائر الطاقة الخاصة بالسلامة من الحرائق مراقبة موثوقة لحالة التشغيل. يمكن دمج CTHW9 في بنيات المراقبة التي تتعقب التيار والتيار المتبقي في دوائر التوزيع ذات الصلة.
المحولات الحالية هي مكونات الاستشعار الأساسية لأنظمة الطاقة الرقمية. يمكن دمج إشارات قياس CTHW9 مع منصات مراقبة الطاقة ومحطات إنترنت الأشياء لدعم جمع البيانات عن بعد وتحليل الاتجاهات والكشف المبكر عن الأخطاء.
يهدف الهيكل ذو النواة المنفصلة إلى تبسيط التركيب الميداني، ولكن يجب دائمًا تنفيذ الأعمال الكهربائية بواسطة موظفين مؤهلين بشكل مناسب باتباع إجراءات السلامة المعمول بها.
أحد متطلبات السلامة المهمة هو عدم ترك الدائرة الثانوية لمحول التيار مفتوحة أثناء تنشيط الدائرة الأولية. يمكن أن يؤدي الجهد العالي المستحث إلى مخاطر خطيرة على السلامة. ولذلك ينبغي اتباع إجراءات قصر واختبار CT المناسبة أثناء التثبيت والصيانة.
بالنسبة للمهندسين وفرق المشتريات التي تقارن موردي المحولات الحاليين، يجب التحقق من العوامل التالية قبل اختيار النموذج:
محترفالصين المصنعة للمحولات الحاليةيجب أن تكون أيضًا قادرة على تقديم المساعدة الفنية في الاختيار بدلاً من مجرد توفير مكون قياسي.
يوضح مشروع تحديث مجمع الخدمات اللوجستية الذكي في شياوشان، هانغتشو، قيمة تكنولوجيا استشعار التيار المنفصل في منشأة التشغيل. يحتوي الموقع على 172 دائرة توزيع ذات جهد منخفض وتتجاوز تكاليف الكهرباء السنوية 3.2 مليون يوان صيني. ونظرًا لأن عمليات سلسلة التبريد والفرز الآلي لا يمكنها تحمل الانقطاعات الطويلة، فقد كانت الطرق التقليدية لقطع الكابلات التحديثية غير عملية.
استخدم المشروع محولات تيار مقسمة النواة لإنشاء مراقبة على مستوى الدائرة دون انقطاع الطاقة. ويدعم النظام الناتج حساب كهرباء المناطق، وتنبيهات الأحمال غير الطبيعية، وتحليل استهلاك الطاقة.
| عامل المشروع | النتيجة المبلغ عنها |
|---|---|
| نقاط المراقبة | 172 دائرة الجهد المنخفض |
| متوسط وقت التثبيت | حوالي 8 دقائق لكل وحدة |
| خفض تكلفة التحديثية | حوالي 35% |
| توفير الطاقة الشهري | حوالي 18,000 كيلوواط ساعة |
| التوفير السنوي المتوقع في تكاليف الكهرباء | أكثر من 200,000 يوان |
| نزاهة التصوير المقطعي المحوسب بعد التعديل التحديثي | 100% اعتبارًا من يوليو 2026 |
يوضح المشروع مبدأً مهمًا: بالنسبة لمنشأة التشغيل، لا تقتصر قيمة محول التيار على دقة القياس. يمكن أن تؤثر كفاءة التثبيت، واستمرارية النظام، والقدرة على التكيف مع المساحة، وحماية البيئة، والتوافق مع منصات المراقبة الذكية على القيمة الإجمالية للمشروع.
بالنسبة لمعدات المراقبة الكهربائية، تعد جودة التصنيع المتسقة أمرًا ضروريًا لأن أخطاء القياس أو مشاكل العزل يمكن أن تؤثر على وظائف المراقبة والحماية النهائية.
تنص شركة Junray Electrical على أن سلسلة CTHW9 الخاصة بها تخضع للاختبار قبل الشحن، بما في ذلك معايرة الدقة واختبار تحمل الجهد الكهربي لتردد الطاقة وفحوصات أداء العزل. توفر الشركة أيضًا التخصيص للنسب الحالية وأبعاد الفتحة وتكوينات الإخراج ومعلمات التسلسل الصفري.
يتم دعم المنتج من قبل فريق فني محترف لاختيار الطراز والمساعدة الفنية بعد البيع، ويكون ضمان المنتج المذكور لمدة عام واحد. يمكن أن تكون هذه العوامل ذات قيمة خاصة بالنسبة للمقاولين الهندسيين والموزعين الذين يشترون محولات التيار لتكوينات المشروع المتعددة.
يجمع CTHW9 بين غلاف بلاستيكي هندسي مقاوم للهب مع وعاء راتنجات الإيبوكسي المفرغ وتصنيف حماية IP65. يساعد تركيبها المحكم على حماية المكونات الداخلية من الغبار والرطوبة والتآكل في التركيبات الخارجية المناسبة.
لا، لقد تم تصميم هيكلها ثنائي النواة بحيث يتم تثبيتها حول كابل حالي منخفض الجهد، وهو ما يمكن أن يبسط إلى حد كبير مشاريع التعديل التحديثي حيث يكون قطع الكابل أو انقطاع الطاقة لفترة طويلة أمرًا غير مرغوب فيه.
اعتمادًا على النموذج والتكوين المحددين، تم تصميم السلسلة لتطبيقات الاستحواذ الحالية التي تتراوح من 5 أمبير إلى 4000 أمبير تقريبًا. يجب اختيار النسبة الصحيحة وفقًا لمتطلبات الدائرة الفعلية.
نعم. يمكن تخصيص المنتج كمحول تيار صفري التسلسل للكشف عن التيار المتبقي ويمكن إقرانه بمعدات مناسبة للحماية من التسرب أو مراقبة السلامة من الحرائق.
قم بقياس القطر الخارجي الفعلي للكابل وحدد فتحة تسمح للكابل بالجلوس بشكل صحيح داخل التصوير المقطعي دون إزالة زائدة أو تداخل ميكانيكي. للاختيار الخاص بالمشروع، استشر الشركة المصنعة بخصوص أبعاد الكابل والمتطلبات الحالية.
نعم. تنص شركة Junray Electrical على أنه يمكن تخصيص النسب الحالية وأحجام الفتحة وتكوينات الإخراج ومعلمات التسلسل الصفري وفقًا لمتطلبات المشروع.
الCTHW9 محول تيار مقاوم للماء خارجييجمع بين التثبيت ثنائي النواة، والقفل اللولبي المزدوج المتناظر، وتقنية النواة المغناطيسية عالية النفاذية، وحماية IP65، وخيارات التكوين المرنة لمواجهة التحديات العملية لمراقبة الطاقة ذات الجهد المنخفض الحديثة. إن قدرته على دعم المشاريع التحديثية دون تفكيك الكابلات تجعله مناسبًا بشكل خاص للمنشآت الصناعية والمباني التجارية وأنظمة التوزيع الخارجية ومشاريع إدارة الطاقة وتطبيقات الطاقة الذكية.
للمشترين الذين يبحثون عن موثوقةالصين المورد، الشركة المصنعة، أو المصنعبالنسبة لحلول محولات التيار المخصصة، يمكن لشركة Junray Electrical تقديم إرشادات لاختيار المنتج والتخصيص الموجه نحو المشروع. إذا كنت تخطط لنظام جديد لمراقبة الطاقة أو ترقية شبكة التوزيع الحالية،اتصل بنامع النسبة الحالية وقطر الكابل ومتطلبات الدقة وبيئة التثبيت وسيناريو التطبيق للحصول على حل CTHW9 مناسب ودعم فني احترافي.
