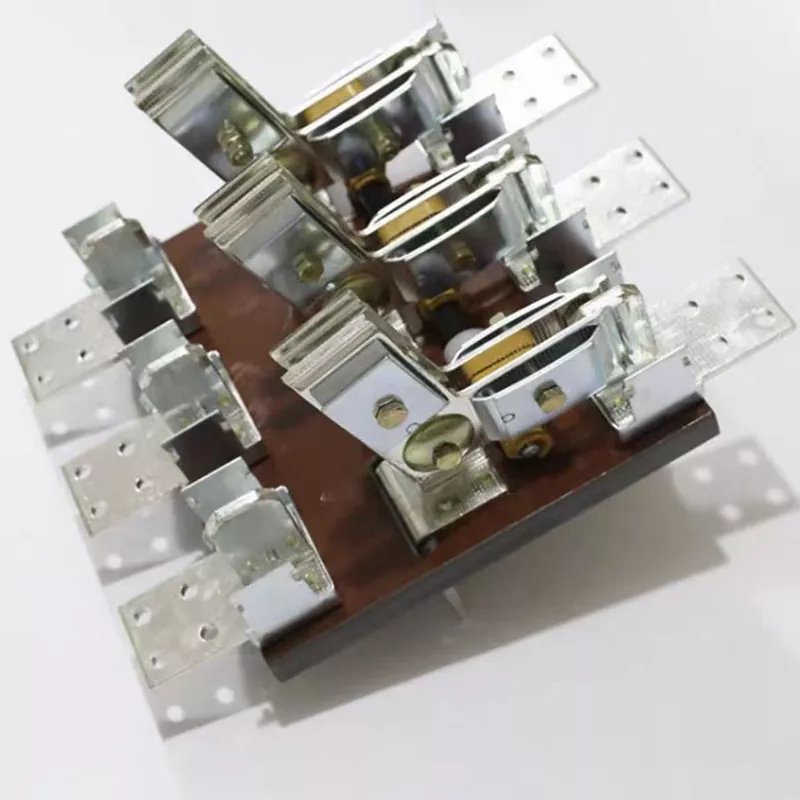

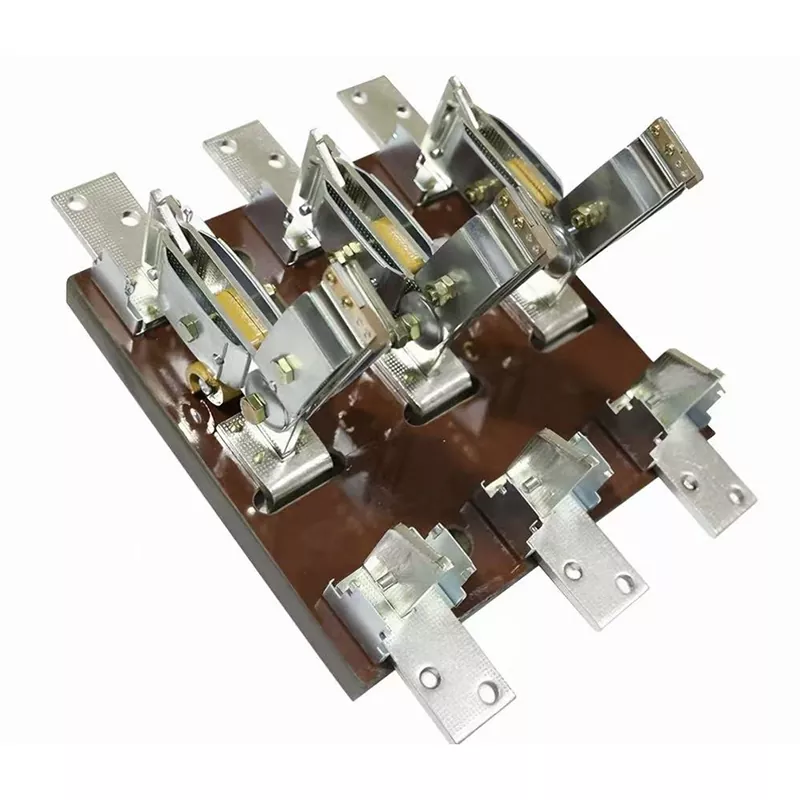

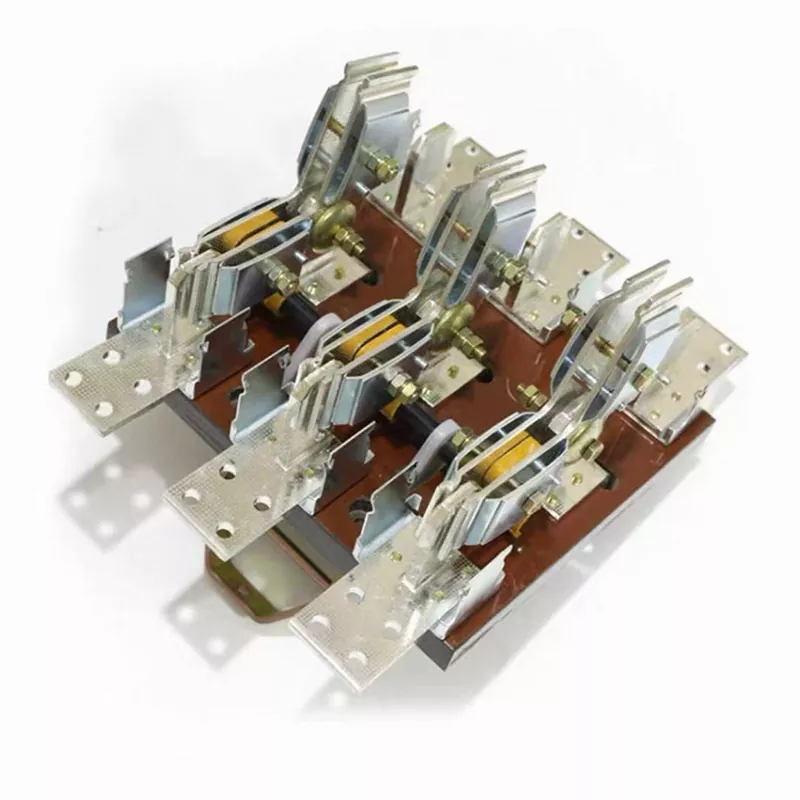

مفتاح سكين الجهد المنخفض

هل تواجه صعوبة في اختيار مفتاح للدوائر ذات الجهد المنخفض ذات التيار العالي؟ يعد استخدام قواطع الدائرة أمرًا مكلفًا للغاية، وبالنسبة للدوائر التي نادرًا ما يتم عزلها مرة واحدة سنويًا، فإن أجهزة الفصل الإلكترونية المعقدة تمثل في الواقع مخاطر محتملة للخطأ؛ أثناء استخدام مفاتيح السكين ذات الطراز القديم بدون أغطية إخماد القوس، يُحظر تمامًا العمل تحت الحمل. بمجرد حدوث خطأ، سيحدث حادث ماس كهربائى للفلاش القوسي.

قام مفتاح السكين ذو الجهد المنخفض من شركة Junray Electrical بإجراء ترقيات رئيسية استنادًا إلى مفتاح السكين التقليدي - مما أدى إلى إضافة غطاء مخصص لقمع القوس. يمكّنه هذا التحسين من الحصول على القدرة على مقاطعة تيارات الحمل العادية، مما يؤدي إلى تغيير كامل لمحدودية مفاتيح السكين العادية التي يمكنها فقط "العزل بدون تحميل". فهو يوفر لك أمان قواطع الدائرة عندما تحتاج إلى قطع الدوائر ذات التيار العالي، مع الحفاظ على التكلفة المنخفضة ونقطة القطع البديهية لمفاتيح السكين، مما يحل بشكل مثالي التناقض بين "استخدام أداة كبيرة جدًا لمهمة صغيرة" و"المخاطر التشغيلية".

قدرة حمل تيار عالية للغاية ونقطة كسر مرئية

تكمن القدرة التنافسية الأساسية لمفتاح سكين الجهد المنخفض في قدرته القوية على حمل التيار وبنيته الميكانيكية البديهية:

القدرة الاستيعابية للتيار العالي للغاية 4000 أمبير: هذه منطقة لا يمكن لقواطع الدائرة البلاستيكية العادية الوصول إليها. إن مفتاح السكين الخاص بنا لديه نطاق تيار مقدر من 100 أمبير إلى 4000 أمبير، والذي يمكن أن يلبي بسهولة متطلبات توزيع الطاقة ذات التيار المنخفض للغاية في المصانع، المعادن، الصناعات الكيميائية، إلخ. بالنسبة لعزل الخطوط الرئيسية، فهو بلا شك "الرجل الكبير".

مع غطاء إطفاء القوس والتشغيل القابل للتحميل: مجهز بغطاء إطفاء القوس الطيني المصمم خصيصًا، باستخدام مبدأ إطفاء القوس الشبكي، يمكنه تبريد وإطفاء القوس الناتج أثناء الفتح بسرعة. وهذا يعني أنه يمكنك فتح وإغلاق تيارات الحمل العادية بأمان دون القلق بشأن تلف حرق القوس في جهات الاتصال، مما يعزز بشكل كبير سلامة وراحة التشغيل.

الحد الأدنى من الهيكل، معدل الفشل صفر: التخلي عن النوابض المعقدة، وقضبان التوصيل والمكونات الإلكترونية، وهي تعتمد أنقى هيكل رافعة ميكانيكية. يوفر هذا التصميم "على طراز الدمبل" معدل فشل منخفض للغاية، ولا يتطلب أي صيانة تقريبًا، وهو مناسب بشكل خاص لسيناريوهات العزل المثبتة في الخزانات التي يتم تشغيلها مرة واحدة فقط كل بضع سنوات، مما يحقق حقًا "فقط قم بالتثبيت ولا تقلق بشأن ذلك بعد الآن".

التصنيع الاحترافي

باعتبارها شركة مصنعة محترفة تتمتع بخبرة تصنيع واسعة، تتبع شركة Junray Electrical بشكل صارم المعايير الوطنية لمفاتيح السكين ذات الجهد المنخفض HD13 في إنتاجها. نحن ندرك جيدًا المتطلبات الصارمة للتوصيل والعزل في التيارات العالية، وبالتالي لا نساوم في اختيار المواد.

المكونات الموصلة لمفتاح السكين منخفض الجهد هذا مصنوعة من وصلات سكين نحاسية عالية الجودة، مع مقاومة منخفضة وموصلية ممتازة. إنها تولد حرارة قليلة جدًا أثناء التشغيل بالتيار العالي وتتميز بمقاومة عالية للتآكل. لوحة القاعدة العازلة مصنوعة من البلاستيك المضغوط بالألياف الزجاجية عالي القوة، والذي يتميز بخصائص عزل ممتازة ومثبطات اللهب، مما يضمن بقاءه صلبًا حتى في البيئات الصناعية القاسية. يخضع كل مفتاح لاختبارات صارمة لارتفاع درجة حرارة التشغيل، وتردد الطاقة الذي يتحمل الجهد الكهربي، والحياة الميكانيكية قبل مغادرة المصنع، مما يضمن أن تشغيل الرافعة خفيف ومرن، وأن نقاط الاتصال متصلة بإحكام وبشكل موثوق.

المواصفات الفنية

السيناريوهات القابلة للتطبيق

توزيع الطاقة بالمصنع: عزل الطاقة وصيانة جانب الجهد المنخفض للمحولات الكبيرة والقضبان الرئيسية.

توزيع الطاقة عالية التيار: التبديل اليدوي للتيارات العالية للغاية في صناعات مثل المعادن والطلاء الكهربائي والهندسة الكيميائية.

توزيع الطاقة الريفية/المؤقتة: المفاتيح الرئيسية لمحطات ضخ الري الزراعي وإمدادات الكهرباء المؤقتة في مواقع البناء.

عزل الصيانة: كنقطة فصل واضحة، فهو يضمن السلامة الشخصية لموظفي صيانة خطوط الكهرباء.

التعليمات

سؤال: ما هي الاختلافات بين مفتاح السكين هذا ومفتاح السكين العادي؟

الإجابة: يكمن الاختلاف الأكبر في قدرة إطفاء القوس. لا تحتوي مفاتيح السكين العادية على غطاء إطفاء قوسي، ويمنع منعا باتا سحب المفتاح تحت الحمل، لأنه قد يسبب أقواس خطيرة؛ ومع ذلك، فإن مفتاح سكين الجهد المنخفض لدينا مجهز بغطاء خاص لإطفاء القوس الطيني، مما يتيح الفصل الآمن لتيارات الحمل العادية. نطاق التشغيل أوسع والسلامة أعلى.

سؤال: مع تيار 4000 أمبير، هل سيولد هذا المفتاح حرارة زائدة؟

الجواب: لقد اعتمدنا اتصالات سكين سبائك النحاس عالية الجودة. يتمتع النحاس بموصلية عالية للغاية ومقاومة التلامس منخفضة جدًا. مع تصميم معقول لتبديد الحرارة، حتى في ظل حمولة كاملة تبلغ 4000 أمبير، يمكن التحكم في ارتفاع درجة الحرارة ضمن النطاق القياسي الوطني، مما يضمن التشغيل المستقر على المدى الطويل.

سؤال: هل العملية صعبة؟

الإجابة: هذا المنتج مجهز بآلية تشغيل رافعة محسنة. ومن خلال الاستفادة من مبدأ الرافعة المالية، يتم تضخيم عزم الدوران التشغيلي. حتى بالنسبة للمحول كبير الحجم بسعة 4000 أمبير، يمكن للمشغل إكمال إجراءات الفتح والإغلاق بسهولة ودون عناء دون الحاجة إلى أدوات إضافية.

جونراي للخدمات الكهربائية

من خلال اختيار Junray Electrical، لديك ميزة وجود فريق محترف مكون من 50 شخصًا، بما في ذلك 5 مهندسي عروض أسعار بدوام كامل، والذين يمكنهم تزويدك بخدمات مخصصة سريعة ودقيقة. ونعد بتقديم استجابة سريعة عالمية 7 × 24 ساعة. إذا كنت تبحث عن مفتاح سكين منخفض الجهد يمكنه التعامل مع التيارات العالية، وغير مكلف، وآمن للتشغيل، فلا تتردد بعد الآن. اتصل بنا على الفور للحصول على استشارة فنية وعروض أسعار مجانية، ودع شركة Junray Electrical تقوم ببناء نظام توزيع طاقة اقتصادي وآمن وفعال لك.

نظرة عامة على المشروع التحديثي

I. ملخص المشروع

يتضمن هذا المشروع ترقية وتعديل خزانات توزيع الطاقة ذات الجهد المنخفض في ورشة تصنيع مواد البناء. تم تجهيز الورشة بأحمال عالية الطاقة وعالية التأثير مثل الكسارات والأحزمة الناقلة وضواغط الهواء. استخدمت خزانات التوزيع ذات الجهد المنخفض الأصلية قواطع الدائرة فقط للدوائر الواردة والصادرة، وتفتقر إلى نقاط عزل مرئية ومستقلة. أثناء الصيانة الروتينية، أو استبدال الخزانة، أو خدمة الكابلات، فإن الاعتماد فقط على فتح قاطع الدائرة يجعل من المستحيل التحقق بصريًا من انقطاع التيار الكهربائي بالكامل؛ أدى هذا إلى خلق مخاطر كبيرة على السلامة - مثل الجهد المتبقي أو العمل العرضي على الدوائر الحية - وفشل في الامتثال لمعايير صيانة السلامة الكهربائية.

للوفاء بلوائح السلامة الكهربائية الإلزامية التي تتطلب نقطة فصل مرئية للصيانة، تم تركيب مفاتيح السكين ذات الجهد المنخفض من سلسلة HD13 (التي تعمل كمفاتيح عزل مرئية) على الدوائر الواردة وقسم الناقل لخزانات التوزيع. تعمل هذه بمثابة حواجز عزل آمنة، مما يضمن الانفصال المرئي والصيانة الآمنة والعزل الموثوق.

ثانيا. مشاكل قبل التحديثية

عدم وجود نقاط فصل مرئية والصيانة غير الآمنة: اتصالات قاطع الدائرة الداخلية غير مرئية؛ لا يضمن فتح القاطع انقطاع التيار الكهربائي بنسبة 100%، مما يشكل مخاطر اللحام التلامسي والجهد المتبقي والصيانة العرضية للدوائر الحية.

عدم الامتثال لمعايير القبول الكهربائية: تتطلب لوائح توزيع الجهد المنخفض صراحة أن تتميز معدات توزيع الطاقة بنقطة فصل ميكانيكية مرئية؛ التكوينات التي تعتمد فقط على قواطع الدائرة تفشل في قبول فحص السلامة.

موثوقية منخفضة لحالة انقطاع الطاقة: لا يمكن للفحص الخارجي اكتشاف أعطال قاطع الدائرة أو اللحام، مما يؤدي بسهولة إلى سوء التقدير من قبل موظفي الصيانة وحوادث الصدمات الكهربائية المحتملة.

كفاءة صيانة منخفضة ومخاطر عالية: عدم وجود عزل مستقل يعني أن الصيانة المحلية تتطلب إيقاف تشغيل النظام بالكامل، مما يؤدي إلى انقطاع التيار الكهربائي على نطاق واسع وخسائر كبيرة في الإنتاج.

عدم وجود طبقات عزل وقائية: إن عدم وجود طبقة عزل مادية أولية يجعل النظام عرضة لأعطال الدائرة القصيرة التي يمكن أن تسبب انهيارًا عكسيًا للمفاتيح الأولية، مما يشير إلى تسلسل هرمي غير مكتمل للحماية.

ثالثا. خطة تكوين المعدات

وفقًا لمعايير سلامة توزيع الطاقة ذات الجهد المنخفض واحتياجات الصيانة والتشغيل للورشة، تم تركيب مفاتيح السكين ذات الجهد المنخفض من النوع المفتوح من سلسلة HD13 على الدوائر الواردة وقسم الناقل لكل خزانة توزيع. تعمل هذه جنبًا إلى جنب مع قواطع الدائرة لإنشاء تكوين قياسي مزدوج الطبقة: "حماية قاطع الدائرة + عزل مفتاح السكين". مواصفات المعدات الرئيسية

الطراز: HD13-400/31، HD13-600/31 مفتاح سكين ثلاثي الأقطاب منخفض الجهد (مع غطاء إطفاء القوس)

الفولطية المقدرة: نظام توزيع الطاقة ذو الجهد المنخفض 400 فولت

التصنيف الحالي: 400 أمبير - 600 أمبير (مطابق لقدرة الدائرة الواردة الرئيسية لورشة العمل)

الخصائص الهيكلية: كسر ميكانيكي مرئي، جهاز إطفاء القوس، قاعدة عازلة، وصلات نحاسية عالية القوة

المنطق التشغيلي: الإغلاق ينشط الدائرة؛ يؤدي الفتح إلى إنشاء نقطة فصل واضحة المعالم دون أي جهد متبقي

وضع التشغيل: يعالج قاطع الدائرة تبديل الحمل وحماية الدائرة القصيرة؛ يتم استخدام مفتاح السكين فقط لعزل عدم التحميل

تكوين السلامة: مقبض تشغيل معزول، آلية قفل مضادة للتشغيل الخاطئ، حماية القوس (يمنع تقوس الدوائر القصيرة)

رابعا. يسلط الضوء على التطبيق

يضمن الكسر المرئي سلامة الصيانة المطلقة: يتم كشف جهات الاتصال بالكامل عند الفتح؛ يمكن التحقق من حالة انقطاع التيار الكهربائي بصريًا، مما يزيل مخاطر الجهد المتبقي أو العمل المباشر العرضي.

يتوافق مع المعايير الوطنية الإلزامية: يلبي متطلبات توزيع الجهد المنخفض لـ "نقطة فصل مرئية بوضوح" أثناء الصيانة؛ اجتاز الإشراف على السلامة وفحص الإكمال الكهربائي في المحاولة الأولى.

تعمل الحماية مزدوجة الطبقة على تعزيز موثوقية النظام: يتعامل قاطع الدائرة مع التعثر الوقائي بينما يوفر مفتاح السكين عزلًا ماديًا؛ التقسيم الواضح للعمل والتسلسل الهرمي يزيل مخاطر فشل التبديل.

إمكانية إطفاء القوس للتبديل بدون تحميل: مزود بغطاء إطفاء القوس لدعم الفتح/الإغلاق الآمن في ظل ظروف عدم التحميل دون حدوث قوس أو تآكل التلامس.

هيكل بسيط لا يحتاج إلى صيانة: التصميم الميكانيكي البحت يضمن انخفاض معدلات الفشل والتوصيل المستقر؛ لا يوجد ارتفاع في درجة الحرارة أو اتصالات فضفاضة أثناء التشغيل على المدى الطويل.

V. النتائج التشغيلية بعد التعديل التحديثي

القضاء على مخاطر سلامة الصيانة: يمكن تأكيد حالة انقطاع التيار الكهربائي بصريًا قبل كل مهمة صيانة، مما يمنع تمامًا الصيانة المباشرة وحوادث الصدمات الكهربائية؛ تحسين السلامة التشغيلية بشكل ملحوظ.

الامتثال الكامل للفحص: يعالج عدم وجود عزل مادي في نظام توزيع الجهد المنخفض؛ تكوين المعدات متوافق تمامًا، مما يضمن النجاح السلس في عمليات التفتيش على معايير السلامة الكهربائية.

التحكم الدقيق في نطاق انقطاع التيار الكهربائي: يسمح بالعزل والصيانة المستقلة لخزانة واحدة دون إغلاق قسم التوصيل بالكامل، مما يقلل بشكل فعال من خسائر الإنتاج. تشغيل مستقر للنظام: تضمن الاتصالات النحاسية عالية الجودة اتصالاً ممتازًا؛ لا يوجد ارتفاع في درجة الحرارة أو الأكسدة أو فشل الاتصال أثناء عملية التحميل الكامل.

عمر خدمة طويل وتكاليف تشغيل وصيانة منخفضة: يتميز الهيكل الميكانيكي البحت بالمتانة والموثوقية، ولا يتطلب أي صيانة فعليًا ويضمن التشغيل طويل الأمد بدون أي عطل.

سادسا. ملخص الحالة

يعد مفتاح السكين ذو الجهد المنخفض (مفتاح العزل HD13) جهاز عزل أساسي للسلامة لخزانات توزيع الطاقة ذات الجهد المنخفض، وخزانات الطاقة، وترقيات نظام توزيع ورشة العمل. لا يوفر حماية للدائرة ولا يقاطع تيارات الحمل؛ بدلاً من ذلك، تتمثل وظيفتها الأساسية في توفير نقطة فصل ميكانيكية مرئية، لتكون بمثابة خط الدفاع الأخير للسلامة أثناء الصيانة الكهربائية. وهو مكون إلزامي لجميع عمليات توزيع الطاقة الصناعية، وترقيات مرافق المصنع، ومشاريع القبول الموحدة، ويعمل كعنصر أساسي لضمان الامتثال والسلامة والتشغيل والصيانة الموحدة في أنظمة توزيع الطاقة ذات الجهد المنخفض.
