ATS مفتاح نقل تلقائي مزدوج الطاقة-CB

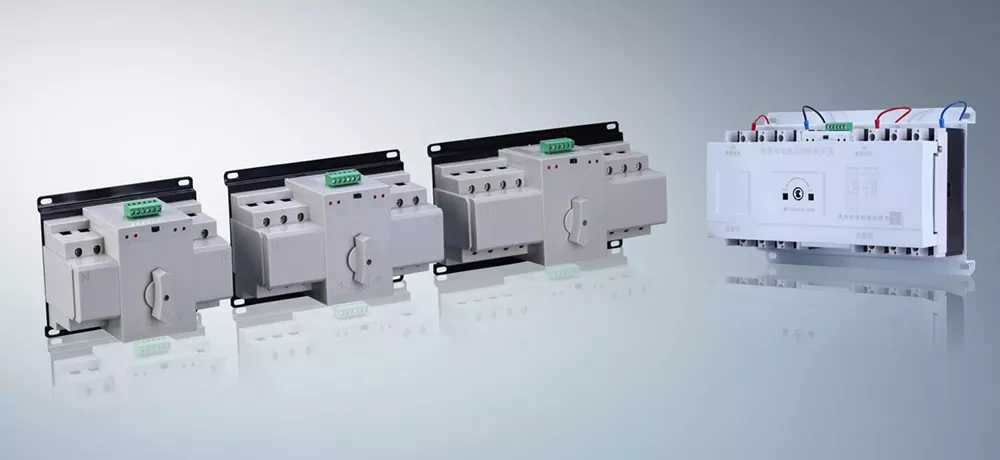

Junray Electrical ATS Dual Power Automatic Transfer Switch-CB هو حل تحويل تلقائي فعال من حيث التكلفة مصمم للأحمال الثانوية مثل إضاءة الطوارئ وأنظمة عادم الحرائق والطاقة الاحتياطية العامة في المباني التجارية والمجمعات السكنية والمصانع الصغيرة. على عكس محولات النقل من فئة الكمبيوتر الشخصي التي تستخدم عوازل باهظة الثمن دون حماية مدمجة، يستخدم هذا الحل من فئة CB قواطع دوائر قياسية مدمجة مع وحدة تحكم ذكية، مما يوفر حماية من الحمل الزائد/الدائرة القصيرة ووظيفة نقل الطاقة تلقائيًا. يتراوح التيار المقدر من 32 أمبير إلى 800 أمبير مع تكوينات 3P/4P، ويتميز بتشابك مزدوج ميكانيكي وكهربائي لمنع الاتصال المتوازي لمصادر الطاقة.

قل وداعًا للتكاليف المرتفعة وانقطاع التيار الكهربائي

على الرغم من أن أداء التبديل على مستوى الكمبيوتر الشخصي ممتاز، إلا أن السعر مرتفع، مما يمثل إهدارًا كبيرًا للأحمال غير الأساسية؛ وفي حالة انقطاع التيار الكهربائي، ستتوقف الأعمال والحياة مع مصدر طاقة واحد. يتخلى مفتاح النقل التلقائي للطاقة المزدوجة ATS-CB من Junray Electrical عن هيكل مفتاح العزل باهظ الثمن ويعتمد حلاً ناضجًا واقتصاديًا لقواطع الدائرة. وهذا يعني أنك لست مضطرًا إلى دفع مبلغ مرتفع للحصول على وظيفة التحويل التلقائي ذات الطاقة المزدوجة الموثوقة. إنه يوازن بشكل مثالي بين التكلفة والأداء، مما يسمح للمستخدمين العاديين بتحمل ضمان "عدم فقدان الطاقة" ويحل تمامًا التناقض بين الميزانية المحدودة والحاجة إلى مصدر الطاقة.

تكلفة منخفضة وموثوقية عالية

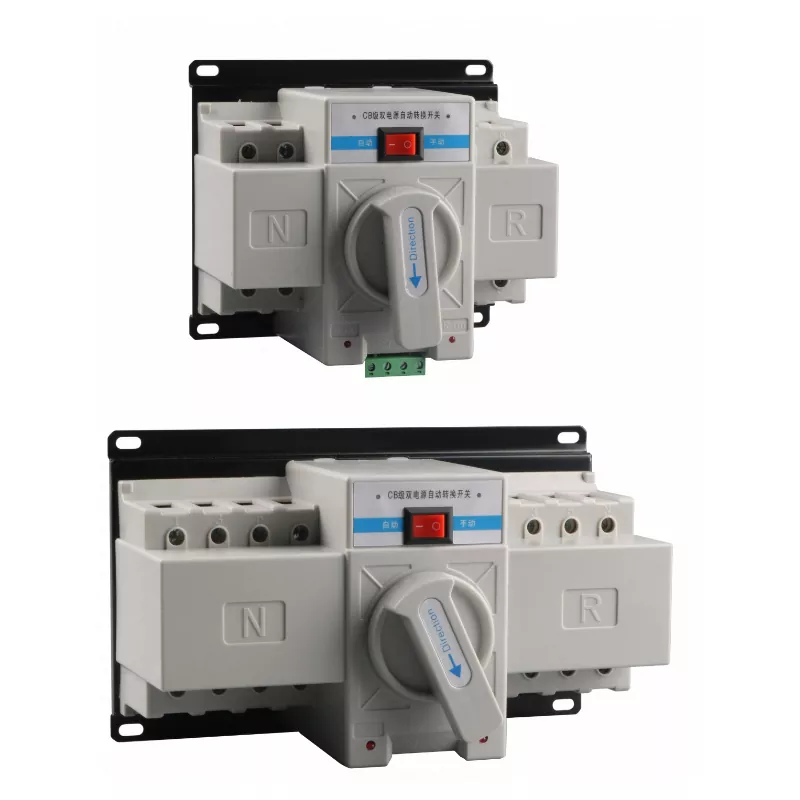

تكمن القدرة التنافسية الأساسية لمفتاح النقل التلقائي ثنائي الطاقة ATS-CB في تصميمه الهيكلي الفريد "قاطع الدائرة + وحدة التحكم":

فعالية عالية من حيث التكلفة: بالمقارنة مع المنتجات على مستوى الكمبيوتر الشخصي، يستخدم الحل على مستوى CB قواطع دوائر قياسية مغلفة بالبلاستيك كمشغل، مما يقلل تكاليف التصنيع بشكل كبير. بالنسبة للأحمال العادية التي لا تتطلب تبديلًا على مستوى المللي ثانية (مثل الإضاءة والمقابس والطاقة العادية)، يعد هذا هو الخيار الأكثر فعالية من حيث التكلفة.

وظائف الحماية المزدوجة: هذه ميزة رئيسية تميزه عن مستوى الكمبيوتر الشخصي. بما أن قاطع الدائرة الكهربائية يتم إستخدامه كمفتاح رئيسي، فهو يأتي مع وظائف الحماية من الحمل الزائد والدائرة القصيرة. سواء كان مصدر الطاقة الرئيسي أو مصدر الطاقة الاحتياطي، بمجرد حدوث تيار غير طبيعي في الخط، سوف يقوم قاطع الدائرة تلقائيًا بقطع العطل، مما يمنع احتراق الخط وتلف المعدات، وهو ما يعادل إعطاء كلا مصدري الطاقة "بدلة مضادة للرصاص".

المراقبة التلقائية السلسة: مع وحدة التحكم الذكية الداخلية، فإنها تراقب جهد التيار الكهربائي في الوقت الحقيقي. عندما يتم إيقاف تشغيل الطاقة الرئيسية، أو فقدان الطور، أو يكون الجهد غير طبيعي، فإنه يمكن تشغيل آلية التبديل تلقائيًا لنقل الحمل إلى مصدر الطاقة الاحتياطية، مما يضمن إمداد الطاقة دون انقطاع. على الرغم من أن وقت التبديل أطول قليلاً من وقت التبديل على مستوى الكمبيوتر الشخصي، إلا أنه يلبي تمامًا احتياجات معظم السيناريوهات المدنية والتجارية.

التصنيع الاحترافي

باعتبارها شركة مصنعة محترفة تتمتع بخبرة فنية عميقة، تلتزم شركة Junray Electrical بشكل صارم بالمعايير الوطنية لمفاتيح النقل الأوتوماتيكية مزدوجة الطاقة على مستوى CB في إنتاجها. لقد تم تجهيز مصنعنا بخط تجميع قاطع الدائرة الكهربائية الناضج ومنصة اختبار وحدة التحكم الذكية، مما يضمن أن كل منتج قوي ومتين.

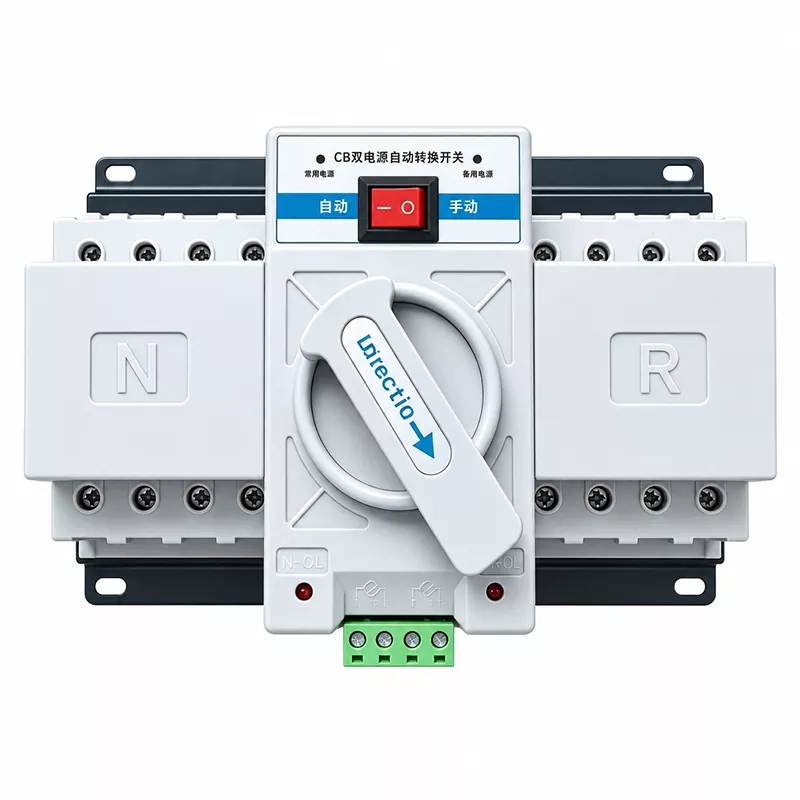

يتميز مفتاح النقل التلقائي ثنائي الطاقة ATS-CB بأقفال ميكانيكية وكهربائية موثوقة للحماية المزدوجة، مما يمنع الدوائر القصيرة الناتجة عن الاتصال المتزامن لمصدري الطاقة. يخضع كل محول لتصحيح أخطاء التشغيل الصارم، واختبار منطق التبديل، واختبار خصائص الحماية قبل مغادرة المصنع، مما يضمن التشغيل المستقر ضمن نطاق تيار واسع من 32 أمبير إلى 800 أمبير، ويوفر لك خدمة تحويل طاقة موثوقة لفترة طويلة.

المواصفات الفنية

السيناريوهات القابلة للتطبيق

توزيع الطاقة في المتاجر: المتاجر والمطاعم وغيرها التي تتطلب مصدر طاقة مزدوجًا ولكن ميزانياتها محدودة.

المناطق السكنية الصغيرة: إضاءة المباني السكنية وإدارة الممتلكات وغيرها للأحمال الثانوية.

المصانع الصغيرة: إمدادات الطاقة المساعدة لخطوط الإنتاج غير الحرجة.

الأنظمة الكهروضوئية الصغيرة: توصيل الشبكة لأنظمة الطاقة الرئيسية وأنظمة توليد الطاقة الكهروضوئية.

الشهادات لدينا

Junray Electrical هي شركة مصنعة معتمدة تتمتع بنظام شامل لضمان الجودة. تشمل شهاداتنا الرئيسية ما يلي:

ISO 9001 – شهادة نظام إدارة الجودة الدولية، مما يضمن جودة المنتج المتسقة والتحسين المستمر.

CE - التوافق مع معايير الصحة والسلامة وحماية البيئة الأوروبية، مما يتيح لمنتجاتنا دخول سوق الاتحاد الأوروبي.

CCC – الشهادة الإلزامية الصينية، إلزامية للمنتجات الكهربائية المباعة في السوق الصينية.

CQC - شهادة الجودة الصينية، مما يدل على الامتثال للمعايير الوطنية للسلامة والأداء الكهربائي.

CNAS – خدمة الاعتماد الوطنية الصينية لتقييم المطابقة، والتحقق من صحة قدرات الاختبار والمعايرة الداخلية لدينا.

يتم تصنيع جميع مفاتيح النقل التلقائي للطاقة المزدوجة من ATS واختبارها بما يتوافق مع المعايير المعمول بها لهذه الشهادات، مما يضمن أداءً موثوقًا وجودة متسقة وقبولًا سلسًا للمشروع.

الضمان ودعم ما بعد البيع

الضمان القياسي: 24 شهرًا من تاريخ التشغيل.

الضمان الممتد: ضمان اختياري ممتد يصل إلى 60 شهرًا متاح عند الطلب.

الدعم الفني: 7 × 24 ساعة استجابة سريعة عالمية. يقدم فريقنا التوجيه الفني عن بعد أثناء التركيب والتشغيل، ويرد على جميع الاستفسارات الفنية خلال 24 ساعة.

قطع الغيار: تتوفر قطع الغيار الشائعة للإرسال السريع لتقليل وقت توقف المعدات.

نظرة عامة على المشروع التحديثي

I. خلفية المشروع

يتضمن هذا المشروع إعادة تأهيل توزيع الطاقة ذات الجهد المنخفض لمجمع تجاري حضري. يضم المبنى الأحمال الحرجة "المستوى 2"، بما في ذلك محلات البيع بالتجزئة، والإضاءة العامة، وأنظمة عادم الحرائق، وأنظمة الإخلاء في حالات الطوارئ، وغرف المعدات ذات الجهد المنخفض. اعتمد نظام التوزيع الأصلي على مصدر طاقة واحد بدون آلية نقل طاقة احتياطية. ونتيجة لذلك، أدت صيانة الشبكة أو أعطال الخطوط أو انخفاض الجهد اللحظي إلى فقدان إجمالي للطاقة عبر القسم، مما تسبب في إيقاف تشغيل المعدات بشكل مفاجئ، وفشل أنظمة طوارئ الحرائق، وانحباس المصاعد، وانقطاع تسجيل المراقبة. شكلت هذه المشكلات مخاطر كبيرة تتعلق بالسلامة من الحرائق وفشلت في تلبية معايير إمدادات الطاقة في حالات الطوارئ للمباني التجارية.

لضمان إمداد الطاقة دون انقطاع للسلامة من الحرائق وأحمال الطوارئ العامة، يتم تركيب مفاتيح النقل التلقائي من فئة CB (ATS) في جميع صناديق توزيع الطوارئ وخزائن طاقة الحرائق. تستخدم هذه الوحدات تكوين قاطع دائرة مزدوج لتمكين التبديل التلقائي بين مصادر الطاقة الرئيسية والاحتياطية، مما يضمن النقل السلس أثناء انقطاع التيار الكهربائي والامتثال لقبول السلامة من الحرائق ومعايير التشغيل التجارية.

ثانيا. قضايا ما قبل التحديثية

مصدر طاقة واحد بدون تكرار؛ يؤدي فقدان الطاقة إلى إيقاف التشغيل الفوري: يعني عدم وجود تبديل للطاقة الاحتياطية أن تقلبات الشبكة أو أعطال الخطوط تسببت في انقطاع الطاقة بشكل فوري عن إضاءة الطوارئ ومراوح عادم الدخان وأنظمة المراقبة.

أنظمة السلامة من الحرائق غير المتوافقة: افتقرت مراوح الإطفاء وإضاءة الطوارئ إلى طاقة احتياطية تلقائية، مما ينتهك "قانون إمدادات الطاقة للحماية من الحرائق في المباني" وفشل في اجتياز عمليات فحص السلامة من الحرائق.

مخاطر عالية وبطء في سرعة التبديل اليدوي: غياب أجهزة التحويل الآلي يتطلب التبديل اليدوي أثناء الانقطاعات؛ جعلت أوقات الاستجابة البطيئة من المستحيل التعامل بشكل فعال مع انقطاع التيار الكهربائي المفاجئ.

تسببت تقلبات الجهد اللحظي في تعطل المعدات: أدى انخفاض جهد الشبكة وانقطاع التيار اللحظي إلى إعادة تشغيل المعدات ذات الجهد المنخفض، وفقدان البيانات، والأعطال المتكررة للمعدات التجارية.

عدم وجود حماية الزائد وماس كهربائى. سوء السلامة: قامت أجهزة النقل التقليدية بالتبديل دون حماية، مما أدى إلى فشلها في عزل الدوائر المعيبة تلقائيًا وخلق خطر الرحلات المتتالية.

ثالثا. خطة تكوين المعدات

واستنادًا إلى خصائص مصدر الطاقة لأحمال المستوى الثاني للمجمع التجاري، ولوائح السلامة من الحرائق، واعتبارات الميزانية، فقد تم اختيار مفاتيح النقل التلقائي من فئة CB للمشروع بأكمله. تتميز هذه الوحدات بتكوين يجمع بين قاطعي دائرة مصغرين مع تشابك ميكانيكي وكهربائي، مما يوفر إمكانات الحماية والتبديل المناسبة لأنظمة عادم الحرائق، وإضاءة الطوارئ، وأحمال الطاقة الاحتياطية العامة.

مواصفات المعدات الرئيسية

الطراز: مفتاح النقل التلقائي من فئة CB (ATS) (ATS القائم على قاطع الدائرة)

الفولطية المقدرة: تيار متردد 380 فولت/220 فولت (أنظمة توزيع الطاقة ذات الجهد المنخفض)

التصنيف الحالي: 63 أمبير - 125 أمبير (مناسب لأحمال الطاقة والإضاءة في حالات الطوارئ عبر أرضيات المبنى)

الهيكل: تكوين قاطع دائرة مزدوج مع حماية مدمجة من الحمل الزائد وقصر الدائرة

وضع التبديل: قابل للتكوين من أجل "النقل التلقائي/الاستعادة التلقائية" أو "النقل التلقائي/عدم الاستعادة التلقائية"

التعشيق: التعشيق القسري الميكانيكي بالإضافة إلى التعشيق الكهربائي (يمنع قصر الدائرة المتوازية لمصدري الطاقة)

وقت التبديل: 0.5-2 ثانية (يلبي متطلبات عدم الانقطاع لأحمال الطوارئ القياسية)

الأحمال المتوافقة: أحمال السلامة من الحرائق من الدرجة الثانية، وإضاءة الطوارئ، ومعدات العادم، وطاقة مرافق المركز التجاري، وأنظمة الجهد المنخفض/الجهد المنخفض جدًا

رابعا. يسلط الضوء على البناء والتطبيق

حماية متكاملة لقواطع الدائرة (أمان عالي): الميزة الأساسية لسيارة ATS من فئة CB هي الحماية المتكاملة لقاطع الدائرة MCB، والتي تتميز بالتعثر التلقائي للأحمال الزائدة والدوائر القصيرة؛ فهو يحمي من الأخطاء قبل التبديل، ويمنع انتشار الأخطاء.

التشابك الميكانيكي والكهربائي المزدوج (يزيل المخاطر المتوازية): يضمن عدم إمكانية إغلاق مصدري الطاقة في وقت واحد، مما يزيل من الناحية الهيكلية خطر حوادث الدائرة القصيرة المتوازية.

فعالة من حيث التكلفة (مناسبة لأحمال الدرجة الثانية): تكلفة أقل وصيانة أبسط مقارنة بوحدات ATS المدمجة من فئة الكمبيوتر الشخصي؛ مثالية لأحمال الطوارئ من الدرجة الثانية في مراكز التسوق والمباني التجارية والمصانع.

الكشف التلقائي عن الجهد الكهربائي والتبديل الذكي: يكتشف تلقائيًا فقدان الجهد أو الجهد المنخفض أو فقدان الطور في مصدر الإمداد الرئيسي؛ يتحول بسرعة إلى مصدر النسخ الاحتياطي ويستعيد الاتصال تلقائيًا عند عودة الطاقة الرئيسية - مما يتيح التشغيل غير المراقب بالكامل.

التثبيت الشامل والتحديث السهل: لا يتطلب تركيب الخزانة المعيارية أي تغييرات في هيكل الدائرة الرئيسية، مما يجعلها مناسبة لتعديل الخزانات القديمة أو إضافة أنظمة توزيع الطاقة في حالات الطوارئ.

V. الأداء التشغيلي بعد التعديل التحديثي

التبديل التلقائي أثناء انقطاع التيار الكهربائي (عدم انقطاع لأحمال الطوارئ): تستمر إضاءة الطوارئ ومراوح عادم الدخان وأنظمة المراقبة في العمل دون انقطاع التيار الكهربائي أو إيقاف تشغيل النظام أثناء وميض الشبكة أو الانقطاعات المرتبطة بالصيانة.

الحماية التلقائية من الأخطاء (يمنع الانتشار): في حالة وجود دائرة كهربائية فرعية قصيرة أو حمل زائد، يقوم قاطع الدائرة بالفصل أولاً لتوفير الحماية، مما يضمن عدم تأثر مصدر الطاقة المنبع والدوائر الأخرى. متوافق تمامًا مع معايير قبول السلامة من الحرائق: منطق مصدر الطاقة الاحتياطية للسلامة من الحرائق شامل وآلية التبديل موثوقة، مما يضمن المرور الناجح لفحص القبول المتخصص للأنظمة الكهربائية للسلامة من الحرائق.

تشغيل مستقر مع عدم وجود عمليات خاطئة أو فشل في التصرف: حدث التبديل الدقيق أثناء اختبارات تقلبات الشبكة وانقطاع التيار الكهربائي المتعددة، مع عدم وجود حالات تبديل غير صحيحة، أو تشويش ميكانيكي، أو أخطاء ارتفاع درجة الحرارة.

تكاليف تشغيل وصيانة منخفضة وكفاءة عالية من حيث التكلفة: يتميز بهيكل بسيط، ومعدل فشل منخفض، وتوافق عالمي للأجزاء، مما يقلل بشكل كبير من تكاليف الصيانة والاستبدال على المدى الطويل.

سادسا. ملخص الحالة

تعد معدات نقل الطاقة المزدوجة من فئة CB الاختيار القياسي لأحمال الطوارئ الثانوية، وأحمال السلامة العامة من الحرائق، وتوزيع الطاقة الاحتياطية في المباني التجارية ومراكز التسوق. يتكون من قاطعي دائرة، ويتميز بالحماية المضمنة، والقدرة على مقاطعة تيارات الأعطال، والأداء العالي من حيث التكلفة؛ إنه يختلف عن المعدات من فئة الكمبيوتر الشخصي (وهي وحدة متكاملة بدون حماية مدمجة، وتوفر تبديل أسرع، وتستخدم للأحمال الأولية). من خلال تحقيق التوازن بين السلامة وفعالية التكلفة، تُعد معدات فئة CB الخيار الأكثر استخدامًا وموثوقًا لعمليات فحص القبول في بناء توزيع الطاقة في حالات الطوارئ، وتعديل الأنظمة القديمة، وترقيات نظام السلامة من الحرائق.

التعليمات

س: ما هو الفرق الرئيسي بين مصادر الطاقة المزدوجة على مستوى CB ومستوى الكمبيوتر الشخصي؟

ج: يكمن الاختلاف الرئيسي في وظائف الحماية والسعر. يتكون مستوى CB (مثل هذا المنتج) من قواطع دوائر ويأتي مع حماية من الحمل الزائد وقصر الدائرة. أنها أرخص ومناسبة للأحمال العامة. يتكون مستوى الكمبيوتر الشخصي من قواطع فصل ولا يتمتع بإمكانية حماية الدائرة القصيرة (يتطلب مصهرًا خارجيًا)؛ تتميز بسرعة تحويل أسرع وأكثر تكلفة ومناسبة للأحمال الأساسية. بالنسبة لمعظم السيناريوهات العادية، يعد مستوى CB هو الخيار الأكثر فعالية من حيث التكلفة.

س: هل يمكن تركيب هذا المفتاح في خزانة توزيع عادية؟

ج: يعتمد مفتاح النقل التلقائي ثنائي الطاقة ATS-CB على تصميم هيكلي موحد، بحجم صغير ومساحة منخفضة. يمكن تركيبه بسهولة في صناديق التوزيع القياسية أو خزائن التحكم، وطريقة التثبيت مشابهة لطريقة تركيب قاطع الدائرة العادي، وهو مريح للغاية.

س: هل يتم دعم عدد التيار والقطب المخصص؟

ج: نعم. يمكننا تخصيص المستويات الحالية التي تتراوح من 32 أمبير إلى 800 أمبير وفقًا لمتطلبات مشروعك، بالإضافة إلى تكوينات القطب 3P أو 4P، لتلبية احتياجات تبديل الطاقة المزدوجة بشكل مثالي.
