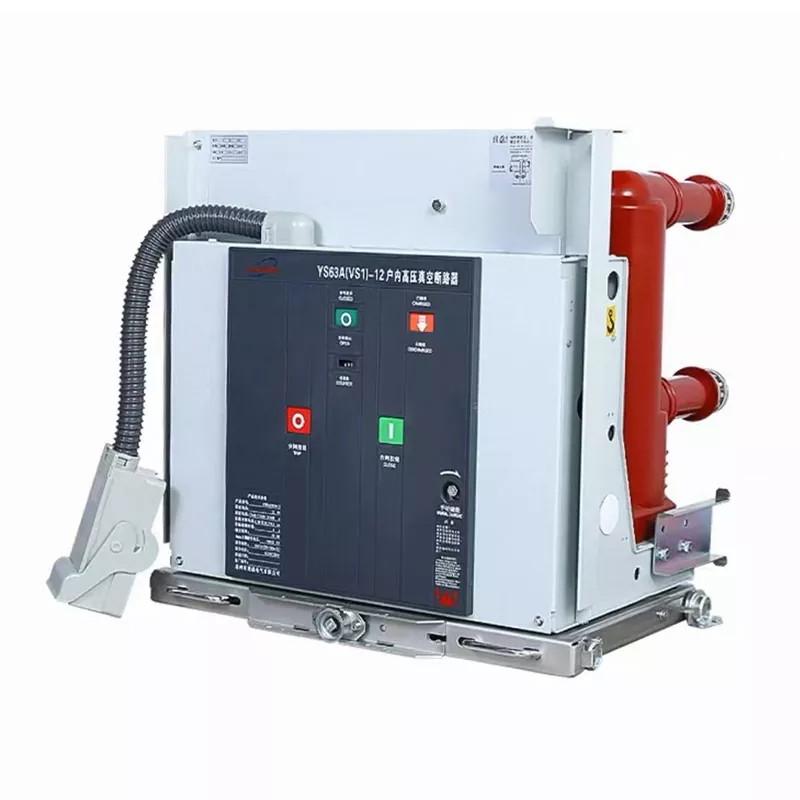

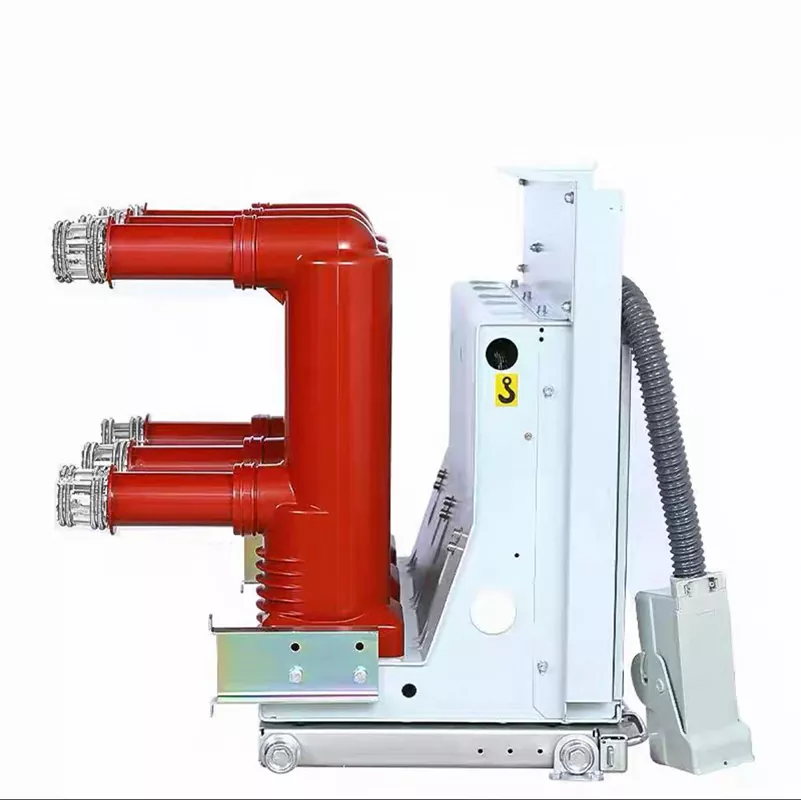

قاطع الدائرة الفراغية VS1

هل أنت قلق من أنه في حالة حدوث ماس كهربائي على خط الجهد العالي، فإن قاطع الدائرة، بسبب عدم قدرته على إطفاء القوس، لن يتمكن من قطع التيار، مما يؤدي إلى حرق المحول أو حتى انفجار؟ في بيئة الجهد العالي 10 كيلو فولت، تكون طاقة القوس هائلة. لم تعد قواطع دوائر الزيت التقليدية أو المفاتيح العادية قادرة على تلبية متطلبات السلامة الصارمة لشبكات الطاقة الحديثة. تم تصميم قاطع الدائرة الكهربائية VS1 من شركة Junray Electrical خصيصًا لمعالجة نقطة الألم الأساسية هذه. نحن نستخدم الفراغ كوسيط لإطفاء القوس ونستفيد من قوة العزل العالية للغاية وقدرته على إطفاء القوس لإطفاء القوس بسرعة عند نقطة العبور الصفرية للتيار. هذا يعني أنه بغض النظر عن مدى خطورة خطأ الدائرة القصيرة على الخط، فإنه يمكن قطع مصدر الطاقة بشكل موثوق، ومنع توسع الخطأ، والقضاء تمامًا على مخاوفك بشأن قدرة الانقطاع ذات الجهد العالي.

انقطاع قوس الفراغ والحماية الدقيقة

تكمن القدرة التنافسية الأساسية لقاطع الدائرة الفراغية VS1 في تصميم غرفة القطع القوسي المتقدم وآلية التشغيل الزنبركية الموثوقة:

قدرة مقاطعة رائعة: باستخدام غرفة انقطاع القوس الفراغي المخصصة، يتمتع الموصل بمقاومة اتصال منخفضة ومدة قوس قصيرة. بالمقارنة مع المعدات القديمة، فإنه يمكن أن يقطع تيارات الدائرة القصيرة الأكبر (حتى 40 كيلو أمبير)، ويتكيف بشكل مثالي مع الظروف القاسية لخطوط الجهد العالي 10 كيلو فولت، مما يضمن أنه لا يزال بإمكانه "الانكسار والإطفاء" في الأعطال الشديدة.

آلية الحماية المزدوجة: مجهزة بوظائف حماية دقيقة من الحمل الزائد والدائرة القصيرة. عندما يتم اكتشاف خلل في تيار الخط، بالاشتراك مع جهاز حماية التتابع، يمكنه فصل الدائرة تلقائيًا وبسرعة، مما يوفر حماية فعالة للمعدات عالية الجهد باهظة الثمن مثل المحولات والكابلات، ويمنع الضرر الدائم بسبب التيار الزائد.

التوافق المعياري: صغير الحجم، ويمكن تركيبه بشكل مثالي على السيارة، ليس فقط لتوفير المساحة الداخلية لخزانة المفاتيح، ولكن أيضًا يجعل الصيانة والإصلاح مريحة للغاية، مع إمكانية تحقيق التشغيل بمجرد الدفع أو السحب للخارج.

ضمان الجودة في Junray Electrical

باعتبارها شركة مصنعة محترفة تتمتع بخبرة فنية عميقة، تلتزم شركة Junray Electrical بشكل صارم بالمعايير الوطنية لقواطع الدائرة الكهربائية VS1 أثناء الإنتاج. تم تجهيز مصنعنا بخطوط تجميع وتجميع فراغية متقدمة، مما يضمن أن كل قاطع دائرة يلبي المعايير الصناعية.

يتميز قاطع الدائرة الفراغية VS1 بآلية تشغيل موثوقة للغاية ومخزنة بنابض، مع إجراءات فتح وإغلاق واضحة ودقيقة، وعمر ميكانيكي طويل، ومعدل فشل منخفض للغاية. يخضع كل قاطع دائرة لتصحيح أخطاء التشغيل الصارم، واختبارات الجهد الكهربي لتحمل تردد الطاقة، واختبارات مقاومة الحلقة، واختبارات الخصائص الميكانيكية قبل مغادرة المصنع، مما يضمن التشغيل المستقر عند تيارات مصنفة تتراوح من 630 أمبير إلى 3150 أمبير، مما يوفر لك حماية أمنية طويلة الأمد للجهد العالي.

المواصفات الفنية

السيناريوهات القابلة للتطبيق:

توزيع الطاقة الصناعية: خزائن دخول وخروج 10 كيلو فولت للمصانع، مما يحمي المحركات والمحولات الكبيرة.

المباني التجارية: خزانات استقبال الطاقة ذات الجهد العالي للمباني الشاهقة ومباني المكاتب.

المحطات الفرعية: مكونات الحماية الأساسية لمختلف المحطات الفرعية الداخلية 10 كيلو فولت.

حل وقفة واحدة

إن اختيار شركة Junray Electrical لا يعني مجرد اختيار مورد، بل اختيار شريك موثوق به للسلامة ذات الجهد العالي. لدينا فريق محترف مكون من 50 شخصًا، بما في ذلك 5 مهندسي عروض أسعار بدوام كامل، والذين يمكنهم تزويدك بخدمات مخصصة سريعة ودقيقة.

ونعد بتقديم استجابة سريعة عالمية على مدار 7 × 24 ساعة. إذا كنت تبحث عن منتج يناسب خزانة KYN28 بشكل مثالي، ويتمتع بقدرة كسر قوية وموثوق بها، فلا تتردد بعد الآن. اتصل بنا على الفور للحصول على استشارة فنية وعروض أسعار مجانية، ودع شركة Junray Electrical تقوم ببناء نظام توزيع طاقة آمن ومستقر وفعال لك.

نظرة عامة على المشروع التحديثي

I. ملخص المشروع

يتضمن هذا المشروع ترقية وتحديث مجموعة المفاتيح الكهربائية ذات الجهد العالي 10 كيلو فولت في المحطة الفرعية 110 كيلو فولت في المنطقة الصناعية. تم تجهيز لوحات التغذية الحالية بجهد 10 كيلو فولت بقواطع دوائر مفرغة قديمة الطراز كانت في الخدمة لفترة طويلة وعانت من تقادم الآلية الميكانيكية. تضمنت المشكلات في الموقع في كثير من الأحيان احتراق الملف، وتشويش الآلية، وفشل تخزين الطاقة، والفشل في العمل أثناء الأعطال. عند حدوث أخطاء في الدائرة القصيرة، تفشل المفاتيح في إزالة الخطأ على الفور، مما يتسبب في تعثر أجهزة الحماية الأولية (التعثر الودي). وأدى ذلك إلى انقطاع التيار الكهربائي على نطاق واسع في جميع أنحاء المنطقة، مما أثر بشدة على إنتاج المحطة المستمر وموثوقية إمدادات الطاقة لشبكة التوزيع. أظهرت المحولات القديمة قدرات متدهورة على إطفاء القوس وخصائص ميكانيكية لم ترقى إلى مستوى المعايير، وفشلت في تلبية متطلبات التشغيل الحالية للتبديل المتكرر وإزالة الأخطاء السريعة في شبكة التوزيع.

لحل المخاطر المرتبطة بفشل تشغيل مجموعة المفاتيح الكهربائية وسوء التشغيل والعيوب الميكانيكية بشكل أساسي، ولتعزيز قدرات إزالة أخطاء الدائرة القصيرة، يتم استبدال جميع المفاتيح القديمة في المحطة الفرعية بقواطع دوائر مفرغة داخلية عالية الجهد VS1. تعمل هذه بمثابة مفاتيح الحماية الأساسية لنظام توزيع 10 كيلو فولت، حيث تتعامل مع تبديل الحمل بالإضافة إلى الإزالة السريعة للحمل الزائد وأخطاء الدائرة القصيرة.

ثانيا. مشاكل قبل التحديثية

الاحتراق المتكرر لملف الإغلاق والتشويش على الآلية: نظرًا للتبديل غير الصحيح للمفاتيح المساعدة وانحرافات الحد الميكانيكي، فشلت الدائرة في قطع الاتصال فورًا بعد اكتمال عملية الإغلاق. وقد تسبب هذا في بقاء الملف نشطًا وارتفاع درجة حرارته، مما أدى إلى الإرهاق وفشل الإغلاق المتكرر.

فشل آلية تخزين الطاقة وعدم القدرة على إجراء عمليات متكررة: أدى تقادم مفتاح تخزين الطاقة الصغير أو تشويشه وتآكل التلامس إلى منع تخزين الطاقة تلقائيًا بعد تحرير زنبرك الإغلاق. أدى هذا إلى قصر الوحدة على العمليات الفردية، والفشل في تلبية متطلبات إعادة الإغلاق.

الفشل في التشغيل أثناء أعطال الدائرة القصيرة، مما يتسبب في تعثر متعاطف: أدى تدهور أداء إطفاء القوس وسرعات الفتح غير الكافية إلى منع إزالة الأخطاء بسرعة أثناء دوائر القصر في الخط. أدى هذا إلى تشغيل المفاتيح الأولية، وبالتالي توسيع نطاق انقطاع التيار الكهربائي.

الشيخوخة وارتفاع درجة حرارة ملامسات التوليب: أدى التعب والتليين في نوابض التلامس المتحركة إلى عدم كفاية قوة التثبيت. أدى التشغيل طويل الأمد إلى زيادة مقاومة التلامس، مما تسبب في ارتفاع درجة حرارة التلامس ومخاطر التفريغ الجزئي أثناء فترات ذروة التحميل. عبء عمل كبير للتشغيل والصيانة ومعدلات نجاح منخفضة في الاختبار: تُظهر المفاتيح الكهربائية القديمة خصائص ميكانيكية تتجاوز الحدود وعزلًا متدهورًا؛ تُظهر الاختبارات الوقائية السنوية باستمرار فشل العديد من المعايير في تلبية المعايير، مما يجعل من المستحيل القضاء على المخاطر الخفية تمامًا.

ثالثا. خطة تكوين المعدات

وفقًا لمعايير توزيع الجهد العالي 10 كيلو فولت وظروف تشغيل المحطات الفرعية، يتضمن المشروع استبدال جميع الوحدات بقواطع دوائر مفرغة ثابتة/قابلة للسحب VS1. تستخدم هذه الوحدات إطفاء القوس الفراغي وآليات التشغيل بنابض، مما يوفر مزايا مثل سرعة التشغيل العالية، والعمر الميكانيكي الطويل، وإخماد القوس الشامل، والتشغيل بدون صيانة، بمثابة معدات الحماية الأساسية لخطوط التوزيع 10 كيلو فولت.

مواصفات المعدات الأساسية

الموديل: VS1/1250A-25kA قاطع دارة فراغي داخلي عالي الجهد

الجهد المقدر: 12 كيلو فولت (مناسب لأنظمة توزيع الجهد المتوسط ​​10 كيلو فولت)

التصنيف الحالي: 1250 أمبير (يلبي متطلبات الحمل الحالية لأحمال المصانع الثقيلة)

تيار كسر الدائرة القصيرة: 25 كيلو أمبير (قادر على إزالة أعطال الدائرة القصيرة الشديدة من مرحلة إلى مرحلة ومن مرحلة إلى الأرض بسرعة)

وسيلة إطفاء القوس الكهربائي: قاطع ذو فراغ عالي (لا توجد غازات حرة؛ لا يوجد خطر احتراق أو انفجار)

آلية التشغيل: آلية تخزين الطاقة الزنبركية المتكاملة (سرعات فتح/إغلاق ثابتة وخصائص ميكانيكية ممتازة)

وظائف الحماية: قادرة على مقاطعة تيار الحمل، وتيار التحميل الزائد، وتيار الدائرة القصيرة؛ يمتلك قدرة حقيقية على كسر الأخطاء

الاختبارات المرتبطة: يتضمن التحقق بعد الاستبدال اختبار الخصائص الميكانيكية، واختبارات مقاومة العزل للجهد، وفحوصات مقاومة الحلقة، والتحقق الكامل من أوقات الفتح/الإغلاق.

رابعا. يسلط الضوء على البناء والتطبيق

انقراض القوس الفراغي - آمن وخالي من المخاطر: يعتمد على بيئة عالية الفراغ لانقراض القوس؛ لا يحتوي على زيت أو غاز SF6 ولا يشكل أي خطر للاحتراق أو الانفجار. تتجاوز سرعة إخماد القوس بكثير تلك الخاصة بالمفاتيح القديمة منخفضة الزيت، مما يضمن إزالة الأخطاء بشكل نظيف وشامل.

آلية مستقرة - تمنع احتراق الملف: يضمن منطق التبديل المساعد الأمثل والمحددات الميكانيكية قطع الدائرة فور اكتمال عملية الإغلاق، مما يحل تمامًا المشكلة الشائعة المتمثلة في احتراق الملف الناتج عن التنشيط لفترة طويلة.

تخزين الطاقة التلقائي - يدعم إعادة الإغلاق: تضمن المفاتيح الصغيرة عالية الدقة لتخزين الطاقة التشغيل الحساس والموثوق؛ تخزين الطاقة التلقائي بعد الإغلاق يلبي متطلبات إعادة إغلاق الشبكة وسيناريوهات التشغيل المتكررة. أداء اتصال ممتاز وارتفاع درجة الحرارة يمكن التحكم فيه: تم تحسين هيكل تثبيت التلامس الخزامى لضمان مقاومة اتصال مستقرة؛ لا يوجد ارتفاع في درجة الحرارة أو تفريغ جزئي أثناء عملية التحميل الكامل على المدى الطويل.

لا تحتاج إلى صيانة مع عمر خدمة طويل جدًا: يوفر قاطع التفريغ إحكامًا مستقرًا والحد الأدنى من التآكل الميكانيكي، مما يلغي الحاجة إلى تجديد الغاز بشكل دوري أو تغيير الزيت، وبالتالي تقليل تكاليف التشغيل والصيانة بشكل كبير.

V. النتائج التشغيلية بعد التعديل التحديثي

القضاء التام على مشاكل الفشل في التشغيل وسوء التشغيل: عمليات الفتح والإغلاق واضحة وحاسمة، وجميع المعلمات المميزة الميكانيكية تلبي المعايير؛ لا توجد مشاكل مع تشويش الآلية أو فشل تخزين الطاقة.

منع التعثر في المنبع واحتواء نطاق الخطأ: يتم مسح أخطاء الدائرة القصيرة بدقة وسرعة؛ يعمل المحول المحلي بشكل موثوق دون تشغيل قواطع المنبع، مما يعزز بشكل كبير موثوقية مصدر الطاقة.

عدم ارتفاع درجة حرارة المعدات والعزل المستقر: مقاومة الدائرة ضمن الحدود وجودة الاتصال ممتازة؛ لا يحدث أي ارتفاع في درجة الحرارة أو ضوضاء تفريغ غير طبيعية خلال فترات ذروة التحميل على مدار العام.

وظيفة إعادة الإغلاق الموثوقة: تعمل ميزة إعادة الإغلاق التلقائي على استعادة الطاقة بعد حدوث أخطاء عابرة، مما يقلل بشكل فعال من مدة انقطاع التيار بالنسبة للمستخدمين.

الاختبار والقبول الناجح: جميع الاختبارات - بما في ذلك الخصائص الميكانيكية، والعزل، وتحمل الجهد، والقدرة على حمل التيار - تلبي المعايير؛ نجحت المعدات في اجتياز الاختبارات الوقائية الخاصة بمرفق الطاقة وعمليات فحص القبول القياسي.

سادسا. ملخص الحالة

يعمل قاطع الدائرة الفراغية VS1 كمفتاح حماية أساسي لمجموعة المفاتيح الكهربائية 10 كيلو فولت وهو الجهاز الأساسي في شبكات التوزيع القادرة على مقاطعة أخطاء الدائرة القصيرة. التمييز الرئيسي: في حين أن مفتاح فصل الحمل FLN36 يمكنه فقط إنشاء وكسر تيارات الحمل - مع عدم وجود القدرة على انقطاع الدائرة القصيرة - يمكن لقاطع الدائرة الكهربائية VS1 أن يقطع تيارات الدائرة القصيرة والحمل الزائد والتحميل، مما يوفر حماية حقيقية. تقدم مزايا مثل إطفاء القوس الفراغي، واستقرار الآلية، والتشغيل بدون صيانة، وعمر الخدمة الطويل، والسلامة والموثوقية العالية، وهي حاليًا أكثر المفاتيح الكهربائية عالية الجهد استخدامًا وموحدة للمنشآت الصناعية والتعدينية والمجمعات السكنية والمحطات الفرعية.

التعليمات

سؤال: في أي أنواع الخزانات يمكن استخدام قاطع الدائرة الكهربائية VS1 هذا؟

الإجابة: تم تصميمه بشكل أساسي لـ KYN28 AC Metal Encloped Switchgear، ويمكن أيضًا أن يكون متوافقًا مع XGN2 وغيرها من الخزانات الثابتة ذات الجهد العالي. يضمن حجمها القياسي وفتحات التثبيت التوافق التام مع أنواع الخزانات السائدة.

سؤال: هل يحتاج قاطع الفراغ إلى صيانة؟

الإجابة: قاطع الفراغ لا يحتاج إلى صيانة. وهو محكم الغلق داخل أسطوانة عازلة ولا يتأثر بالغبار أو الرطوبة الخارجية. لا يلزم سوى إجراء فحوصات منتظمة للخصائص الميكانيكية واختبارات مقاومة الحلقة، مما يقلل بشكل كبير من عبء أعمال الصيانة.

سؤال: هل من الممكن تخصيص القدرة الحالية والقدرة على الكسر؟

الجواب: نعم ممكن. يمكننا تخصيص مستويات تيار مختلفة مثل 630A، 1250A، 1600A، 2000A، 2500A، 3150A، وقدرات كسر مختلفة مثل 20kA، 25kA، 31.5kA، 40kA وفقًا لمتطلبات مشروعك، لضمان التطابق الدقيق مع معلمات النظام الخاص بك.
