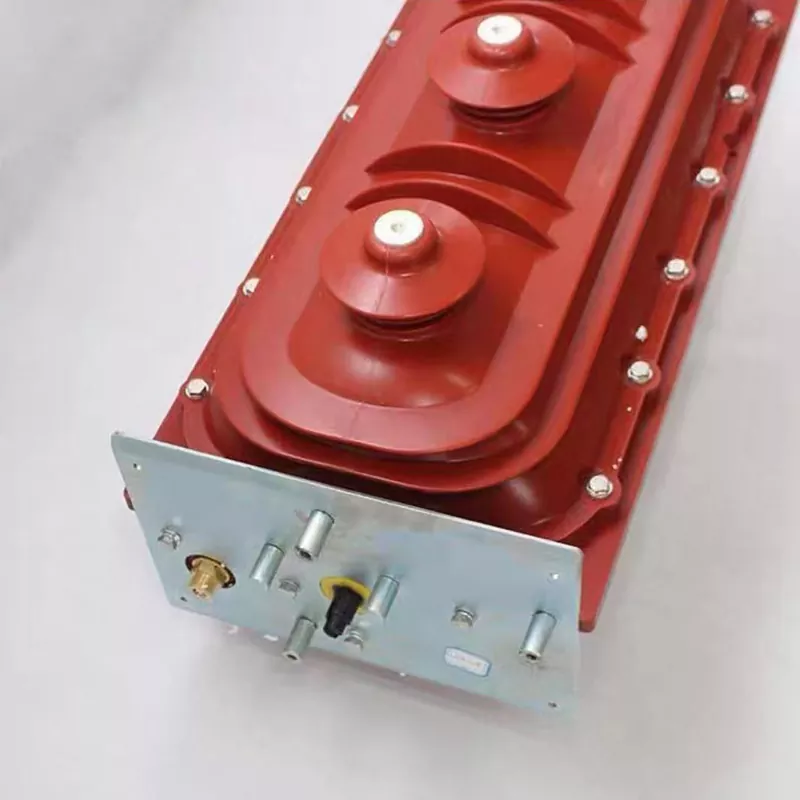

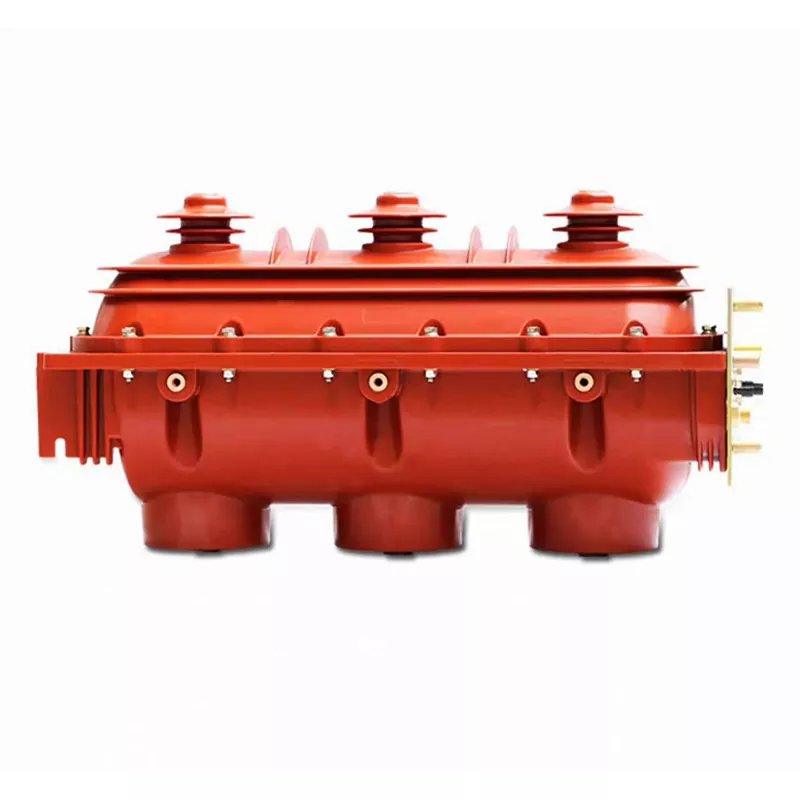

FLN36 مفتاح سداسي فلوريد الكبريت

Junray Electrical FLN36 Sulphur Hexafluoride Load Break Switch هو جهاز تحويل مخصص مصمم خصيصًا للوحدات الرئيسية الحلقية 10 كيلو فولت (RMUs)، وصناديق فرع الكابلات، وشبكات التوزيع الحضرية. على عكس قواطع الدائرة التي تم تصميمها لمقاطعة تيارات الدائرة القصيرة، تم تحسين مفتاح فصل الحمل هذا لصنع وكسر تيارات الحمل العادية في تطبيقات الشبكة الحلقية، مما يوفر أداء موثوقًا للتبريد القوسي SF6 بتكلفة أقل بكثير. يتميز بتصميم متكامل ثلاثي المواضع (مغلق، مفتوح، أرضي)، وحجرة غاز SF6 محكمة الغلق بالكامل ولا تحتاج إلى صيانة، وتشابك ميكانيكي شامل "المنع الخماسي"، وآلية تشغيل زنبركية ذات عمر ميكانيكي يزيد عن 3000 عملية.

مزايا المنتج

تبريد القوس SF6: تبديل موثوق - باستخدام تقنية التبريد القوسي SF6، يتميز هذا الجهاز بقدرات استثنائية على إطفاء القوس، مما يتيح انقطاع تيارات الحمل وإغلاقها بشكل موثوق. إن أداء التبريد القوسي يفوق بشكل كبير أداء المفاتيح القياسية المغمورة بالزيت، مما يجعلها مناسبة تمامًا لعمليات التبديل المطلوبة في أنظمة الشبكات الحلقية.

تحويل تيار الحمل: مُحسّن للشبكات الحلقية - تم تصميم هذا الجهاز خصيصًا لتحويل تيارات الحمل، وهو مصمم بشكل مثالي لعمليات الشبكة الحلقية. إنه يلغي الحاجة إلى قدرة القطع العالية المرتبطة عادةً بقواطع الدائرة الكهربائية؛ بالنسبة لسيناريوهات الشبكة الحلقية النموذجية، تكون قدراتها كافية تمامًا، مما يؤدي إلى تخفيضات كبيرة في التكلفة.

موثوقية عالية: معدل فشل منخفض - يضمن هذا الجهاز تشغيلًا مستقرًا للغاية، ويتميز بمعدل فشل منخفض بشكل استثنائي - أقل بنسبة 30% تقريبًا من معدل فشل مفاتيح التحميل القياسية. تم تكييف FLN36 Sulphur Hexafluoride Switch بشكل مثالي لبيئات الشبكات الحلقية، مما يوفر راحة البال ويزيل المخاوف المتعلقة بفشل المعدات.

معلمة المنتج

تفاصيل الهندسة الدقيقة

1. آلية تشغيل الزنبرك: تتميز بآلية تشغيل الزنبرك الموثوقة التي تضمن عمليات فتح وإغلاق يمكن الاعتماد عليها، وسرعات تبديل سريعة، ومعدل فشل منخفض.

2. هيكل مغلق بالكامل: يعتمد تصميمًا مغلقًا بالكامل باستخدام عزل غاز SF6؛ هذا الهيكل الخالي من الصيانة لا يتطلب أي صيانة روتينية.

3. تشابك "خماسي الوقاية": مزود بنظام تشابك "خماسي الوقاية" لمنع الأخطاء التشغيلية وضمان سلامة عمليات التبديل ذات الجهد العالي 10 كيلو فولت.

4. التثبيت القياسي: تم تصميم مفتاح سداسي فلوريد الكبريت FLN36 للتركيب القياسي، مما يسمح بالتكامل المريح في الوحدات الحلقية الرئيسية (RMUs) وصناديق فرع الكابلات.

تطبيق المنتج

الوحدة الرئيسية الحلقية: جهاز التبديل داخل الوحدة الرئيسية الحلقية، القادر على صنع وكسر تيارات الحمل.

توزيع الجهد العالي: أنظمة توزيع الطاقة ذات الجهد العالي 10 كيلو فولت، قادرة على تصنيع الأحمال وكسرها.

هندسة الشبكات الحلقية: مشاريع البنية التحتية للشبكات الحلقية، قادرة على إنشاء الأحمال وكسرها.

اختر Junray الكهربائية

تم تصنيعها وفقًا للمعايير الوطنية للمكونات ذات الجهد العالي والمنخفض، وتخضع كل وحدة لعمليات إغلاق وتبديل وتحمل صارمة لاختبارات الجهد الكهربي لضمان التشغيل المستقر والآمن. توفر شركة Junray Electrical خيارات تخصيص وظيفية، مما يسمح لك بتخصيص محول FLN36 Sulphur Hexafluoride الحصري خصيصًا لمتطلبات الشبكة الحلقية الخاصة بك - مما يضمن ملاءمة مثالية للوحدات الرئيسية الحلقية وصناديق الفروع.

دراسة حالة التحديثية

I. نظرة عامة على المشروع

يتضمن هذا المشروع ترقية وتجديد الوحدات الرئيسية الحلقية لشبكة التوزيع القديمة بقدرة 10 كيلو فولت والتي تخدم المناطق السكنية المحلية والمحلات التجارية الواقعة على الشوارع. كانت مفاتيح فصل الحمل القديمة المولدة للغاز والمملوءة بالنفط في الخدمة لفترة طويلة وعانت من مشكلات مثل تقادم العزل، وضوضاء التشغيل غير الطبيعية، وضعف قدرات إطفاء القوس، والقابلية للانهيار الناتج عن الرطوبة، وعدم القدرة على التبديل بشكل موثوق تحت الحمل. تضمنت المشكلات في الموقع تشويش المفاتيح، وتدهور العزل، والتفريغ الجزئي، والتتبع الناجم عن التكثيف داخل الخزانات. أدت هذه المشكلات إلى تهديد السلامة أثناء انقطاع الصيانة، وأعاقت العزل الفعال للأخطاء، وتسببت في انقطاعات متكررة للتيار الكهربائي غير مخطط لها، وأدت إلى انخفاض موثوقية الإمداد ومخاطر تشغيلية كبيرة.

لتعزيز استقرار شبكة التوزيع، والقضاء على مخاطر العزل المرتبطة بالمفاتيح القديمة، ودعم تقسيم الشبكة الحلقية ووظائف التوصيل البيني، تم استبدال الوحدات بمفاتيح فصل الأحمال الداخلية FLN36-12 SF6 ثلاثية المواضع. تعمل هذه المفاتيح، باعتبارها عنصر التحكم الأساسي في وحدات RMU بجهد 10 كيلو فولت، على تمكين التبديل الآمن لتيار الحمل والتأريض الموثوق والعزل الدقيق، مما يلبي المتطلبات التشغيلية لتكوينات الشبكة الحلقية الحضرية القياسية.

ثانيا. مشاكل قبل التحديثية

ضعف أداء العزل ومخاطر متعددة: تستخدم المفاتيح القديمة المملوءة بالزيت والمولدة للغاز وسائط عزل قديمة. أدى التشغيل طويل الأمد إلى امتصاص الرطوبة، والتقادم، والتفريغ الجزئي الشديد، مما يخلق خطرًا كبيرًا للانهيار من مرحلة إلى أخرى وأعطال الدائرة القصيرة الداخلية.

ضعف القدرة على تبديل الحمل: عدم كفاية القدرة على إطفاء القوس يعني أن تبديل تيارات الحمل غالبا ما يسبب الانحناء وتآكل الاتصال، والفشل في تلبية متطلبات عمليات تبديل الشبكة الحلقية المتكررة.

عدم وجود هيكل موحد ثلاثي المواقع والصيانة غير الآمنة: افتقرت الوحدات إلى وظائف العزل والتأريض المتكاملة؛ كان التأريض أثناء الصيانة غير موثوق به، مما يشكل مخاطر الصيانة المباشرة أو الاتصال العرضي.

عدم كفاية التشابك الميكانيكي وخطر سوء التشغيل: أدى غياب ميزات مكافحة سوء التشغيل إلى خلق مخاطر خطيرة على السلامة، مثل إغلاق المفتاح أثناء الحمل أو التشغيل غير الصحيح لمفتاح التأريض.

عبء أعمال الصيانة المرتفع ومعدل الفشل: كان من الضروري إجراء عمليات فحص منتظمة لمستويات الزيت وتقادم مكونات توليد الغاز؛ تآكلت الأجزاء بسرعة، مما أدى إلى ارتفاع تكاليف التشغيل والصيانة وضعف استقرار مصدر الطاقة.

ثالثا. خطة تكوين المعدات

وفقًا لمعايير إمداد الطاقة الرئيسية لشبكة التوزيع الحضرية بقدرة 10 كيلو فولت ومواصفات شبكة الدولة لمعدات التوزيع، تم تجهيز الوحدات الرئيسية الحلقية (RMUs) بشكل موحد بمفاتيح فصل الحمل ثلاثية المواضع FLN36-12D SF6. تتميز هذه المفاتيح بهيكل متكامل يجمع بين وظائف الإغلاق والفتح والتأريض، بالإضافة إلى نظام تشابك ميكانيكي شامل. تم تصميمها لحاويات XGN15-12 RMU، وهي تلبي متطلبات تطبيقات التقسيم والتوصيل البيني وإمدادات الطاقة الطرفية.

معلمات المعدات الأساسية

طراز المعدات: FLN36-12D مفتاح فصل الحمل SF6 عالي الجهد الداخلي

الجهد المقدر: 12 كيلو فولت (مناسب لشبكات التوزيع 10 كيلو فولت)

التصنيف الحالي: 630 أمبير (يلبي الحد الأقصى لمتطلبات الحمل الحالية للشبكات الحلقية)

وسط العزل: غاز سداسي فلوريد الكبريت عالي النقاء (SF6)؛ يوفر قوة عازلة عالية وأداء ممتاز لإطفاء القوس

التصميم الإنشائي: تصميم متكامل ثلاثي الأوضاع (الإغلاق، الفتح/العزل، والتأريض)

الوظائف التشغيلية: تبديل الحمل، وعزل عدم التحميل، والتأريض الموثوق للصيانة

التكوين المتشابك: نظام متشابك ميكانيكي شامل "للمنع الخماسي"؛ يمنع إغلاق مفتاح التأريض تحت الحمل، وفتح الخزانة أثناء تنشيطها، وعمليات التبديل العرضية

الخصائص التشغيلية: هيكل مغلق بالكامل، تشغيل بالضغط الإيجابي الطفيف، لا يحتاج إلى صيانة، مقاوم للرطوبة، ومقاوم للتكثيف

رابعا. يسلط الضوء على البناء والتطبيق

عزل غاز SF6 بأداء عازل متفوق: يستخدم غاز SF6 عالي النقاء؛ إن قدرات العزل وإطفاء القوس الكهربائي تفوق بكثير تلك الموجودة في المفاتيح القديمة المملوءة بالنفط أو توليد الغاز، مما يزيل بشكل فعال المخاطر المرتبطة بالرطوبة والتكثيف وانهيار الزحف.

تصميم متكامل ثلاثي الأوضاع يضمن سلامة الصيانة: يؤدي فتح المفتاح تلقائيًا إلى تحقيق العزل؛ التأريض موثوق ويمكن التحقق منه بصريًا. تعتبر الحماية الأرضية فعالة تمامًا أثناء الصيانة، مما يزيل المخاطر الناجمة عن الجهد المتبقي أو العمل المباشر العرضي.

التشابك الميكانيكي "الوقائي الخماسي" لتشغيل خالي من الأخطاء: التشابك الميكانيكي القسري المدمج مع المنطق الصارم يمنع جميع الأخطاء التشغيلية الخطيرة على المستوى المادي.

تبديل الأحمال المتكررة والتوافق مع الشبكة الحلقية: يدعم الأداء الممتاز لإطفاء القوس التبديل الروتيني للأحمال ونقل طاقة الشبكة الحلقية، مما يلبي احتياجات التوزيع المرنة لشبكات التوزيع الحضرية. محكمة الغلق بالكامل، ولا تحتاج إلى صيانة، وتتطلب الحد الأدنى من التشغيل والصيانة: تتميز الخزانة بتصميم مغلق وضغط إيجابي طفيف مع معدل تسرب غاز منخفض للغاية؛ لا يتطلب تجديدًا متكررًا للغاز أو تفكيكًا دوريًا للصيانة، مما يضمن التشغيل المستقر على المدى الطويل.

V. النتائج التشغيلية بعد التعديل التحديثي

القضاء التام على مخاطر العزل: يمنع الوسط العازل القوي SF6 مشكلات مثل التفريغ الجزئي، والتتبع الناجم عن التكثيف، والانهيار من مرحلة إلى مرحلة، مما يضمن بقاء مستوى عزل المعدات مستقرًا ومتوافقًا على المدى الطويل.

تبديل الشبكة الحلقية المرنة والموثوقة: يضمن التبديل السلس عند التحميل دون حدوث انحناء أو تآكل التلامس عمليات توزيع آمنة ومستقرة لشبكة التوزيع ونقل الأحمال.

إجراءات صيانة آمنة وموحدة: يضمن نظام العزل ثلاثي المواضع ونظام التأريض الموثوق أن ظروف الصيانة تتوافق تمامًا مع لوائح السلامة، مما يزيل المخاطر المرتبطة بأعمال الخط المباشر.

معدات لا تحتاج إلى صيانة مع معدلات فشل منخفضة للغاية: لا يلزم إجراء صيانة روتينية أو تجديد الغاز بعد التشغيل؛ لا يوجد أي تدهور بسبب التقادم، وتحافظ المعدات على معدل سلامة التشغيل بنسبة 100%.

تحسين موثوقية مصدر الطاقة بشكل كبير: يزيل مخاطر انقطاع التيار الكهربائي الناجمة عن عيوب المعدات؛ يتيح عزل الأخطاء بسرعة ونقل الأحمال بكفاءة، مما يقلل بشكل كبير من مدة انقطاع الخدمة لدى العميل ويضمن القبول الناجح بموجب معايير توحيد شبكة توزيع الشبكة الحكومية.

سادسا. ملخص الحالة

يعد مفتاح فصل الحمل FLN36-12 SF6 مكونًا أساسيًا قياسيًا للوحدات الرئيسية الحلقية 10 كيلو فولت (RMUs)، والمحطات الفرعية من النوع الصندوقي، وشبكات التوزيع الحضرية، وأنظمة توزيع الطاقة السكنية. يتم استخدامه بشكل أساسي لتبديل الأحمال بشكل متكرر، وتقسيم الخطوط والتوصيل البيني، وعزل الأخطاء، وتأريض الصيانة. تشتمل المزايا الرئيسية على عزل SF6 الفائق، وتصميم متكامل ثلاثي المواضع، وتشابك "خمسة وقاية"، وطبيعة لا تحتاج إلى صيانة، وإمكانية التبديل عند التحميل. على عكس قواطع الدائرة، تتعامل مفاتيح فصل الحمل مع تبديل الحمل العادي وعزله بدلاً من مقاطعة أخطاء الدائرة القصيرة، مما يجعلها أجهزة تحويل أساسية آمنة ومستقرة وفعالة من حيث التكلفة ضمن أنظمة توزيع طاقة الشبكة الحلقية.
