جونراي الكهربائيةتصنعCthw6 محول تيار مقاوم للماء في الهواء الطلقلتعديلات توزيع الطاقة ذات الجهد المنخفض، ومراقبة الطاقة، والقياس، وتطبيقات الحماية. يسمح هيكلها المقسم بالتركيب حول الكابلات أو قضبان التوصيل الموجودة دون قطع الموصلات، مما يساعد على تقليل وقت التثبيت وتجنب انقطاع الطاقة غير الضروري.
يعد محول التيار أحد مكونات الاستشعار المهمة لقياس ومراقبة التيار الكهربائي في أنظمة التوزيع. ومع ذلك، بالنسبة للمرافق الحالية، قد يتطلب تركيب المحولات التقليدية مغلقة النواة فصل الكابل، أو إزالة شريط التوصيل، أو إيقاف التشغيل المخطط له. يعالج تصميم CTHW6 هذه التحديات من خلال هيكل مفتوح ومغلق ونواة مغناطيسية عالية الدقة وغطاء معزول مقاوم للهب وتصميم توصيل مقاوم للماء. هذه الميزات تجعلها مناسبة للمنشآت الصناعية والمباني التجارية وخزائن التوزيع والأنظمة الكهروضوئية وتطبيقات تخزين الطاقة والبنية التحتية لشحن المركبات الكهربائية حيث يكون الحصول على التيار الموثوق به والتركيب التحديثي المريح أمرًا مهمًا.
جدول المحتويات
- ما هو محول التيار المقاوم للماء Cthw6 الخارجي؟
- لماذا يعتبر تصميم تقسيم النواة مهمًا لتحديث توزيع الطاقة؟
- ما هي الميزات الرئيسية التي تدعم القياس الحالي الموثوق؟
- لمحة سريعة عن الميزات التقنية لـ Cthw6
- كيف يتم تركيب المحول؟
- أين يمكن استخدام المحول؟
- ما الذي يجب على المشترين مراعاته قبل الاختيار؟
- ماذا يظهر تطبيق التحديث الحقيقي؟
- الأسئلة المتداولة
ما هو محول التيار المقاوم للماء Cthw6 الخارجي؟
يقوم محول التيار، الذي يطلق عليه عادةً CT، بتحويل تيار أولي مرتفع إلى تيار ثانوي أصغر يمكن قياسه بأمان بواسطة الأمتار أو محطات المراقبة أو أجهزة الحماية. وفي أنظمة التوزيع ذات الجهد المنخفض، يتيح ذلك للمشغلين الحصول على بيانات كهربائية مفيدة دون توصيل معدات القياس الحساسة مباشرة بالتيار الأساسي الكامل.

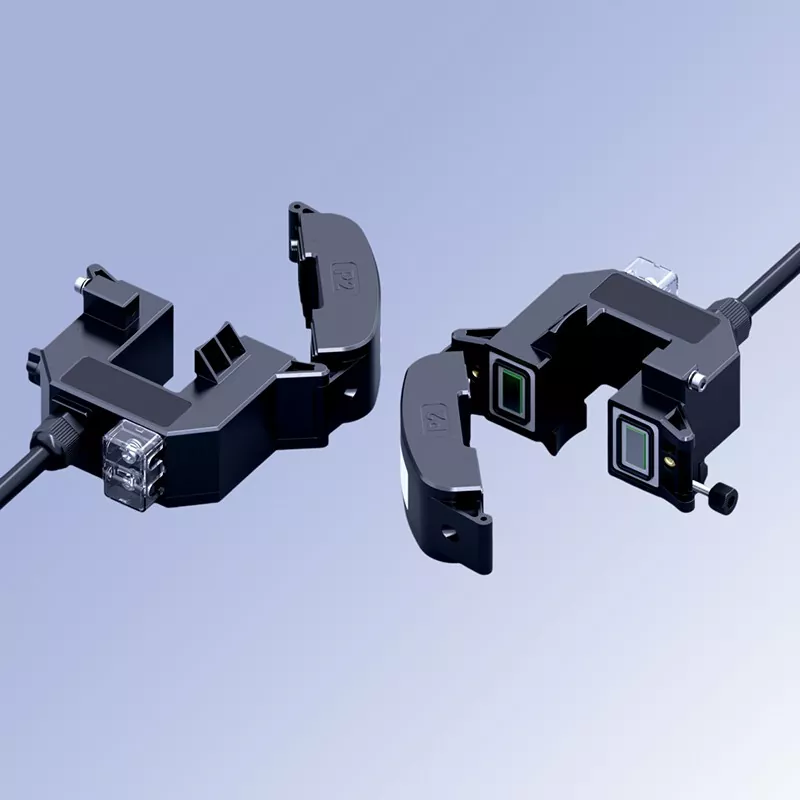

تم تصميم سلسلة CTHW6 خصيصًا للتطبيقات التي تحتاج فيها دوائر الطاقة الحالية إلى المراقبة أو الترقية. على عكس المحولات التقليدية ذات النواة الصلبة، يمكن فتح بنيتها ذات النواة المنقسمة وتثبيتها حول كابل أو قضيب توصيل موجود. وهذا يجعلها مفيدة بشكل خاص عندما تكون البنية التحتية الكهربائية قيد التشغيل بالفعل ويكون تجديد الأسلاك على نطاق واسع غير مرغوب فيه.
يجمع البناء الموجه للخارج أيضًا بين غلاف بلاستيكي هندسي معزول مع تغليف إيبوكسي داخلي ووصلة كابل مقاومة للماء. تساعد عناصر التصميم هذه المحول على تحمل الرطوبة والغبار وتغيرات درجات الحرارة وغيرها من الظروف التي تواجهها معدات التوزيع والتركيبات الخارجية.
لماذا يعتبر تصميم تقسيم النواة مهمًا لتحديث توزيع الطاقة؟
مشاريع التحديثية لها متطلبات مختلفة عن التركيبات الكهربائية الجديدة. عندما يتم تجميع خزانة توزيع جديدة، يمكن للمهندسين حجز المساحة وتركيب المحولات التقليدية عبر الفتحات قبل التنشيط. وقد لا تتمتع المنشأة الحالية بهذه المرونة.
يمكن أن يتضمن التثبيت التقليدي فصل الموصلات أو تفكيك قضبان التوصيل. اعتمادًا على المنشأة، قد يؤدي ذلك إلى انقطاع الإنتاج، وعمالة إضافية، وتنسيق معقد للانقطاع. يوفر المحول ذو النواة المنفصلة طريقة أخرى: يتم فتح الغلاف، ويتم وضع الموصل من خلال الفتحة، ويتم إغلاق الغلاف وتأمينه.
فوائد التحديثية الرئيسية
- تقليل انقطاع التثبيت:لا يلزم قطع الكابلات الموجودة من أجل طريقة التثبيت ذات النواة المنقسمة.
- تركيب ميداني أسرع:يعمل الهيكل المفتوح والمغلق على تبسيط تحديد المواقع حول الموصلات الموجودة.
- متطلبات تعديل أقل:يمكن الاحتفاظ بتخطيطات التوزيع الحالية بدلاً من إعادة بنائها على نطاق واسع.
- ترقيات المراقبة المرنة:يمكن إدخال استشعار تيار إضافي إلى الدوائر الموجودة.
- ملاءمة أفضل لمرافق التشغيل:يكون ذلك مفيدًا عندما يكون تقليل وقت التوقف عن العمل المخطط له أحد متطلبات المشروع المهمة.
بالنسبة للأعمال الكهربائية ذات الأهمية القصوى للسلامة، يجب دائمًا إجراء التثبيت بواسطة موظفين مؤهلين بشكل مناسب باتباع إجراءات السلامة الكهربائية المعمول بها. يعمل التصميم ثنائي النواة على تحسين سهولة التثبيت، لكنه لا يلغي الحاجة إلى ممارسات عمل آمنة.
ما هي الميزات الرئيسية التي تدعم القياس الحالي الموثوق؟
قلب مغناطيسي عالي الدقة
يستخدم المحول نواة فولاذية من السيليكون موجهة نحو الحبوب مصممة لتوفير نفاذية مغناطيسية عالية وفقدان مغناطيسي منخفض ونطاق تشغيل خطي واسع. تحدد معلومات المنتج دقة القياس من الفئة 0.5/0.5S، مما يدعم التطبيقات التي تتطلب بيانات تيار مستقرة للقياس والمراقبة.
قفل ميكانيكي آمن
بعد وضع الموصل داخل الفتحة، يتم إغلاق قسمي الإسكان وتأمينهما بمسمار قفل. يساعد الإغلاق المناسب في الحفاظ على محاذاة النواة المغناطيسية المتسقة، وهو أمر مهم لاستقرار القياس.
السكن معزول مثبطات اللهب
يتم تصنيع السكن من البلاستيك الهندسي عالي القوة المقاوم للهب. يوفر التغليف الداخلي بالإيبوكسي المصبوب بالفراغ حماية إضافية ضد الرطوبة والغبار والتآكل مع تحسين أداء العزل.
تحديد قطبية واضحة
تم تحديد علامات P1/P2 ومؤشرات قطبية الطرف الثانوي بوضوح على المنتج. وهذا يساعد الفنيين على إنشاء التوصيلات الأولية والثانوية بشكل صحيح أثناء التثبيت والتشغيل.
اتصال كابل مقاوم للماء
يتم دمج غدة كابل مقاومة للماء عند اتصال الإخراج. بالنسبة للتركيبات الخارجية أو الرطبة بشكل خاص، يمكن أن يؤدي الإغلاق الإضافي عند توصيلات الأسلاك إلى تحسين حماية البيئة.
لمحة سريعة عن الميزات التقنية لـ Cthw6
| ميزة | تصميم CTHW6 | القيمة العملية |
|---|---|---|
| بناء | تصميم ذو قلب منفصل، مفتوح ومغلق | تركيب التحديثية مريحة حول الموصلات الموجودة |
| تثبيت | هيكل المشبك مع المسمار القفل | يقلل من تعديل الكابل وتعقيد التثبيت |
| دقة | فئة 0.5/0.5S | يدعم القياس الدقيق والرصد الحالي |
| المواد الأساسية | فولاذ السيليكون الموجه نحو الحبوب | نفاذية عالية وأداء مغناطيسي مستقر |
| السكن | البلاستيك الهندسي المقاوم للهب | العزل، ومقاومة الصدمات، والمتانة البيئية |
| التغليف | راتنجات الايبوكسي المصبوبة بالفراغ | يحسن مقاومة الرطوبة والغبار والتآكل |
| اتصال | غدة كابل للماء | يساعد على حماية اتصال الإخراج في البيئات الصعبة |
| التطبيقات | القياس والمراقبة والحماية والتحديث | مناسبة لمشاريع توزيع الجهد المنخفض المتنوعة |
يجب على المشترين التأكد من نسبة التحويل المطلوبة وأبعاد الفتحة ونوع الموصل وفئة الدقة وبيئة التثبيت ومتطلبات الإخراج الثانوية قبل الطلب. ويمكن أيضًا مناقشة المواصفات المخصصة غير القياسية وفقًا لمتطلبات المشروع.
كيف يتم تركيب المحول؟
يهدف التصميم المفتوح والمغلق إلى جعل التثبيت الميداني أكثر وضوحًا. يتضمن تسلسل التثبيت النموذجي الخطوات التالية:
- قم بفك برغي القفل الجانبي وافتح غلاف المحول.
- ضع الكابل أو قضيب التوصيل خلال منتصف الفتحة.
- تأكد من أن الموصل متمركز بشكل صحيح ولا يتداخل مع الهيكل.
- أغلق الأجزاء العلوية والسفلية وأحكم ربط برغي القفل بإحكام.
- افتح غطاء الطرف الشفاف وقم بتوصيل الأسلاك الثانوية وفقًا لعلامات القطبية.
- افحص الإغلاق الميكانيكي والأسلاك والعزل وإشارة القياس قبل التشغيل.
إحدى نقاط الأمان المهمة هي أنه لا ينبغي ترك دائرة CT الثانوية مفتوحة أثناء تنشيط الموصل الأساسي. يمكن أن تولد الثانوية المفتوحة جهدًا خطيرًا. ولذلك يجب على المتخصصين الكهربائيين المؤهلين اتباع تعليمات الشركة المصنعة ومتطلبات السلامة الكهربائية المعمول بها أثناء التثبيت والاختبار والصيانة.
أين يمكن استخدام المحول؟
إن الجمع بين التركيب ثنائي النواة وحماية البيئة يجعل CTHW6 مناسبًا لمجموعة واسعة من تطبيقات المراقبة الكهربائية ذات الجهد المنخفض.
مراقبة الطاقة الصناعية
يمكن مراقبة خطوط الإنتاج والمضخات والمراوح والضواغط والأدوات الآلية والأحمال الكهربائية الأخرى من خلال قياس التيار. يمكن أن تدعم هذه البيانات تحليل تشغيل المعدات وإدارة الطاقة.
التوزيع التجاري والبناء
غالبًا ما تحتوي مباني المكاتب والمجمعات التجارية والمستشفيات ومراكز البيانات على دوائر فرعية متعددة تتطلب المراقبة. يمكن للمحولات ذات النواة المنقسمة تبسيط عمليات ترقيات أنظمة التوزيع الحالية.
توزيع الطاقة الذكية
يمكن دمج المحول مع عدادات الطاقة متعددة الوظائف ومحطات المراقبة الذكية ومعدات المراقبة الكهربائية الأخرى لدعم الحصول على البيانات الحالية والمراقبة عن بعد.
الطاقة المتجددة والبنية التحتية للمركبات الكهربائية
يمكن أن تتطلب الخزانات المتصلة بالشبكة الكهروضوئية وأنظمة تخزين الطاقة والبنية التحتية لشحن المركبات الكهربائية الاستشعار الحالي للمراقبة والحماية التشغيلية. يجب اختيار نسبة CT والأبعاد الميكانيكية المناسبة وفقًا للدائرة الفعلية.
تحديث نظام التوزيع
تعد التركيبات الكهربائية القديمة تطبيقًا ذا أهمية خاصة. بدلاً من إعادة تصميم خزانة التوزيع بأكملها، يمكن للمهندسين إضافة مراقبة التيار إلى دوائر مختارة باستخدام تكوين مناسب لتقسيم النواة.
ما الذي يجب على المشترين مراعاته قبل الاختيار؟
يجب أن يبدأ اختيار محول التيار بالمتطلبات الكهربائية والميكانيكية للدائرة المستهدفة بدلاً من مجرد اختيار نموذج يعتمد على المظهر. يجب التأكد من النقاط التالية قبل الشراء:
- التيار الأساسي:تأكد من التيار الطبيعي والحد الأقصى للدائرة.
- النسبة الحالية:قم بمطابقة نسبة الأشعة المقطعية مع جهاز القياس أو جهاز المراقبة أو نظام الحماية.
- حجم الفتحة:تأكد من أن الكابل أو قضيب التوصيل يمكن أن يمر عبر الفتحة دون أي تداخل.
- تكوين الموصل:تحقق مما إذا كان التثبيت يستخدم كابلًا دائريًا أو شريط توصيل مستطيلًا.
- متطلبات الدقة:تحديد ما إذا كان المشروع يتطلب دقة قياس قياسية أو مواصفات قياس أكثر تخصصًا.
- الظروف البيئية:ضع في اعتبارك التعرض للخارج والرطوبة والغبار ودرجة الحرارة والاهتزاز والتلوث الكيميائي المحتمل.
- الاتصال الثانوي:قم بتأكيد التكوين الطرفي ومتطلبات القطبية للجهاز المتصل.
- مساحة التثبيت:تحقق من توفر مساحة كافية لفتح وقفل المبيت ثنائي النواة.
يجب أن يكون المورد الموثوق قادرًا على تقديم المساعدة في اختيار النموذج بناءً على هذه المعلمات. يعد هذا مفيدًا بشكل خاص للمشروعات التحديثية التي تحتوي على العديد من أحجام الكابلات المختلفة أو تصنيفات الدوائر.
ماذا يظهر تطبيق التحديث الحقيقي؟
يوضح مشروع التحديث الموثق الذي يتضمن مصنعًا للأجهزة الدقيقة ومصنع القولبة بالحقن في دونغقوان القيمة العملية لمحولات التيار المنقسمة. احتوت المنشأة على 86 دائرة توزيع ذات جهد منخفض تخدم أعمال القولبة بالحقن، والختم، ومعالجة القوالب، والتبريد، والرفع، والإضاءة، وأحمال أخرى.
يفتقر النظام الحالي إلى مراقبة كافية للتيار المتبقي للدائرة الفرعية. كانت أساليب التعديل التحديثي التقليدية تتطلب تعديلًا واسع النطاق للموصل وإيقاف الإنتاج. ولذلك استخدم المشروع محولات قابلة للفتح ومقسمة النواة تم اختيارها وفقًا لأبعاد الموصل.
وفقًا لمعلومات المشروع التي نشرتها شركة Junray Electrical، تم الانتهاء من تركيب وتشغيل جميع الوحدات البالغ عددها 86 وحدة في خمسة أيام. قام النظام بعد ذلك بتوفير مراقبة التيار المتبقي على مستوى الفرع، مما يسمح بتحديد الدوائر غير الطبيعية بسرعة أكبر. أفاد المشروع أيضًا أن وقت استكشاف الأخطاء وإصلاحها انخفض من متوسط 3.5 ساعة إلى أقل من 20 دقيقة بعد التعديل التحديثي.
يوضح هذا المثال مبدأً مهمًا للتخطيط التحديثي الكهربائي: لا تقتصر قيمة محول التيار على وظيفة القياس الخاصة به. يمكن أن تؤثر طريقة التثبيت والمقاومة البيئية والتوافق مع معدات المراقبة وقابلية الصيانة على الفعالية الشاملة لترقية التوزيع.
للحصول على معلومات إضافية عن المنتج، يمكن للمشترين مراجعة صفحة منتج محول التيار المقاوم للماء Cthw6 واستكشاف مجموعة محولات الأجهزة الخاصة بشركة Junray Electrical لمتطلبات المراقبة الكهربائية المختلفة.
الأسئلة المتداولة
ما هي الميزة الرئيسية لمحول التيار ثنائي النواة CTHW6؟
ميزة التثبيت الرئيسية هي الهيكل المفتوح والمغلق، والذي يسمح بوضع المحول حول كابل أو قضيب توصيل موجود دون قطع الموصل. وهذا يجعلها مفيدة لمشاريع التحديث والمراقبة لتوزيع الجهد المنخفض.
هل يمكن استخدام CTHW6 في الهواء الطلق؟
نعم. تم تصميم المنتج للتطبيقات الخارجية ويتضمن غلافًا بلاستيكيًا هندسيًا معزولًا وتغليف إيبوكسي ووصلة كابل مقاومة للماء. قد يوصى بختم إضافي لمحطات الأسلاك في البيئات الرطبة بشكل خاص.
ما هي فئة الدقة التي يدعمها CTHW6؟
تحدد معلومات المنتج المنشورة دقة القياس من الفئة 0.5/0.5S. يجب تأكيد المواصفات الدقيقة وفقًا لمتطلبات العداد المقصود ونظام المراقبة الكهربائية قبل الشراء.
هل يمكنه مراقبة الكابلات الموجودة دون فصلها؟
تم تصميم الهيكل ثنائي النواة خصيصًا للتركيب حول الكابلات أو قضبان التوصيل الموجودة، مما يتجنب الحاجة إلى قطع الموصل. ومع ذلك، يجب أن يتم تنفيذ الأعمال الكهربائية الحية فقط من قبل أفراد مؤهلين باتباع إجراءات السلامة المعمول بها.
ما هي المعلومات المطلوبة عند اختيار نموذج CTHW6؟
تتضمن معلومات التحديد الهامة التيار الأساسي، ونسبة التيار المطلوبة، ونوع الموصل، وأبعاد الكابل أو قضيب التوصيل، وحجم الفتحة، ومتطلبات الدقة، وبيئة التثبيت، ومتطلبات الاتصال الثانوية.
هل توفر شركة Junray Electrical التخصيص؟
نعم. تنص شركة Junray Electrical على أنه يمكن تخصيص المواصفات غير القياسية وفقًا لأبعاد التثبيت ومتطلبات المعلمات. يمكن لفريقها الفني أيضًا تقديم إرشادات لاختيار النموذج والدعم الفني لما بعد البيع.
خاتمة
يمكن لمحول التيار المصمم جيدًا أن يجعل المراقبة الكهربائية أكثر عملية مع دعم تحديث أنظمة التوزيع ذات الجهد المنخفض الحالية. بفضل هيكله المنفصل، ومواصفات الدقة من الفئة 0.5/0.5S، والإسكان المعزول المقاوم للهب، وتغليف الإيبوكسي، وتصميم التوصيل المقاوم للماء، فإن CTHW6 مناسب للتطبيقات التي تكون فيها مرونة التثبيت والحصول على التيار الموثوق به أمرًا مهمًا. إذا كنت تخطط لإعادة تأهيل التوزيع، أو مشروع مراقبة الطاقة، أو تطبيق المراقبة الكهربائية الخارجية،اتصل بنافي Junray Electrical مع تقييمك الحالي وأبعاد الموصل ومتطلبات الدقة وشروط التطبيق لمناقشة اختيار النموذج والحل المخصص المناسب.
