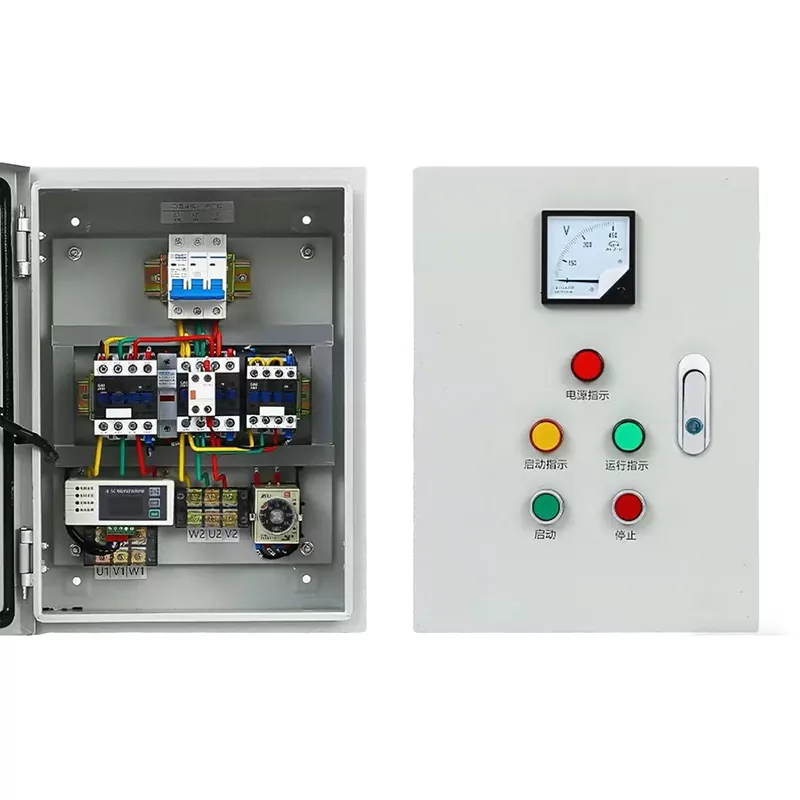

خزانة التحكم في ستار-دلتا

تعد خزانة التحكم في بدء التشغيل Junray Electrical Star-Delta بمثابة حل بدء تشغيل منخفض الجهد وفعال من حيث التكلفة مصمم خصيصًا للمحركات عالية الطاقة التي لا تتطلب تنظيم السرعة. من خلال استخدام تقنية البدء ستار-دلتا، فإنه يقلل تيار البدء إلى ثلث مستويات البدء المباشر على الخط، مما يزيل بشكل فعال انخفاضات جهد الشبكة، والصدمات الميكانيكية، وتلف المعدات الناجم عن تيار التدفق الزائد. بفضل هيكله البسيط والقوي، فإنه يوفر موثوقية أعلى بكثير ومعدلات فشل أقل مقارنة بمحركات التردد المتغيرة، بينما تكلفته أقل بنسبة 60% تقريبًا. تتراوح الطاقة المقدرة من 15 كيلو واط إلى 315 كيلو واط مع حماية IP40، وتدعم التثبيت المثبت على الأرض وعلى الحائط. مناسب للتطبيقات عالية الطاقة مثل مضخات المياه والمراوح وضواغط الهواء وأحزمة النقل في البيئات الصناعية والبلدية والتجارية حيث يعد بدء التشغيل السلس وحماية المعدات أمرًا بالغ الأهمية.

تم تطويره خصيصًا للمحركات عالية الطاقة

عندما تستخدم العديد من الشركات محركات عالية الطاقة، فإنها ستواجه مشكلتين أساسيتين: أولاً، عندما يتم تشغيل المحرك مباشرة، يكون تيار البدء كبيرًا جدًا، مما لا يؤثر بقوة على شبكة الطاقة ويؤثر على التشغيل العادي للمعدات الأخرى فحسب، بل يتلف أيضًا المحرك بسهولة، مما يتسبب في تلف المعدات وإيقاف الإنتاج؛ ثانيًا، لحل مشكلة بدء التشغيل الحالي، يعد استخدام خزانة التحكم في تحويل التردد أمرًا مكلفًا للغاية. بالنسبة للسيناريوهات التي لا تتطلب تنظيم السرعة ولكنها تحتاج فقط إلى تقليل تيار البداية، تكون التكلفة منخفضة للغاية، مما يؤدي إلى إهدار التكلفة.

تم تصميم خزانة التحكم Star-Delta Starter بدقة لمعالجة نقطة الألم هذه. تم تطويره خصيصًا للمحركات عالية الطاقة، دون الحاجة إلى هياكل معقدة، ويمكنه تحقيق بدء تشغيل فعال لتقليل الجهد، وموازنة التطبيق العملي والاقتصاد، ويلبي تمامًا احتياجات البدء لمختلف المحركات عالية الطاقة التي لا تتطلب تنظيم السرعة.

المواصفات الفنية

الميزة الأساسية

قم بتقليل الجهد أثناء بدء التشغيل لحماية شبكة الطاقة وجعل المحرك أكثر متانة

أثناء بدء التشغيل، يتم اعتماد طريقة اتصال Star-delta، والتي يمكن أن تقلل بدقة تيار البدء إلى 1/3 من تيار بدء التشغيل المباشر. هذا يزيل تمامًا تأثير التيارات الكبيرة على شبكة الطاقة، ويتجنب تقلبات الجهد الكهربي في الشبكة التي تؤثر على المعدات الأخرى، ويمنع بشكل فعال احتراق المحرك بسبب تيار التشغيل الزائد، وبالتالي إطالة عمر خدمة المحرك، وتقليل تكاليف استبدال المعدات، وحل نقاط الألم الأساسية لبدء تشغيل المحركات ذات الطاقة الكبيرة.

خيار فعال من حيث التكلفة

بالمقارنة مع خزانة التحكم بالتردد المتغير، تم تخفيض سعر خزانة التحكم Star-Delta Starter بشكل مباشر بنسبة 60%. ليست هناك حاجة لإنفاق مبلغ كبير من المال على معدات معقدة ذات تردد متغير. بالنسبة للسيناريوهات التي لا يلزم فيها تعديل السرعة ويحتاج فقط إلى تقليل تيار البدء، فإنه يمكن أن يلبي متطلبات الاستخدام بالكامل، مما يقلل بشكل كبير من تكاليف الشراء الخاصة بالمؤسسة ويقلل الاستثمار في التشغيل والصيانة لاحقًا. أداء التكلفة أعلى بكثير من المنتجات المماثلة.

هيكل بسيط ومستقر

التخلي عن وحدة تحويل التردد المعقدة، واعتماد تصميم هيكلي بسيط وعملي، أثناء التشغيل يكون أكثر استقرارًا، مع معدل فشل منخفض للغاية. مناسب بشكل خاص للسيناريوهات ذات الأحمال المستقرة والتي نادرًا ما تتطلب صيانة المعدات. لا حاجة للإيقاف المتكرر للصيانة، مما يقلل من انقطاعات الإنتاج الناجمة عن فشل المعدات وتحسين كفاءة الإنتاج.

حماية سلامة متعددة

متكامل مع وظائف الحماية من الحمل الزائد والتيار الزائد والجهد الزائد والجهد المنخفض، ويمكنه مراقبة حالة تشغيل المحرك في الوقت الفعلي. بمجرد أن يظهر المحرك أي خلل، سيتم إيقاف تشغيل المعدات تلقائيًا، وحماية المحرك والمعدات ذات الصلة بشكل فعال، ومنع تلف المعدات، وتجنب مخاطر السلامة المحتملة والخسائر الاقتصادية الناجمة عن فشل المعدات، وضمان تشغيل أكثر موثوقية.

التثبيت مريح وفعال.

عملية التثبيت بسيطة. لا يلزم وجود فنيين محترفين لقضاء الكثير من الوقت في تصحيح الأخطاء. يمكن إكماله بسرعة وهو مناسب لمختلف المشاريع الهندسية سريعة التقدم. فهو يقلل من وقت التثبيت ويمكن من وضع المعدات قيد الاستخدام في أقرب وقت ممكن، وبالتالي تحسين كفاءة تقدم المشروع.

تفكيك المكونات التفصيلية

تولي خزانة التحكم Star-Delta Starter الخاصة بنا اهتمامًا وثيقًا بكل التفاصيل. بدءًا من المكونات الأساسية وحتى عملية توصيل الأسلاك، فهي تتبع معايير الصناعة بدقة. مع المنتجات عالية الجودة، فإنه يزيل المخاوف بشأن الشراء ويضمن تشغيلًا مستقرًا على المدى الطويل. وهي مجهزة بوحدة بداية مثلثة نجمة مخصصة. المكونات الأساسية ذات جودة ممتازة ويمكنها تحقيق بداية تقليل الجهد بدقة، مما يقلل بشكل فعال من تيار البداية. كما أن لديها مكونات حماية متعددة لحماية سلامة تشغيل المحرك بشكل كامل ومنع أي مواقف غير طبيعية. يمكن لمرحل الوقت الدقيق التبديل تلقائيًا بين وضعي البدء النجمي والمثلث، مع التبديل الدقيق والتشغيل الموثوق، دون الحاجة إلى التشغيل اليدوي. يعمل تصميم تبديد الحرارة والتهوية المخصص على إزالة الحرارة المتولدة أثناء تشغيل المعدات بسرعة، مما يمنع المكونات من التقادم بسبب الحرارة الزائدة وإطالة عمر خدمة المعدات. تضمن عملية الأسلاك القياسية فصل خطوط الطاقة والإشارة، مع الأسلاك المستقيمة والعمودية، وعلامات طرفية واضحة، مما يجعل الصيانة اللاحقة مريحة، كما أنها تتوافق مع معايير السلامة، مما يتيح قبول المشروع بسلاسة.

تغطية مختلف متطلبات بدء تشغيل المحرك ذو الطاقة الكبيرة

تُستخدم خزانة التحكم Star-Delta Starter، بأدائها الممتاز وقدرتها المرنة على التكيف، على نطاق واسع في سيناريوهات مختلفة للمحركات ذات الطاقة الكبيرة التي لا تتطلب تنظيم السرعة، وتتوافق بدقة مع متطلبات البدء لمختلف الصناعات.

في سيناريو مضخة المياه ذات الطاقة الكبيرة، فهي مناسبة لمختلف مضخات إمداد المياه ذات الطاقة الكبيرة، مما يحقق تقليل الضغط بشكل سلس وتجنب تلف المضخة بسبب تيار البدء الزائد؛

في سيناريو المروحة ذات الطاقة الكبيرة، يمكن استخدامها لبدء تشغيل العديد من المراوح ذات الطاقة الكبيرة، مما يقلل من تيار البدء ويضمن التشغيل المستقر للمروحة؛

في سيناريو ضاغط الهواء ذو ​​الطاقة الكبيرة، يكون مناسبًا لبدء تشغيل ضواغط الهواء، مع الأخذ في الاعتبار سلاسة بدء التشغيل وحماية المعدات؛

في سيناريو الحزام الناقل ذو الطاقة الكبيرة، فهو يساعد الحزام الناقل على البدء بسلاسة، مما يقلل من تآكل المعدات ويحسن كفاءة النقل؛

وفي الوقت نفسه، فهو متوافق أيضًا مع مختلف المحركات ذات الطاقة الكبيرة التي لا تتطلب تنظيم السرعة، سواء في الإنتاج الصناعي أو الهندسة البلدية أو مصانع المعالجة المختلفة، ويمكن تكييفه.

نظرة عامة على المشروع التحديثي

الملف الشخصي للمشروع

يتضمن هذا المشروع تحديث النظام الكهربائي لمضخات مكافحة الحرائق في مجمع تجاري. يشتمل التركيب على مضخة حريق رئيسية بقدرة 30 كيلو وات ومجموعة مضخات لتثبيت الضغط. تم تصنيف النظام على أنه حمل مكافحة الحرائق في حالات الطوارئ من الدرجة الأولى، ويتطلب معايير عالية لبدء الاستقرار، والحد الأدنى من تأثير الشبكة، وموثوقية المعدات.

استخدمت المعدات الأصلية طريقة البدء المباشر عبر الإنترنت (DOL). تسبب تيار التدفق الهائل عند بدء التشغيل في كثير من الأحيان في انخفاض الجهد الكهربائي، وميض الإضاءة، والحمل الزائد الفوري على قواطع الدائرة الأولية. علاوة على ذلك، فإن زيادة البداية تهدد بإتلاف الهيكل الميكانيكي للمضخة وتقصير عمر المحرك. لتقليل تيار البدء، وضمان بدء التشغيل بسلاسة، وحماية كل من شبكة الطاقة ومعدات مكافحة الحرائق، تمت ترقية النظام إلى خزانات التحكم في بدء التشغيل ذات الجهد المنخفض Star-Delta (Y/Δ)، وبالتالي تلبية متطلبات كود السلامة من الحرائق لبدء التشغيل منخفض التأثير.

مشاكل قبل التحديثية

تيار بدء التشغيل المفرط: وصل تيار بدء التشغيل DOL إلى 6-7 أضعاف التيار المقدر، مما يتسبب في كثير من الأحيان في تقلبات جهد الشبكة وانقطاع الطاقة اللحظي للمعدات الموجودة في الموقع.

أضرار الصدمات الميكانيكية: يؤدي عزم الدوران اللحظي المفرط أثناء التشغيل "الصلب" للجهد الكامل إلى تعريض وصلات المضخة والمحامل لضغط متكرر، مما يؤدي إلى ارتفاع معدلات الفشل والضوضاء والاهتزاز.

تعثر القواطع المنبع: تسببت تيارات التدفق العالية في حدوث حمولات زائدة لحظية على قواطع الدائرة الواردة، مما يؤدي إلى تعثر عرضي مزعج وخطر فشل معدات مكافحة الحرائق في التعشيق بشكل موثوق.

عدم الامتثال لمعايير قبول السلامة من الحرائق: يُمنع منعًا باتًا البدء المباشر لمضخات الحريق عالية الطاقة؛ يعد البدء بالجهد المنخفض أمرًا إلزاميًا. فشلت طريقة البدء الأصلية في تلبية معايير القبول.

عدم القدرة على التعامل مع دورات البدء والإيقاف المتكررة: يستلزم بدء تشغيل DOL خسائر حرارية عالية، مما يجعله غير مناسب لعمليات بدء التشغيل المتكررة المطلوبة أثناء تشغيل نظام مكافحة الحرائق واختبار الارتباط.

خطة تكوين المعدات

استنادًا إلى مواصفات محرك مضخة الحريق بقدرة 30 كيلووات والأكواد الكهربائية لمكافحة الحرائق، تم تركيب خزانات التحكم في بدء التشغيل ذات الجهد المنخفض المخصصة من Star-Delta. تعمل هذه الخزانات على تسهيل بدء الجهد المنخفض للتكوين النجمي متبوعًا بمفتاح تلقائي مؤجل زمنيًا لتشغيل دلتا بالجهد الكامل. إنها تتميز بالحماية ضد الحمل الزائد، وفقدان الطور، والدوائر القصيرة، والمشكلات الحرارية، بالإضافة إلى إمكانات التحكم في الارتباط المحلي وعن بعد. مواصفات المعدات الأساسية

الحمل المتحكم فيه: محرك مضخة رش الحريق ثلاثي الطور بقدرة 30 كيلووات

طريقة البدء: بداية الجهد المنخفض على شكل نجمة (Y) → مفتاح تأخير الوقت إلى دلتا (Δ) للتشغيل المقنن

تيار البدء: تم تقليله إلى ثلث تيار البدء المباشر على الخط؛ يقلل بشكل كبير من تأثير الشبكة

مكونات التحكم: موصل رئيسي، موصل نقطة النجمة، موصل التشغيل، مرحل تأخير الوقت، واقي الحمل الزائد الحراري

وقت التبديل: تأخير ذكي لمدة 7 ثوانٍ للتبديل؛ مُحسّن لخصائص بدء تشغيل المضخة بسلاسة وبدون تحميل

وظائف التحكم: التشغيل اليدوي المحلي، التشغيل عن بعد عبر وصلة إنذار الحريق، ردود الفعل على التشغيل، إنذار الخطأ

وظائف الحماية: حماية فقدان المرحلة، حماية الزائد، حماية ماس كهربائى، حماية إيقاف الحمل الزائد الحراري

أبرز التحديثية

انخفاض كبير في تأثير البداية: يحد بدء الجهد المنخفض من Star-Delta من تدفق التيار إلى نطاق معقول، مما يزيل بشكل فعال انخفاضات الجهد وتقلبات الشبكة.

بدء تشغيل سلس للغاية: يعمل بدء التشغيل الناعم على التخلص من الصدمات الميكانيكية القاسية؛ يقلل بشكل كبير من تأثيرات المطرقة المائية على المضخات والمحركات والأنابيب، وبالتالي إطالة عمر خدمة المعدات.

منطق حماية قوي وموثوق: طبقات حماية كهربائية متعددة تكتشف بدقة فقدان الطور، والحمل الزائد، وأخطاء قفل الدوار، مما يؤدي إلى عمليات إيقاف التشغيل والإنذارات في الوقت المناسب لضمان الاستعداد التشغيلي للمعدات.

دعم ربط نظام الحريق: يتكامل مع لوحة التحكم في إنذار الحريق لتمكين بدء التشغيل التلقائي أثناء الحرائق، والتشغيل/الإيقاف عن بعد، وتعليقات الحالة، مع الامتثال الكامل لمعايير قبول السلامة من الحرائق.

تصميم ناضج ومعدل فشل منخفض: دائرة التحكم Star-Delta بسيطة ومستقرة وسهلة الصيانة ومقاومة عالية للتداخل - مثالية لمعدات مكافحة الحرائق التي تظل في وضع الاستعداد لفترات طويلة ولكن يجب أن تعمل على الفور عند الحاجة.

النتائج التشغيلية بعد التعديل التحديثي

تشغيل الشبكة المستقرة: يتم تقليل تيار التدفق بشكل كبير؛ لا تحدث تقلبات في الجهد أو وميض ضوئي داخل المنشأة، ولا تتعطل القواطع الأولية بسبب الأحمال الزائدة اللحظية.

بدء تشغيل سلس وخالي من الصدمات: يبدأ المحرك والمضخة بسلاسة مع تقليل الاهتزاز والضوضاء بشكل كبير؛ يتم التخلص تمامًا من المخاطر المرتبطة بمطرقة المياه لخطوط الأنابيب.

حماية دقيقة وموثوقة: تم إجراء عمليات تشغيل واختبارات ربط متعددة بنجاح دون أي إنذارات كاذبة أو عمليات غير مقصودة؛ سلامة تشغيل المعدات بنسبة 100%.

القبول الناجح للسلامة من الحرائق: تتوافق طريقة بدء التشغيل ومنطق التحكم ووظائف الربط تمامًا مع رموز التصميم الكهربائي لأنظمة السلامة من الحرائق، وتجتاز فحص القبول النهائي.

انخفاض تكاليف التشغيل والصيانة: انخفضت معدلات فشل المعدات بشكل كبير؛ يلغي الحاجة إلى الإصلاحات المتكررة أو استبدال الأجزاء الميكانيكية، مما يضمن التشغيل المستقر والموثوق على المدى الطويل. ملخص الحالة

تمثل خزانة التحكم في بدء التشغيل ذات الجهد المنخفض Star-Delta حل البدء الأكثر استخدامًا والأكثر نضجًا للمعدات عالية الطاقة - مثل مضخات المياه، والمراوح، والمحركات الصناعية، وأنظمة مكافحة الحرائق - التي تتراوح من 30 كيلووات إلى 132 كيلووات. يتميز بالهيكل البسيط، الاستقرار العالي، معدل الفشل المنخفض، والفعالية الممتازة من حيث التكلفة، فهو يخفف بشكل فعال من ارتفاعات بدء تشغيل المحرك ويحمي كلاً من شبكة الطاقة والمعدات الميكانيكية. متوافق مع معايير السلامة من الحرائق والمعايير الكهربائية الصناعية، فهو بمثابة معدات تحكم قياسية للمباني المدنية، المشاريع البلدية، وأنظمة الطاقة الصناعية.
