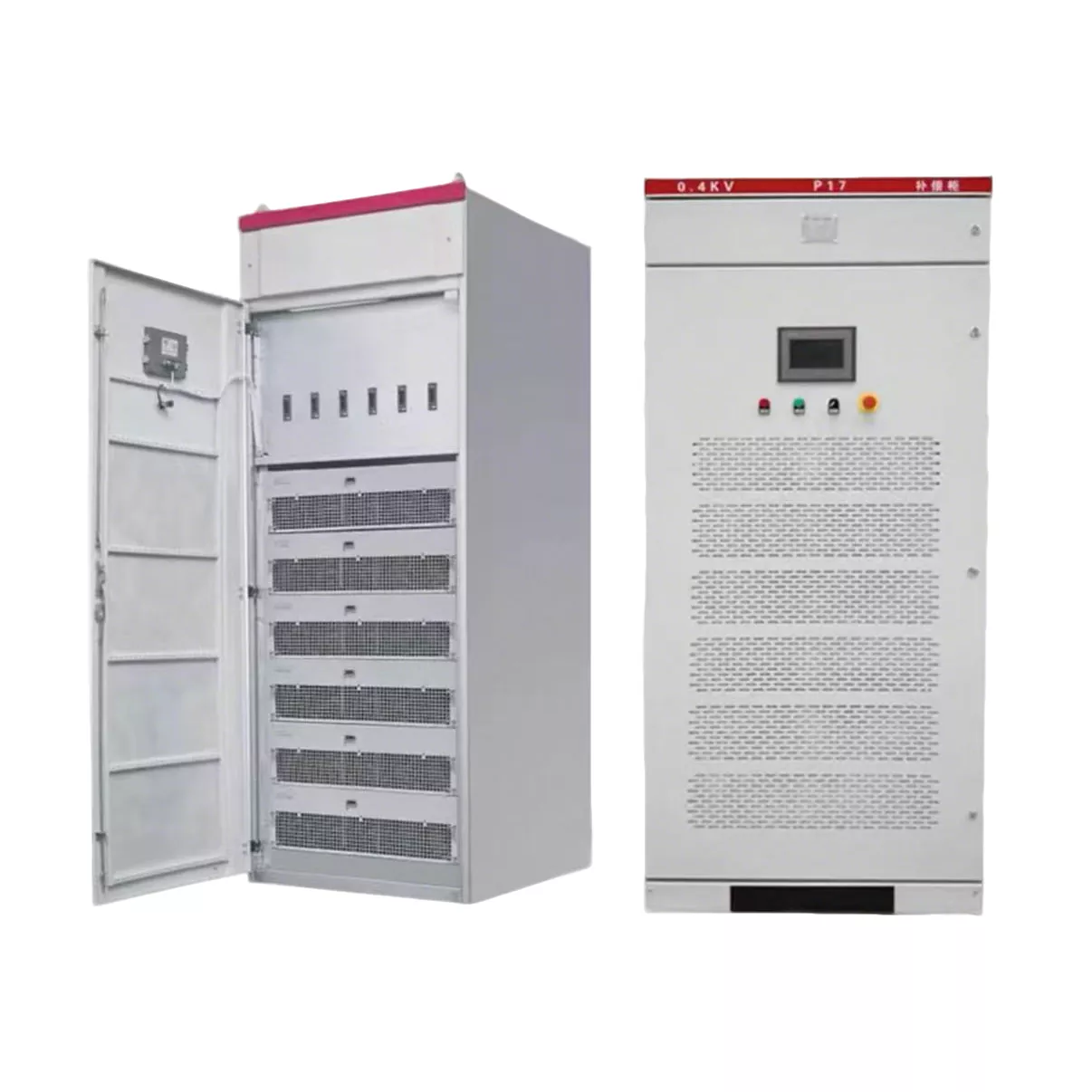

خزانة فلتر الطاقة النشطة APF

تم تصميم خزانة فلتر الطاقة النشطة APF الكهربائية من Junray للقضاء على التلوث التوافقي الناجم عن الأحمال غير الخطية مثل محركات التردد المتغير والمقومات وأنظمة UPS. إنه يوفر تعويضًا توافقيًا في الوقت الفعلي عبر الأوامر التوافقية الثانية إلى الخمسين، مما يحقق كفاءة تخفيف تبلغ ≥95% ويقلل التشوه التوافقي الإجمالي (THDi) إلى حدود معايير GB/T 14549 وIEEE 519. وهذا يحمي المحولات والكابلات والمكثفات والمعدات الحساسة من ارتفاع درجة الحرارة أو الشيخوخة المبكرة أو الفشل. الخزانة ثابتة على الأرض، وتصنيف IP4X، ومبنية بوسائل حماية مدمجة متعددة بما في ذلك أدوات حماية الجهد الزائد، والجهد المنخفض، والتيار الزائد، ودرجة الحرارة الزائدة. مناسبة لمصانع التصنيع والمرافق الكيميائية ومراكز البيانات ومشاريع البنية التحتية الكبيرة.

لماذا يحتاج مصنعك بشكل عاجل إلى إدارة ديناميكية؟

مع الاستخدام الواسع النطاق للأحمال غير الخطية مثل محولات التردد ومعدات التصحيح، أصبح التلوث التوافقي لشبكة الطاقة شديدًا بشكل متزايد. وهذا لا يؤدي فقط إلى ارتفاع درجة حرارة المحولات وتسريع شيخوخة الكابلات، ولكنه قد يؤدي أيضًا إلى انفجار المكثفات وأعطال حماية المرحل وغيرها من الحوادث الخطيرة. وتأتي الخسائر الاقتصادية المباشرة أكثر من "الغرامات التوافقية" التي تفرضها إدارة إمدادات الطاقة. يمكن للمرشحات المنفعلة التقليدية أن تستهدف ترددات محددة فقط وتكون عرضة للرنين مع مقاومة النظام، مما يسبب تلوثًا ثانويًا. تعتمد خزانة مرشح الطاقة النشطة APF الخاصة بنا تقنية الإدارة الديناميكية المتقدمة. إنه بمثابة "جهاز تنقية" لشبكة الطاقة، قادر على مراقبة أشكال الموجات الحالية في الوقت الفعلي، وتحديد وتوليد تيارات تعويضية ذات سعة متساوية واتجاه معاكس للسعة التوافقية تلقائيًا. يمكن لنهج "استخدام السم لمواجهة السم" أن يزيل تأثير التوافقيات تمامًا، ويتحكم في إجمالي معدل التشوه التوافقي ضمن النطاق القياسي الوطني، ويسمح لك بتوديع الغرامات وخطر احتراق المعدات تمامًا.

الميزة الأساسية

تكمن القيمة الأساسية لخزانة مرشح الطاقة النشط APF في قدرتها على الاستجابة الديناميكية العالية وتأثير التحكم عالي الدقة. أولاً، لديه قدرة تحكم توافقية كاملة النطاق، قادرة على تصفية أكثر من 95% من التوافقيات، بما في ذلك التوافقيات المشتركة الخامسة والسابعة، بالإضافة إلى التوافقيات ذات الترتيب الأعلى التي تتراوح من الثاني إلى الخمسين. ثانيًا، يعمل على تحسين جودة الطاقة بشكل كبير من خلال التحكم في التوافقيات، وتقليل فقد الخطوط، وزيادة معدل الحمل الفعال للمحولات، وهو ما يعادل توسيع قدرة المحول. والأهم من ذلك، يمكنها حماية المعدات الحساسة بشكل فعال، مما يطيل عمر خدمة المحركات ومحولات التردد. بالنسبة للعديد من المصانع، غالبًا ما يغطي توفير الكهرباء وتجنب الغرامات الذي تم تحقيقه في الشهر الأول بعد تركيب هذه المعدات جزءًا كبيرًا من تكلفة المعدات، مما يؤدي إلى عائد مرتفع للغاية على الاستثمار.

التزام Junray الكهربائية

باعتبارها شركة مصنعة محنكة حاصلة على شهادات دولية مثل ISO، وCE، وCCC، فإن شركة Junray Electrical تدرك جيدًا قسوة البيئات الصناعية. تعتمد خزانة مرشح الطاقة النشطة APF تصميمًا قائمًا على الأرض وتتمتع بمستوى حماية IP4X، وهو مناسب لبيئات غرف التوزيع المختلفة. يستخدم الجزء الداخلي وحدات مرشح نشط APF عالية الجودة، جنبًا إلى جنب مع الطاقة القياسية وتقنيات فصل الأسلاك الضعيفة للتيار، مما يضمن التوافق الكهرومغناطيسي واستقرار النظام. تتميز المعدات بقدرات كشف ذكية قوية، والتي يمكن أن تتكيف تلقائيًا مع تغييرات الحمل دون تعديلات يدوية متكررة. وفي الوقت نفسه، قمنا بدمج آليات حماية متعددة مثل الحماية من الجهد الزائد والجهد المنخفض والتيار الزائد ودرجة الحرارة الزائدة. في حالة وجود خلل في النظام، سيتم إيقاف تشغيله تلقائيًا وإعطاء إنذار. يضمن تصميم التبريد والتهوية المخصص بقاء الوحدات هادئة ومستقرة حتى خلال فترات طويلة من التشغيل عالي التحميل.

سيناريوهات قابلة للتطبيق على نطاق واسع

يتم استخدام خزانة مرشح الطاقة النشطة APF الخاصة بنا على نطاق واسع في الأماكن ذات المتطلبات العالية للغاية لجودة الطاقة. لا غنى عنه باعتباره "حارس شبكة الطاقة" في مصانع التصنيع التي تحتوي على عدد كبير من محولات التردد، والمصانع الكيميائية المجهزة بمعدات التصحيح، ومراكز البيانات ذات كثافة البيانات العالية. بالنسبة لمشاريع البنية التحتية الكبيرة، يمكنه أيضًا إدارة التداخل التوافقي الناتج عن معدات البناء بشكل فعال. اختيار Junray Electrical يعني اختيار شريك يفهم التكنولوجيا ويقدر الجودة. نحن نقدم خدمة عملية كاملة بدءًا من الاختيار والتركيب وحتى ما بعد البيع، مما يضمن وصول نظام توزيع الطاقة لديك إلى الحالة المثالية.

المواصفات الفنية

دراسة الحالة

يتضمن هذا المشروع محطة ثانوية لمعالجة مياه الصرف الصحي التابعة للبلدية. تشمل الأحمال الرئيسية مضخات الرفع المؤثرة، ومضخات العودة، ومنفاخ التهوية، ومعدات نزح المياه من الحمأة. تستخدم جميع المعدات محركات متغيرة التردد (VFDs) وبادئ تشغيل ناعم للتحكم في السرعة، وهو ما يمثل سيناريو نموذجيًا يشتمل على أحمال غير خطية عالية الكثافة.

تم تحديد المشكلات

تم تجهيز نظام توزيع الطاقة منخفض الجهد الأصلي للمحطة فقط بمكثفات تعويض الطاقة التفاعلية القياسية ويفتقر إلى معدات التخفيف التوافقية. أدى التشغيل على المدى الطويل إلى مشكلات مختلفة في جودة الطاقة أدت في كثير من الأحيان إلى تعطيل الإنتاج المستمر، مما خلق حاجة ملحة لتركيب مرشحات الطاقة النشطة (APFs) للتخفيف الشامل.

التشوه التوافقي الشديد: كشف اختبار جودة الطاقة في الموقع عن التشوه التوافقي الكلي للتيار (THDi) بنسبة 27.6% على جانب الجهد المنخفض، مع التوافقيات المميزة السائدة في المستويات الخامس والسابع والحادي عشر والثالث عشر - وهي مستويات تجاوزت الحدود المسموح بها بكثير.

الفشل المتكرر لبنك المكثف: تعاني مكثفات تعويض الطاقة التفاعلية في كثير من الأحيان من الانتفاخ، وانهيار العزل الكهربائي، والتعثر، مما يجعلها غير قادرة على التبديل بشكل صحيح؛ يشكل عامل الطاقة المنخفض الناتج خطر فرض عقوبات مالية بناءً على رسوم تعديل عامل الطاقة.

ارتفاع درجة حرارة المعدات بشكل مفرط: لوحظ ارتفاع غير طبيعي في درجات الحرارة في قضبان التوصيل وكابلات الطاقة والمحولات ذات الجهد المنخفض، مما أدى إلى تسريع تقادم عزل الكابلات وخلق خطر نشوب حريق.

أنظمة التشغيل الآلي غير المستقرة: عانت أجهزة التحكم المنطقية القابلة للبرمجة (PLCs)، والأجهزة، ومعدات المراقبة عبر الإنترنت من التداخل التوافقي، مما أدى إلى تقلبات البيانات وقراءات غير طبيعية، والتي تسببت في بعض الأحيان في إطلاق خاطئ للتشابكات العملية.

تعطل خزانات التوزيع: تسببت التوافقيات في حدوث تسلسل صفري مفرط وتيارات مشوهة، مما أدى إلى تعطل متكرر لقواطع الدائرة ذات الجهد المنخفض وأجهزة الحماية من التسرب الأرضي، وبالتالي تعطيل المعالجة المستمرة لمياه الصرف الصحي.

حل

استنادًا إلى خصائص الحمل وبيانات الاختبار التوافقي، تم تركيب خزانة الترشيح النشطة 300A APF في تكوين متوازي مركزي على شريط التوصيل الرئيسي 0.4 كيلو فولت في غرفة التوزيع ذات الجهد المنخفض. يستخدم هذا الإعداد اتصالاً متوازيًا للتخفيف من التوافقيات ديناميكيًا عبر جميع نطاقات التردد مع توفير تعويض الطاقة التفاعلية الديناميكية وقمع رنين الشبكة في نفس الوقت. مواصفات المعدات:

الموديل: مرشح الطاقة النشط ذو الجهد المنخفض (APF-300A/380V)

موقع التثبيت: غرفة التوزيع الرئيسية ذات الجهد المنخفض 0.4 كيلو فولت

طريقة التعويض: التخفيف النشط الموازي في الوقت الحقيقي

نطاق التخفيف: التوافقيات كاملة الطيف (الترتيب الثاني إلى الترتيب الخمسين)؛ التخفيف التوافقي المتزامن وتعويض الطاقة التفاعلية الديناميكية

وقت الاستجابة: ≥5 مللي ثانية؛ متوافق مع الأحمال الديناميكية المتقلبة من المراوح والمضخات ذات محرك التردد المتغير (VFD).

التوافق التوافقي: تم تقليل نظام THDi من 27.6% إلى أقل من 8%

نتائج

حل كامل لفشل خزانة المكثف: القضاء على تداخل الرنين التوافقي؛ لم تعد المكثفات تنتفخ أو تتعثر؛ يعمل نظام تعويض الطاقة التفاعلية بثبات.

انخفاض كبير في ارتفاع درجة حرارة المعدات: تم تحسين مشكلات التدفئة في المحولات وقضبان التوصيل والكابلات بشكل ملحوظ؛ القضاء على مخاطر التدهور طويل الأمد بسبب درجات الحرارة المرتفعة؛ إطالة عمر خدمة معدات توزيع الطاقة.

نظام التحكم الآلي المستقر: تم القضاء على التداخل التوافقي تمامًا. ظلت البيانات المستمدة من أجهزة التحكم المنطقية القابلة للبرمجة (PLCs)، وأجهزة الاستشعار، وأدوات المراقبة عبر الإنترنت مستقرة، مع عدم وجود تقلبات غير منتظمة أو رحلات تعشيق كاذبة.

تحسين موثوقية مصدر الطاقة: تم حل المشكلات تمامًا المتعلقة بالتعثر المزعج للمفاتيح ذات الجهد المنخفض؛ ضمان التشغيل المستمر والمستقر على مدار 24 ساعة لعملية معالجة مياه الصرف الصحي؛ منع توقف الإنتاج.
