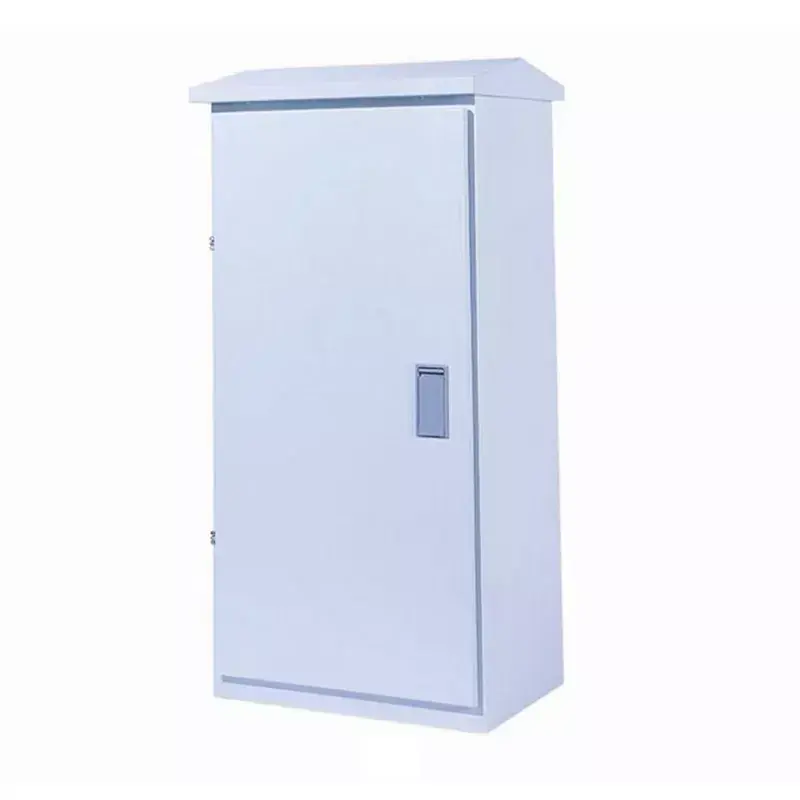

خزانة طاقة خارجية مقاومة للماء XL-21

مضخات الطاقة الخارجية والمراوح والكسارات ومعدات الطاقة الأخرى، تؤثر سلامة توزيع الطاقة بشكل مباشر على تقدم الإنتاج. ومع ذلك، فإن خزانات الطاقة الداخلية العادية لا يمكنها ببساطة التكيف مع البيئة الخارجية - فعند وضعها في الهواء الطلق، سوف تتبلل وتصدأ في وقت قصير. كما أن التآكل الناتج عن الرياح والأمطار سيؤدي إلى تلف المكونات الداخلية، مما يجعلها غير قادرة على تحمل دوائر الطاقة ذات التيار الكبير. لا تؤدي الأعطال وعمليات الإغلاق المتكررة إلى زيادة تكاليف الصيانة فحسب، بل تؤدي أيضًا إلى تأخير الجدول الزمني للبناء. تم تصميم خزانة الطاقة الخارجية المقاومة للماء XL-21 خصيصًا لإمدادات الطاقة الخارجية، ومعالجة نقاط الألم هذه وتوفير ضمانات توزيع طاقة مستقرة وآمنة لمعدات الطاقة الخارجية.

المواصفات الفنية

تصميم مقاوم للماء IP54

نحن نلتزم بشكل صارم بمعيار الحماية IP54، حيث نجمع بين المظلة المنحدرة المقاومة للمطر مع شريط مطاطي مانع للتسرب عالي الكثافة حول إطار الباب لتشكيل حاجز مزدوج مقاوم للماء. وهذا يمكن أن يمنع بشكل فعال دخول رذاذ مياه الأمطار وبخار الماء. حتى في المواقف الخارجية ذات الأمطار الغزيرة، يمكنها ضمان بقاء مكونات الطاقة الداخلية جافة وخالية من الماء، مما يضمن التشغيل المستقر لمعدات الطاقة وتلبية متطلبات معايير الحماية الخارجية.

القدرة الاستيعابية العالية الحالية

تدعم خزانة الطاقة الخارجية المقاومة للماء XL-21 تيارًا مقدرًا يتراوح من 100 أمبير إلى 630 أمبير. إنها مجهزة بقضبان توصيل نحاسية كبيرة الحجم وسميكة، وتتميز بقدرة حمل تيار كبيرة وارتفاع منخفض لدرجة الحرارة. يمكنها بسهولة توفير توزيع الطاقة لمعدات الطاقة الكبيرة مثل مضخات المياه الكبيرة الخارجية، والمراوح، والكسارات، وما إلى ذلك، مما يلبي متطلبات دوائر الطاقة الكبيرة للغاية ويضمن التشغيل المستقر على المدى الطويل للمعدات. إنها مناسبة لسيناريوهات الاستخدام الحالية العالية من الدرجة الصناعية.

مقاومة للتأثير ودائم

نحن نستخدم ألواح فولاذية مدلفنة على البارد سميكة أو مواد من الفولاذ المقاوم للصدأ 304 (يمكن إجراء الاختيارات حسب الحاجة). تتميز الخزانة بقوة عالية ومقاومة للصدمات وقوة التأثير. حتى في السيناريوهات المعرضة للمطبات والتأثيرات مثل مواقع البناء والمناجم، فإنها لن تتشوه أو تتضرر بسهولة. إنه متين ويدوم طويلاً، وقادر على التكيف مع البيئات الخارجية القاسية مثل التعرض لأشعة الشمس والتآكل لفترة طويلة. إنه يتوافق مع معايير مقاومة التآكل على مستوى C4 ويمكنه مقاومة التآكل الناتج عن البيئات شديدة التآكل.

التكيف الهبوط

إنها تعتمد تصميم الهبوط القياسي ويمكن وضعها مباشرة على الأرض الخارجية أو المنصة دون أي إجراءات تركيب معقدة. وهو متوافق مع جميع مكونات الطاقة التقليدية. سواء كان ذلك لتركيب مشهد جديد أو استبدال صندوق الطاقة الخارجي القديم، فإنه يمكن تكييفه مباشرة دون الحاجة إلى تعديلات الأسلاك، مما يقلل بشكل كبير من وقت البناء وتكاليف التثبيت.

التصميم التفصيلي

تعلق شركة Junray Electrical أهمية كبيرة على التحسين الدقيق لمنتجاتها. بدءًا من الحماية الأساسية وحتى الاستخدام اليومي، تم تصميم كل تصميم لخزانة الطاقة المقاومة للماء للأماكن الخارجية XL-21 لتلبية متطلبات توزيع الطاقة الخارجية. مع الجودة، فإنه يبني خط دفاع آمن. يتم دمج غطاء السقف المائل المقاوم للمطر مع إفريز مخصص مقاوم للمطر، مما يوجه مياه الأمطار للتدفق بسرعة ويمنعها من التسرب إلى داخل الخزانة. تعمل الأشرطة المطاطية عالية الكثافة المغلقة بالكامل على منع الرياح وبخار الماء والغبار بشكل فعال، مما يعزز الأداء المقاوم للماء والغبار. تضمن قضبان التوصيل النحاسية السميكة كبيرة الحجم النقل المستقر للتيارات العالية وتقليل فقدان الحرارة. يمنع قفل الأمان السميك المضاد للسرقة بشكل فعال سرقة الكهرباء والأضرار الضارة، مما يوفر حماية شاملة لسلامة استخدام الطاقة في الهواء الطلق مع الأخذ في الاعتبار أيضًا التطبيق العملي والأمان.

السيناريوهات القابلة للتطبيق

بفضل الأداء الوقائي الممتاز، وقدرة حمل التيار الكبيرة وخصائص المتانة، فإن خزانة الطاقة المقاومة للماء للأماكن الخارجية XL-21 قابلة للتطبيق على نطاق واسع في سيناريوهات توزيع الطاقة الخارجية المختلفة، مما يتوافق بدقة مع احتياجات الصناعات المختلفة. في سيناريوهات مضخة المياه الخارجية، فهي مناسبة لتوزيع الطاقة لمضخات الصرف الصحي الخارجية، ومضخات إمدادات المياه، ومضخات الري، مما يضمن التشغيل المستقر لأنظمة إمدادات المياه والري؛ في سيناريوهات المروحة الخارجية، فهي مناسبة لتوزيع الطاقة للمراوح الخارجية وضواغط الهواء، مما يضمن التشغيل السلس للمعدات؛ في سيناريوهات الطاقة في مواقع البناء، فهي مناسبة لمعدات الطاقة الخارجية وتوزيع الطاقة المؤقتة في مواقع البناء، وتتميز بالمتانة وسهولة التركيب؛ وفي سيناريوهات معدات التعدين، فهو مناسب لتوزيع الطاقة للكسارات الخارجية ومعدات الغربلة في المناجم، مما يوفر الحماية من البيئات القاسية؛ في سيناريوهات المصانع الخارجية، فهي مناسبة لتوزيع الطاقة لورش عمل المصانع الخارجية وخطوط الإنتاج المفتوحة، مما يضمن التقدم السلس للإنتاج.

التعليمات

س: هل يمكن لمستوى الحماية IP54 أن يتحمل الطقس الممطر؟

ج: تتميز خزانة الطاقة المقاومة للماء الخارجية XL-21 بمستوى حماية IP54. يمكن أن يمنع بشكل فعال رذاذ مياه الأمطار وبخار الماء من الدخول. وهي مجهزة بسقف مائل مقاوم للمطر وشرائط مطاطية محكمة الغلق بالكامل. حتى لو تعرض لأمطار غزيرة في الهواء الطلق، فإنه يمكن ضمان أن المكونات الداخلية ليست رطبة أو مشبعة بالمياه، مما يضمن التشغيل الطبيعي لمعدات الطاقة وتلبية متطلبات معايير الحماية الخارجية.

س: ما هي الخيارات المتاحة لمواد الخزانة؟

ج: يمكن أن تكون مادة الخزانة إما مطلية بمسحوق الفولاذ المدلفن على البارد أو الفولاذ المقاوم للصدأ 304. تتميز كلتا المادتين بخصائص مقاومة التأثير والمتانة. من بينها، يتمتع الفولاذ المقاوم للصدأ 304 بأداء أقوى ضد التآكل ويمكنه التكيف تمامًا مع البيئات القاسية مثل المناجم والشواطئ. كما أنه يتوافق مع معايير مقاومة التآكل على مستوى C4 ويمكنه مقاومة التآكل في البيئات شديدة التآكل، وليس عرضة للصدأ أو التلف.

س: هل نحتاج إلى تجديد الأسلاك عند استبدال الصندوق القديم؟

ج: لا، هذا المنتج متوافق مع جميع مكونات الطاقة التقليدية وحجمه يناسب صناديق الطاقة الخارجية العادية. سواء كان تركيبًا جديدًا أو استبدال صندوق قديم، يمكن أن يكون متوافقًا بشكل مباشر دون الحاجة إلى تعديل الأسلاك الأصلية. التثبيت مناسب ويوفر وقت البناء.

س: هل يمكن تخصيص التيار المقنن؟

ج: نعم، النطاق الحالي المقدر هو 100A إلى 630A. التخصيص مدعوم. نحن نقدم قضبان توصيل نحاسية كبيرة الحجم بقدرة حمل تيار كبيرة، والتي يمكن أن تلبي بشكل مثالي متطلبات توزيع الطاقة لمعدات الطاقة الكبيرة مثل مضخات المياه الكبيرة الخارجية والكسارات. إنها مناسبة لسيناريوهات الاستخدام ذات التيار العالي من الدرجة الصناعية.

دراسة حالة التحديثية

I. نظرة عامة على المشروع

يتضمن هذا المشروع تحسين وتجديد المناظر الطبيعية لحديقة بلدية حضرية. يتميز الموقع بأحمال عالية الطاقة - مثل مجموعات مضخات النافورة الموسيقية واسعة النطاق، وإضاءة المناظر الطبيعية، ومعدات العادم الخارجية، ومضخات الري - مع تركيب جميع معدات الطاقة في الهواء الطلق بالقرب من البحيرة، وداخل الأحزمة الخضراء، وفي المناطق المفتوحة. كانت خزانات الطاقة الداخلية القياسية الأصلية والمرفقات البسيطة المصنوعة من الصفائح المعدنية تفتقر إلى الحماية الكافية للدخول؛ لم يتمكنوا من تحمل التعرض للمطر وأشعة الشمس الشديدة والرطوبة العالية وضباب البحيرة المسبب للتآكل. أدت الأعطال المتكررة - بما في ذلك دخول المياه، وتعطل قاطع الدائرة الناتج عن الرطوبة، والتآكل الطرفي، وإيقاف تشغيل المعدات - إلى تعطيل أنظمة المناظر الطبيعية في الحديقة بشدة وتشكل مخاطر حدوث صدمة كهربائية وحرائق كهربائية.

لضمان التشغيل الآمن على المدى الطويل لمعدات الطاقة الخارجية شديدة التحمل، تم استبدال جميع الوحدات بخزائن توزيع الطاقة الخارجية XL-21 المقاومة للمطر والتآكل. تتعامل هذه الخزانات مع التوزيع المركزي للطاقة، والحماية من الحمل الزائد والدوائر القصيرة، والتحكم المحلي في المضخات عالية الطاقة، والإضاءة، ومعدات تنسيق الحدائق، مما يضمن تشغيلًا مستقرًا على مدار العام لأنظمة تنسيق الحدائق في الحديقة.

ثانيا. قضايا ما قبل التحديثية

الحماية غير الكافية ودخول المياه بشكل متكرر أثناء المطر: تفتقر الخزانات الداخلية القياسية إلى أغطية المطر والعزل المائي بطبقة مزدوجة؛ تسلل المطر والضباب إلى العبوات، مما تسبب في حدوث دوائر قصيرة ناجمة عن الرطوبة وتعطل قواطع الدائرة الكهربائية والموصلات.

التآكل الشديد بسبب الرطوبة العالية بالقرب من البحيرة: تسببت مستويات الرطوبة المرتفعة من البحيرة والتقلبات الكبيرة في درجات الحرارة النهارية في صدأ الخزانات الحديدية القياسية وتقشيرها بسرعة؛ كشفت الصفائح الصدئة عن مكونات كهربائية حية.

عدم القدرة على التعامل مع الأحمال الخارجية الثقيلة: تتميز الخزانات القديمة والبسيطة بتخطيطات داخلية غير منظمة وضعف القدرة على حمل التيار؛ واجهت المضخات عالية الطاقة في كثير من الأحيان ارتفاع درجة الحرارة، وارتخاء التوصيلات، وإيقاف التشغيل أثناء بدء التشغيل والتشغيل.

أعطال التحكم الناجمة عن التكثيف وتراكم المياه: أدى التكثيف الداخلي الكبير الناتج عن تقلبات درجات الحرارة إلى خلل في المرحلات ودوائر التحكم، مما أدى إلى التشغيل غير المنتظم للنافورة وأنظمة الإضاءة.

ارتفاع المخاطر التشغيلية ومعدلات الفشل: أدت الأعطال المتكررة للمعدات وانقطاع التيار الكهربائي لأغراض الصيانة إلى تعطيل المظهر البصري للمنتزه وأدى إلى ارتفاع تكاليف التشغيل والصيانة باستمرار. ثالثا. خطة تكوين المعدات

لتلبية متطلبات البيئة الخارجية للمنتزه البلدي - التي تتميز بالرطوبة العالية، والظروف المسببة للتآكل، وأحمال الطاقة الثقيلة - تم تجهيز الموقع بخزائن توزيع الطاقة الخارجية المقاومة للمطر مقاس XL-21. تتميز هذه الوحدات بهيكل معزز مقاوم للماء وتوفر خرج طاقة مركزي متعدد الدوائر، وتحكم محلي في التشغيل/الإيقاف، وحماية من الحمل الزائد والدائرة القصيرة، وقدرات عزل الأخطاء.

مواصفات المعدات الأساسية

الموديل: XL-21 خزانة توزيع الطاقة الخارجية المقاومة للمطر والتآكل

النظام المطبق: نظام توزيع الطاقة منخفض الجهد 380 فولت/220 فولت

تصنيف الحماية: IP55 (مقاوم للمطر، والغبار، ومقاوم للتكثيف، ويقاوم التعرض لأشعة الشمس والرطوبة في الهواء الطلق)

هيكل الخزانة: تصميم مقاوم للمطر بباب مزدوج، ومظلة علوية لتساقط المطر، وعقد كابلات سفلية مقاومة للماء

المواد والتشطيب: لوح فولاذي سميك ملفوف على البارد مع طلاء مسحوق إلكتروستاتيكي ومعالجة مضادة للتآكل/الصدأ؛ مناسبة للبيئات ذات الرطوبة العالية والبيئات المسببة للتآكل على ضفاف البحيرة

التكوين الداخلي: المفتاح الرئيسي + قواطع دوائر فرعية متعددة، وموصلات التيار المتردد، والحماية من الحمل الزائد الحراري، والكتل الطرفية، ونظام التأريض

وظائف التحكم: التشغيل/الإيقاف المحلي لمضخات المياه والمراوح، والحماية من الحمل الزائد، وحماية الدائرة القصيرة، وعزل الطاقة الناتج عن الأعطال

طريقة التثبيت: تركيب خارجي على الأرض أو على الحائط المرتفع لمنع الغمر من تراكم المياه على مستوى الأرض

رابعا. يسلط الضوء على البناء والتطبيق

هيكل مزدوج الطبقات مقاوم للماء يمنع دخول الماء تمامًا: يتميز بباب خارجي مقاوم للمطر وباب داخلي محكم الغلق، جنبًا إلى جنب مع مظلة مطر علوية وغدد كابل سفلية مقاومة للماء، لتحمل الأمطار الغزيرة والضباب على ضفاف البحيرة، مما يضمن بقاء الجزء الداخلي جافًا بشكل دائم.

مقاوم للتآكل ومقاوم للطقس للظروف الخارجية القاسية: يوفر طلاء المسحوق السميك المضاد للتآكل مقاومة للأشعة فوق البنفسجية والرطوبة ورذاذ الملح والرطوبة؛ يضمن عدم الصدأ أو التشوه أو تقشير الطلاء أثناء الاستخدام الخارجي طويل الأمد.

قدرة طاقة عالية للخدمة الشاقة: تتميز الخزانة القياسية XL-21 بهيكل مدمج، وقدرة حمل تيار عالية، وتبديد ممتاز للحرارة؛ مصمم خصيصًا لمجموعات المضخات عالية الطاقة ومعدات الطاقة الخارجية للتخلص من ارتفاع درجة الحرارة أو التوصيلات الفضفاضة.

تضمن وسائل الحماية الكهربائية المتعددة السلامة التشغيلية: حماية شاملة ضد الدوائر القصيرة، والأحمال الزائدة، وفقدان الطور، والأحمال الزائدة الحرارية؛ ويضمن العزل المستقل لأخطاء الدائرة الواحدة عدم تأثر تشغيل المعدات الأخرى. التخطيط المنظم والتشغيل والصيانة المريحان: الأسلاك الداخلية الأنيقة والتكوين متعدد الطبقات والمقسم إلى مناطق والملصقات الواضحة تجعل الصيانة واستكشاف الأخطاء وإصلاحها وتوسيع السعة المستقبلية أمرًا سهلاً للغاية.

V. الأداء التشغيلي بعد التعديل التحديثي

حل كامل للعيوب المتعلقة بالرطوبة: على الرغم من الأمطار الموسمية الغزيرة والتكثيف الناتج عن تقلبات درجات الحرارة النهارية، يظل الجزء الداخلي من العلبة جافًا وخاليًا من الغبار، مع عدم وجود أي تعثر أو دوائر قصيرة بسبب الرطوبة.

تشغيل مستقر للمعدات دون توقف: مضخات النافورة، وإضاءة المناظر الطبيعية، ومعدات الري تبدأ وتتوقف بسلاسة؛ لم تكن هناك أي عمليات إيقاف تشغيل أو أعطال غير مبررة على مدار العام، مما يضمن عمليات متسقة ومتوافقة مع البيئة.

سلامة العلبة السليمة: على الرغم من التشغيل طويل الأمد في بيئة عالية الرطوبة بجوار البحيرة، إلا أن العلبة لا تظهر أي صدأ أو تقشير الطلاء أو التشوه، مما يحافظ على حالة هيكلية وجمالية ممتازة.

القضاء على مخاطر السلامة الكهربائية: يضمن العزل المغلق بالكامل عدم تعرض الأجزاء الحية، مما يمنع بشكل فعال مخاطر التسرب والصدمات الكهربائية والحرائق الكهربائية.

انخفاض كبير في تكاليف التشغيل والصيانة: تتميز المعدات بمعدل فشل منخفض للغاية، مما يلغي الحاجة إلى إجراء إصلاحات متكررة أو استبدال الأجزاء ويقلل بشكل كبير من عبء عمل التشغيل والصيانة.

سادسا. ملخص الحالة

إن خزانة توزيع الطاقة المقاومة للمطر الخارجية (موديل XL-21 الخارجي) عبارة عن معدات متخصصة مصممة للمناظر الطبيعية البلدية، ومحطات الضخ الخارجية، ومرافق الساحة العامة، وأحمال الطاقة الصناعية الخارجية. وهي تتميز عن صناديق العدادات القياسية أو خزانات التوزيع الداخلية، وتوفر مزايا مثل إمكانات توزيع الطاقة للخدمة الشاقة، والحماية من المطر بطبقة مزدوجة، ومقاومة التآكل والطقس، وتصنيف حماية الدخول العالي (IP). تم تصميمه خصيصًا لحل أعطال المعدات الناجمة عن الرطوبة العالية والتعرض الشديد لأشعة الشمس والتآكل الناتج عن المطر، وهو بمثابة معدات أساسية قياسية للتشغيل الآمن والمستقر لأنظمة توزيع الطاقة الخارجية.
