يتميز بتصميم فتح سريع القفل، ويمكن تركيب المحول بسرعة على دوائر الجهد المنخفض دون الحاجة إلى فصل قضبان التوصيل أو قطع الكابلات؛ وهذا يقلل بشكل كبير من وقت التعديل ويتجنب الخسائر المرتبطة بتوقف الإنتاج أو انقطاع التيار الكهربائي.
يتميز جسم الملف بالمرونة قليلاً، مما يسمح له بالتناسب مع مساحات المفاتيح الكهربائية الضيقة، واستيعاب الموصلات غير المنتظمة، والتنقل في تخطيطات الأسلاك المدمجة - التغلب على قيود التثبيت المرتبطة بمحولات التيار الصلبة التقليدية.
استنادًا إلى مبدأ الملف الهوائي، فإنه يزيل مشكلات تشبع القلب الحديدي ويحافظ على مخرجات تناسبية دقيقة عبر نطاق القياس بأكمله، مما يجعله مناسبًا لكل من مراقبة الحمل الروتينية واكتشاف التيار العابر.
يمكن إقران محول CTLSX المرن ثنائي النواة بمتكامل مخصص للتفاعل مباشرة مع عدادات الطاقة ومحللات جودة الطاقة وأنظمة PLC ووحدات الحصول على البيانات.
مُجهز بغلاف مرن معزول بطبقة مزدوجة يوفر قوة عازلة ممتازة، وهو مناسب لأنظمة التوزيع ذات الجهد المنخفض حتى 1000 فولت؛ ويضمن السكن المقوى تشغيلًا مستقرًا وطويل الأمد في البيئات الصناعية.

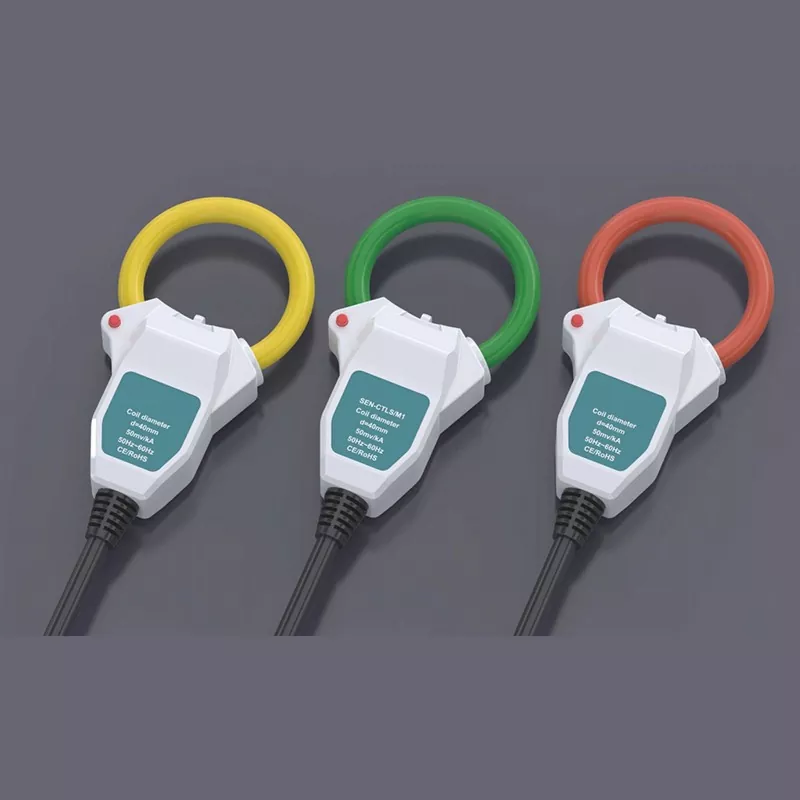

يتم تمييز الغلاف بالمواصفات الرئيسية - مثل رقم الطراز، وقطر الملف، والحساسية، ونطاق التردد، وتفاصيل الشهادة - مما يسهل تحديد الموقع وإدارة التثبيت.
مبيت ABS معزز: غلاف بلاستيكي هندسي أبيض عالي القوة مقاوم للصدمات ومتين ضد الشيخوخة، مما يضمن التشغيل الموثوق به على المدى الطويل في البيئات الكهربائية الصناعية.
عملية لف عالية الدقة: يتميز الملف الداخلي بسلك نحاس مطلي بالمينا عالي النقاء ملفوف بشكل موحد، مما يوفر انحرافًا بدرجة حرارة منخفضة واتساقًا ممتازًا لضمان دقة قياس ثابتة بمرور الوقت.
تصميم مؤشر القطبية: نقطة حمراء في الجزء العلوي من الغطاء تسمح بالتعرف السريع على القطبية أثناء التثبيت، مما يمنع توصيلات الأسلاك غير الصحيحة. هيكل مخرج الكابل المضاد للانحناء: تتميز نقطة توصيل الكابل بتصميم مضلع ومضاد للانحناء، مما يجعله مقاومًا للسحب والانحناء المتكرر في الموقع ويمنع الكسر.
ملصق دائم يحمل علامة الليزر: يتم وضع علامة واضحة على المواصفات والمعلمات على الجزء الأمامي من الغلاف؛ تتميز العلامة بأنها مقاومة للتآكل والبهتان، مما يسهل التثبيت في الموقع وفحوصات الصيانة اللاحقة.
إدارة الطاقة في المباني: القياس الفرعي، وإحصاءات استهلاك الطاقة، وتخصيص التكاليف للمباني التجارية والمجمعات الصناعية.
مراقبة جودة الطاقة: التحليل التوافقي للوحات التوزيع، وتحديد مواصفات الحمل، وتسجيل التيار العابر.
مراقبة المعدات الصناعية: المراقبة الحالية للمحركات والمضخات والضواغط ومعدات القيادة ذات التردد المتغير (VFD) لتمكين الصيانة التنبؤية.
التعديل التحديثي لنظام توزيع الطاقة: إضافة إمكانات المراقبة الحالية إلى المفاتيح الكهربائية القديمة دون الحاجة إلى انقطاع التيار الكهربائي أو إعادة توصيل الأسلاك.
أنظمة الطاقة الجديدة: الكشف الحالي على جانب الإخراج للعاكسات الكهروضوئية ومراقبة تيار الشحن/التفريغ لأنظمة تخزين الطاقة.
التشغيل والاختبار في الموقع: اختبار القبول الكهربائي لمشاريع توزيع الطاقة، واستكشاف الأخطاء وإصلاحها، وتشغيل المعدات.
التحقق من السلامة: يجب أن يتم إجراء التثبيت الذي يتضمن موصلات حية بواسطة كهربائي معتمد مع الالتزام الصارم بلوائح السلامة الكهربائية المحلية؛ بالنسبة لسيناريوهات الجهد العالي، يجب اتباع إجراءات فصل الطاقة والتحقق من الجهد والتأريض.
فتح الملف: اضغط على المزلاج الموجود على الغلاف لفصل طرفي الملف المرن.
لف الموصل: قم بلف الملف بالكامل حول الموصل الفردي الذي يتم قياسه، مما يضمن أن جسم الملف غير ملتوي أو متداخل.
إغلاق المبيت: قم بمحاذاة أسطح التزاوج لأطراف الملف واضغط على المبيت مغلقًا بإحكام حتى يتم سماع "نقرة"، مما يؤكد تزاوج الأسطح بالكامل.
اتصال الأسلاك: قم بتوصيل كابل الإخراج بالمتكامل المطابق أو أداة القياس وفقًا لعلامات القطبية.
التحقق التشغيلي: قم بتشغيل معدات الاختبار وتأكد من أن القراءة الحالية مستقرة وتتوافق مع الحمل الفعلي.
قبل التثبيت، تأكد من أن أسطح التزاوج الخاصة بالمحولات المنقسمة المرنة CTLSX نظيفة؛ سوف تؤثر المادة الغريبة أو ضعف الاتصال بشكل مباشر على دقة القياس.
لا تقم بثني أو سحق الملف بالقوة، وتجنب ثقبه بأشياء حادة لمنع تلف اللفات الداخلية وطبقة العزل.
محطة الإخراج تحمل إشارة الجهد المنخفض. لا تقم بتقصير دائرة محطة الإخراج أثناء التشغيل. هذا الطراز القياسي مخصص للاستخدام الداخلي فقط؛ يتطلب التثبيت الخارجي وضعه داخل حاوية توزيع مقاومة للماء.
س: هل يجب استخدام محول CTLSX المرن ثنائي النواة مع جهاز التكامل؟
ج: نعم. يقوم CNJ-CTLSX بإخراج إشارة الجهد التفاضلي على مستوى الميليفولت بما يتناسب مع معدل تغير التيار؛ فهو يتطلب مُدمجًا مطابقًا لتحويل ذلك إلى إشارة قياسية متوافقة مع أجهزة القياس والأدوات وأجهزة PLC التقليدية. نحن نقدم حلاً كاملاً يشتمل على كل من الملف والمتكامل.
س: هل يمكن استخدام هذا المنتج لقياس مستوى الإيرادات (تسوية التجارة)؟
ج: النموذج القياسي (دقة الفئة 0.5) مناسب لإدارة الطاقة الداخلية، والقياس الفرعي، وتخصيص التكلفة. بالنسبة للسيناريوهات التي تتطلب دقة أعلى لقياس مستوى الإيرادات، يرجى الاتصال بنا لتخصيص إصدار عالي الدقة.
س: هل يمكن تخصيص طول الكابل وحساسيته؟
ج: نعم. تدعم الطلبات المجمعة تخصيص طول الكابل وحساسية الإخراج وقطر الملف والمزيد؛ يرجى الاتصال بفريق المبيعات لدينا بخصوص المتطلبات المحددة.
س: ما هي سياسة الضمان؟
ج: ينطبق ضمان الجودة لمدة عام واحد من تاريخ التسليم. في ظل ظروف التشغيل العادية، نقدم خدمات استبدال أو إصلاح مجانية لمشكلات الجودة المتعلقة بالمواد أو التصنيع، بالإضافة إلى الدعم الفني مدى الحياة.
اسم المشروع: تحديث قياس الطاقة لدائرة فرعية لمركز بيانات تشنغدو من المستوى III+ وخزانة غرفة الخادم
الموقع: مجمع تيانفو الصناعي للاقتصاد الرقمي، منطقة تيانفو الجديدة، تشنغدو، مقاطعة سيتشوان
تاريخ الانتهاء من التحديث: يونيو 2025
المنتج المستخدم: ملف Rogowski المرن ذو النواة المنفصلة CNJ-CTLSX (50 مللي فولت/كيلو أمبير، الفئة 0.5)
تعمل منشأة IDC هذه كعقدة خدمة سحابية أساسية للمنطقة الجنوبية الغربية. تم تصميمه وفقًا لمعايير Tier III+، وهو يضم 480 خزانة خادم قياسية ويتطلب توفر طاقة بنسبة 99.982%. لتلبية متطلبات تقييم كفاءة استخدام الطاقة في الحوسبة وتمكين إعداد فواتير دقيقة بناءً على استهلاك الطاقة الفعلي للمستأجر، تخطط المنشأة لتركيب أجهزة اقتناء حالية على دوائر فرع الخزانة داخل جميع الخزانات الموجودة في نهاية الصف، وبالتالي تحقيق قياس فرعي لاستهلاك الطاقة على مستوى الخزانة.
نظرًا لأن مركز البيانات يستضيف العمليات الأساسية للعديد من العملاء الحكوميين والمؤسسات، فإن انقطاع التيار الكهربائي غير المخطط له محظور تمامًا؛ وبالتالي، فإن الحلول التحديثية التي تتطلب فصل الكابلات وإيقاف تشغيل الطاقة - وهي نموذجية لمحولات التيار التقليدية ذات النواة الصلبة أو القياسية - كانت غير مجدية على الإطلاق. علاوة على ذلك، فإن الكثافة العالية لتخطيطات الكابلات داخل خزانات توزيع الطاقة لم تترك مساحة كافية لتركيب محولات التيار الصلبة. بعد تقييم خيارات متعددة، اختار المشروع ملف Rogowski المرن ذو النواة المنفصلة CNJ-CTLSX باعتباره المكون الأساسي لاستشعار التيار، مما يتيح إعادة تأهيل جميع الدوائر الفرعية دون توقف.
1. تصنيف صارم لمراكز البيانات؛ عدم إمكانية إعادة تأهيل الطاقة: تعمل منشآت Tier III+ IDC بموجب اتفاقيات مستوى الخدمة (SLAs) الصارمة. يؤدي انقطاع التيار الكهربائي غير المخطط له إلى فرض غرامات كبيرة - تتجاوز 100000 يوان صيني في الساعة - مستحقة الدفع للعملاء. تتطلب محولات التيار التقليدية قطع الكابلات وإيقاف الطاقة أثناء التثبيت، مما يجعل هذه الحلول غير متوافقة ويتم رفضها على الفور.
2. يقتصر القياس على الخزانات الرئيسية؛ عدم القدرة على تحقيق فواتير دقيقة على مستوى الحامل: كان نظام توزيع الطاقة الأصلي يقيس فقط الخط الوارد الرئيسي لخزانة التوزيع. تم تخصيص تكاليف الكهرباء للمستأجرين على أساس مساحة الحامل، مما تسبب في تحمل العملاء ذوي كثافة الطاقة العالية باستمرار تكاليف غير متناسبة، مما أدى إلى نزاعات متكررة بشأن الفواتير. بالإضافة إلى ذلك، أدى الافتقار إلى بيانات دقيقة عن كفاءة استخدام الطاقة للرفوف الفردية إلى إعاقة جهود تحسين PUE.
3. الكابلات الداخلية عالية الكثافة. قيود تركيب المحولات الصلبة: كانت المسافة بين الكابلات الفرعية داخل خزانات التوزيع أقل من 2 سم. تعتبر المحولات الصلبة التقليدية ذات النواة المنفصلة ضخمة الحجم وتتطلب مساحة كبيرة للفتح والإغلاق، مما يجعل التثبيت مستحيلًا نظرًا لتصميم الكابل الحالي. كان من الممكن أن تؤدي إعادة تنظيم الكابلات إلى زيادة عبء العمل وخطر انقطاع التيار الكهربائي بشكل كبير.
4. متطلبات التوافق الكهرومغناطيسي الصارمة (EMC): تظهر المحولات القياسية ذات النواة الحديدية تسربًا مغناطيسيًا عاليًا، والذي يمكن أن يتداخل مع التشغيل المستقر للخوادم وأجهزة التخزين ومحولات الشبكة، مما قد يتسبب في حدوث أخطاء في البيانات أو إعادة تشغيل النظام. يجب أن تمتثل المعدات التحديثية لمعايير EMC الصارمة المطلوبة لمرافق IDC.
لتلبية المتطلبات الأساسية لمرافق IDC - على وجه التحديد "عدم التوقف عن العمل، والمساحة المدمجة، والدقة العالية، ومعايير EMC الصارمة" - يستخدم المشروع ملفات Rogowski المرنة ثنائية النواة CNJ-CTLSX مقترنة بتكاملات السكك الحديدية DIN المخصصة. تعمل هذه الإشارات على تحويل الإشارات لدمجها في نظام المراقبة البيئية للمنشأة، مما يتيح الحصول على البيانات في الوقت الفعلي حول استهلاك التيار والطاقة عبر جميع الدوائر الفرعية.
مبادئ التصميم الأساسية
تركيب منفصل بدون قطع الاتصال: يتميز بتصميم منفصل سهل التركيب، ويتم تثبيت الملفات مباشرة على الكابلات. يقوم كهربائيون معتمدون بإجراء التثبيت وفقًا لبروتوكولات العمل المباشر ذات الجهد المنخفض؛ لا يلزم انقطاع التيار الكهربائي أو قطع الاتصال الطرفي في أي مرحلة.
ملفات مرنة للمساحات الضيقة: مصنوعة من مواد عازلة مرنة، ويمكن ثني الملفات قليلاً أو إعادة تشكيلها، مما يسمح بالتركيب السهل حول الكابلات حتى في الخزانات المزدحمة بكثافة مع الحد الأدنى من التباعد.
التكامل السلس للإشارات: تعمل أدوات التكامل المخصصة على تحويل الإشارات التفاضلية إلى إشارات كهربائية قياسية للاتصال المباشر بمنصة المراقبة الحالية. وهذا يلغي الحاجة إلى استبدال النظام المضيف، مما يجعل تكاليف التحديث قابلة للإدارة.
تصميم درع منخفض الإشعاع الكهرومغناطيسي: تعمل طبقة التدريع الخارجية على تقليل تسرب التدفق المغناطيسي - أقل بكثير من المحولات التقليدية ذات القلب الحديدي - مما يضمن الامتثال لمعايير التوافق الكهرومغناطيسي (EMC) لـ IDC ومنع التداخل مع التشغيل المستقر لمعدات تكنولوجيا المعلومات.
مواد مقاومة للهب ومقاومة لدرجات الحرارة العالية: الهيكل مصنوع من البلاستيك الهندسي المقاوم للهب بدرجة V0، وهو مصمم لتحمل الارتفاع المستمر في درجة الحرارة النموذجي لبيئات غرف الخادم المغلقة ومتوافق مع لوائح السلامة من الحرائق.
عملية التثبيت بدون توقف؛ تأثير صفر على العمليات التجارية وسداد أي مسؤولية: تم تركيب جميع الوحدات البالغ عددها 144 وحدة وتشغيلها بينما ظلت الأنظمة قيد التشغيل. طوال فترة التثبيت، لم يطلق نظام إمداد الطاقة أي إنذارات ولم يتعرض لأي انقطاع؛ واصلت جميع خدمات العملاء العمل بشكل طبيعي، مع تلبية متطلبات اتفاقية مستوى الخدمة (SLA) بشكل كامل وتجنب مخاطر المسؤولية المتوقعة التي تتجاوز 800000 يوان صيني المرتبطة بتوقف العمل المحتمل. قابلة للتكيف بشكل كبير مع المساحات الضيقة؛ زادت كفاءة التثبيت بنسبة 120%. تتميز الملفات المرنة بأنها مدمجة ومرنة، مما يسمح بالتركيب السهل حتى في الخزانات المزدحمة حيث يكون تباعد الكابلات أقل من 2 سم. يبلغ متوسط وقت التثبيت لكل وحدة 3 دقائق فقط - وهو ما يمثل زيادة في الكفاءة بنسبة 120% مقارنة بمحولات التيار الصلبة التقليدية - مما يتيح تركيب وتشغيل جميع الوحدات البالغ عددها 144 وحدة في المشروع خلال يومين فقط.
دقة القياس المتوافقة تدعم الفواتير التجارية. تتميز الأجهزة بدقة قياس من الفئة 0.5 وخطية ممتازة عبر نطاق القياس الكامل. تُظهر بيانات الدائرة الفرعية المجمعة انحرافًا بنسبة ≥1.8% مقارنة بالمقياس الرئيسي الموجود في خزانة نهاية الصف. يتم التحقق من البيانات من قبل وكالة قياس تابعة لجهة خارجية، وتعمل بشكل مباشر كأساس لفواتير الكهرباء للمستأجر، مما يؤدي بشكل فعال إلى حل نزاعات الفواتير طويلة الأمد.
يضمن التوافق الكهرومغناطيسي عدم التداخل مع معدات تكنولوجيا المعلومات. بعد التثبيت، تمت مراقبة الخوادم والمحولات في الخزانات المتضررة خلال 72 ساعة من التشغيل المستمر؛ ولم يحدث أي تداخل كهرومغناطيسي، مثل أخطاء البيانات أو عمليات إعادة التشغيل أو الإنذارات. تتوافق مستويات الإشعاع الكهرومغناطيسي تمامًا مع المعايير التشغيلية لـ IDC.
تصميم بدون قلب يلغي احتياجات الصيانة ويقلل تكاليف التشغيل والصيانة على المدى الطويل. باستخدام تصميم قلب الهواء، تكون ملفات Rogowski خالية من تشبع قلب الحديد والتآكل الميكانيكي وفقدان التباطؤ. وهي لا تتطلب أي معايرة دورية بعد النشر — فقط فحص بصري أثناء عمليات الفحص السنوية — مما يقلل بشكل كبير من عبء العمل وتكلفة عمليات مركز البيانات وصيانته.
تم تحقيق إعداد فواتير دقيقة على مستوى الخزانة؛ تحسن كبير في رضا المستأجرين يمكن تتبع استهلاك الطاقة في الوقت الفعلي والشهري لكل خزانة بدقة، مما يتيح إعداد فواتير شفافة "الدفع مقابل ما تستخدمه". وانخفضت الشكاوى المقدمة من المستأجرين ذوي الاستهلاك العالي للطاقة إلى الصفر، وزاد معدل تجديد المستأجر الإجمالي بنسبة 15%.
يدعم تحسين PUE الحبيبي؛ يتجاوز التوفير السنوي في الكهرباء 300,000 كيلووات في الساعة. حددت البيانات التفصيلية حول استهلاك الطاقة في الدوائر الفرعية ثلاث مجموعات من الخزانات عالية استهلاك الطاقة. تم تنفيذ التحسينات المستهدفة لاستراتيجيات تدفق هواء تكييف الهواء وجدولة تحميل الخادم. انخفض إجمالي استخدام الطاقة للمنشأة من 1.42 إلى 1.38، مما أدى إلى توفير تكاليف الكهرباء السنوية بما يزيد عن 300000 يوان صيني، مع استرداد الاستثمار التحديثي في غضون 10 أشهر. إنذار مبكر لأخطاء الدائرة الفرعية وتعزيز موثوقية الطاقة: يراقب النظام تيارات الدائرة الفرعية في الوقت الفعلي ويحدد بنجاح المشكلات المحتملة - على وجه التحديد التقلبات الحالية الناجمة عن ضعف الاتصال الطرفي - في دائرتين فرعيتين. وقام موظفو الصيانة بتصحيح هذه المشكلات خارج ساعات الذروة، وبالتالي تجنب حادثين محتملين للتوقف عن العمل.
تشغيل مستقر طويل الأمد مع سلامة المعدات بنسبة 100%: اعتبارًا من يوليو 2026، عملت 144 وحدة بثبات لمدة 13 شهرًا متتاليًا دون أي حالة من انحراف الدقة أو انقطاع الإشارة أو تدهور الغلاف. يصل معدل سلامة المعدات إلى 100%، مع تجاوز الأداء التشغيلي لتوقعات المشروع.
يعتبر ملف Rogowski المرن ذو النواة المنفصلة CNJ-CTLSX مناسبًا بشكل مثالي لترقيات توزيع الطاقة في مراكز بيانات IDC، والتي تتطلب عدم التوقف عن العمل، وضغطًا عاليًا، ودقة عالية، وامتثالًا صارمًا لـ EMC. إنه يحل بشكل أساسي تحديات الامتثال والتركيب المرتبطة بتعديل محولات التيار التقليدية. فهو قادر على إنشاء نظام مراقبة طاقة دقيق على مستوى الفرع بسرعة مع الحد الأدنى من تكاليف التثبيت والتعطيل التشغيلي، وهو يمثل حلاً فعالاً للغاية من حيث التكلفة لاستشعار التيار لتحسين كفاءة استخدام الطاقة في مركز البيانات والتعديل التحديثي الذكي لتوزيع الطاقة.
