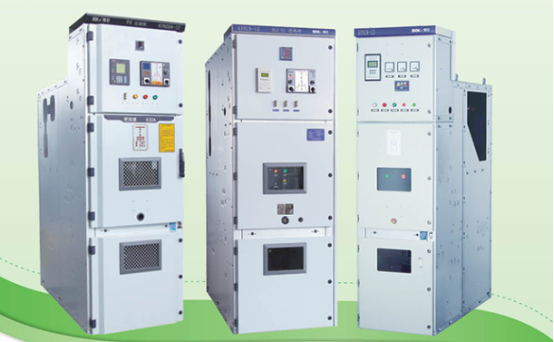

أصبحت مجموعة المفاتيح الكهربائية القابلة للسحب المثبتة مركزيًا بقدرة 10 كيلو فولت، والممثلة بـ KYN28A-12، هي الاختيار السائد في أنظمة توزيع الطاقة. تحلل هذه المقالة المنطق الفني والقيمة الهندسية للمفاتيح الكهربائية المثبتة مركزيًا من ثلاثة أبعاد: التصميم الهيكلي، وتشابك الأمان، ونقاط الاختيار الرئيسية.
يكمن الاختلاف الأساسي بين المفاتيح الكهربائية المثبتة مركزيًا والمعدات الثابتة التقليدية في درعها المعدني، والعربة المثبتة مركزيًا، والتصميم الهيكلي المستقل المكون من أربع حجرات. بأخذ KYN28A-12 كمثال، تنقسم الخزانة بشكل صارم إلى أربع حجرات مستقلة بواسطة أقسام معدنية:
مجهزة بعربة قاطع الدائرة الكهربائية (النماذج الشائعة مثل VS1 وVD4)، والتي يمكنها التبديل بين أوضاع العمل والاختبار والسحب. تكمن القيمة الأساسية للتصميم على شكل عربة اليد في قدرته على السماح بتحريك عربة قاطع الدائرة بأكملها عندما تتطلب الدائرة الصيانة، دون التأثير على التشغيل العادي للخزائن الأخرى وتقليل وقت انقطاع التيار الكهربائي بشكل كبير. تم تجهيز المقصورة الداخلية بنظام تشابك ميكانيكي شامل، مما يضمن السلامة التشغيلية من منظور مادي.
يستخدم قضيب التوصيل الرئيسي قضبان التوصيل النحاسية T2، المدعومة بالعوازل، ويتميز بتصميم مغلق ومستقل. يعد عزل حجرة قضيب التوصيل أمرًا بالغ الأهمية - في حالة وجود خطأ على جانب قضيب التوصيل، تمنع الأقسام المعدنية بشكل فعال انتشار الأقواس الكهربائية والغازات ذات درجة الحرارة المرتفعة إلى حجرات أخرى، مما يؤدي إلى تجنب الدوائر القصيرة من مرحلة إلى أخرى وتوسع الخطأ. كما تضمن الموصلية العالية لقضبان التوصيل النحاسية T2 التحكم في ارتفاع درجة الحرارة في ظل الظروف الحالية العالية.
يستخدم لتركيب محولات التيار، ومحولات التسلسل الصفري، ومفاتيح التأريض، وأطراف الكابلات، ومانعات الصواعق، والمكونات الأخرى. توفر حجرة الكابلات مساحة واسعة، مما يسهل أسلاك البناء والصيانة والتعديلات اللاحقة. يعد هذا التصميم عمليًا بشكل خاص للمستخدمين الصناعيين ومحطات الطاقة الكهروضوئية التي تتطلب تغييرات متكررة على الدوائر الصادرة.
تحتوي هذه الغرفة على مكونات ثانوية مثل أجهزة الحماية القائمة على المعالجات الدقيقة والأدوات ومفاتيح التشغيل والكتل الطرفية. غرفة الأدوات معزولة فعليًا تمامًا عن المنطقة الرئيسية ذات الجهد المتوسط، مما يزيل بشكل أساسي خطر التعرض لصدمة كهربائية لموظفي الصيانة العاملين في الجانب الثانوي. هذه إحدى ميزات التصميم الرئيسية التي تجعل مجموعة المفاتيح الكهربائية ذات الجهد المتوسط أكثر أمانًا من المعدات الثابتة التقليدية.
إن جوهر الأجزاء الأربعة المستقلة هو عزل الخلل - فالخطأ في أي حجرة لن يؤثر على الأجزاء الأخرى، وبالتالي يقلل من تأثير العطل. بالنسبة للسيناريوهات ذات متطلبات الإنتاج المستمر العالية، مثل الصناعات الكيميائية والمعدنية ومراكز البيانات، ترتبط هذه الخاصية بشكل مباشر بسلامة الإنتاج والكفاءة الاقتصادية.
يمكن أن يؤدي سوء تشغيل مجموعة المفاتيح الكهربائية ذات الجهد العالي إلى تلف المعدات، والإصابة الشخصية، وحتى انقطاع التيار الكهربائي على نطاق واسع. لذلك، يعد "التشابك الخماسي الوقاية" أحد متطلبات السلامة الإلزامية المنصوص عليها صراحةً في معايير GB/T 3906 وDL/T 404. وتشمل ما يسمى بـ "الوقايات الخمس" على وجه التحديد ما يلي:
1. منع تشغيل عربة قاطع الدائرة الكهربائية تحت الحمل - عندما يكون قاطع الدائرة الكهربائية في وضع الإغلاق، لا يمكن للعربة الدخول أو الخروج لمنع الانحناء الناتج عن التوصيل أو الفصل تحت الحمل؛
2. منع الفتح والإغلاق العرضي لقواطع الدائرة - من خلال التحكم في الوصول إلى التشغيل والتشابك الميكانيكي، يتم منع الموظفين غير المصرح لهم من تشغيل قاطع الدائرة عن طريق الخطأ؛
3. منع إغلاق مفتاح التأريض أثناء تنشيطه - لا يمكن تشغيل مفتاح التأريض عندما لا يكون قاطع الدائرة مفتوحًا ولم تتم إعادة العربة إلى موضع الاختبار؛
4. منع تنشيط مفتاح التأريض أثناء إغلاقه - عندما يكون مفتاح التأريض في وضع الإغلاق، لا يمكن دفع عربة قاطع الدائرة إلى وضع العمل لمنع إغلاق قاطع الدائرة مع توصيل سلك التأريض؛
5. منع الدخول العرضي إلى المقصورات النشطة - باب الخزانة متشابك مع أجزاء نشطة، ولا يمكن فتح باب الخزانة عندما يتم تنشيط الجهاز.
تستخدم مجموعة المفاتيح الكهربائية المركزية عادةً نظامًا يتضمن التشابك الميكانيكي كطريقة أساسية والتشابك الكهربائي كطريقة ثانوية. يوفر التشابك الميكانيكي موثوقية عالية ولا يتأثر بانقطاعات الطاقة، ويعمل كأساس للوظائف المقاومة للخمسة. من ناحية أخرى، يتم استخدام التشابك الكهربائي لتحقيق تحكم منطقي أكثر تعقيدًا، مثل الارتباط بين عربة اليد ومفتاح التأريض، والتشابك مع إشارات الحماية ذات المستوى العلوي. ويشكل الجمع بين الاثنين خط دفاع كامل للسلامة من مصدر التشغيل إلى نهاية التنفيذ.
لا يعد اختيار مجموعة المفاتيح الكهربائية ذات الجهد المتوسط مجرد مسألة تراكم المعلمات، ولكنه يتطلب تكوين النظام بناءً على ظروف التشغيل الفعلية. النقاط التالية تستحق اهتماما خاصا:
تعتبر قواطع الدائرة الفراغية هي المكون الأساسي لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط. يعد VS1 وVD4 حاليًا النموذجين الأكثر استخدامًا على نطاق واسع. VS1 هو النموذج السائد في الصين، حيث يقدم فعالية عالية من حيث التكلفة وقطع غيار وافرة؛ VD4 هو نموذج كلاسيكي من ABB، يتميز بعمر ميكانيكي فائق وأداء فائق، ومناسب للتطبيقات ذات التشغيل المتكرر ومتطلبات الموثوقية العالية. يجب أن يعتمد الاختيار على تقييم شامل لتيار كسر الدائرة القصيرة (عادة 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير) وتردد التشغيل.
يجب اختيار نسبة التحويل وفئة الدقة لمحولات التيار ومحولات التيار ذات التسلسل الصفري بشكل معقول بناءً على تيار التشغيل الفعلي ومتطلبات الحماية. تتطلب دوائر القياس عادةً فئة 0.2S، بينما يمكن أن تستخدم دوائر الحماية فئة 0.5 أو 10P. يعتمد تكوين محول التيار ذو التسلسل الصفري على ما إذا كان النظام يتطلب وظيفة موقع خطأ التأريض منخفض التيار.
يجب تكوين نموذج مفتاح التأريض بقدرة مناسبة على عمل دائرة قصر. بالنسبة للدوائر المتصلة بالشبكة الكهروضوئية حيث قد تحدث تغذية عكسية للطاقة، يعد تيار الدائرة القصيرة المقدر لمفتاح التأريض أمرًا بالغ الأهمية بشكل خاص - فهو يحدد ما إذا كان يمكن لمفتاح التأريض أن يغلق بأمان دون لحام في حالة التنشيط العرضي.
يعد جهاز الحماية المتكامل القائم على المعالجات الدقيقة أمرًا قياسيًا، ويوفر وظائف الحماية من التيار الزائد والرحلة الفورية والتسلسل الصفري والجهد الزائد والجهد المنخفض. بالنسبة لسيناريوهات الطاقة الجديدة المتصلة بشبكة الطاقة، ينبغي أيضًا النظر في وظائف خاصة مثل الحماية ضد العزلة وحماية الطاقة العكسية. يجب أن يكون بروتوكول الاتصال الخاص بجهاز الحماية متوافقًا مع نظام مراقبة المستوى الأعلى.
إن المفاتيح الكهربائية ذات الجهد المتوسط القياسية مناسبة للبيئات العامة ذات الارتفاعات التي لا تتجاوز 1000 متر ودرجات الحرارة المحيطة التي تتراوح من -10 درجة مئوية إلى +40 درجة مئوية. بالنسبة للمناطق المرتفعة (على سبيل المثال، فوق 3000 متر)، أو المناطق الاستوائية الرطبة، أو المناطق شديدة التلوث، أو المناطق ذات درجات الحرارة المنخفضة، يجب تحديد تكوينات خاصة مناسبة، مثل الأنواع الاستوائية المرتفعة أو الرطبة، لضمان أداء العزل والاستقرار التشغيلي للمعدات في ظل الظروف القاسية.
توفر المفاتيح الكهربائية ذات الجهد المتوسط تكوينات خزانة مرنة ويمكن دمجها بحرية وفقًا لنظام توزيع الطاقة. تشمل أنواع الخزانات الشائعة خزانات الخطوط الواردة، وخزائن الخطوط الصادرة، وخزائن PT، وخزائن القياس، وخزائن التقطيع، وخزائن العزل، وخزائن الربط، وخزائن المحركات، وخزائن محولات المحطة. تتكون غرفة التوزيع النموذجية 10 كيلو فولت عادةً من خزانات الخطوط الواردة، وخزائن PT، وخزائن القياس، والعديد من خزانات الخطوط الصادرة، وخزائن الربط، مما يشكل مخططًا مقطعيًا واحدًا لقضيب التوصيل أو مخطط توصيل قضيب توصيل فردي.
من منظور التطبيق، تم استخدام المفاتيح الكهربائية ذات الجهد المتوسط على نطاق واسع في:
أنظمة توزيع الطاقة للمحطات الفرعية بقدرة 10 كيلو فولت: تعمل كعقد أساسية لشبكات الطاقة الحضرية وإمدادات الطاقة الصناعية؛
توزيع الطاقة في ورشة عمل المصنع: توفير إمدادات طاقة موثوقة لخطوط الإنتاج، وضواغط الهواء، ومضخات المياه، والأحمال الأخرى؛
الصناعات الكيميائية والصيدلانية: تتطلب إنتاجًا مستمرًا وحساسة للغاية لموثوقية وأمن إمدادات الطاقة؛
المؤسسات المعدنية: التي تعاني من أحمال تيار عالية وأحمال تأثير، مما يتطلب قدرة عالية على كسر المعدات؛
توزيع الطاقة في المباني: غرف توزيع الطاقة الرئيسية في المباني الشاهقة والمجمعات التجارية؛
التحكم والحماية في المحركات ذات الجهد المتوسط: التحكم المباشر أو التشغيل الناعم لمضخات المياه الكبيرة والمراوح والضواغط؛
اتصال شبكة الطاقة الجديدة: مجموعة المفاتيح الكهربائية 10 كيلو فولت لمحطات الطاقة الكهروضوئية الموزعة وتخزين الطاقة.
الذكاء والتصغير وحماية البيئة لم يتوقف التطور التكنولوجي للمفاتيح الكهربائية ذات الجهد المتوسط. وتتطور الصناعة حاليًا في ثلاثة اتجاهات:
الذكاء. إن تكامل أجهزة الاستشعار مثل مراقبة درجة الحرارة عبر الإنترنت، واكتشاف التفريغ الجزئي، ومراقبة الخصائص الميكانيكية لقاطع الدائرة الكهربائية، يعمل على تحويل المفاتيح الكهربائية ذات الجهد المتوسط من "الصيانة الدورية" إلى "الصيانة القائمة على الحالة". التصغير. من خلال تحسين هيكل العزل واعتماد مواد العزل المركبة، يتناقص حجم الخزانة تدريجيًا، وهو أمر مهم بالنسبة للمحطات الفرعية الحضرية ومراكز البيانات حيث تكون موارد الأراضي شحيحة.
الود البيئي. يُستخدم غاز SF6 على نطاق واسع في المفاتيح الكهربائية المعزولة بالغاز (GIS) نظرًا لخصائصه العازلة الممتازة، ولكن قدرته على الاحتباس الحراري (GWP) تبلغ 23500 مرة ضعف ثاني أكسيد الكربون. مع السياسات البيئية الصارمة بشكل متزايد، أصبحت المفاتيح الكهربائية الصديقة للبيئة الخالية من SF6 موضوعًا بحثيًا ساخنًا في الصناعة، مع تطوير تقنيات عزل الهواء والعزل الفراغي وعزل الهواء الجاف بالتوازي.
السبب الأساسي وراء سيطرة المفاتيح الكهربائية ذات الجهد المتوسط على مجال توزيع الطاقة 10 كيلو فولت هو الدرجة العالية من المطابقة بين تصميمها الهيكلي ومتطلباتها الهندسية - أربع حجرات مستقلة تحقق عزل الأخطاء، ويضمن الهيكل من نوع عربة اليد التشغيل والصيانة المريحة، ويعزز التشابك الخماسي الحماية خط الأساس للسلامة. مع تعميق بناء أنظمة الطاقة الجديدة، ستحافظ المفاتيح الكهربائية ذات الجهد المتوسط على مكانتها السائدة لفترة طويلة وتستمر في التطور نحو الذكاء والتصغير والصداقة البيئية. بالنسبة لمصنعي المعدات، يعد فهم المنطق الفني للمفاتيح الكهربائية ذات الجهد المتوسط واستيعاب اتجاهات تطور الصناعة أمرًا ضروريًا للحفاظ على موقف استباقي في تطوير المنتجات والمنافسة في السوق.
جونراي الكهربائيةركزت منذ فترة طويلة على البحث والتطوير وتصنيع المفاتيح الكهربائية ذات الجهد العالي والمنخفض. تغطي سلسلة KYN28A-12 من المفاتيح الكهربائية ذات الجهد المتوسط نطاقًا كاملاً من التقييمات الحالية من 630 أمبير إلى 4000 أمبير وقدرة فصل كاملة من 25 كيلو أمبير إلى 40 كيلو أمبير، مما يدعم التكوينات المخصصة وقابلة للتكيف على نطاق واسع مع سيناريوهات مختلفة مثل شبكات الطاقة والصناعة والطاقة الجديدة.
