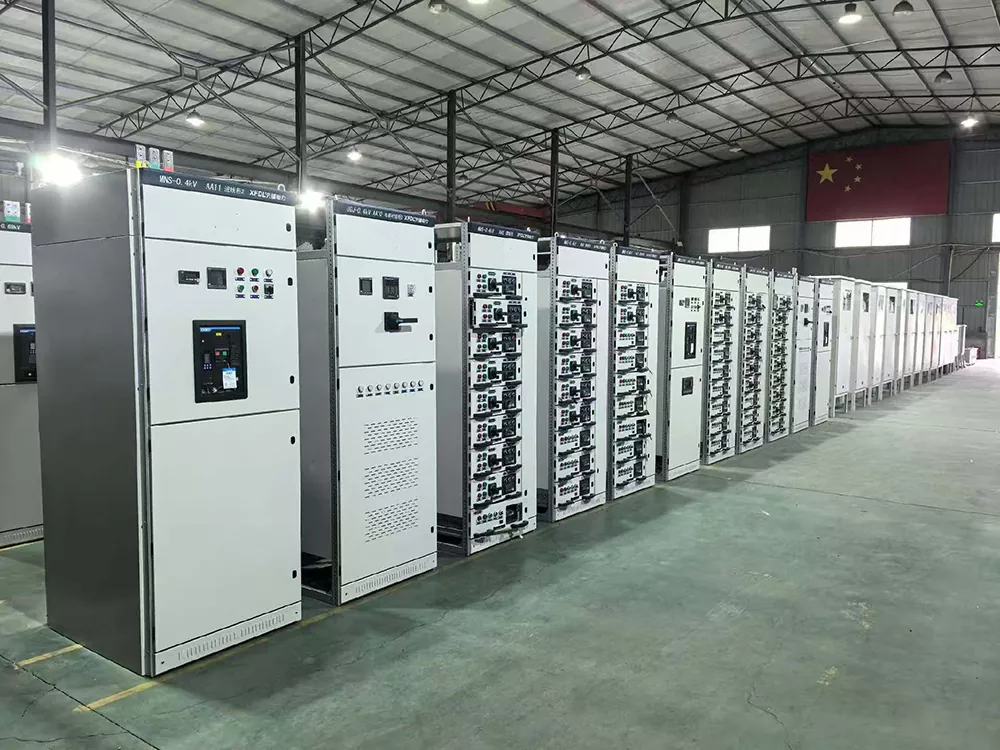

خزانة توزيع السحب MNS

إن خزانة توزيع السحب MNS عبارة عن مجموعة مفاتيح سحب للخارج ذات جهد منخفض تم تحسينها وتطويرها بشكل شامل استنادًا إلى خزانات المفاتيح الكهربائية ذات الجهد المنخفض الممتازة المحلية. إنها أيضًا معدات التوزيع الكاملة ذات الجهد المنخفض الحالية ذات المستوى العالي في الصين. بالمقارنة مع خزائن المفاتيح العادية القابلة للسحب، فإن هذا المنتج يستخدم 1/4 وحدات أدراج مصغرة معيارية، والتي لديها حجم أصغر من أدراج GCS ويمكن أن تستوعب المزيد من الوحدات. يصل مستوى الحماية إلى IP54. ويتمثل موقعها الأساسي في تلبية المتطلبات العالية للغاية لموثوقية توزيع الطاقة والسلامة في السيناريوهات المتطورة. وحتى في سيناريوهات مثل محطات الطاقة النووية ومصانع أشباه الموصلات حيث لا يُسمح بأي أخطاء، يمكن أيضًا أن تعمل بشكل مثالي. إنها معدات ضرورية لسيناريوهات توزيع الطاقة ذات المستوى الأعلى ومناسبة لمختلف السيناريوهات الصناعية والمدنية مع متطلبات صارمة لسلامة واستقرار توزيع الطاقة.

المواصفات الفنية

ما هي مزايا المنتج؟

تصميم درج صغير، المزيد من الدوائر والمزيد من توفير المساحة: تستخدم خزانة توزيع السحب MNS وحدات أدراج صغيرة معيارية 1/4. يمكن للخزانة الواحدة أن تستوعب ما يصل إلى 36 دائرة صغيرة مستقلة، وهو ضعف عدد الدوائر مقارنة بخزائن GCS العادية. بدون توسيع مساحة غرفة التوزيع، يمكنه تلبية متطلبات التوزيع المتطورة للدوائر المتعددة والأحمال المنخفضة، مما يوفر مساحة الأرضية بشكل كبير ويقلل تكلفة الموقع.

حماية فائقة IP54، مناسبة للبيئات المعقدة: يصل مستوى الحماية إلى IP54، وهو ما يتجاوز بكثير مستوى IP30 لخزائن المفاتيح العادية القابلة للسحب. يمكن للهيكل المغلق بالكامل جنبًا إلى جنب مع تصميم الختم الدقيق أن يمنع الغبار والرطوبة من الغزو بشكل فعال. حتى في البيئات المعقدة ذات الرطوبة العالية والغبار العالي، يمكنها ضمان التشغيل المستقر للمكونات الداخلية وتجنب أعطال المعدات الناجمة عن العوامل البيئية.

تصميم التعشيق المزدوج، الأمان المطلق ومكافحة سوء التشغيل: مزود بقفل تعشيق ميكانيكي + حماية مزدوجة تعشيق كهربائي، يمكنه منع عمليات التشغيل الخاطئة تمامًا مثل سحب الدرج أثناء حمل حمولة أو لمس الأجزاء الحية عن طريق الخطأ. إنه لا يضمن السلامة الشخصية للمشغلين فحسب، بل يتجنب أيضًا انقطاع التيار الكهربائي وفشل المعدات الناتج عن سوء التشغيل. إنه يبني خط دفاع شامل لسلامة التوزيع ويتوافق مع معايير السلامة للسيناريوهات المتطورة.

صيانة انقطاع التيار الكهربائي دون انقطاع التيار الكهربائي: تم تصميم كل وحدة أدراج بشكل مستقل. عندما تفشل دائرة معينة، يجب سحب الدرج المقابل فقط للصيانة، ولن تتأثر الدوائر الأخرى. ليست هناك حاجة لإيقاف نظام التوزيع بأكمله، والتكيف بشكل مثالي مع تلك السيناريوهات المتطورة التي لا يمكنها تحمل أي انقطاع للتيار الكهربائي لثانية واحدة، مما يضمن الإنتاج والتشغيل المستمر والمستقر، وتقليل خسائر التوقف.

براعة وتفاصيل متقدمة، تشغيل مستقر مع تيار كبير: يمكن لقضبان التوصيل النحاسية السميكة كبيرة الحجم المدمجة، مع سعة تيار عالية وحماية عزل كافية، أن تتكيف مع عمليات التيار الكبيرة التي تتراوح من 630 أمبير إلى 6300 أمبير. ارتفاع درجة الحرارة منخفض، والاستقرار قوي. مع تفاصيل مثل الحماية الكاملة للختم والقفل المزدوج، فإنه يضمن التشغيل المستقر على المدى الطويل للمعدات دون صيانة متكررة.

ما هي سيناريوهات التطبيق؟

بفضل الموثوقية العالية والسلامة والقدرة على التكيف، يتم استخدام خزانة توزيع السحب MNS على نطاق واسع في العديد من السيناريوهات المتطورة التي لديها متطلبات صارمة لتوزيع الطاقة ولا يمكنها تحمل أي فشل. لقد أصبح المعدات القياسية لتوزيع الطاقة الأساسية في مختلف الصناعات. وفي سيناريوهات دعم الطاقة النووية، يتم تكييفها مع توزيع الطاقة ذات الجهد المنخفض لمحطات الطاقة النووية، وتلبية متطلبات الموثوقية العالية للغاية وضمان التشغيل المستقر لنظام الطاقة النووية؛ وفي سيناريوهات مراكز البيانات ذات المستوى الأعلى، يتم تكييفها مع مراكز بيانات IDC الكبيرة جدًا، مما يتيح إجراء صيانة متواصلة دون انقطاع التيار الكهربائي وتجنب الخسائر الكبيرة الناجمة عن انقطاع التيار الكهربائي؛ وفي سيناريوهات المستشفى، يتم تكييفه مع توزيع الطاقة الأساسي لغرف العمليات ووحدات العناية المركزة في المستشفيات المتخصصة، مما يضمن التشغيل المستمر للمعدات الطبية ويحافظ على سلامة حياة المرضى؛ وفي سيناريوهات مصانع أشباه الموصلات، يتم تكييفها مع توزيع الطاقة في مصانع أشباه الموصلات والرقائق، وتلبية المتطلبات العالية للغاية للموثوقية والاستقرار، وتجنب اضطرابات الإنتاج الناجمة عن الأخطاء؛ وفي سيناريوهات النقل بالسكك الحديدية، يتم تكييفه مع التوزيع الأساسي للطاقة ذات الجهد المنخفض لمترو الأنفاق والسكك الحديدية عالية السرعة، مما يحقق انقطاع التيار الكهربائي صفرًا ويضمن النقل السلس.

لماذا تختارنا؟

قامت شركة Junray Electrical، باعتبارها شركة مصنعة وموردة ومصنعًا محترفة في الصين، بإجراء بحث متعمق حول تطوير وإنتاج خزانات توزيع السحب MNS. إنه يتبع معايير الصناعة بدقة، ويخضع كل جهاز لاختبارات صارمة، مما يضمن الجودة ويتيح القبول السلس في مختلف السيناريوهات المتطورة. هذا المنتج عبارة عن نسخة مطورة تعتمد على خزائن المفاتيح العادية، حيث تدمج المزايا الأساسية مثل الأدراج الصغيرة المعيارية 1/4 وحماية IP54، مما يعالج بشكل فعال نقاط الضعف في التوزيع في السيناريوهات المتطورة. إنها أكثر قدرة على التكيف ومتانة من المنتجات المماثلة. نحن نقدم إرشادات شاملة لاختيار ما قبل البيع وخدمات صيانة ما بعد البيع. يمكننا تخصيص عدد وحدات الأدراج وفقًا لاحتياجات العملاء، وتلبية المتطلبات الشخصية للسيناريوهات المختلفة.

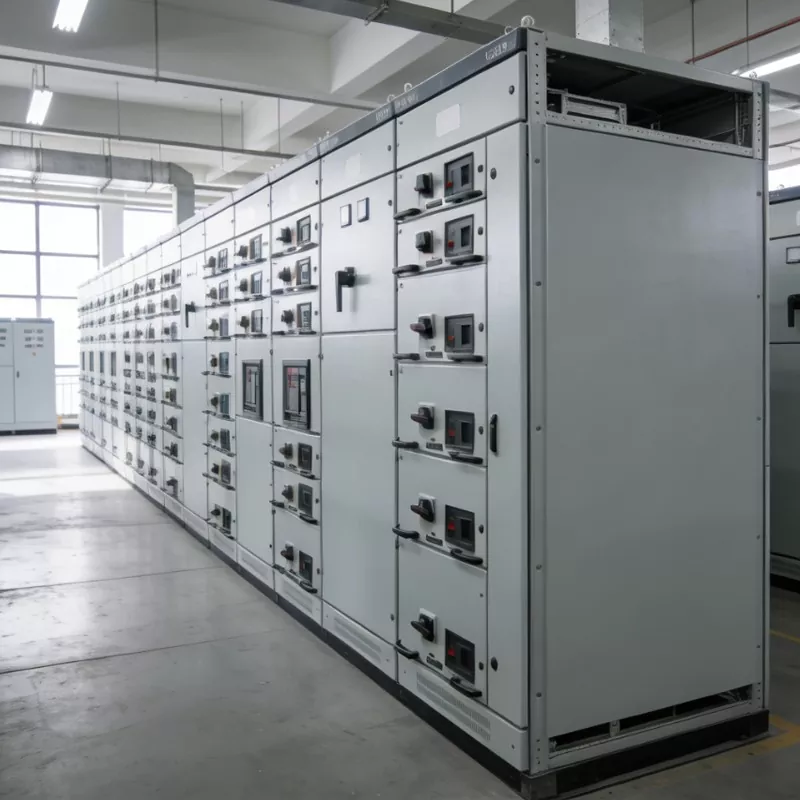

نظرة عامة على المشروع

يتضمن هذا المشروع ترقية نظام توزيع الطاقة لورشة إنتاج ذكية مخصصة لبطاريات طاقة الطاقة الجديدة - وهي منشأة مصنفة على أنها موقع تصنيع عالي الدقة مع متطلبات تحميل "الفئة الأولى". تضم الورشة مجموعة واسعة من المعدات عالية الدقة - بما في ذلك أنظمة اللحام الآلي، والطلاء، واللف، والتشكيل، والفحص - والتي تتميز بكثافة حمل عالية، ودورات بدء وإيقاف متكررة، وتداخل كهرومغناطيسي كبير (EMI). وبالتالي، تتطلب المنشأة استمرارية استثنائية لإمدادات الطاقة وجودة طاقة عالية.

عانت الخزانات الأصلية من النوع الثابت GGD من سعة دائرة محدودة، ومساحة كبيرة، ونقص في حماية العزل، وضعف مناعة التداخل. أدت هذه المشكلات في كثير من الأحيان إلى حدوث أعطال متتالية في الدائرة القصيرة، وانقطاع التيار الكهربائي على نطاق واسع أثناء الصيانة، وإيقاف تشغيل المعدات بسبب EMI. تضمنت عملية الترقية استبدال مركز التحكم في المحرك (MCC) الخاص بالمنشأة بأكملها، ومغذي الطاقة، وأنظمة توزيع التشغيل الآلي للعمليات بمفاتيح كهربائية معيارية منخفضة الجهد قابلة للسحب من MNS، وبالتالي تحقيق توزيع طاقة عالي الكثافة وآمن للغاية وذكي.

مشاكل قبل الترقية

استخدام منخفض للمساحة: كانت هياكل الخزانات التقليدية ضخمة الحجم وتوفر سعة دائرة محدودة، مما لا يترك مجالًا للتوسع لمعدات الورش الجديدة.

ارتفاع خطر انتشار الأخطاء: إن الافتقار إلى العزل المعياري الصارم يعني أن دائرة قصر أو قوس في دائرة واحدة يمكن أن ينتشر بسهولة، مما يتسبب في انقطاع التيار الكهربائي بالكامل عن القسم بأكمله.

ضعف مناعة التداخل: كانت معدات التحكم الصناعية الدقيقة عرضة للتوافقيات والتداخل الكهرومغناطيسي، مما أدى إلى انجراف متكرر للبيانات وإغلاق النظام الآلي أو تنبيهات الأخطاء.

صيانة غير فعالة: تتطلب الأخطاء في الخزانات الثابتة إغلاق الخط بالكامل وفتح الخزانة للإصلاحات، مما يؤثر بشدة على إنتاجية خط الإنتاج.

تصنيف الحماية غير الكافي: نظرًا لمستويات الغبار العالية وكثافة تخطيط المعدات في ورشة العمل، كانت الخزانات القياسية عرضة لتراكم الغبار والتتبع/الانحناء وارتفاع درجة الحرارة عند نقاط الاتصال.

خطة تكوين المعدات

لتلبية متطلبات الأحمال عالية الكثافة، ومناعة EMC العالية، والصيانة السريعة المتأصلة في التصنيع الدقيق، تم توحيد غرفة التوزيع ذات الجهد المنخفض مع الجيل الجديد من المفاتيح الكهربائية القابلة للسحب من MNS. تعمل هذه الوحدات كنوع الخزانة الأساسية للتحكم في محرك MCC لورشة العمل، وتغذية طاقة معدات التشغيل الآلي، وتوزيع UPS في اتجاه مجرى النهر، والتحكم المركزي في الإضاءة وأنظمة الطاقة العامة. مواصفات المعدات الأساسية

نوع الخزانة: مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض MNS (الهيكل المعياري الدولي القياسي)

الفولطية: 400 فولت؛ جهد العزل المقدر: 690 فولت

الميزات الهيكلية: وحدات معيارية، تخطيط عالي الكثافة، وفصل صارم للمناطق الوظيفية

مواضع الدرج: أربعة مواضع — متصلة، واختبارية، ومعزولة، ومسحوبة — تتميز بتشابك ميكانيكي وكهربائي مزدوج

حصانة التداخل: EMC Class A (الدرجة الصناعية)؛ يحمي بشكل فعال ضد التوافقيات عالية التردد وتداخل الإشعاع الكهرومغناطيسي

تصنيف الحماية: IP40؛ مقاوم للغبار ومقاوم للأجسام الغريبة؛ مناسبة لبيئات ورشة العمل النظيفة والدقيقة

المزايا الرئيسية: زيادة كثافة الدائرة بنسبة 30% مقارنة بالخزائن القياسية من نفس الحجم؛ يدعم التبديل السريع لاستبدال الوحدة بسرعة

يسلط الضوء على التثبيت والتطبيق

تصميم وحدات عالي الكثافة: يستخدم وحدات معيارية قياسية لتحقيق أقصى قدر من نشر الدوائر ضمن مساحة محدودة لغرفة توزيع الطاقة، وحل التحديات المتعلقة بكثافة المعدات العالية والدوائر العديدة والقيود المكانية بشكل مثالي.

مناعة EMI من الدرجة الصناعية: هيكل الحماية المعدني جنبًا إلى جنب مع عزل الوحدة المستقلة يقاوم بشكل فعال التداخل عالي التردد من الروبوتات ومحركات التردد المتغير، مما يضمن التشغيل المستقر للمعدات الدقيقة.

تشابك آمن من الفشل: لا يمكن سحب الأدراج دون فتح الدائرة أولاً، ولا يمكن إغلاقها ما لم يتم تثبيتها بالكامل؛ يزيل تمامًا الحوادث الناجمة عن أخطاء الإدخال/السحب أو الأخطاء التشغيلية.

انتشار الأخطاء صفر: يتميز كل درج بحجرة عزل مستقلة، تحتوي على أخطاء دائرة واحدة داخل الوحدة وتمنع التأثير على قضيب التوصيل أو المعدات الأخرى.

توسيع السعة بمرونة عالية: تسمح الوحدات القياسية بالاستبدال المباشر لوحدات الأدراج أثناء ترقيات العمليات المستقبلية أو إضافات المعدات، مما يلغي الحاجة إلى تعديلات الخزانة أو أعمال البناء واسعة النطاق.

النتائج التشغيلية بعد التعديل التحديثي

تحسين استقرار الطاقة بشكل كبير: يعمل التصميم المقاوم للتوافق الكهرومغناطيسي (EMC) على التخلص من وقت التوقف عن العمل الناتج عن التداخل الكهرومغناطيسي الذي يؤثر على المعدات الدقيقة، مما يؤدي إلى زيادة ملحوظة في كفاءة خط الإنتاج بشكل عام.

مخاطر الأعطال التي يمكن التحكم فيها: يعمل عزل الوحدة المستقلة على حصر أخطاء الدائرة القصيرة والحمل الزائد في الدرج المحدد، مما يمنع انقطاع التيار الكهربائي على نطاق واسع.

الإصلاح السريع في حالات الطوارئ: يمكن تبديل الأدراج المعيبة مباشرةً؛ يتم تقليل وقت الإصلاح من ساعات إلى أقل من 5 دقائق، مما يقلل بشكل كبير من الخسائر الناجمة عن توقف الإنتاج.

الاستفادة القصوى من المساحة: تعمل زيادة كثافة الدائرة داخل نفس مساحة الخزانة على إلغاء الحاجة إلى غرف توزيع طاقة إضافية، مما يوفر تكاليف الهندسة المدنية. عدم توليد الحرارة أثناء التشغيل طويل الأمد: يضمن تصميم المكونات الإضافية المعياري أداء اتصال مستقرًا، مما يزيل المخاطر المرتبطة بالوصلات السائبة أو التسخين الناتج عن الأكسدة، ويحافظ على درجات حرارة التشغيل العادية.

ملخص الحالة

إن مجموعة المفاتيح الكهربائية من نوع الدرج MNS عبارة عن خزانة عالية الجودة ومنخفضة الجهد تتميز بنمطيتها وكثافتها العالية ومقاومة التداخل الفائقة وتصنيف الأمان العالي. بالمقارنة مع طرازي GCK وGGD، فهو مناسب بشكل أفضل للتطبيقات عالية المستوى مثل التصنيع الدقيق والطاقة الجديدة والنقل بالسكك الحديدية ومراكز البيانات والمرافق الصناعية المتطورة. بفضل هيكلها المعياري المدمج، ومقاومة تداخل EMC من الدرجة الصناعية، والعزل والحماية الصارمين، وسهولة الصيانة السريعة، فقد أصبح الخيار المفضل لأنظمة توزيع الطاقة MCC في المصانع الذكية الحديثة.

التعليمات

س: هل يمكن تحقيق الصيانة بدون انقطاع التيار الكهربائي؟

ج: نعم، كل وحدة أدراج مصممة بشكل مستقل. عند فشل دائرة معينة، يجب سحب الدرج المقابل فقط للصيانة، بينما تستمر الدوائر الأخرى في العمل بشكل طبيعي. ليست هناك حاجة لإيقاف نظام توزيع الطاقة بالكامل، مما يحقق حقًا زمن انقطاع التيار الكهربائي صفرًا. إنها مناسبة للسيناريوهات التي لا يمكن فيها انقطاع الطاقة ولو لثانية واحدة.

س: هل يمكن تخصيص عدد وحدات الأدراج؟

ج: نعم، وحدات الأدراج لهذا المنتج هي بحجم 1/4 وحدة. يمكن أن تحتوي الخزانة المفردة القياسية على 36 وحدة كحد أقصى. يمكن تخصيص عدد الوحدات وفقًا لمتطلبات دائرة العميل، مما يتوافق بدقة مع احتياجات توزيع الطاقة لسيناريوهات مختلفة ويتكيف مع السيناريوهات المتطورة مع دوائر متعددة وأحمال صغيرة.

س: هل يمكن استخدام خزانة توزيع السحب MNS في سيناريوهات التيار العالي؟

ج: نعم، النطاق الحالي المقدر هو 630A إلى 6300A. إنها مجهزة بقضبان توصيل نحاسية سميكة كبيرة الحجم، والتي تتمتع بقدرة كبيرة على حمل التيار، وارتفاع في درجة الحرارة المنخفضة، وحماية كاملة للعزل، ويمكن أن تتكيف بشكل ثابت مع مختلف سيناريوهات توزيع الطاقة عالية التيار، مما يضمن التشغيل المستقر على المدى الطويل للمعدات.
