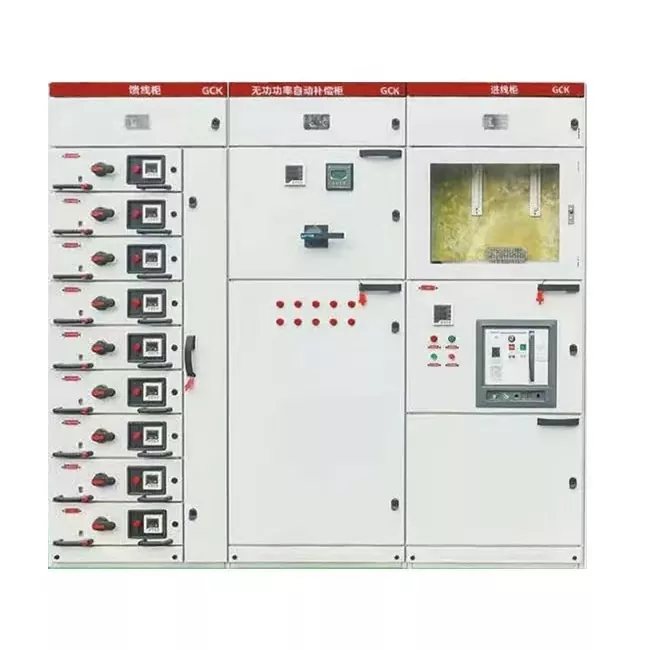

خزانة توزيع السحب GCK

هل مازلت منزعجًا من المساحة المحدودة في غرفة التوزيع؟ أو هل تعرضت لعطل بسيط في الدائرة الكهربائية مما أدى إلى إيقاف خط الإنتاج بأكمله للصيانة، مما أدى إلى خسائر اقتصادية فادحة؟ على الرغم من أن الخزانات التقليدية الثابتة غير مكلفة، إلا أن صيانتها تتطلب انقطاعًا كاملاً للتيار الكهربائي؛ في حين أن نظام MNS المتطور يتمتع بأداء ممتاز، إلا أن تكلفته المرتفعة غالبًا ما تعوق العديد من المشاريع.

تم تصميم خزانة التوزيع القابلة للسحب GCK من شركة Junray Electrical بدقة لمعالجة هذه المعضلة. لقد تخلينا عن تصميم الدرج التقليدي كبير الحجم واعتمدنا وحدة 1/2 محسنة. هذا التصميم لا يقلل بشكل كبير من المساحة الأرضية لغرفة التوزيع فحسب، بل يجعل أيضًا "صيانة انقطاع التيار الكهربائي" ممكنة، مما يزيل تمامًا القلق بشأن توقف الماكينة بسبب الصيانة، وهو الخيار الأمثل لتلك المشاريع التي تتطلب الأداء والميزانية معًا.

نقاط القوة الأساسية

تكمن القدرة التنافسية الأساسية لخزانة توزيع السحب GCK في تشغيلها الديناميكي وقدرات استخدام المساحة:

كثافة دوائر عالية جدًا: باستخدام 1/2 وحدة أدراج معيارية، يمكن للخزانة الواحدة أن تستوعب ما يصل إلى 18 دائرة مستقلة، أي ضعف سعة خزانات GCS التقليدية. وهذا يعني أنه مع نفس المساحة الأرضية، يمكنك تحقيق مضاعفة قدرة توزيع الطاقة، مما يعزز بشكل كبير استخدام المساحة.

تحقيق صيانة "صفر توقف عن العمل": تتميز وحدات الأدراج بأقفال ميكانيكية ثلاثية المواضع "للعمل والاختبار والفصل". عندما تتعطل الدائرة، يمكن للمشغلين بسهولة إزالة الدرج المعيب للصيانة مثل استبدال البطارية، بينما تستمر الدوائر المجاورة في العمل بشكل طبيعي، مما يؤدي إلى القضاء تمامًا على انقطاع التيار الكهربائي في جميع أنحاء الخط.

فعالية مثالية من حيث التكلفة: بالمقارنة مع نظام MNS باهظ الثمن، توفر خزائن GCK لدينا نفس تجربة التشغيل المريحة مع تقليل تكاليف الشراء بشكل كبير، مما يساعدك على التميز في مشاريع البنية التحتية مع نسبة أفضل للاستثمار إلى المخرجات.

التصنيع الاحترافي

باعتبارها شركة مصنعة محترفة تأسست في عام 2013، تمتلك Junray Electrical منشأة إنتاج حديثة. نحن لا نمتلك فقط الشهادات الدولية الموثوقة مثل ISO، CCC، وCE، ولكن لدينا أيضًا مجموعة كاملة من خطوط الإنتاج المتقدمة التي تتراوح من القطع بالليزر إلى الثني الدقيق.

تم تصنيع خزانة التوزيع بالسحب GCK هذه بدقة وفقًا للمعايير الدولية. يتم تجميع هيكل الخزانة باستخدام مقاطع معيارية عالية القوة، تتميز بالصلابة والدقة. تم تجهيز الجزء الداخلي بقضبان توصيل نحاسية سميكة عالية التوصيل، مع نطاق تيار مقدر من 630 أمبير إلى 4000 أمبير، وتيار تحمل قصير المدى يصل إلى 80 كيلو أمبير، مما يضمن الاستقرار حتى في ظل الأحمال الثقيلة أو تأثير الدائرة القصيرة. إلى جانب مستوى الحماية IP40، يمكنه عزل الغبار والأشياء الغريبة بشكل فعال. سواء كان ذلك في ورشة عمل مليئة بالغبار أو في منطقة تجارية ذات حركة متكررة للموظفين، فإنه يمكن ضمان نقاء وسلامة المكونات الداخلية.

المواصفات الفنية:

السيناريوهات القابلة للتطبيق:

المصانع متوسطة الحجم: توزيع الطاقة لخطوط الإنتاج الأساسية، بميزانية محدودة ولكنها تتطلب تشغيل وصيانة مريحة.

المجمعات التجارية: يجب ألا تسمح الإنارة وتوزيع الطاقة لمراكز التسوق والمباني المكتبية بانقطاع التيار الكهربائي.

المستشفيات/البنية التحتية: المرافق العامة والمجمعات الصناعية التي تتطلب إمدادات الطاقة المستمرة.

لماذا تختار Junray الكهربائية؟

إن اختيار شركة Junray Electrical لا يعني مجرد اختيار مورد، بل اختيار شريك موثوق به. لدينا فريق محترف يمكنه أن يقدم لك خدمات مخصصة سريعة ودقيقة. ونعد بتقديم استجابة سريعة عالمية على مدار الساعة طوال أيام الأسبوع. إذا كنت تبحث عن خزانة توزيع السحب GCK التي يمكنها حل مشكلات المساحة والتشغيل، فلا تتردد بعد الآن. اتصل بنا على الفور للحصول على الاستشارة الفنية وعروض الأسعار المجانية.

دراسة الحالة

يتضمن هذا المشروع ترقية نظام توزيع الطاقة لورشة تصنيع المكونات الإلكترونية واسعة النطاق. يقوم المرفق بتشغيل العديد من خطوط الإنتاج ذات التردد المتغير، ومعدات التصنيع الدقيقة، وأنظمة تكييف الهواء المركزية، ودوائر MCC (مركز التحكم في المحرك) الآلية، التي تتميز بدورات متكررة لبدء تشغيل المعدات وتقلبات كبيرة في الأحمال. عانت خزانات توزيع GGD الأصلية ذات النوع الثابت من الدوائر غير المنظمة وصعوبة الصيانة؛ يمكن أن يؤثر أي خطأ في دائرة واحدة بسهولة على قسم التوصيل بأكمله، مما يؤثر بشدة على استمرارية الإنتاج.

لتعزيز سلامة التوزيع، وكفاءة الصيانة، واستقرار إمدادات الطاقة، تم استبدال نظام توزيع الجهد المنخفض للمحطة بالكامل بمفاتيح كهربائية منخفضة الجهد قابلة للسحب من GCK. تتعامل هذه الوحدات مع توزيع طاقة الورشة، وتوزيع الإضاءة، ومغذيات المعدات ذات التردد المتغير، والتحكم المركزي في تعويض الطاقة التفاعلية.

مشاكل قبل الترقية

مخاطر صيانة عالية ووقت توقف طويل: تتطلب الأعطال في الدوائر المفردة للخزائن الثابتة القديمة قطع الطاقة عن القسم بأكمله لإجراء الإصلاحات؛ أثرت الأسلاك المعقدة القائمة على البراغي والإصلاحات الطارئة التي تستغرق وقتًا طويلاً بشدة على إنتاج خط الإنتاج.

ارتفاع خطر انتشار الأعطال: عدم وجود مقصورات مستقلة يعني أن الدوائر القصيرة أو الانحناء في دائرة واحدة يمكن أن تنتشر بسهولة إلى الدوائر المجاورة، مما يتسبب في انقطاع التيار الكهربائي على نطاق واسع.

صعوبة توسيع السعة: افتقرت دوائر الخزانات الثابتة إلى المرونة، مما يجعل من المستحيل إضافة سعة أو تعديل الدوائر بسهولة للمعدات الآلية الجديدة.

ارتفاع درجة الحرارة الشديد عند نقاط الاتصال: تسببت أكسدة المحطات التقليدية أثناء التشغيل طويل الأمد في ارتفاع درجة الحرارة والتعثر المتكرر لخزانات التغذية الصادرة أثناء فترات التحميل القصوى.

انخفاض كفاءة التشغيل والصيانة: عدم القدرة على إجراء التبديل السريع أو استخدام وحدات الأدراج الاحتياطية يعني أن استكشاف الأخطاء وإصلاحها يتطلب انقطاع التيار الكهربائي.

خطة تكوين المعدات

استنادًا إلى تصنيفات أحمال ورشة العمل ومتطلبات العملية، تم تركيب مجموعة المفاتيح الكهربائية ذات الجهد المنخفض القابلة للسحب من GCK في جميع أنحاء غرفة التوزيع ذات الجهد المنخفض. يتضمن التكوين خزانات التغذية الواردة، وخزائن ربط الناقل، وخزائن تغذية محرك MCC (النوع القابل للسحب)، وخزائن تعويض المكثف، وخزائن الإضاءة، وتتميز جميعها بهيكل درج معياري وتصميم مقصورة مستقل. مواصفات المعدات الرئيسية

نوع الخزانة: مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض GCK

الجهد المقنن: 380 فولت/400 فولت

جهد العزل المقدر: 660 فولت

الميزات الهيكلية: هيكل معدني مغلق بالكامل مع مقصورات وظيفية مستقلة (مقصورات منفصلة للقضيب والكابلات والأدراج)

وظيفة الدرج: تتميز بأربعة أوضاع - الخدمة، والاختبار، والفصل، والسحب - مما يسمح بالصيانة دون انقطاع الطاقة والاستبدال السريع بأدراج احتياطية

تصنيف الحماية: IP30

سيناريوهات التطبيق: تطبيقات MCC (مركز التحكم في المحركات) في الورشة الصناعية، والأحمال التي تتطلب بدء/إيقاف متكرر، وعمليات إنتاج مستمرة عالية الموثوقية

أبرز التحديثية

تصميم درج معياري: تحتوي كل دائرة طاقة على درج مستقل، مما يضمن العزلة المتبادلة والسلامة العالية.

التشابك المزدوج (الكهربائي والميكانيكي): يمنع سوء التشغيل والإدخال/السحب أثناء التحميل، مما يمنع حوادث الأخطاء البشرية.

تصميم مقطعي بقضيب مزدوج مع خزانة ربط الناقل: يتيح إمداد الطاقة المقطعي، وموازنة التحميل، وعزل الأخطاء.

دوائر أدراج احتياطية واسعة: تستوعب احتياجات توسيع المعدات وتعديل العمليات في المستقبل.

الأداء التشغيلي بعد التحديثية

تحسين كفاءة التعامل مع الأخطاء بشكل ملحوظ: يمكن حل أخطاء الدائرة الواحدة عن طريق التبديل المباشر في الدرج الاحتياطي؛ يتم تقليل وقت الإصلاح في حالات الطوارئ من 1-2 ساعة إلى أقل من 5 دقائق، مما يقلل بشكل كبير من خسائر توقف خط الإنتاج.

سلامة معززة: يمنع هيكل المقصورة المستقل تمامًا انتشار الأخطاء وانتقال القوس، مما يمنع حوادث الدائرة القصيرة.

ارتفاع درجة حرارة المعدات العادية: اتصال مستقر عند جهات الاتصال الأساسية الإضافية؛ لا ارتفاع درجة الحرارة بسبب الأكسدة. عملية مستقرة خلال فترات التحميل الذروة.

استمرارية إمداد الطاقة المحسنة: يضمن مصدر الطاقة المقسم مع إمكانية ربط الناقل أن الصيانة في قسم واحد لا تعطل الإنتاج على مستوى ورشة العمل. انخفاض تكاليف التشغيل والصيانة: تكاليف صيانة دورة الحياة لمدة 10 سنوات أقل بنسبة 20% تقريبًا من الخزانات من النوع الثابت، مما يلغي الحاجة إلى تشديد أدوات التثبيت بشكل متكرر أو انقطاع التيار الكهربائي على نطاق واسع لإجراء الصيانة.

ملخص الحالة

تعتبر خزانات GCK القابلة للسحب مناسبة بشكل مثالي للسيناريوهات التي تتضمن الإنتاج الصناعي المستمر، ودورات بدء/إيقاف المعدات المتكررة، والمتطلبات العالية لموثوقية مصدر الطاقة وكفاءة الصيانة. بالمقارنة مع الخزانات الثابتة GGD التقليدية، فإنها توفر مزايا مثل تشابك الأمان، والفصل المستقل، والاستبدال السريع للوحدة، والتوسع المرن، وقدرات عزل الأعطال القوية، مما يجعلها الخيار المفضل لمراكز التحكم المركزية (MCC) في المصانع والتعديلات التحديثية لتوزيع الطاقة ذات الجهد المنخفض الصناعية.
