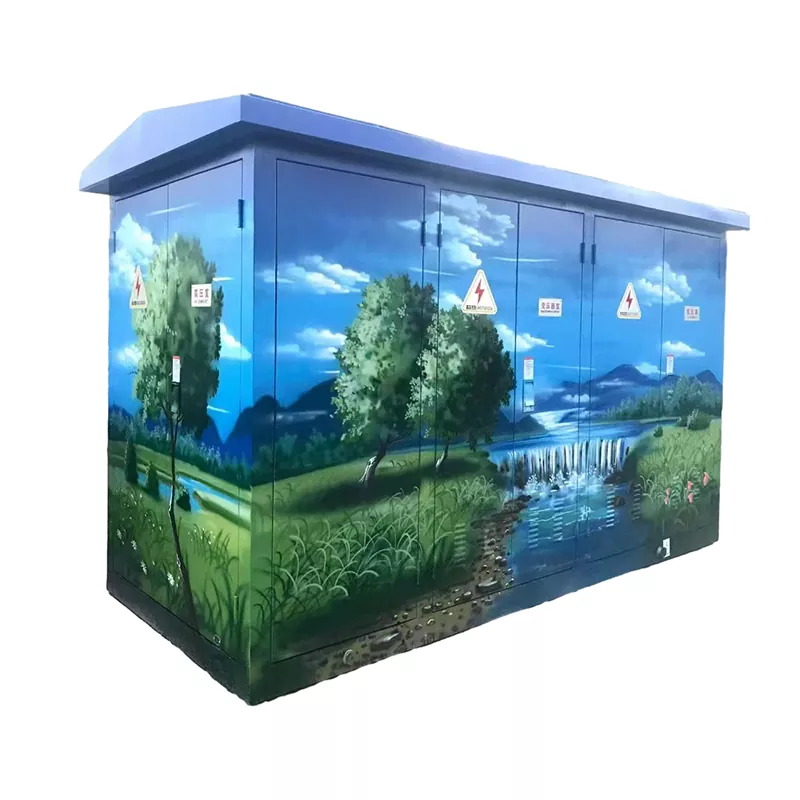

صندوق فرعي للكابل DFW-12

يعد صندوق فرع الكابلات الكهربائية Junray DFW-12 حلاً مدمجًا وفعالاً من حيث التكلفة لتقسيم كابل 10 كيلو فولت واحد إلى فروع متعددة دون الحاجة إلى وحدة رئيسية حلقية (RMU). تم تصميمه للتركيب المباشر في الهواء الطلق، ويتميز بغلاف محكم الغلق بالكامل، وخيارات حماية IP33/IP54/IP67، وبنية من الفولاذ المقاوم للصدأ 304، وطلاء مسحوق مضاد للشيخوخة يتحمل التعرض لأشعة الشمس والمطر. ومن خلال دعم فرعين إلى 6 فروع، فإنه يتيح التثبيت السريع للتوصيل والتشغيل بدون أدوات متخصصة، مما يقلل من تكاليف المعدات ونفقات الهندسة المدنية. مناسب لشبكات الكابلات الحضرية، والتوزيع الريفي، والكابلات الضوئية، ومواقع البناء، والمجمعات الصناعية.

ميزات المنتج

تفرع الكابلات: تم تصميم هذا الحل لتقسيم كابل واحد بقدرة 10 كيلو فولت إلى فروع متعددة، ويتيح التنصت على الكابلات دون الحاجة إلى إنشاء وحدة رئيسية حلقية منفصلة (RMU)، مما يجعله مناسبًا تمامًا لشبكات توزيع الطاقة القائمة على الكابلات.

بصمة مدمجة: يتميز بحجم صغير للغاية وبحد أدنى من المتطلبات المكانية، ويعتبر صندوق فرع الكابل DFW-12 مناسبًا بشكل مثالي للتركيب في الأماكن الصغيرة على جانب الطريق أو في الهواء الطلق. ومن خلال تجنب الحاجة إلى موقع تركيب كبير، فإنه يقلل بشكل كبير من تكاليف شراء الأراضي.

فعال من حيث التكلفة: يوفر هذا الحل نقطة تكلفة أقل من الوحدات الرئيسية التقليدية، كما أنه اقتصادي للغاية لتطبيقات تفرع الكابلات. بدلاً من تكبد التكلفة العالية لشراء وحدة RMU، يكفي وجود صندوق فرعي - وبالتالي تحقيق وفورات كبيرة في التكلفة.

تركيب مريح: تسهيل النشر السريع، عملية التثبيت مريحة للغاية؛ ببساطة توصيل الكابلات يجعل الوحدة جاهزة للاستخدام الفوري. يتطلب هذا الإعداد المبسط الحد الأدنى من الوقت والجهد، مما يجعله الخيار الأمثل لمشاريع المسار السريع.

المواصفات الفنية

تفاصيل حرفية دقيقة

1. موصلات الكابلات: تعمل موصلات الكابلات المتخصصة على تسهيل الاتصالات الموثوقة والتفرعات.

2. الحماية الخارجية: تضمن الحماية ذات تصنيف IP54 مقاومة الماء والغبار، مما يجعل صندوق فرع الكابل DFW-12 مناسبًا للبيئات الخارجية.

3. طلاء مضاد للشيخوخة: يتميز بطبقة خارجية متخصصة من البودرة تقاوم الشيخوخة وتتحمل التعرض لأشعة الشمس والمطر دون أن تتحلل.

4. حاوية محكمة الغلق: هيكل مغلق بالكامل يوفر حماية شاملة ضد الماء والغبار، مما يحافظ على التوصيلات الداخلية.

5. التصميم المتوافق مع المعايير: تم تصميمه لتلبية معايير السلامة مع ضمان الصيانة والفحص المريح.

السيناريوهات القابلة للتطبيق

إن صندوق فرع الكابل DFW-12 الذي تم تصنيعه بواسطة Junray Electrical مناسب لما يلي:

شبكات الكابلات الحضرية: شبكات الكابلات الحضرية وتفرع الكابلات

شبكات الكابلات الريفية: شبكات الكابلات الريفية وتفرع الكابلات

الكابلات الكهروضوئية: المتفرعة لأنظمة الكابلات الكهروضوئية

كابلات موقع البناء: متفرعة لأنظمة كابلات موقع البناء

كابلات المناطق الصناعية: تفرع لأنظمة كابلات المناطق الصناعية

ضمان الجودة

تم تصنيعها وفقًا للمعايير الوطنية لصناديق فرع الكابلات DFW-12، وتخضع كل وحدة لإغلاق صارم واختبار تحمل الجهد لضمان التشغيل المستقر والآمن. نحن نقدم تكوينات تفرعية قابلة للتخصيص، مما يسمح لك بتشغيل صندوق فرعي مخصص مصمم بدقة ليناسب متطلبات تفرع الكابلات الخاصة بك - مما يضمن ملاءمة مثالية لاحتياجات التطبيقات الخاصة بك.

مشروع المجمع الصناعي في نيروبي، كينيا

نظرة عامة على المشروع

· اسم المشروع: مشروع توزيع الكابلات لمنطقة صناعية في نيروبي

· الموقع: نيروبي، كينيا

·تاريخ الانتهاء: نوفمبر 2025

·حجم المشروع: 12 مؤسسة داخل المنطقة الصناعية؛ 24 صندوق فرعي للكابلات

المنتجات المستخدمة

· الموديل: صندوق فرعي للكابل عالي الجهد DFW-12

·الكمية: 24 وحدة

· التكوين: 1 في 2 خارج / 1 في 4 خارج؛ النوع القياسي 304 الفولاذ المقاوم للصدأ

· الشهادة: شهادة CE

· المتطلبات الخاصة: التثبيت في الهواء الطلق. صيانة مجانية؛ مناسبة لبيئة أفريقيا ذات درجات الحرارة العالية

حل

تطلبت المنطقة الصناعية في كينيا نظام توزيع كابلات بنقاط اتصال متعددة. ونظرًا لقدرات الصيانة المحلية المحدودة، كان هناك طلب كبير على موثوقية المعدات وانخفاض متطلبات الصيانة. لقد قدمنا ​​حل التصدير DFW-12:

1. القدرة على التكيف البيئي القوي

· تصنيف حماية IP67 وهيكل مغلق بالكامل؛ مناسبة لظروف أفريقيا الحارة والمتربة

· 304 حاوية من الفولاذ المقاوم للصدأ مع مقاومة ممتازة للتآكل

·نطاق واسع لدرجة حرارة التشغيل (-40 درجة مئوية إلى +60 درجة مئوية)؛ عملية مستقرة في درجات حرارة عالية

· تصميم خالي من الصيانة، مما يقلل بشكل كبير من تكاليف الصيانة

2. سهل التركيب

· المدمجة وخفيفة الوزن. مريحة للنقل والتركيب

· تسمح موصلات الكابلات الإضافية بالتركيب السريع والبسيط

· لا توجد أدوات متخصصة مطلوبة؛ يمكن إجراء التثبيت بواسطة كهربائيين محليين

· يلغي الحاجة إلى غرفة تبديل مخصصة، مما يوفر تكاليف الهندسة المدنية

3. فعالية عالية من حيث التكلفة

· أسعار معقولة. أرخص بنسبة تزيد عن 70% من إنشاء غرفة تبديل

· شهادة CE، ضمان الجودة

· تكنولوجيا ناضجة ذات تطبيق عالمي واسع النطاق

· الوثائق الفنية الكاملة المقدمة باللغة الإنجليزية

ملاحظات العملاء

"كنا بحاجة إلى حل توزيع كابلات فعال من حيث التكلفة وموثوق به لمجمعنا الصناعي في نيروبي. كانت صناديق فرع الكابلات DFW-12 من Junray مثالية - سهلة التركيب، ولا حاجة لبناء غرف تبديل، ولا تحتاج إلى صيانة تمامًا. لقد تم تشغيلها لمدة 4 أشهر حتى الآن، حتى في الطقس الحار والمترب، وكل شيء يعمل بشكل مثالي. والسعر أيضًا تنافسي للغاية. قيمة رائعة مقابل المال."

—— مدير العمليات، مجمع كينيا الصناعي

دراسة حالة مشروع التحديثية

يتضمن هذا المشروع تحويل الخطوط الهوائية إلى كابلات تحت الأرض في منطقة سكنية حضرية قديمة. استخدم نظام 10 كيلو فولت الأصلي الموصلات العلوية العارية؛ كانت الأسلاك غير منظمة، وكان معدل الفشل مرتفعًا، وكان النظام شديد الحساسية للتدخل من الأشجار والظروف الجوية، وفشل في تلبية متطلبات توسيع السعة وإمدادات الطاقة الآمنة في المنطقة. يستبدل التعديل التحديثي جميع الخطوط الهوائية بكابلات تحت الأرض. يلزم وجود معدات تبديل فرعية عالية الجهد عند عقد التحميل لتسهيل تفرع الكابلات، والتوصيل البيني للشبكة الحلقية، وتجزئة/عزل الأخطاء.

تضم منطقة المشروع العديد من المباني السكنية الشاهقة والمرافق التجارية وأنظمة الإضاءة العامة، التي تتميز بالأحمال المركزة والمتطلبات الصارمة لموثوقية إمدادات الطاقة. نظرًا لضيق الطرق والمناظر الطبيعية الكثيفة، فإن الموقع غير مناسب لمحطات التحويل واسعة النطاق أو غرف المفاتيح الكهربائية الداخلية ذات الجهد العالي؛ وبالتالي، تم اختيار صناديق فرع الكابلات المعزولة بالكامل الخارجية DFW-12 كمعدات توزيع العقد.

مشاكل قبل التحديثية

كانت الخطوط الهوائية الأصلية ذات عزل ضعيف، مما يجعلها عرضة للتعثر وقصر الدوائر أثناء العواصف الرعدية، مما أدى إلى ارتفاع معدل الفشل السنوي.

وانكشفت التوصيلات الفرعية للخطوط العلوية، مما أدى إلى الأكسدة وارتفاع درجة الحرارة مع مرور الوقت، مما يشكل مخاطر على السلامة.

لم تكن هناك عقد تجزئة أو عزل؛ تسبب خطأ في نقطة واحدة في انقطاع التيار الكهربائي عبر قسم الخط بأكمله، مما أدى إلى انقطاع الخدمة على نطاق واسع.

كان توسيع سعة الخط أمرًا صعبًا، مما جعل من المستحيل تلبية متطلبات التحميل المتزايدة من محطات شحن السيارات الكهربائية الجديدة والمصاعد وأنظمة الإضاءة.

انحرفت الخطوط الهوائية عن المظهر الحضري وفشلت في تلبية معايير البناء تحت الأرض في المناطق الحضرية وتحسين المناظر الطبيعية.

خطة تكوين المعدات

استنادًا إلى تخطيط عقدة الموقع وسعة توزيع الطاقة، تم تركيب صناديق فرعية للكابلات الخارجية DFW-12 10kV في مواقع متعددة على طول الخط. تتميز هذه الوحدات بمفاتيح كسر الحمل SF6، وتكوينات الشبكة الحلقية الداعمة وتجزئة/عزل الأخطاء، ولها تيار مقدر يبلغ 630 أمبير، وهي معزولة بالكامل، ومختومة بالكامل، وأجهزة مصنفة للاستخدام الخارجي. المواصفات الرئيسية:

الموديل: صندوق فرعي للكابل عالي الجهد خارجي DFW-12

الفولطية المقدرة: 12 كيلو فولت (لشبكات التوزيع 10 كيلو فولت)

التصنيف الحالي: 630A

الهيكل: وحدة أرضية خارجية معزولة بالكامل ومغلقة بالكامل ولا تحتاج إلى صيانة

الميزات الوظيفية: التوصيل البيني للشبكة الحلقية، وتفرع الكابلات، وتجزئة الأخطاء وعزلها، وإشارة الخط المباشر، وإشارة الخطأ

تصنيف الحماية: IP44 (مناسب للبيئات الخارجية التي تشمل المطر والثلج والتكثيف والغبار)؛ دخول/خروج الكبل: تفرع متعدد الدوائر لتلبية احتياجات تبديل كبل المنطقة المحلية

سيناريوهات التثبيت والتطبيق

يتم تركيب الوحدة في المساحات الخضراء المتوفرة على طول الطرق السكنية؛ فهو لا يتطلب أي سكن مخصص أو أسس هندسة مدنية واسعة النطاق، مما يؤدي إلى مساحة صغيرة وفترة بناء قصيرة. يقوم الصندوق الفرعي DFW-12 بتقسيم الكابل الرئيسي وتوجيه الطاقة إلى غرف توزيع المباني الفردية والمحطات الفرعية من النوع الصندوقي، مما يؤدي إلى إنشاء هيكل إمداد طاقة الشبكة الحلقية الذي يتيح "تجزئة الأخطاء دون تدخل متبادل".

النتائج التشغيلية بعد التعديل التحديثي

تحسين موثوقية مصدر الطاقة بشكل كبير: يزيل أخطاء الخطوط الهوائية؛ لا يحدث أي تعثر خلال مواسم العواصف الرعدية. تنخفض معدلات خطأ الخط بنسبة تزيد عن 95٪.

نطاق الخطأ الذي يمكن التحكم فيه: من خلال الاستفادة من إمكانات التجزئة والعزل في الصندوق الفرعي، يعمل خطأ أحادي النقطة على عزل القسم المتأثر فقط مع الحفاظ على الطاقة في مناطق أخرى، مما يقلل بشكل كبير من نطاق الانقطاعات.

تشغيل آمن ومستقر: يعمل الهيكل المعزول والمحكم الغلق على التخلص من مشكلات مثل الأكسدة، أو ارتفاع درجة الحرارة، أو التسرب في الوصلات المكشوفة؛ فهو يوفر مقاومة خارجية للتآكل والتكثيف، مما يضمن تشغيلًا طويل الأمد بدون صيانة.

توسعة مرنة في السعة: يتيح تصميم الفرع متعدد الدوائر التوصيل المباشر للأحمال الجديدة أو محطات شحن المركبات الكهربائية أو متطلبات الطاقة الإضافية في صندوق الفرع، مما يلغي الحاجة إلى أعمال الحفر أو إعادة توصيل الأسلاك على نطاق واسع.

مظهر حضري أنيق ومنظم: يتم وضع جميع الكابلات تحت الأرض، مما يزيل الخطوط الهوائية المزدحمة ويلبي متطلبات التوحيد والتحسين الجمالي لشبكات التوزيع الحضرية.

يعد صندوق فرع الكابل الخارجي DFW-12 هو الخيار المفضل لتحويل شبكات التوزيع الحضرية 10 كيلو فولت إلى كابلات تحت الأرض، وتحديث المناطق السكنية القديمة، وإدارة توزيع الأحمال عبر المناطق. بالمقارنة مع محطات التحويل التقليدية والمفاتيح الكهربائية عالية الجهد، يتميز هذا الحل بمساحة مدمجة، وتكاليف أقل، وتركيب سريع، وتصميم لا يحتاج إلى صيانة، مع توفير إمكانات قوية للشبكة الحلقية. وهو مناسب بشكل مثالي للمساحات الحضرية المحدودة والمناطق السكنية والمناطق التجارية والمجمعات الصناعية، مما يعزز بشكل فعال موثوقية توزيع الطاقة وتبسيط التشغيل والصيانة.
