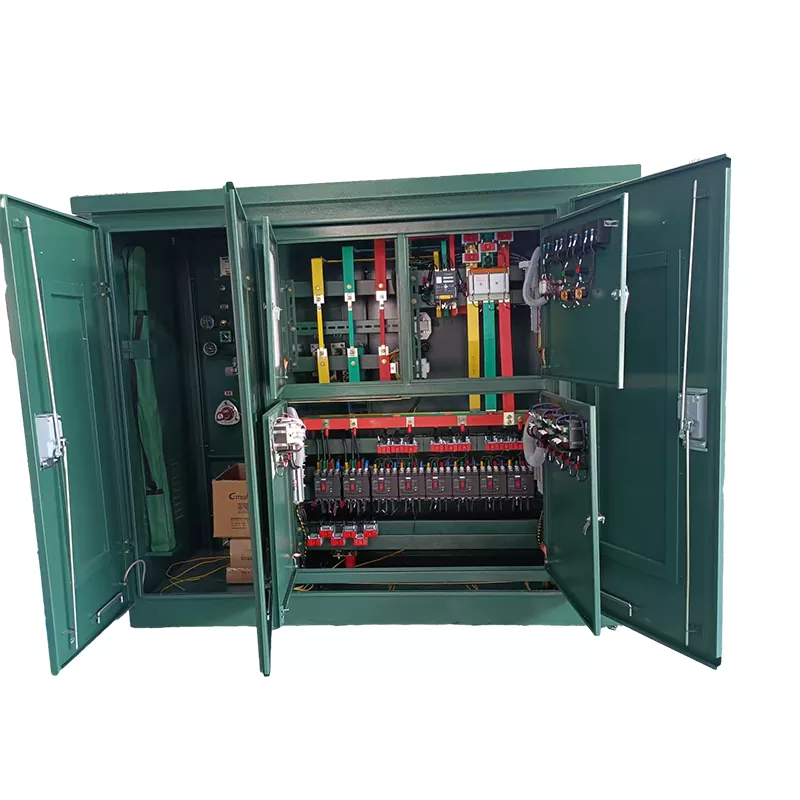

محطة فرعية على الطراز الأمريكي

بالنسبة لسيناريوهات مثل توزيع الطاقة الريفية، وإمدادات الطاقة المؤقتة في مواقع البناء الصغيرة، ومحطات الطاقة الكهروضوئية صغيرة الحجم في المناطق الخارجية الصغيرة، غالبًا ما تكون المساحة محدودة والميزانية محدودة. ومع ذلك، فإن المحولات الصندوقية ذات النمط الأوروبي كبيرة الحجم نسبيًا، مما يجعل من الصعب وضعها بشكل مرن حتى في المناطق الخارجية الصغيرة، مما يؤدي إلى ارتفاع تكاليف إشغال الأرض. وفي الوقت نفسه، فإن أسعار المحولات الصندوقية ذات النمط الأوروبي مرتفعة نسبياً، مما يتسبب في تكاليف شراء كبيرة للمشاريع الصغيرة ويؤدي إلى هدر غير ضروري. تلبي المحطة الفرعية ذات الطراز الأمريكي، بحجمها الصغير للغاية وسعرها المعقول، المتطلبات الأساسية لتوزيع الطاقة الخارجية على نطاق صغير، مما يجعلها أكثر ملاءمة وفعالية من حيث التكلفة لتوزيع الطاقة الخارجية الصغيرة.

المواصفات الفنية

ما هي المزايا الأساسية لهذا الجهاز؟

تصميم مضغوط للغاية، يوفر 40% من المساحة: مع هيكل الصندوق المدمج، مقارنة بالمحولات الصندوقية ذات النمط الأوروبي، يتم تقليل الحجم مباشرة بنسبة 40%، مما يقلل بشكل كبير من إشغال المساحة. لا يتطلب الأمر شغل الكثير من الأراضي الخارجية، ويتكيف بشكل مثالي مع السيناريوهات الخارجية الصغيرة ذات المساحة المحدودة مثل المناطق الريفية والمجتمعات السكنية الصغيرة، مما يوفر تكاليف الأراضي بشكل فعال ويسمح بالنشر دون الحاجة إلى تجديد الموقع.

فعالية عالية من حيث التكلفة، انخفاض السعر بنسبة 30%: التخلص من التصاميم الزائدة عن الحاجة والتركيز على المتطلبات الأساسية لتوزيع الطاقة الصغيرة في الهواء الطلق، مقارنة بالمحولات الصندوقية ذات النمط الأوروبي، يتم تخفيض السعر بنسبة 30%. ليست هناك حاجة لإنفاق مبلغ كبير على شراء محولات صندوقية ذات طراز أوروبي. مع انخفاض التكاليف، يمكن تحقيق توزيع مستقر للطاقة الخارجية الصغيرة، مما يقلل بشكل كبير من ميزانيات المشتريات ويعزز فعالية التكلفة للمشاريع الصغيرة.

التكامل المثبت مسبقًا، والنشر السريع، وتوفير الوقت: مثل المحولات الصندوقية ذات النمط الأوروبي، يتم تثبيت جميع المعدات مسبقًا وتصحيح أخطائها في المصنع. ليس هناك حاجة إلى بناء معقد في الموقع. بعد إحضاره إلى الموقع، ما عليك سوى توصيل الخطوط ويمكن وضعه قيد الاستخدام. يمكن إكمال النشر في غضون أيام قليلة فقط، مما يتكيف بشكل مثالي مع توزيع الطاقة المؤقت في مواقع البناء الصغيرة، وتوزيع الطاقة في حالات الطوارئ، والمشاريع الصغيرة الأخرى التي تتطلب التنفيذ السريع.

حماية خارجية IP54، مناسبة لمختلف البيئات الخارجية: تتمتع المحطة الفرعية ذات الطراز الأمريكي بمستوى حماية احترافي خارجي IP54. يعتمد الصندوق تصميمًا محكم الغلق، والذي يمكن أن يمنع بشكل فعال الماء والغبار، ويقاوم التعرض لأشعة الشمس في الهواء الطلق، والمطر، وغزو الغبار، ويمنع المكونات الداخلية من التبلل وتراكم الغبار، والضرر، مما يضمن التشغيل المستقر للمعدات في مواقع البناء الريفية والخارجية والبيئات المعقدة الأخرى، دون الحاجة إلى مرافق حماية إضافية.

حصري لتوزيع الطاقة على نطاق صغير، وقدرة تكيف أقوى: مصمم خصيصًا لسيناريوهات توزيع الطاقة الخارجية الصغيرة، ولا يلزم تكوين سعة كبيرة. إنه يتكيف بشكل مثالي مع توزيع الطاقة الريفية، ومحطات الطاقة الكهروضوئية الصغيرة، والمناطق السكنية الصغيرة، وغيرها من احتياجات توزيع الطاقة للسيناريوهات الصغيرة. إنها لا تهدر القدرة وتتوافق بدقة مع الطلب الفعلي على الكهرباء، مما يتجنب إهدار الموارد.

ضمان سلامة توزيع الطاقة في الهواء الطلق على نطاق صغير

تولي شركة Junray Electrical اهتمامًا كبيرًا بتحسين تفاصيل المنتج. تم تصميم كل تصميم لتلبية متطلبات التشغيل الخارجي على نطاق صغير. مع ضمان الجودة، يمكن للمعدات أن تعمل بثبات لفترة طويلة، مما يزيل المخاوف بشأن الشراء. إنها تعتمد هيكلًا مدمجًا للغاية، مما يقلل الحجم مع ضمان تخطيط معقول للمكونات الداخلية، دون التأثير على أداء المعدات. تستخدم المحطة الفرعية ذات الطراز الأمريكي علاجًا خارجيًا بمسحوق طلاء مضاد للشيخوخة، وهو مقاوم لأشعة الشمس والمطر. حتى عند استخدامها في الهواء الطلق لفترة طويلة، فإنها لن تتقشر أو تصدأ، مما يطيل عمر خدمة المعدات. إنه مجهز بنظام تبريد وتهوية مخصص، والذي يمكنه إزالة الحرارة الناتجة عن تشغيل المحول بسرعة، مما يمنع المكونات من التقادم بسبب الحرارة الزائدة وضمان التشغيل المستقر للمعدات. يفصل التصميم العام بين دوائر الطاقة والتحكم، من خلال أسلاك أنيقة، والتي لا تتوافق مع معايير السلامة فحسب، بل تسهل أيضًا الصيانة اللاحقة، مما يقلل من تكاليف التشغيل والصيانة.

السيناريوهات القابلة للتطبيق

بفضل حجمها الصغير وفعاليتها العالية من حيث التكلفة ومزايا النشر السريع، فإن المحطات الفرعية ذات الطراز الأمريكي قابلة للتطبيق على نطاق واسع في مختلف سيناريوهات توزيع الطاقة الخارجية صغيرة الحجم. يمكن وضعه قيد الاستخدام مباشرة دون تعديلات إضافية، مما يجعله الخيار الأفضل الحصري لتوزيع الطاقة الخارجية على نطاق صغير. وفي سيناريوهات توزيع الطاقة الريفية، فهي مناسبة لتوزيع الطاقة الخارجية على نطاق صغير في المناطق الريفية، مما يضمن إمدادات كهرباء مستقرة للقرويين. في سيناريوهات مواقع البناء الصغيرة، فهي مناسبة لتوزيع الطاقة المؤقتة في مواقع البناء الصغيرة، مع النشر السريع وتلبية احتياجات إمدادات الطاقة للبناء. في السيناريوهات الكهروضوئية الصغيرة، فهو مناسب لمتطلبات صندوق توزيع الطاقة لمحطات الطاقة الكهروضوئية الصغيرة، مع حماية موثوقة وتشغيل مستقر. في سيناريوهات المناطق السكنية الصغيرة، فهي مناسبة لتوزيع الطاقة الخارجية في المناطق السكنية الصغيرة، مما يوفر المساحة والتكلفة، ويضمن إمدادات الكهرباء للمقيمين.

الإنتاج والتخصيص

Junray Electrical هي شركة مصنعة وموردة ومصنع للمحطات الفرعية الاحترافية على الطراز الأمريكي في الصين. نحن نتبع بدقة المعيار الأمريكي لصناديق المحولات في إنتاجنا. يخضع كل صندوق محول لاختبار التشغيل، واختبار تحمل الجهد، واختبار الحماية لضمان التشغيل المستقر والآمن، مع جودة مضمونة. يمكنه اجتياز قبول المشروع بسلاسة. نحن نقدم تخصيص السعة (50 كيلو فولت أمبير إلى 1000 كيلو فولت أمبير) وتخصيص الوظيفة. بناءً على الاحتياجات الفعلية لتوزيع الطاقة الخارجية على نطاق صغير للعملاء، يمكننا تصميم صناديق محولات حصرية على الطراز الأمريكي لتلبية متطلبات توزيع الطاقة لمختلف السيناريوهات صغيرة الحجم بدقة، مما يجعل عملية الشراء أكثر خالية من القلق والاستخدام أكثر طمأنينة.

نظرة عامة على مشروع التجديد

خلفية المشروع

يتضمن هذا المشروع ترقية شبكة الكهرباء وتجديد مجمع سكني قديم في المنطقة الحضرية. يتميز المجمع بعمره وكثافته السكانية العالية، وقد اعتمد في الأصل على نظام توزيع يضم محولات تقليدية مثبتة على أعمدة ورفوف مفاتيح خارجية. عانت المعدات الموجودة من التقادم الشديد وعدم كفاية القدرة؛ كانت خطوط الجهد المنخفض طويلة للغاية، مما أدى إلى انحراف كبير في الجهد. أثناء ذروة الاستخدام في الصيف، يتعثر النظام كثيرًا بسبب الحمل الزائد الشديد على المحولات، مما يؤدي إلى فشله في تلبية متطلبات السكان من الكهرباء لتكييف الهواء ومحطات شحن المركبات الكهربائية والأجهزة المنزلية عالية الطاقة.

نظرًا للطرق الداخلية الضيقة للمجمع، والمناظر الطبيعية الكثيفة، ونقص المساحة لغرف التوزيع واسعة النطاق - ومع الأخذ في الاعتبار عوامل مثل المساحة والتكلفة والجدول الزمني للبناء - يستخدم المشروع محطة فرعية صغيرة الحجم على الطراز الأمريكي ZGS11. يجمع هذا الحل المتكامل بين تحويل الجهد العالي، وتحويل الجهد، وتعويض الجهد المنخفض، وتوزيع الطاقة في وحدة واحدة، مما يعالج بشكل فعال التحديات مثل صعوبات توسيع القدرة، والقيود المكانية، ومتطلبات البناء المعقدة النموذجية للمناطق الحضرية القديمة.

قضايا ما قبل التجديد

نقص حاد في القدرة: كانت قدرة المحولات القديمة المثبتة على الأعمدة غير كافية، مما أدى إلى زيادة شديدة في الأحمال أثناء ذروة الأحمال الصيفية، وارتفاع درجة الحرارة بشكل متكرر، والتعثر، وانقطاع التيار الكهربائي.

ضعف جودة الجهد عند طرف الحمل: أدى تشغيل خطوط الجهد المنخفض الطويلة إلى فقدان الخطوط العالية وانخفاض الجهد عند طرف المستهلك، مما تسبب في صعوبات في بدء تشغيل الأجهزة وأضواء وامضة.

ارتفاع معدل الأعطال بسبب تقادم المعدات: تعرضت المعدات العلوية التقليدية للعوامل الجوية (الرياح والأمطار والغبار والحشرات)، مما أدى إلى تدهور العزل ومخاطر كبيرة للتسرب الكهربائي.

عدم وجود مساحة توزيع مخصصة: الكثافة العالية والمساحات المفتوحة المحدودة جعلت من المستحيل بناء أسس مدنية لمحطات فرعية على الطراز الأوروبي أو غرف توزيع مخصصة، مما أدى إلى تقييد تخطيطات المعدات التقليدية.

عمليات التشغيل والصيانة المرهقة: كانت المعدات متناثرة والأسلاك غير منظمة، مما يجعل تشخيص الأخطاء صعبًا وتستغرق الإصلاحات الطارئة وقتًا طويلاً، مما أدى إلى ارتفاع معدل شكاوى السكان.

خطة تكوين المعدات

لتلبية متطلبات التصميم المدمج، والتشغيل السريع، والموثوقية الفعالة من حيث التكلفة في مشروع التجديد الحضري هذا، تم اختيار المحطة الفرعية المدمجة ذات النمط الأمريكي ZGS11-10kV. تدمج هذه الوحدة مفاتيح الحمل ذات الجهد العالي، والصمامات الاحتياطية، والمحولات الموفرة للطاقة، ومكونات توزيع الجهد المنخفض، ووحدات تعويض الطاقة التفاعلية. النظام بأكمله مصنوع مسبقًا في المصنع، مما يسمح بالرفع والتشغيل المباشر في الموقع. مواصفات المعدات الرئيسية

الموديل: ZGS11-12/630kVA محطة فرعية صندوقية مسبقة الصنع على الطراز الأمريكي

الفولطية المقدرة: 10 كيلو فولت/0.4 كيلو فولت

الميزات الهيكلية: تصميم متكامل ومختوم بالكامل؛ جانب الجهد العالي محمي بواسطة مفتاح فصل الحمل مع صمامات الحد من التيار

وسط العزل: عزل الزيت المعدني الصديق للبيئة؛ التبريد الذاتي عملية خالية من الصيانة

تكوين الجهد المنخفض: الخطوط الواردة/الصادرة المتكاملة، وتعويض الطاقة التفاعلية، والقياس

تصنيف الحماية: مقاوم للمطر، والغبار، ومقاوم للتكثيف؛ مناسبة للبيئات السكنية في الهواء الطلق

طريقة التثبيت: أساس أرضي بسيط مع الرفع؛ لا حاجة لغرفة توزيع مخصصة أو هندسة مدنية معقدة

يسلط الضوء على البناء والتطبيق

تصميم موفر للمساحة: هيكل مدمج على الطراز الأمريكي بمساحة 60% فقط من المحطات الفرعية ذات النمط الأوروبي؛ مثالية للتركيب في المساحات الضيقة أو زوايا الأحزمة الخضراء داخل المناطق السكنية.

البناء السريع: جاهز بالكامل وتم اختباره في المصنع؛ يقتصر العمل في الموقع على إعداد الأساس، والرفع، وتمديد الأسلاك، مما يقلل بشكل كبير من مدة الترقيات المرتبطة بانقطاع التيار الكهربائي.

حماية موثوقة وحساسة: يستخدم الجانب عالي الجهد مجموعة "مفتاح فصل الحمل + مصهر تحديد التيار"، مما يضمن العزل الفوري لدائرة القصر وأخطاء التحميل الزائد لحماية المعدات.

مختومة بالكامل ولا تحتاج إلى صيانة: حاوية محكمة الغلق بالكامل تمنع تسرب الزيت ودخول الغبار؛ يوفر مقاومة ممتازة للطقس الخارجي ولا يتطلب أي صيانة روتينية.

فعالة من حيث التكلفة: تلغي الحاجة إلى غرف التوزيع ذات الهندسة المدنية؛ المستوى العالي من تكامل المعدات يقلل بشكل كبير من تكاليف الاستثمار مقارنة بالحلول التقليدية.

النتائج التشغيلية بعد الترقية

التخلص من مشكلات التحميل الزائد: تضمن ترقية السعة عدم وجود أحمال زائدة أو تعثر أثناء ذروة الاستخدام في الصيف، مما يؤدي إلى حل مشكلات انقطاع التيار الكهربائي المزمنة في المنطقة بشكل دائم.

تحسين جودة الجهد: يؤدي تقصير نصف قطر مصدر الطاقة وتقليل فقد الخط إلى تثبيت الجهد عند طرف المستهلك ضمن النطاقات القياسية، مما يضمن التشغيل السليم للمعدات الكهربائية.

القضاء على مخاطر السلامة: يستبدل المعدات العلوية المكشوفة القديمة؛ تعمل الوحدة المغلقة بالكامل على التخلص من مخاطر الصدمات الكهربائية والدوائر القصيرة والأعطال التي تسببها الأجسام الغريبة، مما يعزز بشكل كبير السلامة الكهربائية السكنية.

تقليل أعباء التشغيل والصيانة: يؤدي التصميم المتكامل الذي لا يحتاج إلى صيانة إلى معدلات فشل منخفضة للغاية وتحديد واضح للأخطاء، مما يؤدي إلى تحسين كفاءة الصيانة بشكل كبير. بيئة المنطقة السكنية مرتبة ومنظمة: تمت إزالة الخطوط الهوائية المزدحمة والمعدات القديمة، مما أدى إلى خلق مظهر موحد وممتع من الناحية الجمالية وتعزيز الصورة الموحدة للبنية التحتية لتوزيع الطاقة في المجتمع.

ملخص الحالة

تعد المحطات الفرعية ذات النمط الأمريكي بمثابة حل رئيسي وفعال من حيث التكلفة لتوزيع الطاقة يستخدم على نطاق واسع في تجديد المناطق الحضرية القديمة، وتحسين قدرة الأحياء السكنية، ومشاريع إنارة الشوارع، والتطبيقات التجارية والصناعية صغيرة الحجم، ومواقع توصيل الشبكة الكهروضوئية. إنها توفر مزايا مثل الحجم الصغير، والتكلفة المنخفضة، والتركيب السريع، والتكامل العالي، والتشغيل بدون صيانة، والمتانة الممتازة في الهواء الطلق. تعتبر هذه المحطات الفرعية مناسبة بشكل خاص لترقية نظام التوزيع حيث تكون المساحة محدودة، والجداول الزمنية ضيقة، وتكون فعالية التكلفة أولوية، مما يجعلها خيارًا مثاليًا لتوسيع السعة على حافة شبكات التوزيع الحضرية.

سؤال وجواب

سؤال: ما هو الفرق الرئيسي بين المفاتيح الكهربائية ذات النمط الأمريكي والمفاتيح الكهربائية ذات النمط الأوروبي؟

الإجابة: يكمن الاختلاف الأساسي في الحجم والسعر: إن المفاتيح الكهربائية ذات النمط الأمريكي أصغر حجمًا بنسبة 40% وأرخص بنسبة 30% من المفاتيح الكهربائية ذات النمط الأوروبي، مما يجعلها أكثر ملاءمة للسيناريوهات الخارجية الصغيرة. كلاهما عبارة عن تصميمات مجمعة مسبقًا، وسرعة النشر هي نفسها. ومع ذلك، تركز المفاتيح الكهربائية ذات النمط الأمريكي بشكل أكبر على توزيع الطاقة على نطاق صغير ولا تتطلب قدرة زائدة عن الحاجة، وبالتالي تتمتع بفعالية أعلى من حيث التكلفة.

سؤال: هل يمكن أن تتكيف حماية IP54 للمحطة الفرعية ذات الطراز الأمريكي مع البيئات القاسية؟

الإجابة: نعم، يمكن أن تمنع حماية IP54 الماء والغبار بشكل فعال. بالاشتراك مع الصندوق الخارجي المطلي بمسحوق مضاد للشيخوخة، يمكنه تحمل التعرض لأشعة الشمس والمطر والغبار في الظروف الريفية الخارجية، ويمنع تلف المكونات الداخلية، ويضمن التشغيل المستقر للمعدات على المدى الطويل، وليس هناك حاجة لحماية إضافية.

السؤال: هل يمكن تخصيص القدرة؟ هل يمكنها تلبية متطلبات السيناريوهات الصغيرة الحجم؟

الجواب: نعم، تتراوح القدرة من 50kva إلى 1000kva. التخصيص مدعوم. واستنادًا إلى متطلبات استهلاك الكهرباء الفعلية للسيناريوهات صغيرة النطاق مثل المناطق الريفية ومواقع البناء الصغيرة، يمكن اختيار سعة مناسبة للمطابقة الدقيقة، وتجنب إهدار القدرة.
