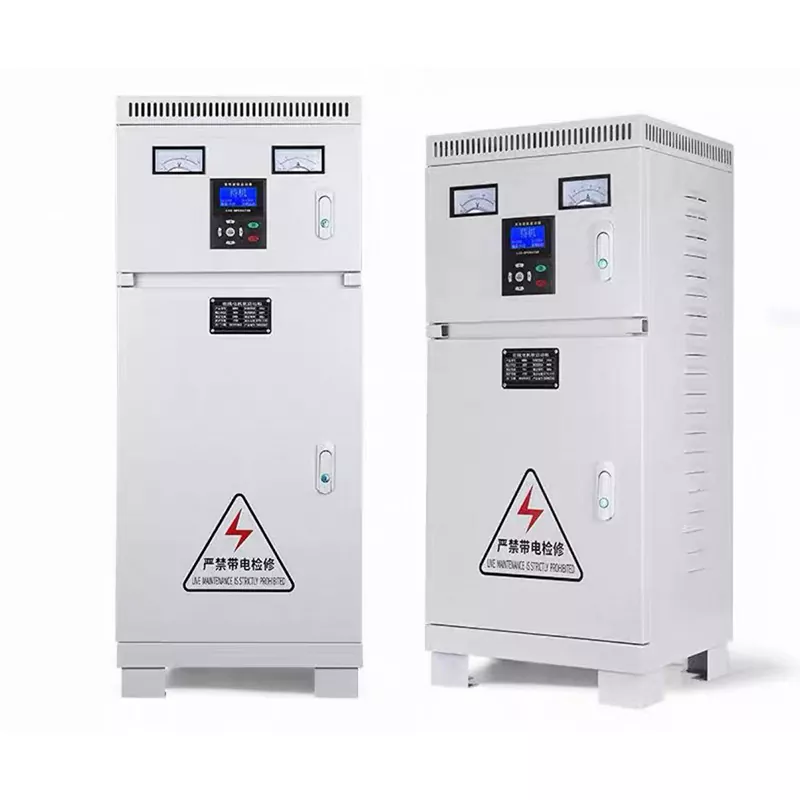

صندوق التحكم من جانب الآلة

عندما تستخدم العديد من الشركات محركات ذات طاقة كبيرة وأحمال ثقيلة مثل الكسارات والمطاحن الكروية، فإنها غالبًا ما تواجه معضلة: عزم دوران ستار دلتا غير كافٍ، مما يجعل من المستحيل بدء تشغيل المعدات ذات التحميل الثقيل وغير قادر على تحقيق بدء التشغيل الطبيعي؛ على الرغم من أن خزانة التحكم في التردد يمكن أن تلبي المتطلبات، إلا أنها باهظة الثمن، وبالنسبة للسيناريوهات التي لا تتطلب تعديل السرعة ولكن فقط بدء التشغيل ذو الحمل الثقيل، فهي بلا شك مضيعة للتكلفة. لقد ظهر صندوق التحكم من جانب الماكينة، وهو يتوافق بدقة مع متطلبات البدء للمحركات ذات الأحمال الثقيلة ذات القدرة الكبيرة، ويأخذ في الاعتبار كلاً من أداء البدء والتحكم في التكلفة.

المواصفات الفنية

ما هي نقاط البيع الرئيسية؟

باعتباره جهاز تشغيل حصريًا للمحركات الثقيلة ذات الطاقة العالية جدًا، يوفر صندوق التحكم من جانب الماكينة العديد من المزايا التي تعالج بشكل مباشر نقاط الألم العملية للاستخدام الفعلي:

تقليل الجهد الكهربي الذاتي الاقتران، مما يقلل من تأثير ارتفاعات الشبكة إلى النصف: مزود بمحولات ذاتية الاقتران عالية الجودة، يمكنه تقليل تيار البدء بدقة إلى 1/4 من البداية المباشرة، وهو أقل حتى من 1/3 من بداية دلتا النجمية، مما يقلل بشكل كبير من التأثير على الشبكة أثناء بدء التشغيل وتجنب التداخل مع التشغيل العادي للمعدات الأخرى. إنها مناسبة لبدء التشغيل المستقر على المدى الطويل لمختلف المحركات عالية الطاقة.

عزم دوران عالي، من السهل بدء الأحمال الثقيلة: يمكن أن يصل عزم الدوران إلى 60% من البداية المباشرة، وهو ما يتجاوز بكثير عزم دوران بداية دلتا النجمية. بالنسبة للمعدات ذات الأحمال الثقيلة مثل الكسارات والمطاحن الكروية، فإنها تحل تمامًا مشكلة عدم قدرة بداية دلتا النجمية على التحرك، مما يضمن بدء التشغيل السلس والطاقة الكافية، ويضمن إمكانية تشغيل المعدات بسرعة.

التكيف الواسع للطاقة، والتغطية الأوسع: يمكن تعديل الطاقة المقدرة من 15 كيلو واط إلى 800 كيلو واط، ويتم دعم التخصيص. إنه أكبر من نطاق الطاقة لخزانة التحكم في التشغيل Star-Delta، ويغطي بشكل مثالي العديد من المحركات الثقيلة ذات الطاقة العالية. سواء كانت معدات ثقيلة صغيرة أو وحدات صناعية كبيرة، يمكن مطابقتها بدقة.

حماية متعددة وتشغيل مستقر وخالية من القلق: مدمج مع وظائف حماية متعددة مثل التحميل الزائد والتيار الزائد والجهد الزائد والجهد المنخفض ودرجة الحرارة الزائدة، ويمكنه مراقبة حالة تشغيل المعدات في الوقت الفعلي. بمجرد حدوث أي خلل، فإنه يوقف الماكينة تلقائيًا ويحمي المحرك ومحول التوصيل الذاتي، مما يقلل من خطر تلف المعدات ويقلل تكلفة الصيانة اللاحقة. العملية أكثر موثوقية.

خيار فعال من حيث التكلفة مع تخفيض في السعر بنسبة 50%: مقارنة بخزائن التحكم في تحويل التردد، يتم تخفيض السعر مباشرة بنسبة 50%. ليست هناك حاجة لإنفاق مبلغ كبير من المال على وظائف تنظيم السرعة الزائدة عن الحاجة. تم تحسينه فقط لمتطلبات البدء ذات الأحمال الثقيلة، مما يسمح للمشترين بالحصول على حل بدء أكثر ملاءمة بتكلفة أقل وتوفير ميزانية الشراء بشكل كبير.

مزايا التصميم الإنشائي

لقد شاركت شركة Junray Electrical بشكل عميق في البحث وإنتاج معدات البدء. وهي تلتزم بتقديم الجودة المهنية للمشترين. لقد تم تحسين كل تفاصيل صندوق التحكم الموجود على جانب الماكينة بدقة، مما يحقق التوازن بين التطبيق العملي والمتانة. إنه مُجهز بمحول اقتران تلقائي عالي الجودة، والمكونات الأساسية ذات جودة ممتازة، مما يضمن بدء تقليل الجهد المستقر وعزم الدوران الكافي؛ وهي مجهزة أيضًا بمرحل زمني دقيق، والذي يمكنه تبديل وضع التشغيل تلقائيًا دون الحاجة إلى تدخل يدوي، مما يضمن الدقة والموثوقية؛ يعمل تصميم قناة تبديد الحرارة المخصصة على إزالة الحرارة الناتجة عن تشغيل المعدات بسرعة، مما يمنع تقادم المكونات بسبب ارتفاع درجة الحرارة؛ تفصل عملية الأسلاك القياسية بين دوائر الطاقة والتحكم، وتكون أفقية ورأسية، مما يسهل الصيانة، ويتوافق مع معايير السلامة الكهربائية.

ما هي سيناريوهات التطبيق العملي؟

بفضل أداء بدء التشغيل الممتاز والقدرة على التكيف على نطاق واسع، أصبح صندوق التحكم من جانب الماكينة هو معدات بدء التشغيل القياسية لمختلف المحركات الثقيلة فائقة الطاقة، ويتكيف بدقة مع سيناريوهات صناعية متعددة. في سيناريو آلة التكسير، فهي مناسبة لبدء التشغيل الثقيل لآلات التكسير ذات الطاقة العالية جدًا، مما يوفر طاقة كافية وبدء تشغيل سلس؛ في سيناريو مطحنة الكرة، يمكنها بسهولة دفع بدء التشغيل ذو الحمل الثقيل لمطحنة الكرة، مما يحل مشكلة عدم كفاية الطاقة في بدء تشغيل المثلث النجمي؛ في سيناريو مضخة المياه عالية الطاقة، فهي مناسبة لبدء التشغيل الثقيل لمضخات المياه فائقة الطاقة، مما يضمن التشغيل المستقر لأنظمة إمدادات المياه والصرف الصحي؛ في سيناريو المروحة عالية الطاقة، فهي مناسبة لبدء تشغيل المراوح فائقة الطاقة، مما يقلل من تأثير الشبكة ويضمن التشغيل السلس للمراوح، ويلبي تمامًا متطلبات بدء التشغيل الصناعية ذات الأحمال الثقيلة.

الشراء الفوري

حدد جهاز تشغيل محرك عالي التحمل متوافق وموثوق به وفعال من حيث التكلفة ليكون المفتاح لخفض التكاليف وتحسين الكفاءة. تم تطوير وإنتاج صندوق التحكم من جانب الماكينة بواسطة شركة Junray Electrical. فهو يضمن الجودة، ويقدم التسليم الفوري، كما يتمتع بخدمة ما بعد البيع ممتازة، ويعالج بشكل مثالي نقاط الألم الناتجة عن صعوبة تشغيل المحرك للخدمة الشاقة والتكاليف المرتفعة. لا تتردد. اتصل بنا على الفور لتأمين صندوق توزيع الجهد المنخفض الفعال من حيث التكلفة، مما يجعل بدء تشغيل المحركات الثقيلة ذات الطاقة الكبيرة للغاية أكثر سلاسة والتشغيل أكثر موثوقية.

نظرة عامة على المشروع التحديثي

I. خلفية المشروع

يتضمن هذا المشروع تحديث نظام توزيع الطاقة لمحطة معالجة مياه الصرف الصحي في المنطقة الصناعية. وقد تم تجهيز المحطة بعدة مضخات صرف صحي رئيسية ذات قدرة عالية (132 كيلوواط)، والتي تصنف ضمن المعدات ذات القصور الذاتي العالي والأحمال الثقيلة. استخدمت المحركات الأصلية طريقة البدء المباشر على الخط (DOL)، مما أدى إلى تدفق تيارات هائلة. تسببت كل بداية في انخفاض مفاجئ في جهد قضيب التوصيل بالمحطة، ووميض الأضواء، وتوقف أو إعادة تشغيل المعدات الأخرى؛ لقد أدى في كثير من الأحيان إلى رحلات تحميل زائد لحظية على قاطع الدائرة الرئيسية وتسبب في استئصال الموصل أو اللحام. أدى الاستخدام المطول لبدء تشغيل DOL إلى ارتفاع درجة حرارة ملفات المحرك بشكل مفرط وانخفاض عمر المعدات، في حين تداخلت تقلبات الشبكة مع معدات التصنيع الدقيقة القريبة، مما أدى إلى الإضرار بشكل خطير باستقرار الإنتاج والسلامة الكهربائية.

لحل مشكلات ارتفاع تيار بدء التشغيل، والانخفاض الشديد في الجهد، وضعف المعدات، تم استبدال جميع الوحدات بخزائن التحكم في بدء التشغيل ذات المحولات التلقائية ذات الجهد المنخفض. يضمن هذا النهج التشغيل السلس للمحركات ذات الأحمال الثقيلة عن طريق الحد من الجهد والتيار، وبالتالي تجنب عيوب بدء تشغيل DOL وضمان التشغيل الآمن والمستقر لكل من شبكة الطاقة والمعدات.

ثانيا. مشاكل قبل التحديثية

تيار بدء التشغيل الهائل والانخفاض الشديد في الجهد: تسبب التشغيل المباشر للمضخات عالية الطاقة في وصول التيارات اللحظية إلى 5-7 أضعاف القيمة المقدرة، مما أدى إلى انخفاض كبير في جهد قضيب التوصيل والتداخل مع المعدات الكهربائية في جميع أنحاء المصنع.

التعثر المتكرر للكسارة في اتجاه المنبع: أدى بدء التيارات المفاجئة إلى تشغيل الحماية من الحمل الزائد في خزانة التوزيع الرئيسية؛ قد يؤدي بدء تشغيل مضخة واحدة إلى انقطاع التيار الكهربائي محليًا وانقطاع الإنتاج في جميع أنحاء المنشأة.

ارتفاع خطر احتراق الموصلات والمحرك: أدى التعرض المتكرر لزيادات التيار العالية إلى تفكيك جهات الاتصال الرئيسية أو اللحام معًا، بينما عانت ملفات المحرك من تقادم درجات الحرارة العالية، مما أدى إلى معدل فشل مرتفع للغاية في المعدات.

عدم القدرة على البدء/التوقف بشكل متكرر؛ القيود التشغيلية: تسببت طريقة التفريغ المباشر للمياه في تراكم مفرط للحرارة، مما يجعل من المستحيل تلبية المتطلبات التشغيلية لبدء وإيقاف المضخات استجابة لتقلب أحمال مياه الصرف الصحي (الذروة وخارجها).

ضعف جودة الطاقة والتداخل مع المعدات الدقيقة: تسببت تقلبات الجهد الكبيرة في حدوث أخطاء وانحراف البيانات في أدوات التحكم الأوتوماتيكية القريبة ومعدات محرك التردد المتغير (VFD)، مما أدى إلى الإضرار بدقة الإنتاج.

ثالثا. خطة تكوين المعدات

لتلبية متطلبات بدء التشغيل لمضخات المياه ذات القدرة العالية والحمولة الثقيلة بقدرة 132 كيلووات - مع تحقيق التوازن بين الجدوى الاقتصادية والاستقرار التشغيلي - تم تجهيز الموقع بخزائن تحكم قياسية في بدء التشغيل ذات الجهد المنخفض للمحولات الذاتية. تستخدم هذه الوضعية النقر المزدوج (80% و65%) لبدء تشغيل الجهد المنخفض، والتبديل تلقائيًا بين تشغيل الجهد المنخفض والجهد الكامل عبر مرحلات تأخير الوقت لضمان بداية سلسة وناعمة للمحرك.

مواصفات المعدات الأساسية

الموديل: خزانة التحكم في بدء التشغيل ذات الجهد المنخفض للمحول التلقائي من سلسلة XJ01

محرك متوافق: 380 فولت، 132 كيلو وات محرك مضخة مياه غير متزامن ثلاثي الطور عالي الطاقة

طريقة البدء: محول ذاتي ذو جهد مخفض، بداية محدودة للتيار؛ صنابير مزدوجة الجهد قابلة للتحديد (65%، 80%)

خصائص البدء: تيار البدء يقتصر على 2-3 أضعاف التيار المقنن، مما يقلل بشكل كبير من تأثير الشبكة

منطق التحكم: بدء الجهد المنخفض ← التثبيت المتأخر بالوقت ← التبديل التلقائي إلى التشغيل بالجهد الكامل؛ تلقائي بالكامل، التبديل غير المراقب

ميزات الحماية: التحميل الزائد، فقدان الطور، ماس كهربائى، تأخير التبديل، وحماية الجهد المنخفض

المكونات الأساسية: محول ذاتي عالي السعة، موصلات تبديل رئيسية/احتياطية، جهاز تحكم ذكي في الوقت، مرحل حراري زائد

التطبيقات: المعدات الثقيلة مثل مضخات المياه عالية الطاقة، والمراوح، وضواغط الهواء؛ يوفر أداءً فائقًا من حيث التكلفة مقارنةً بالمشغلات الناعمة أو محركات التردد المتغير (VFDs)

رابعا. يسلط الضوء على التطبيق

يقلل بشكل كبير من تيار البدء ويثبت جهد الشبكة: يستخدم تحديد تيار الجهد المنخفض القائم على المحول الذاتي للقضاء بشكل فعال على تيار التدفق 5-7x المرتبط ببدء التشغيل المباشر على الخط، مما يمنع الانخفاض الكبير في جهد التوصيل أو الوميض.

يضمن التشغيل/التوقف السلس ويحمي معدات المحرك: التشغيل الناعم يزيل الصدمات والاهتزازات؛ يقلل بشكل كبير من ارتفاع درجة حرارة المحرك ويبطئ تقادم الملفات، وبالتالي إطالة عمر خدمة المعدات.

يمنع تعثر الكسارة الأولية ويضمن الإنتاج المستمر: يعمل تيار التشغيل القابل للتحكم على التخلص من التعثر المزعج لأجهزة الحماية الأولية، مما يحل مشكلة انقطاع التيار الكهربائي الموضعي الناتج عن بدء تشغيل قطع فردية من المعدات.

هيكل قوي وأداء ممتاز من حيث التكلفة: بالمقارنة مع بادئ التشغيل الناعم أو VFDs، يتميز هذا النظام بهيكل بسيط، ومعدل فشل منخفض، وتكلفة اقتصادية، مع توفير مرونة عالية في ظروف التشغيل الصناعية القاسية. التشغيل التلقائي بالكامل وسهولة الصيانة: يتميز بالتبديل التلقائي مع تأخير الوقت إلى التشغيل بجهد كامل دون تدخل يدوي؛ يبسط الخدمة المستقبلية، ويستخدم الأجزاء القياسية القابلة للتبديل، ويضمن انخفاض تكاليف الصيانة.

V. النتائج التشغيلية بعد التعديل التحديثي

تيار بدء التشغيل الذي يمكن التحكم فيه وجودة الشبكة المستقرة: يبدأ المحرك بسلاسة دون حدوث زيادات أو وميض جهد كهربائي؛ تعمل المعدات الموجودة على مستوى المصنع بثبات مع عدم وجود تنبيهات خطأ متعلقة بالتداخل.

القضاء على تعطل القواطع الأولية: أظهرت اختبارات البدء والإيقاف المتعددة عدم وجود تعطل عرضي للمفاتيح الأولية، مما أدى إلى حل المشكلات المتعلقة بانقطاع التيار الكهربائي وانقطاع الإنتاج أثناء بدء التشغيل بشكل كامل.

معدل الفشل صفر للمحركات والموصلات: ارتفاع درجة الحرارة الطبيعي أثناء بدء التشغيل؛ لا تآكل الاتصال أو الشائكة. لا ارتفاع درجة الحرارة أو شيخوخة اللفات المحرك. سلامة المعدات بنسبة 100%.

مناسب لعمليات البدء والإيقاف المتكررة: يفي بمتطلبات بدء وتوقف ركوب الدراجات بناءً على الأحمال المتقلبة ليلاً ونهارًا في محطة معالجة مياه الصرف الصحي، مما يعزز القدرة على التكيف التشغيلي بشكل كبير.

اجتاز فحص القبول الكهربائي في المحاولة الأولى: استوفيت جميع متطلبات منطق بدء التشغيل ووظائف الحماية ومعايير توزيع الطاقة، وتم اجتياز فحص توحيد توزيع الطاقة الصناعية بنجاح.

سادسا. ملخص الحالة

تعد خزانة التحكم في بدء التشغيل ذات الجهد المنخفض للمحول الذاتي هي حل البدء الأكثر انتشارًا وفعالية من حيث التكلفة للمراوح الصناعية عالية الطاقة والمضخات وضواغط الهواء. المبدأ الأساسي: يستخدم محولًا ذاتيًا لتخفيض الجهد الكهربي والحد من التيار، وبالتالي تقليل تأثير تيار البدء على شبكة الطاقة والمعدات. وهو يختلف عن التشغيل المباشر على الخط (التيار العالي، المعدات التالفة)، والمشغلات الناعمة (الإلكترونيات المعرضة للفشل)، ومحركات التردد المتغير (التكلفة العالية). بفضل هيكلها المتين، واستقرارها العالي، وتكلفتها المعتدلة، يعد بدء تشغيل المحولات الذاتية هو الخيار المفضل للترقيات الفنية في المصانع القديمة وتعديلات توزيع الطاقة للمعدات عالية الطاقة والأحمال الثقيلة، وتحقيق التوازن الفعال بين سلامة الشبكة وعمر المعدات وفعالية تكلفة المشروع.
