صندوق العدادات الخارجية

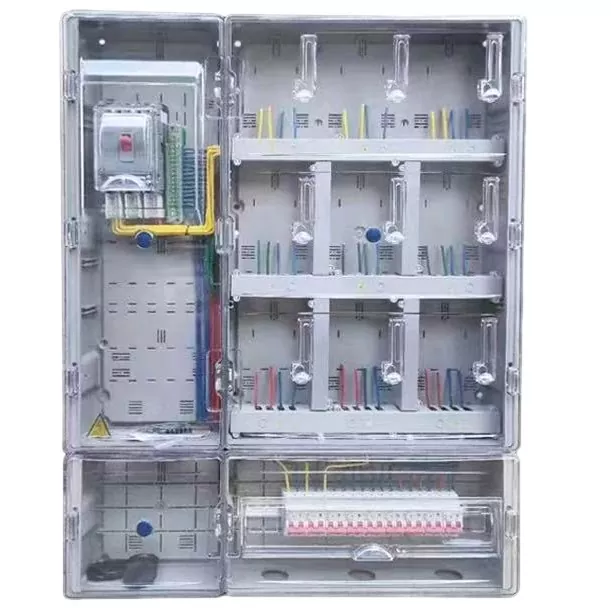

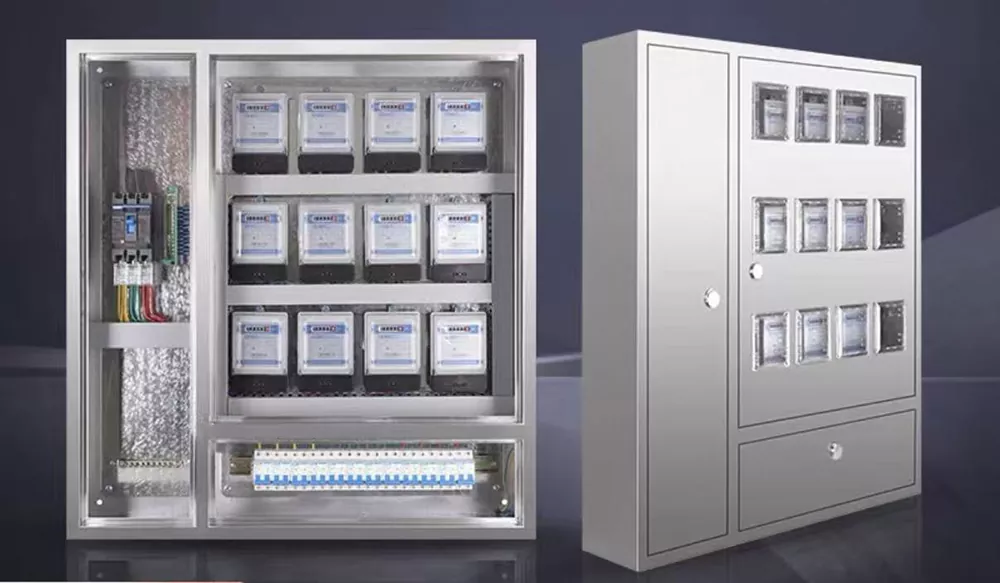

صندوق العدادات الخارجية عبارة عن حاوية مخصصة لحماية توزيع الطاقة تم تطويرها خصيصًا للسيناريوهات الخارجية غير المحمية. إنه يختلف عن صناديق العدادات الداخلية العادية. ينصب تركيزها الأساسي على حل مشاكل حماية توزيع الطاقة الخارجية. بالنسبة للبيئات الخارجية مثل المطر والتعرض لأشعة الشمس والغبار، قمنا بتصميمات محسنة حصرية لمقاومة المطر والتآكل والختم. يمكن تركيبه بمرونة مع المعدات الكهربائية مثل العدادات وقواطع الدائرة ومكونات القياس، مما يحمي المكونات الداخلية بشكل فعال من التأثيرات البيئية الخارجية، ويضمن التشغيل الآمن والمستقر لنظام توزيع الطاقة الخارجي، ويعالج بشكل كامل نقاط الألم الصناعية في العبوات العادية المعرضة لدخول الماء والصدأ والتلف عند استخدامها في الهواء الطلق. إنها مناسبة لمختلف سيناريوهات توزيع الطاقة الخارجية غير المحمية.

ما هي نقاط البيع الأساسية؟

تكمن المزايا الأساسية لصندوق العدادات الخارجية في الحماية الخارجية الحصرية والقدرة على التكيف العملي. تم تصميم كل ميزة لتلبية احتياجات الاستخدام الخارجي، وتحقيق التوازن بين السلامة والمتانة.

أولاً، تتمتع بحماية ثلاثية ضد المطر. يتم تركيب مظلة مائلة مخصصة مقاومة للمطر في الأعلى، بالإضافة إلى شرائط مطاطية مانعة للمطر داخل الصندوق، مما يشكل حاجزًا محكمًا مقاومًا للمطر. يصل تصنيف مقاومة المطر إلى IP54، مما يضمن عدم ترطيب المكونات الكهربائية الداخلية أو غمرها حتى في الأمطار الغزيرة.

ثانيا، لديها حماية ضد الغبار والختم. إنها تعتمد هيكل إغلاق مغلق بالكامل، يمنع بشكل فعال الغبار والبعوض من دخول الصندوق، ويمنع مشاكل الاتصال والدوائر القصيرة الناجمة عن الغبار، ويضمن التشغيل المستقر على المدى الطويل للمكونات.

ثالثًا، تتميز بتفاصيل حرفية متميزة. تم تجهيز المظلة المنحدرة المقاومة للمطر بإفريز مخصص مقاوم للمطر، وأشرطة مطاطية مانعة للمطر عالية الكثافة، وقفل أمان سميك مضاد للسرقة، وفتحات تهوية مخصصة مقاومة للمطر. فهو يجمع بين الحماية، ومكافحة السرقة، وتبديد الحرارة، ويمكن اختيار مادة الخزانة لتلبية احتياجات البيئات الخارجية المختلفة.

المواصفات الفنية

سؤال وجواب

س: هل يمكن تكييف صندوق العداد الخارجي مع البيئات الخارجية القاسية مثل الأمطار الغزيرة ودرجات الحرارة المرتفعة؟

الجواب: نعم. إنه يتمتع بمستوى حماية IP54، ومستوى مقاومة للتآكل C4، ونطاق درجة حرارة الاستخدام من -40 درجة مئوية إلى +70 درجة مئوية. لا يتأثر بالأمطار الغزيرة أو أشعة الشمس المباشرة أو البرد الشديد، ويمكن أن يعمل بثبات في الظروف الخارجية لفترة طويلة.

س: ما هي المكونات الكهربائية التي يمكن تركيبها؟

ج: يمكن تركيب مكونات مختلفة مثل عدادات الكهرباء، وقواطع الدائرة، وأجهزة القياس بمرونة لتلبية متطلبات توزيع الطاقة والتحكم فيها في الهواء الطلق.

س: هل التثبيت مناسب؟

الإجابة: إنه يدعم طريقتين للتثبيت البسيط: مثبت على الحائط ومثبت على عمود. لا توجد إجراءات معقدة المعنية. التثبيت مناسب ويمكن نشره بسرعة.

س: هل يمكن اختيار المواد حسب المتطلبات؟

الإجابة: نعم، نحن نقدم خيارين: طلاء مسحوق الصفائح الفولاذية المدرفلة على البارد عالي الجودة والفولاذ المقاوم للصدأ. يمكنك اختيار ما يناسب بيئتك الخارجية وميزانية الشراء.

سيناريو التطبيق

بفضل أداء الحماية الخارجي الممتاز والقدرة على التكيف المرن، يتم استخدام صندوق العدادات الخارجية على نطاق واسع في سيناريوهات توزيع الطاقة الخارجية المختلفة دون أي عوائق، مما يتوافق بدقة مع احتياجات الحماية للسيناريوهات المختلفة. وفي سيناريوهات مناطق التوزيع الريفية، يمكن استخدامه لحماية عدادات الكهرباء ومعدات توزيع الطاقة في مناطق التوزيع الريفية الخارجية، مما يساعد على ضمان سلامة توزيع الطاقة الريفية؛ في سيناريوهات مراكز التسوق الخارجية، فهي مناسبة لتركيب عدادات الكهرباء في الهواء الطلق في مراكز التسوق الخارجية المواجهة للشوارع، مما يوفر الحماية العملية والممتعة من الناحية الجمالية؛ في سيناريوهات توزيع الطاقة على جانب الطريق، يمكن أن يوفر الحماية لمعدات توزيع الطاقة الخارجية مثل مصابيح الشوارع وأكوام الشحن، مما يضمن التشغيل العادي للمعدات؛ في سيناريوهات إمدادات الكهرباء المؤقتة في مواقع البناء، فهي مناسبة لحماية إمدادات الكهرباء المؤقتة الخارجية ومعدات قياس الكهرباء في مواقع البناء، مع التركيب المريح والسلامة والموثوقية؛ في سيناريوهات دعم المتنزهات، يمكن استخدامه لتوزيع الطاقة الخارجية وصناديق القياس في المتنزهات، وتوحيد بيئة توزيع الطاقة الخارجية وتعزيز سلامة توزيع الطاقة.

توصيات الصيانة

لضمان التشغيل المستقر على المدى الطويل لصندوق العدادات الخارجية وإطالة عمر الخدمة، يرجى قراءة اقتراحات الصيانة العملية التالية.

1. التنظيف والصيانة المنتظمة: قم بتنظيف سطح الصندوق كل 3-6 أشهر. استخدم قطعة قماش جافة لمسح الغبار والبقع لمنع تراكم الغبار من التأثير على تبديد الحرارة والمظهر؛ قم بإزالة الحطام حول الصندوق لضمان تهوية سلسة ومنع انسداد فتحات التهوية المقاومة للمطر، وتجنب تبديد الحرارة السيئ.

2. فحص الختم والمقاومة للمطر: تحقق من شرائط الختم المطاطية للصندوق كل 6 أشهر. في حالة فقدان أي منها أو تقادمها أو تلفها، استبدلها على الفور لضمان أداء الختم ومنع دخول الماء والغبار؛ قم بفحص السقف المقاوم للمطر من النوع المنحدر والأفاريز المقاومة للمطر للتأكد من عدم وجود ارتخاء أو تشوه، وتجنب سوء تصريف مياه الأمطار.

3. فحص المكونات الكهربائية: افتح الصندوق كل 12 شهرًا (يعمل مع إيقاف التشغيل)، وتحقق مما إذا كانت أسلاك عدادات الكهرباء الداخلية، وقواطع الدائرة، وما إلى ذلك ثابتة، وتحقق من عدم وجود أي ارتخاء أو أكسدة؛ قم بتنظيف الغبار الداخلي لتجنب الغبار الذي يسبب سوء الاتصال وقصر الدوائر، مما يضمن التشغيل الطبيعي للمكونات الكهربائية.

4. فحص السرقة والحماية: تحقق بانتظام من قفل الأمان المعزز المضاد للسرقة للتأكد من أن القفل سليم وأن المفتاح يعمل بسلاسة، مما يمنع الأضرار الضارة وسرقة الكهرباء؛ إذا كانت الخزانة تحتوي على طلاء مقشر أو صدأ، فقم بتطبيق الطلاء على الفور (مادة طلاء الرش للألواح الفولاذية المدرفلة على البارد) لتعزيز الأداء المضاد للتآكل.

5. صيانة القدرة على التكيف البيئي: زيادة وتيرة التفتيش خلال المواسم الباردة أو الحارة أو الممطرة. تجنب بقاء الصندوق في البيئات المشبعة بالمياه أو شديدة التآكل لفترة طويلة. إذا كان هناك تراكم للمياه في منطقة التثبيت، فقم بتنظيفها على الفور، واضبط موضع التثبيت، وتأكد من أن الجهاز يعمل ضمن نطاق درجة الحرارة البيئية المحددة (-40 درجة مئوية إلى +70 درجة مئوية).

دراسة حالة التجديد

I. نظرة عامة على المشروع

يتضمن هذا المشروع ترقية البنية التحتية للطاقة لمنطقة سكنية حضرية قديمة ومتاجرها الواقعة على الشارع. تضم المنطقة مباني سكنية متعددة الطوابق ووحدات تجارية في الطابق الأرضي. تم تركيب صناديق العدادات الموجودة بشكل مفتوح على الجدران الخارجية، مما يجعلها معرضة باستمرار لأشعة الشمس والمطر والرطوبة والغبار. كانت صناديق العدادات الأصلية البدائية - المصنوعة من صفائح معدنية رقيقة مجمعة - تفتقر إلى العزل الاحترافي أو الختم وتوفر حماية ضعيفة. أدى التشغيل طويل الأمد إلى مشكلات مثل تآكل الغلاف، وتلف الأبواب، ودخول المياه، مما يتسبب في كثير من الأحيان في حدوث دوائر قصيرة، وأعطال في أجهزة القياس، وحالات شاذة في أجهزة القياس. شكلت هذه الظروف مخاطر جسيمة من الصدمات الكهربائية والحرائق الكهربائية وفشلت في تلبية متطلبات توحيد شبكة الدولة للمنشآت "متر واحد لكل أسرة".

للتخلص تمامًا من مخاطر السلامة الكهربائية الخارجية، وتوحيد معدات القياس، وتحسين استقرار إمدادات الطاقة، تم استبدال جميع صناديق العدادات القديمة والتالفة في المنطقة بصناديق عدادات خارجية متوافقة مع المعايير الوطنية للحماية من المطر والغبار. تم اعتماد ممارسات تركيب موحدة لضمان الحماية الشاملة ضد الماء والرطوبة وسرقة الكهرباء والشيخوخة، مع تعزيز السلامة العامة.

ثانيا. قضايا ما قبل التجديد

تسرب المياه سيئة للغاية. دخول الماء بشكل متكرر أثناء المطر: كانت الصناديق القديمة المصنوعة من الصفائح المعدنية تفتقر إلى واقيات المطر وشرائط الختم؛ أثناء المطر أو الثلج، تتسرب المياه إلى الداخل، مما يسبب الأكسدة الطرفية، وتيارات التسرب، والدوائر القصيرة، والقواطع المتعثرة.

تآكل وأضرار شديدة في الغلاف الخارجي: تسببت العوامل الجوية الخارجية طويلة الأمد في حدوث ثقوب في أغلفة الصفائح المعدنية، وفصل الأبواب، وفشل القفل، مما ترك المعدات الداخلية مكشوفة تمامًا وخلق مخاطر كبيرة على السلامة.

الافتقار إلى القدرات المضادة للسرقة: أدى هيكل الصندوق البدائي وغياب الأختام المتخصصة المقاومة للعبث إلى تسهيل العبث بالأسلاك، مما أدى إلى سرقة الكهرباء والوصلات غير المصرح بها، مما أدى إلى خسائر عالية في الخطوط بشكل مستمر.

ضعف العزل ارتفاع خطر التعرض لصدمة كهربائية: أدى تآكل الغلاف وتشوهه إلى تقريب المكونات الحية من الغلاف الخارجي؛ تسببت الظروف الرطبة أثناء هطول الأمطار بسهولة في كهربة القذيفة، مما يهدد سلامة السكان.

ارتفاع معدلات فشل المعدات وعبء أعمال الصيانة الثقيلة: عانت العدادات وقواطع الدائرة الكهربائية والمحطات الطرفية من الرطوبة والتآكل على المدى الطويل، مما أدى إلى قياس غير دقيق وتلف متكرر للمعدات، مما أدى إلى ارتفاع تكاليف الصيانة والإصلاح. ثالثا. خطة تكوين المعدات

وفقًا لمعايير تركيب شبكة الدولة لأجهزة القياس الخارجية والظروف المحددة للمناطق السكنية/التجارية المواجهة للشارع، يستخدم هذا المشروع حاويات عدادات خارجية عالية القوة ومقاومة للمطر. تم تكوينها لكل من الأجهزة المنزلية الفردية والمتعددة الأسر، وهي مناسبة للتركيب على الحائط في المباني السكنية وواجهات المتاجر. يلبي النظام الكامل جميع معايير العزل المائي والغبار ومقاومة الصدأ ومقاومة العبث (ضد سرقة الكهرباء) والعزل الكهربائي.

مواصفات المعدات الأساسية

نوع المعدات: حاوية عدادات ذكية خارجية مقاومة للمطر والغبار

سيناريوهات التطبيق: الإسكان السكني، والمحلات التجارية المواجهة للشارع، والتركيب الخارجي المثبت على الحائط

تصنيف الحماية: IP54؛ متوافق تمامًا مع الظروف الخارجية التي تشمل التعرض لأشعة الشمس والمطر والغبار والرطوبة

مادة العلبة: ABS عالي القوة مثبطات اللهب أو الفولاذ المقاوم للصدأ؛ مقاومة للشيخوخة والتآكل والتشوه والصدأ

هيكل مقاوم للماء: مظلة مدمجة لتساقط المطر، وحشية إغلاق محيطية كاملة، ومدخل كابل سفلي مقاوم للماء، وتصميم متعدد الطبقات لتحويل المياه

الميزات الوظيفية: مقصورات منفصلة للقياس وقاطع الدائرة، وقفل مخصص لختم الرصاص، ومزالج مقاومة للعبث، ونافذة عرض شفافة

تصميم السلامة: هيكل معزول بالكامل، لا توجد أجزاء حية مكشوفة، حواجز لمنع التلامس العرضي، وتصميم تأريض موثوق

معايير التثبيت: أسلاك أنيقة، وفصل خطوط الجهد العالي والمنخفض، والتركيب المقاوم للماء، وإدارة ركود الكابلات الموحدة، ووضع العلامات/الترقيم الموحد

رابعا. يسلط الضوء على التثبيت والتطبيق

مقاومة فائقة للماء والرطوبة: مصممة للبيئات الخارجية القاسية؛ يتميز بهيكل مخصص لتساقط الأمطار وحشيات محكمة الغلق بالكامل لمنع المطر والتكثيف والغبار، مما يزيل بشكل فعال مشكلات الدائرة القصيرة الشائعة الناتجة عن دخول الماء.

مقاومة الصدأ والشيخوخة: مصنوعة من مواد مقاومة للهب ومضادة للتآكل تتحمل التعرض الشديد لأشعة الشمس وتآكل الرياح/المطر؛ يضمن متانة طويلة الأمد دون التشقق أو الصدأ أو التشوه، مما يلغي الحاجة إلى عمليات استبدال متكررة.

تصميم مضاد للسرقة: يتميز بأقفال مخصصة مانعة للتسرب، وهياكل مقاومة للعبث، وتصميم مغلق لمنع الفتح أو التعديل أو سرقة الكهرباء بشكل غير مصرح به، وبالتالي توحيد استخدام الطاقة داخل منطقة التوزيع.

العزل الشامل والسلامة: الأجزاء الحية الداخلية معزولة بالكامل مع تدابير منع الاتصال العرضي؛ يوفر الغلاف عزلًا ممتازًا، مما يزيل تمامًا مخاطر تعرض الغلاف لصدمة كهربائية مباشرة أو عرضية للموظفين. موحدة من الناحية الجمالية وسهلة الصيانة: تتميز بمواصفات موحدة وارتفاعات التثبيت والملصقات؛ يضمن أن تكون العدادات مرئية بوضوح؛ ويسهل عمليات التفتيش الفعالة وقراءات العدادات والصيانة.

V. النتائج التشغيلية بعد التعديل التحديثي

القضاء التام على مخاطر السلامة: يعمل على حل مشكلات مثل دخول الماء والتآكل والأجزاء الحية المكشوفة بشكل شامل؛ يمنع التسرب الكهربائي، والدوائر القصيرة، والحرائق الكهربائية؛ ويعزز بشكل كبير السلامة الكهربائية.

القياس الدقيق وفقدان الخط المتوافق: تعمل المعدات في بيئة جافة ومستقرة؛ تظل العدادات والمحطات خالية من التآكل أو الشيخوخة؛ يتم القضاء على أخطاء القياس. ويتم تقليل فقدان الخط الإجمالي لمنطقة التوزيع إلى الحدود القياسية لشبكة الولاية.

انخفاض كبير في معدلات فشل المعدات: تضمن الهياكل المقاومة للرطوبة والغبار التشغيل المستقر للمكونات الداخلية؛ ينخفض ​​\u200b\u200bتردد فشل العدادات وقواطع الدائرة بشكل ملحوظ ؛ وسلامة المعدات تصل إلى 100%.

القضاء على سرقة الكهرباء: تعمل تصميمات الختم الواضحة على توحيد إدارة الاستخدام؛ يتم القضاء فعليًا على الأسلاك غير المصرح بها وسرقة الكهرباء؛ ويتم تأسيس الانتظام في استهلاك الكهرباء.

القبول الناجح لشبكة الدولة: تلبي جميع تقنيات البناء وحماية المعدات وتكوينات السلامة المعايير، مما يؤدي إلى القبول الناجح لترقية البنية التحتية للطاقة للمجتمع السكني الأقدم.

سادسا. ملخص الحالة

تعد صناديق العدادات الخارجية المقاومة للمطر بمثابة بنية تحتية أساسية لتحديث المجتمعات السكنية القديمة، وتزويد المحلات التجارية الواقعة على الشوارع بالطاقة، وتنفيذ أجهزة القياس الخارجية للمنازل الفردية. تم تصميم هذه الوحدات لتحمل الظروف الخارجية القاسية - بما في ذلك الرطوبة والرياح والمطر والتعرض لأشعة الشمس - وتستخدم حماية IP54 عالية المستوى، وختم مقاوم للماء، وخصائص مضادة للتآكل/الصدأ، وتصميمات هيكلية مضادة للسرقة. إنها تعمل بشكل فعال على حل المشكلات الشائعة الموجودة في صناديق العدادات القديمة - مثل دخول الماء، والصدأ، والتسرب، وعدم دقة القياس - مع تحسين موثوقية مصدر الطاقة والسلامة ودقة القياس بشكل كبير. إنها بمثابة معدات موحدة لا غنى عنها لتحسين الجودة لشبكات الطاقة الريفية والحضرية.
