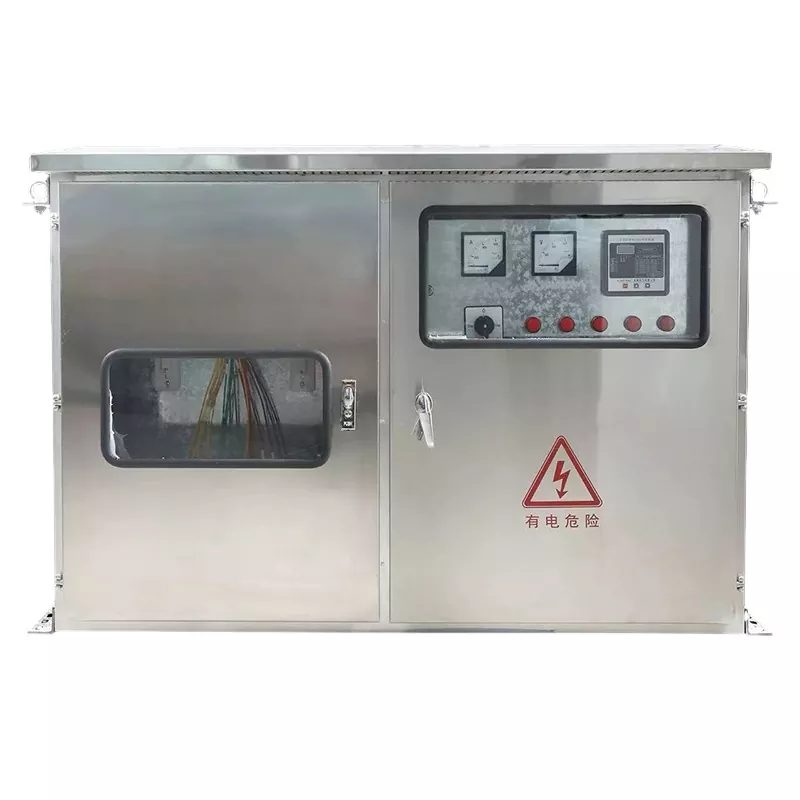

خزانة التوزيع JP

إن خزانة التوزيع JP عبارة عن جهاز توزيع شامل مصمم خصيصًا لسيناريوهات توزيع الطاقة ذات الجهد المنخفض في الهواء الطلق. موقعها الأساسي هو منتج مثالي لتجديد شبكات الطاقة في المناطق الحضرية والريفية، كما أنها مناسبة لمختلف متطلبات توزيع الطاقة ذات الجهد المنخفض في الهواء الطلق. هذه المعدات تدمج وظائف متعددة مثل القياس، الخطوط الصادرة، وتعويض الطاقة التفاعلية، وتتميز بوظائف الحماية الشاملة بما في ذلك الدائرة القصيرة، التحميل الزائد، الجهد الزائد، وحماية التسرب. إنه صغير الحجم ومظهر جمالي وعملي اقتصاديًا. يمكن تركيبه مباشرة على أعمدة المحولات المثبتة على الأعمدة الخارجية دون الحاجة إلى أسس تركيب معقدة. كجهاز توزيع خاص بالخارج، فإن جسم الخزانة مصنوع من صفائح فولاذية ملفوفة على البارد سميكة أو الفولاذ المقاوم للصدأ، ومجهز بهياكل مقاومة للمطر خاصة بالخارج، ويتم معالجة سطحه بالرش الكهروستاتيكي بدرجة حرارة عالية. إنه يتميز بمقاومة ممتازة للشيخوخة، ومقاومة للتآكل، وحماية من الشمس، وخصائص مقاومة للمطر، ويمكن أن يعمل بثبات في بيئات الهواء الطلق الخارجية لفترة طويلة. وهو متوافق مع التيار المتردد 50 هرتز، الفولتية المقدرة لأنظمة توزيع الطاقة ذات الجهد المنخفض 380 فولت/220 فولت. التركيب والصيانة مريحة، مما يجعلها خيارًا موثوقًا به لتوزيع الطاقة في الهواء الطلق.

المواصفات الفنية

ماذا عن قدرة الحماية الخارجية؟

تعتمد خزانة التوزيع JP تصميمًا ثنائي الهيكل لملاجئ المطر الاحترافية وشرائط مطاطية مانعة للتسرب، جنبًا إلى جنب مع عملية إغلاق شاملة، لتشكيل نظام حماية ثلاثي. يمكن أن يصل مستوى الحماية إلى IP54، والذي يمكنه منع الغبار والماء وأشعة الشمس بشكل فعال. إنه يعزل بشكل كامل الرياح والأمطار الخارجية، وكذلك تسرب الغبار، وهو مناسب للبيئات القاسية في الهواء الطلق وفي الهواء الطلق. حتى لو تعرض لأشعة الشمس والمطر لفترة طويلة، فإنه يمكنه الحفاظ على التشغيل المستقر دون القلق بشأن الأضرار التي تسببها العوامل البيئية للمعدات.

هل اكتمل التكوين الوظيفي؟

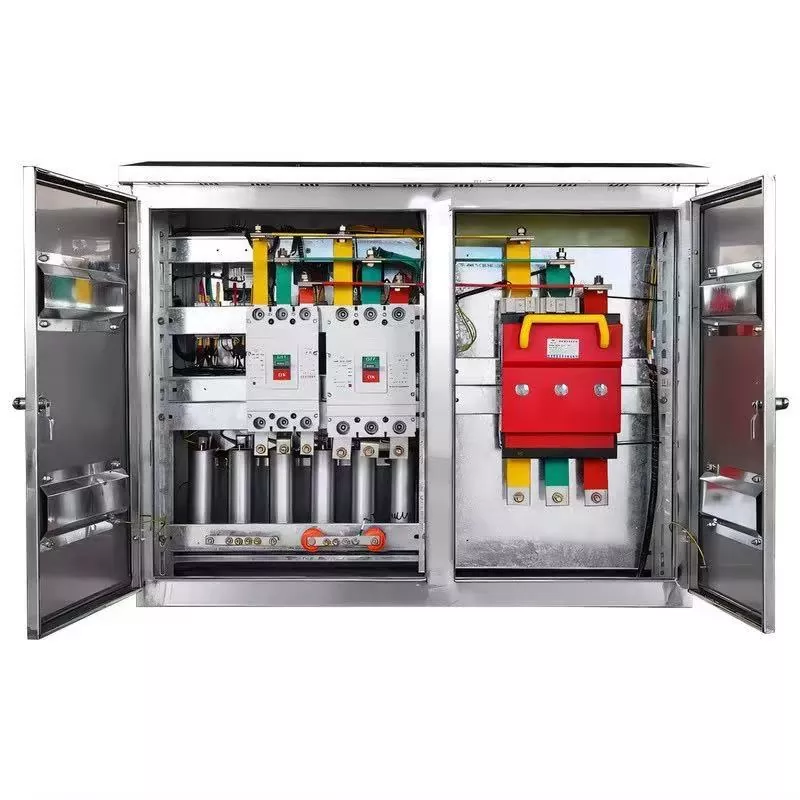

من خلال كسر قيود الوظيفة الفردية لمعدات التوزيع التقليدية، فإنها تدمج وظائف مثل التحكم في التوزيع، وقياس الطاقة، وتعويض الطاقة التفاعلية، وحماية التسرب. يمكنه تجميع المكونات الكهربائية المختلفة بمرونة مثل قواطع الدائرة، وعدادات الكهرباء، وتعويض المكثفات، والمحولات، وحماية التسرب، وما إلى ذلك، دون الحاجة إلى مطابقة إضافية للمعدات الأخرى. يمكنه تلبية احتياجات توزيع العملية بأكملها لمناطق التوزيع الريفية والحدائق وما إلى ذلك في خطوة واحدة، وتبسيط رابط التوزيع وتقليل تكاليف الشراء والنشر.

هل استوفت العملية المعايير؟

نحن نتبع بدقة لوائح سلامة الطاقة الوطنية للتصميم والإنتاج. نحن نستخدم العمليات القياسية الوطنية للبناء والتجهيز بنظام التأريض الكامل وجهاز حماية التعشيق الخماسي، والدمج مع قفل باب قوي مضاد للسرقة. تعتمد خزانة التوزيع JP عملية طحن ذات حافة مستديرة كاملة، بدون أي نتوءات. إنه أكثر أمانًا للاستخدام ويتوافق تمامًا مع معايير قبول هندسة الطاقة. ويمكن استخدامه مباشرة في مختلف مشاريع توزيع الطاقة الرسمية مثل شبكات الطاقة البلدية والريفية والحدائق، دون الحاجة إلى تعديلات إضافية.

ما مدى متانة الاستخدام في الهواء الطلق؟

اختر عملية طلاء مسحوق إلكتروستاتيكي بدرجة حرارة عالية خاصة بالأماكن الخارجية، جنبًا إلى جنب مع ألواح فولاذية سميكة ملفوفة على البارد أو خزانات من الفولاذ المقاوم للصدأ. لديها أداء ممتاز لمكافحة الشيخوخة. حتى عند تعرضه لأشعة الشمس الخارجية والمطر لفترة طويلة، فإنه لن يعاني بسهولة من مشاكل الشيخوخة أو الصدأ أو تقشير الطلاء. إنه متين للغاية ومقاوم، مما يقلل بشكل كبير من تكرار وتكلفة الصيانة في المستقبل، ويطيل عمر خدمة المعدات، ويلبي متطلبات التشغيل الخارجي على المدى الطويل.

هل هناك حماية من الصواعق للاستخدام الخارجي؟

لمعالجة مشكلة توزيع الطاقة الخارجية التي تكون عرضة لضربات البرق، تدمج خزانة التوزيع JP بشكل خاص وحدات الحماية من الصواعق، والتي يمكنها مقاومة تداخل الصواعق بشكل فعال ومنع تلف المعدات والخطوط الناجمة عن ضربات البرق. إنه يناسب تمامًا سيناريوهات توزيع الطاقة الخارجية في المناطق الريفية وبيئات توزيع الطاقة الخارجية الأخرى، مما يزيل تمامًا خطر البرق في توزيع الطاقة الخارجية ويضمن التشغيل الآمن والمستقر لنظام توزيع الطاقة.

هل يمكن أن تلبي متطلبات المشاريع المختلفة؟

وهو يدعم التخصيص بناءً على سعة كل منطقة محول. وفقًا للاحتياجات الفعلية للمشاريع المختلفة، فهي توفر حجمًا غير قياسي، وفتح الثقب، وخدمات تخصيص المخطط، والتكيف بمرونة مع احتياجات توزيع الطاقة لمناطق المحولات الريفية، والمجتمعات الخارجية، والمجمعات الصناعية وغيرها من السيناريوهات المختلفة. بغض النظر عن حجم المشروع أو الاختلافات في المتطلبات، فإنه يمكن أن يطابق ويحسن قدرة المشروع على التكيف بدقة.

ما هي السيناريوهات المتوافقة معها؟

تُستخدم خزانة التوزيع JP، بأداء الحماية الخارجي الممتاز والقدرة على التكيف المرنة، على نطاق واسع في العديد من سيناريوهات التوزيع الخارجية ذات الجهد المنخفض: مناطق التوزيع الريفية، والتوزيع الشامل للجهد المنخفض الخارجي في القرى والبلدات، مما يساعد على ترقية شبكة الطاقة الريفية؛ التوزيع الخارجي في المناطق السكنية وغرف توزيع العقارات، مما يضمن سلامة التوزيع الخارجي في المناطق السكنية؛ التوزيع الخارجي في المناطق الصناعية ومحيط المصانع، مما يوفر دعمًا ثابتًا للطاقة للإنتاج الصناعي؛ التوزيع الخارجي لإضاءة الطرق البلدية، وأكوام الشحن، ومحطات ضخ المياه، لتلبية احتياجات الهندسة البلدية؛ إمدادات الطاقة المؤقتة للبناء لمشاريع البنية التحتية، وتوصيل الشبكة الكهروضوئية، ومشاريع تجديد منطقة التوزيع، تلبي احتياجات توزيع الطاقة المؤقتة والطويلة الأجل، وتغطي سيناريوهات التوزيع الخارجية بشكل شامل، وتصبح المعيار الأساسي لتوزيع الجهد المنخفض في الهواء الطلق.

نظرة عامة على المشروع التحديثي

I. الملف الشخصي للمشروع

يتضمن هذا المشروع تحديث شبكة الطاقة الريفية والتعديل التحديثي المرتبط بها من أجل تكامل الطاقة الكهروضوئية الموزعة؛ تم تصنيفه على أنه مشروع تجديد الشبكة الريفية الموحد لشبكة الدولة. تخدم المنطقة مجموعة من الأسر الريفية. كانت معدات التوزيع الحالية قديمة، وكانت مخططات وحدات التغذية ذات الجهد المنخفض غير منظمة، وكان هناك نقص في تعويض الطاقة التفاعلية المركزية والحماية الشاملة من التسرب الأرضي. علاوة على ذلك، تسببت إضافة العديد من الأنظمة الكهروضوئية الموزعة على الأسطح في تقلبات كبيرة في الجهد، وانخفاض عوامل الطاقة، وفقدان شديد للخطوط، مما أدى إلى مشكلات مزمنة مثل الجهد غير المستقر عند أطراف الخطوط وعقوبات على أداء عامل الطاقة دون المستوى المطلوب.

لتوحيد توزيع الجهد المنخفض، وتنفيذ تعويض الطاقة التفاعلية المركزي، وتعزيز الحماية من التسرب الأرضي، واستيعاب متطلبات توصيل الشبكة الكهروضوئية، يتم تركيب خزانات التوزيع المتكاملة الخارجية الموحدة (خزائن JP) على جانب الجهد المنخفض لكل محول توزيع. تدمج هذه الخزانات القياس، وتوزيع الطاقة، والحماية، وتعويض الطاقة التفاعلية، ومحطات الاتصال الكهروضوئية، مما يتيح التشغيل القياسي والذكي ومنخفض الخسارة لمنطقة التوزيع.

ثانيا. مشاكل قبل التحديثية

عامل الطاقة المنخفض: تتكون الأحمال الريفية بشكل أساسي من المعدات الحثية مثل مضخات المياه والمراوح والأجهزة المنزلية. وبدون التعويض المركزي، ظل عامل الطاقة باستمرار أقل من 0.85، مما أدى إلى فرض عقوبات مالية.

خسائر الخطوط العالية والجهد غير المستقر: افتقرت مغذيات الجهد المنخفض إلى الحماية المقطعية وظهرت أسلاك غير منظمة، مما أدى إلى انخفاض كبير في الجهد؛ وكانت مستويات الجهد مرتفعة بشكل مفرط خلال ساعات الليل خارج أوقات الذروة ومنخفضة للغاية خلال فترات ذروة الاستهلاك.

الافتقار إلى حماية السلامة: افتقر الإعداد الأصلي إلى حماية موحدة ضد التسرب الأرضي، والأحمال الزائدة، والدوائر القصيرة؛ ممارسات الأسلاك الخطرة - مثل التوصيلات غير المصرح بها والتسرب في الخطوط المنزلية - تشكل مخاطر حدوث صدمة كهربائية وحريق.

تقلبات كبيرة في الجهد الكهربائي بسبب الاتصال بالشبكة الكهروضوئية: مع استخدام الأنظمة الكهروضوئية على الأسطح للطاقة المولدة ذاتيًا وإعادة فائض الكهرباء إلى الشبكة، تسبب تدفق الطاقة العكسي في انجراف الجهد وتقلبات مفرطة، مما يعرض سلامة المعدات الكهربائية للسكان.

المعدات غير القياسية وصعوبة التشغيل والصيانة: كانت منطقة التوزيع القديمة تفتقر إلى المعدات المتكاملة الموحدة؛ كانت المكونات متناثرة، وكان استكشاف الأخطاء وإصلاحها بطيئًا، وكانت مراقبة البيانات عن بعد مستحيلة. ثالثا. خطة تكوين المعدات

وفقًا لمعايير شبكة الدولة لبناء شبكة الطاقة الريفية وظروف التشغيل لمناطق التوزيع المتكاملة للطاقة الكهروضوئية، تم تجهيز كل منطقة توزيع بشكل موحد بخزانة توزيع مدمجة خارجية منخفضة الجهد من النوع JP. تدمج هذه الوحدة المفتاح الوارد، والدوائر الصادرة المتعددة، وتعويض الطاقة التفاعلية الذكي، والقياس وجمع البيانات، وحماية التسرب الأرضي، ومحطة توزيع ذكية، مناسبة للتركيب المثبت على عمود أو على الأرض.

مواصفات المعدات الأساسية

الموديل: خزانة التوزيع المتكاملة الخارجية JP (معيار الشبكة الريفية)

القدرة المطبقة: مناطق التوزيع 100 كيلو فولت أمبير/200 كيلو فولت أمبير

الفولطية المقدرة: 0.4 كيلو فولت نظام ثلاثي الطور بأربعة أسلاك

هيكل الخزانة: تصميم خارجي مقاوم للمطر والغبار؛ صفيحة فولاذية عالية القوة مع طلاء مسحوق إلكتروستاتيكي؛ هيكل مضاد للسرقة مغلق بالكامل

الوظائف المتكاملة: حماية الخط الرئيسي الوارد، دوائر فرعية متعددة صادرة، تعويض الطاقة التفاعلية الديناميكية الذكية، قياس الطاقة، الحصول على البيانات عن بعد، الحماية من التسرب الأرضي

طريقة التعويض: التبديل الديناميكي الذكي القائم على وحدة التحكم؛ التعديل التلقائي لسعة الطاقة التفاعلية بناءً على الحمل والإخراج الكهروضوئي

تصنيف الحماية: IP54 (مقاوم للمطر، مقاوم للغبار، مقاوم للتكثيف، مقاوم للتلاعب)؛ مناسبة للبيئات الخارجية المكشوفة

طريقة التثبيت: مثبت على القطب (على عمود المحول) أو مثبت على الأرض؛ تركيب مريح وتخطيط موحد

رابعا. يسلط الضوء على البناء والتطبيق

التصميم المتكامل والتوحيد القياسي: يدمج وظائف توزيع الطاقة والتعويض والقياس والحماية والمراقبة في وحدة واحدة؛ يحل مشاكل المعدات المتناثرة والأسلاك الفوضوية؛ يتوافق تمامًا مع معايير شبكة الدولة لبناء منطقة التوزيع.

تعويض الطاقة التفاعلية الديناميكية للمناطق الكهروضوئية: يقوم بتبديل المكثفات تلقائيًا بناءً على تقلبات الحمل - مثل ارتفاع خرج الكهروضوئية أثناء النهار وعدم وجود خرج في الليل - لحل مشكلات مثل الجهد الزائد من اتصال الشبكة الكهروضوئية وعدم استقرار عامل الطاقة.

حماية السلامة المتعددة: مجهزة بحماية من ماس كهربائى، والحمل الزائد، والتسرب الأرضي، وفقدان الطور؛ يعزل الأخطاء في الدوائر الفردية لمنع انقطاع التيار الكهربائي على نطاق واسع ومخاطر الحرائق الكهربائية.

متانة عالية في الهواء الطلق: هيكل مغلق بالكامل ومقاوم للمطر والغبار؛ يتحمل البيئات الريفية القاسية التي تتميز بأشعة الشمس المباشرة والمطر والتقلبات الكبيرة في درجات الحرارة؛ يدعم التشغيل طويل الأمد بدون صيانة. العمليات والصيانة الذكية عن بعد (O&M): تدمج محطات منطقة محولات التوزيع الذكية لتمكين المراقبة عن بعد لبيانات الجهد والتيار وعامل الطاقة واستهلاك الطاقة، مما يسهل الإنذار المبكر بالأخطاء وإدارة التشغيل والصيانة المحسنة.

V. النتائج التشغيلية بعد التعديل التحديثي

الإلغاء الكامل لعقوبات عامل الطاقة: تم تحسين عامل الطاقة لمنطقة التوزيع بشكل ثابت إلى أعلى من 0.95، مما يلبي معايير تقييم شبكة الدولة بالكامل ويزيل جميع العقوبات المتعلقة بعامل الطاقة.

تقليل الخسائر بشكل كبير وتوفير الطاقة: يتم تقليل خسائر خطوط الجهد المنخفض بشكل كبير، مما يحافظ على خسائر خطوط منطقة التوزيع ضمن الحدود القياسية ويوفر كمية كبيرة من الكهرباء سنويًا.

جودة الجهد المستقر تلبي معايير: تمنع بشكل فعال تقلبات الجهد الناتجة عن الأنظمة الكهروضوئية المتصلة بالشبكة وتوازن مستويات الجهد الذروة/خارج الذروة، وتحل تمامًا مشكلات الجهد السكني غير المستقر وعدم القدرة على تشغيل الأجهزة الكهربائية بشكل صحيح.

سلامة كهربائية معززة بشكل كبير: تتميز بحماية فرعية مستقلة وتعثر دقيق للتسرب الأرضي وأخطاء الدائرة القصيرة، مما يمنع بشكل فعال حوادث الصدمات الكهربائية والحرائق الكهربائية في منطقة التوزيع.

التشغيل والصيانة الذكي والموحد: يتيح مراقبة البيانات والتحكم فيها عن بعد، وتحديد موقع الأخطاء بسرعة ودقة، وتقليل عبء عمل التشغيل والصيانة بشكل كبير، مما يضمن اجتياز منطقة التوزيع لعمليات فحص قبول التقييس في المحاولة الأولى.

سادسا. ملخص الحالة

تعد خزانة التوزيع المتكاملة JP قطعة أساسية من المعدات التي تم توحيدها بواسطة شبكة الدولة لشبكات الطاقة الريفية ومناطق التوزيع الخارجية والتكامل الكهروضوئي الموزع وإعادة تأهيل مناطق التوزيع القديمة. من خلال دمج توزيع الطاقة، وتعويض الطاقة التفاعلية، والقياس، والحماية، والمراقبة الذكية، فإنه يوفر مزايا فريدة مثل التكلفة المنخفضة، والتركيب السريع، وتصنيفات الحماية العالية، والتشغيل بدون صيانة. إنها معدات التوزيع الطرفية المفضلة للبناء القياسي لمناطق التوزيع ذات الجهد المنخفض، وتقليل الخسارة، وتحسين الكفاءة، وتعزيز السلامة.
