جونراييوفرخزانة تعويض الطاقة التفاعلية GGJلمساعدة المنشآت الصناعية على تحسين عامل الطاقة، وتقليل خسائر الطاقة التفاعلية، وتحسين توزيع الطاقة ذات الجهد المنخفض. تم تصميم هذه الخزانة للتطبيقات ذات الأحمال الكهربائية المتقلبة، حيث تقوم تلقائيًا بضبط تعويض الطاقة التفاعلية لدعم تشغيل النظام الأكثر استقرارًا، وتحسين استخدام المحولات، ومساعدة الشركات على إدارة نفقات الكهرباء بشكل أكثر فعالية.
تعد خزانة تعويض الطاقة التفاعلية GGJ مكونًا مهمًا في أنظمة توزيع الطاقة ذات الجهد المنخفض، خاصة في المصانع والمرافق التجارية ذات الأحمال الحثية الكبيرة. من خلال تبديل بنوك المكثفات وفقًا للطلب الكهربائي المتغير، فإنه يعوض الطاقة التفاعلية، ويحسن معامل القدرة، ويقلل التيار غير الضروري في خطوط التوزيع. يساعد تحديد سعة التعويض المناسبة وطريقة التحكم وتكوين الحماية التوافقية على ضمان التشغيل الموثوق والقيمة طويلة المدى. يشرح هذا الدليل كيفية عمل المعدات ومواصفاتها الفنية ومزاياها الرئيسية وتطبيقاتها النموذجية والعوامل التي يجب على المشترين مراعاتها قبل الشراء.

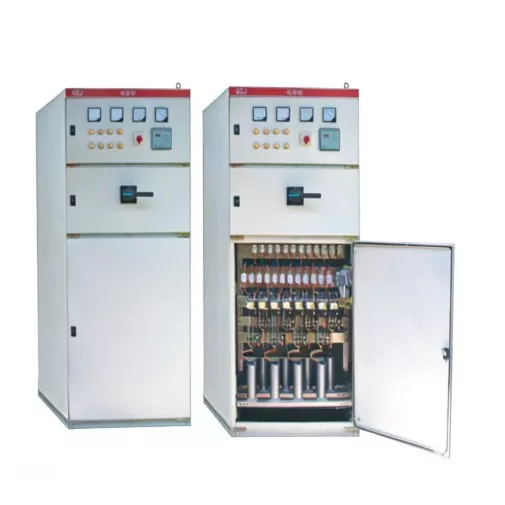

خزانة تعويض الطاقة التفاعلية GGJ عبارة عن مجموعة كهربائية ذات جهد منخفض مصممة لتحسين عامل الطاقة عن طريق تعويض الطاقة التفاعلية في شبكة التوزيع الكهربائية. وهو عادةً ما يدمج بنوك المكثفات، ومكونات التبديل، ووحدة التحكم بالتعويض، وأجهزة الحماية، والغلاف المعدني في نظام واحد منسق.
في المنشآت الصناعية، تتطلب المعدات الكهربائية مثل المحركات الحثية والمضخات والضواغط والمراوح طاقة تفاعلية لإنشاء مجالات مغناطيسية. على الرغم من أن هذه الطاقة ضرورية لتشغيل المعدات، إلا أن التيار التفاعلي المفرط يزيد من التيار المتدفق عبر الكابلات والمحولات دون المساهمة بشكل مباشر في الناتج الميكانيكي المفيد.
تعالج خزانة GGJ هذه المشكلة من خلال توفير طاقة تفاعلية سعوية بالقرب من نظام التوزيع. وهذا يقلل من كمية الطاقة التفاعلية التي يجب استخلاصها من الشبكة الأولية ويساعد على تحسين عامل الطاقة الإجمالي.
تم تصميم منتج Junray لأنظمة توزيع الطاقة في المصانع والتطبيقات الأخرى حيث يمكن للتعويض التلقائي أن يدعم إدارة الطاقة واستخدام المعدات. اعتمادا على متطلبات المشروع، يمكن تكوين الخزانة لقدرات التعويض المختلفة وظروف التثبيت.
للحصول على تفاصيل المنتج ومعلومات التكوين، قم بزيارة صفحة منتج GGJ Reactive Power Compensation Cabinet.
يعتمد مبدأ تشغيل خزانة تعويض الطاقة التفاعلية GGJ على مطابقة الطلب على الطاقة التفاعلية للحمل مع مصدر سعوي مناسب. تساعد هذه العملية على تقليل التيار التفاعلي غير الضروري وتحسين العلاقة بين الطاقة النشطة والطاقة الظاهرة.
تقوم وحدة التحكم الذكية بالتعويض بمراقبة المعلمات الكهربائية من خلال إشارات قياس الجهد والتيار. استنادًا إلى عامل الطاقة المقاس وإعدادات التحكم التي تم تكوينها، فإنه يحدد ما إذا كان يجب توصيل مراحل مكثف إضافية أو فصلها.
عندما يقوم المصنع بتشغيل محركات أو معدات إنتاج إضافية، قد يزداد الطلب على الطاقة التفاعلية. يمكن لوحدة التحكم التبديل في مراحل المكثف المناسبة لتوفير تعويض إضافي. عندما تتوقف المعدات وينخفض الطلب، يمكن لوحدة التحكم فصل المراحل غير الضرورية لتقليل مخاطر التعويض الزائد.
يشير عامل القدرة إلى مدى فعالية النظام الكهربائي في تحويل الطاقة الظاهرة الموردة إلى طاقة نشطة. عامل الطاقة المنخفض يعني بشكل عام أن هناك حاجة إلى تيار أكبر لتوفير كمية معينة من الطاقة النشطة.
بالنسبة لنظام مبسط أحادي الطور أو نظام ثلاثي الطور متوازن في ظل الظروف الجيبية، يمكن التعبير عن العلاقة على النحو التالي:
عامل القدرة = القدرة النشطة / القدرة الظاهرة
يمكن أن يؤدي تحسين عامل الطاقة إلى تقليل الخسائر المرتبطة بالتيار في الكابلات والمحولات، بشرط تصميم النظام وتشغيله بشكل مناسب. تعتمد الفائدة الفعلية على ملف تعريف الحمل الحالي، ومقاومة الموصل، وساعات التشغيل، وتعرفة الكهرباء، وإعدادات التعويض.
في التركيبات ذات الأحمال غير الخطية الكبيرة، تعد القياسات التوافقية مهمة أيضًا. يمكن لبنوك المكثفات أن تتفاعل مع ممانعة النظام ومن المحتمل أن تعمل على تضخيم بعض التوافقيات. ولذلك قد يتطلب الحل المصمم بشكل صحيح مفاعلات متسلسلة أو معدات تخفيف توافقية منفصلة.
قبل شراء خزانة تعويض الطاقة التفاعلية GGJ، يجب على المشترين مراجعة الجهد المقدر، والتردد، وقدرة التعويض، واستراتيجية التحكم، وحماية الضميمة، ومواد البناء. تحدد هذه المعلمات ما إذا كانت المعدات تتوافق مع نظام التوزيع الكهربائي وبيئة التشغيل.
| المعلمة | مواصفات منتج جونراي | اعتبارات الاختيار |
|---|---|---|
| الجهد المقنن | تيار متردد 380 فولت | تأكد من التوافق مع جهد توزيع الموقع. |
| التردد المقدر | 50 هرتز | تطابق تردد مصدر الطاقة المحلي. |
| القدرة على التعويض | 50-500 كيلو فولت، قابلة للتخصيص | حساب السعة المطلوبة من طلب الحمل المقاس أو المقدر. |
| نطاق تعويض معامل القدرة | 0.8-0.99 | تحديد الهدف وفقا لمتطلبات المرافق وظروف التشغيل. |
| وضع التبديل | ذكي التبديل الديناميكي الصفري | تقييم تقلبات الحمل وتبديل التردد. |
| مستوى الحماية | IP30 | تحقق مما إذا كانت بيئة التثبيت الداخلية مناسبة. |
| مادة الخزانة | قسم 8MF من الصلب والصفائح الفولاذية المدرفلة على البارد مع رش البلاستيك | ضع في اعتبارك القوة الهيكلية، والتعرض للتآكل، والوصول إلى الصيانة. |
| طريقة التثبيت | مثبتة على الأرض | اترك مساحة كافية للتركيب والتهوية والخدمة. |
ملاحظة: تعتمد المواصفات على معلومات المنتج المشار إليها. يجب تأكيد التقييمات النهائية واختيارات المكونات وترتيبات الحماية مع Junray مقابل متطلبات المشروع قبل الطلب.
يدعم المنتج ترتيبات تعويض مكثف مختلفة، بما في ذلك تكوينات النجمة (Y)، والدلتا (Δ)، والتكوينات المدمجة Y+Δ. تتضمن خيارات الاتصال المدرجة للمنتج واجهات RS-232/RS-485 ووحدات لاسلكية أو GPRS اختيارية للاتصال عن بعد، وفقًا للتكوين المحدد.
تتيح هذه الخيارات للمهندسين اعتبار الخزانة جزءًا من نظام أوسع لمراقبة الطاقة وإدارة التوزيع بدلاً من اعتبارها مكونًا معزولًا.
يمكن لخزانة تعويض الطاقة التفاعلية المختارة بشكل صحيح أن توفر العديد من الفوائد التشغيلية والمالية. تختلف النتائج باختلاف خصائص الحمل وتصميم النظام وسياسات فواتير الكهرباء المحلية.
يساعد التبديل التلقائي للمكثف نظام التوزيع على الاستجابة للطلب المتغير على الطاقة التفاعلية. يمكن أن يساعد تحسين عامل الطاقة المنشآت على تلبية متطلبات المرافق وتقليل الرسوم المرتبطة بعامل الطاقة حيثما أمكن ذلك. يجب التحقق من النتائج الفعلية من خلال القياسات الكهربائية بعد التشغيل.
يساهم التيار التفاعلي في الخسائر المرتبطة بالتيار في الموصلات والمحولات. ومن خلال تقليل التيار التفاعلي الذي يتم توفيره من المعدات الأولية، يمكن للتعويض تقليل هذه الخسائر في ظل ظروف التشغيل المناسبة. يعتمد مقدار تقليل الخسارة على الشبكة الكهربائية وموقع معدات التعويض.
للمحولات حدود مبنية على القوة الظاهرة، وليس القوة الفعالة وحدها. عندما تشغل الطاقة التفاعلية جزءًا كبيرًا من السعة المتاحة، قد يكون لدى المحول سعة أقل متاحة للأحمال النشطة الإضافية. يمكن أن يؤدي تصحيح عامل القدرة إلى إطلاق بعض سعة الطاقة الظاهرة للطلب على الإنتاج، على الرغم من أنه لا يزال يتعين فحص القدرة الفعلية القابلة للاستخدام مقابل تقييمات المحولات والحدود الحرارية.
يمكن أن يتبع التعويض الديناميكي الاختلافات الناجمة عن بدء تشغيل المحرك، وتغيير جداول الإنتاج، وأحمال التشغيل المختلفة. يهدف التبديل الصفري إلى تقليل عمليات التبديل العابرة في ظل ظروف التشغيل المناسبة. يظل تنسيق الحماية الصحيح والتشغيل ضروريًا للأداء الموثوق.
يمكن أن يساهم انخفاض التيار التفاعلي وتقليل الخسائر الكهربائية وتحسين عامل الطاقة في خفض تكاليف التشغيل. يجب أن يقارن تقييم الاستثمار العملي تكاليف شراء وتركيب الخزانة مع الوفورات المتوقعة ومتطلبات الصيانة وساعات التشغيل وهيكل تعرفة الكهرباء في الموقع.
تعتبر خزانة تعويض الطاقة التفاعلية GGJ مناسبة لأنظمة التوزيع ذات الجهد المنخفض حيث تخلق الأحمال الحثية طلبًا كبيرًا على الطاقة التفاعلية. تتضمن التطبيقات النموذجية ما يلي.
يجب على المرافق التي تحتوي على العديد من محركات التردد المتغير أو المقومات أو آلات اللحام أو غيرها من الأحمال غير الخطية تقييم التشوه التوافقي قبل تثبيت تعويض المكثف التقليدي. اعتمادًا على نتائج القياس، قد تكون الخزانة التي تحتوي على مفاعلات مناسبة أو مرشح طاقة نشط مخصص أكثر ملاءمة للتطبيق.
تعرف على المزيد حول حلول جودة الطاقة التكميلية على موقع Junray الإلكتروني للمعدات الكهربائية ذات الجهد المنخفض.
يتطلب اختيار خزانة تعويض الطاقة التفاعلية GGJ المناسبة أكثر من مجرد اختيار سعة بناءً على حجم المحول. يجب على المهندسين تقييم الطلب الفعلي على الطاقة التفاعلية، وتغير الحمل، والظروف التوافقية، وقيود التثبيت، والمتطلبات الكهربائية المطبقة.
جمع قياسات جودة الطاقة خلال فترات التشغيل التمثيلية. سجل الطاقة النشطة، والطاقة التفاعلية، وعامل الطاقة، والجهد، والتيار، وتغير الحمل حيثما أمكن ذلك. قد لا تعكس القياسات التي يتم إجراؤها فقط أثناء التشغيل بالحمل الخفيف التعويض المطلوب أثناء ذروة الإنتاج.
الحساب الأولي الشائع الاستخدام لسعة المكثف المطلوبة هو:
مراقبة الجودة = P × (تان φ₁ – تان φ₂)
هنا، Qc هي سعة التعويض المطلوبة بـ kvar، P هي الطاقة النشطة بـ kW، φ₁ هي زاوية عامل القدرة الأولية، وφ₂ هي زاوية عامل القدرة المستهدفة.
توفر هذه الصيغة تقديرًا لظروف التشغيل المناسبة. يجب أن يأخذ التصميم النهائي في الاعتبار تغير الحمل الفعلي، ومصارف المكثفات الموجودة، والتوافقيات، وظروف الجهد، وخطر التعويض الزائد.
يمكن خدمة الأحمال المتغيرة تدريجيًا عن طريق التبديل المرحلي التقليدي، في حين أن الأحمال المتقلبة بسرعة يمكن أن تتطلب استراتيجية تعويض أسرع. يجب تحديد طريقة التبديل وفقًا لملف تعريف التحميل والتكوين المؤكد من قبل الشركة المصنعة.
في حالة وجود أحمال غير خطية، احصل على قياسات توافقية أو تقييم احترافي لجودة الطاقة. تأكد مما إذا كانت المفاعلات المفككة أو المرشحات التوافقية أو معدات التخفيف الأخرى ضرورية قبل تحديد الخزانة.
قبل إصدار أمر الشراء، تأكد من:
يعد التثبيت الصحيح أمرًا ضروريًا لسلامة وفعالية خزانة تعويض الطاقة التفاعلية GGJ. يجب أن يقوم بتركيب الجهاز فنيون كهربائيون مؤهلون وفقًا للرسومات المعتمدة وتعليمات الشركة المصنعة واللوائح المحلية المعمول بها.
على الرغم من أن التعويض التلقائي يقلل من الحاجة إلى التبديل اليدوي، إلا أنه لا يلغي الحاجة إلى الفحص. يجب على موظفي الصيانة مراجعة درجات حرارة التشغيل، ومسارات التهوية، والتوصيلات الكهربائية، وحالة المكثف، وأجهزة إنذار وحدة التحكم، وعلامات الضوضاء غير الطبيعية أو ارتفاع درجة الحرارة.
يجب إجراء الفحص والصيانة الكهربائية بواسطة موظفين مؤهلين باستخدام إجراءات العزل والسلامة المناسبة. يمكن أن تحتفظ المكثفات بالشحنة الكهربائية بعد فصل الطاقة، لذلك يجب اتباع إجراءات التفريغ والتحقق الخاصة بالشركة المصنعة قبل بدء العمل.
وتتمثل وظيفتها الأساسية في تحسين عامل الطاقة عن طريق توفير طاقة تفاعلية سعوية لنظام توزيع الجهد المنخفض. يمكن أن يؤدي ذلك إلى تقليل التيار التفاعلي الأولي، وتقليل الخسائر المرتبطة بالتيار، ومساعدة المنشآت على الامتثال لمتطلبات عامل الطاقة المعمول بها.
يسرد منتج Junray المشار إليه قدرة تعويض تتراوح بين 50-500 كيلو فولت أمبير، مع إمكانية التخصيص. وينبغي تحديد التصنيف المناسب من قياس الطلب على الطاقة التفاعلية، وعامل الطاقة المستهدف، وملف تعريف الحمل، والظروف التوافقية.
يمكن أن يساعد في تقليل أو تجنب العقوبات المتعلقة بعامل الطاقة عندما يتم ضبط حجم نظام التعويض وتشغيله بشكل صحيح. ومع ذلك، تعتمد نتائج الفوترة الفعلية على قواعد تعريفة المنشأة، وأنماط الطلب، والرسوم الأخرى المطبقة. وينبغي تقييم المدخرات باستخدام بيانات خاصة بالموقع بدلا من افتراضها مقدما.
يقلل التعويض في المقام الأول من التيار التفاعلي ويمكن أن يقلل من خسائر التوزيع الكهربائي. إنه لا يزيل الطاقة النشطة التي تتطلبها معدات الإنتاج بشكل مباشر. يعتمد أي تخفيض في استهلاك الطاقة النشطة على الخسائر التي تم تجنبها وظروف تشغيل النظام.
قد يكون هذا مناسبًا، لكن المرافق ذات المحركات ذات التردد المتغير يجب أن تقوم بتقييم التشوه التوافقي والرنين المحتمل قبل اختيار تعويض المكثف. اعتمادًا على النتائج، قد تكون هناك حاجة إلى مفاعلات أو معدات تخفيف توافقية مخصصة.
يجب على المشترين توفير عامل الطاقة الحالي، والحمل النشط، وعامل الطاقة المستهدف، وجدول التشغيل، والجهد المقدر، وأي قياسات متوفرة لجودة الطاقة. يمكن للمهندس الكهربائي أو الشركة المصنعة بعد ذلك حساب متطلبات kvar الأولية وتأكيد التكوين المناسب.
توفير قدرة التعويض المطلوبة، والجهد والتردد، ورسومات نظام التوزيع، وخصائص الحمل، والمعلومات التوافقية، ومتطلبات الضميمة، والمكونات المفضلة، واحتياجات الاتصالات، والوجهة. تساعد هذه التفاصيل المورد على إعداد التكوين الذي يتوافق مع المشروع.
يمكن أن تكون خزانة تعويض الطاقة التفاعلية GGJ استثمارًا قيمًا للمنشآت الصناعية والتجارية التي تسعى إلى تحسين عامل الطاقة، وتيار تفاعلي أقل، وتحسين استخدام المحولات، وتوزيع أكثر كفاءة للجهد المنخفض. تعتمد فعاليتها على الاختيار الدقيق للقدرة، والتحكم المناسب في التبديل، والتقييم التوافقي، والتركيب المناسب، والفحص المستمر. من خلال تقييم الطلب الفعلي على الكهرباء ومتطلبات المشروع قبل الشراء، يمكن للشركات اختيار حل تعويض يدعم التشغيل الموثوق والقيمة طويلة المدى القابلة للقياس.
تقدم Junray خزانات تعويض الطاقة التفاعلية GGJ لتطبيقات توزيع الطاقة الصناعية، مع قدرة تعويض قابلة للتكوين وخيارات تحكم لتناسب احتياجات المشروع المختلفة. إذا كنت تخطط لتركيب جديد أو ترقية النظام الكهربائي الحالي،اتصل بنااليوم لمناقشة متطلباتك الفنية، وطلب عرض أسعار مخصص، والعثور على حل مناسب لتعويض الطاقة التفاعلية لمنشأتك.
