جونراي، شركة صينية متخصصة في تصنيع وتوريد المعدات الكهربائية ذات الجهد المنخفض، تقدمصندوق التوزيع PZ30لتوزيع الطاقة الطرفية المنظمة في المباني السكنية والتجارية والصناعية. من خلال التركيب المعياري والبناء المدمج ودعم مكونات حماية الدائرة، يساعد هذا الحل مقاولي الكهرباء ومشتري المشاريع على بناء أنظمة توزيع عملية وقابلة للصيانة.
يبدأ نظام التوزيع الكهربائي الموثوق به بالسياج المناسب، وأجهزة الحماية المناسبة، وتخطيط الدائرة المخطط جيدًا. يوفر صندوق التوزيع PZ30 موقعًا مركزيًا لتثبيت المكونات الكهربائية المعيارية التي توزع الطاقة على الدوائر الفردية مع دعم الحماية ضد الأحمال الزائدة والدوائر القصيرة والجهد الزائد والتسرب عند تحديد أجهزة الحماية المقابلة وتركيبها بشكل صحيح. متوفر بسعات دوائر مختلفة وتكوينات تركيب، ويمكن أن يخدم العقارات السكنية والمكاتب ومباني البيع بالتجزئة والبيئات الصناعية الداخلية المناسبة. يشرح هذا الدليل مبدأ العمل والميزات الرئيسية وخيارات التثبيت ومعايير الاختيار ومتطلبات الصيانة لمساعدة المشترين على اتخاذ قرارات شراء مستنيرة.

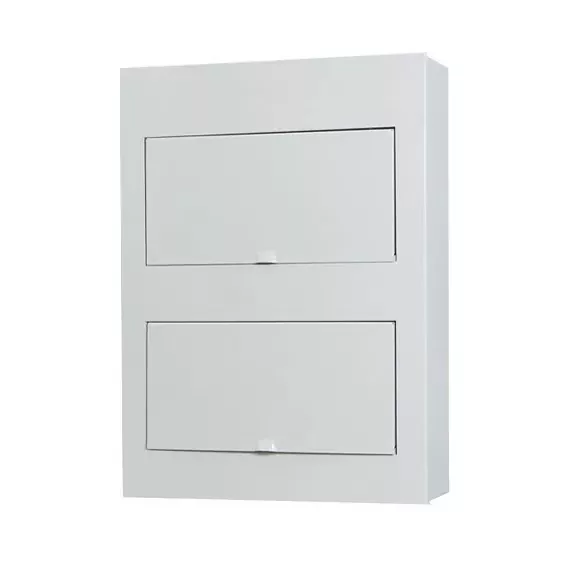

صندوق التوزيع PZ30 عبارة عن حاوية كهربائية ذات جهد منخفض مصممة لاستيعاب الأجهزة الكهربائية المعيارية وتنظيم الدوائر الفرعية داخل نظام توزيع الطاقة بالمبنى. يستخدم ترتيبه الداخلي عادةً قضبان تثبيت لدعم قواطع الدائرة المصغرة المتوافقة وأجهزة الحماية المعيارية الأخرى، اعتمادًا على التكوين المحدد.
بدلاً من السماح للدوائر الفردية بالبقاء متناثرة في جميع أنحاء التثبيت، فإن العلبة تجمع مكونات التوزيع الأساسية معًا في مكان يمكن الوصول إليه. وهذا يسهل على الكهربائيين المؤهلين تحديد الدوائر وإجراء عمليات الفحص وإجراء الصيانة.
تصف شركة Junray سلسلة PZ30 بأنها حل لأنظمة التوزيع الطرفية ذات الجهد المنخفض، مع تطبيقات في المساكن ومباني المكاتب والمحلات التجارية والمصانع. يستخدم العلبة صفائح فولاذية مدلفنة على البارد وتصميمًا معياريًا للسكك الحديدية، ويجمع بين التصميم الداخلي المنظم والشكل الخارجي المدمج.
بالنسبة لمشتري المشروع، من المهم التمييز بين الهيكل ونظام الحماية الكهربائية الكامل. تحتوي العلبة على الأجهزة المحددة، لكن الحماية الشاملة تعتمد على المواصفات الصحيحة والتركيب والتنسيق واختبار المكونات الكهربائية والأسلاك.
يتلقى صندوق التوزيع الطاقة الكهربائية من مصدر الإمداد الأولي وينظم توزيعها إلى دوائر صادرة منفصلة. تساعد أجهزة الحماية المثبتة داخل العلبة على إدارة الأعطال الكهربائية وفقًا لوظائفها وتقييماتها الفردية.
يتبع التثبيت النموذجي هذا التسلسل:
ويعتمد الترتيب الفعلي على نظام الإمداد والأحمال المتصلة والأكواد الكهربائية المطبقة ومتطلبات الحماية الخاصة بالمشروع. يجب على فني كهربائي مؤهل التحقق من التصميم الكامل قبل التنشيط.
يدعم ترتيب التركيب المعياري تركيب المكونات الكهربائية المتوافقة في تخطيط منظم. يمكنه تبسيط وضع المكونات واستبدالها مع مساعدة المقاولين على إنشاء مجموعة توزيع أكثر انتظامًا.
يمكن أن تكون العلبة المدمجة مفيدة في الشقق والمكاتب والمحلات التجارية الصغيرة والمباني الأخرى حيث تكون مساحة الجدران محدودة. يظل الحجم الصحيح أمرًا ضروريًا: يجب أن يستوعب العلبة الأجهزة المطلوبة، وتوجيه الموصل، ومساحة الانحناء، والوصول الآمن دون الاكتظاظ.
اعتمادًا على الطراز المحدد، تتوفر صناديق التوزيع PZ30 للتركيب على السطح أو التثبيت المخفي. يمكن أن تتناسب التصميمات المثبتة على السطح مع مشاريع التجديد حيث يكون قطع الجدران الموجودة أمرًا غير مرغوب فيه. يمكن أن توفر التصميمات المخفية مظهرًا أكثر تكاملاً في البناء الجديد والتجهيزات الداخلية المخططة.
يحدد Junray الصفائح الفولاذية المدرفلة على البارد باعتبارها مادة العلبة. تعتمد المتانة النهائية للتجميع على سمك المادة ومعالجة السطح وجودة التصنيع والظروف البيئية والتركيب الصحيح. يجب على المشترين التأكد من بناء العلبة بدقة والانتهاء من التطبيق المقصود.
يمكن أن يستوعب العلبة مكونات الحماية المناسبة المختارة للنظام. اعتمادا على التصميم، قد تشمل هذه:
هذه المزايا تجعل صندوق التوزيع المحدد بشكل صحيح جزءًا مفيدًا من التركيبات الكهربائية ذات الجهد المنخفض المصممة جيدًا.
إن تعدد استخدامات صندوق التوزيع PZ30 يجعله مناسبًا لمختلف تطبيقات توزيع المحطات الداخلية عندما تتوافق تقييماته وبنيته مع متطلبات المشروع.
بالنسبة للمواقع المعرضة للرطوبة أو المواد المسببة للتآكل أو الغبار الزائد أو الصدمات أو الطقس الخارجي، يجب على المشترين التحقق من حماية العلبة المطلوبة والملاءمة البيئية. لا ينبغي افتراض أن النموذج الداخلي القياسي مناسب تلقائيًا للظروف القاسية.
قبل شراء صندوق توزيع PZ30، يجب على المشترين مراجعة المعلمات الكهربائية المقدرة، وسعة الدائرة، وطريقة التركيب، ومواد العلبة، وأجهزة الحماية المطلوبة. يلخص الجدول التالي معلومات المنتج المتاحة من Junray والعناصر الأساسية التي يجب تأكيدها لكل طلب.
| المعلمة | المعلومات المتاحة أو إرشادات الاختيار |
|---|---|
| نوع المنتج | صندوق توزيع محطة الجهد المنخفض |
| التطبيق الأساسي | توزيع داخلي سكني وتجاري وصناعي مناسب |
| مادة الضميمة | صفيحة فولاذية مدلفنة على البارد، كما وصفها جونراي |
| التركيب الداخلي | تصميم السكك الحديدية المعيارية للمكونات الكهربائية المتوافقة |
| طريقة التثبيت | مثبتة على السطح أو مخفية، حسب الطراز |
| سعة الدائرة | تكوينات متعددة. التأكد من الطرق المتاحة للنموذج المطلوب |
| وظائف الحماية | تعتمد على قواطع الدائرة المختارة وأجهزة الحماية المثبتة الأخرى |
| الجهد المقنن والتيار | قم بتأكيد التصنيف الدقيق للنموذج وتصميم التجميع الكامل مع المورد |
| تصنيف حماية الدخول | تحقق من تصنيف الطراز المحدد مقابل بيئة التثبيت |
| الملحقات والتخصيص | تأكد من المكونات المضمنة والتشطيب ووضع العلامات والمتطلبات الخاصة بالمشروع |
مهم:يجب التحقق من قيم الجهد المقنن والتيار وحماية الدخول وقدرة الدائرة مقابل مواصفات المنتج الدقيقة والمتطلبات المحلية المعمول بها. لا تفترض أن كل طراز في السلسلة يشترك في نفس التصنيفات.
لمزيد من المعلومات عن المنتج، تفضل بزيارة صفحة منتج صندوق التوزيع Junray PZ30 أو استكشف حلول صندوق التوزيع منخفض الجهد الخاص بالشركة.
يتطلب اختيار العلبة المناسبة أكثر من مجرد مطابقة اسم المنتج. يجب أن يتناسب الصندوق مع تصميم الدائرة وبيئة التثبيت واحتياجات الصيانة للمشروع.
قم بإعداد جدول الدائرة قبل اختيار العلبة. قم بإحصاء الدوائر الصادرة المخطط لها وفكر فيما إذا كانت هناك حاجة إلى سعة إضافية للمعدات المستقبلية أو تعديلات المبنى. تجنب اختيار حاوية لا تترك مساحة كافية للأسلاك الآمنة وترتيب المكونات.
تقييم مرحلة البناء ومساحة الجدار المتاحة. يمكن أن يؤدي التثبيت على السطح إلى تبسيط عملية التثبيت أثناء عمليات التجديد، في حين أن التثبيت المخفي قد يناسب المباني الجديدة ذات تجاويف الجدران المخططة. تأكد من الأبعاد المطلوبة وعمق التثبيت قبل الطلب.
تحقق من جهد الإمداد، وتيار الحمل المتوقع، وظروف الدائرة القصيرة، وأحجام الموصلات، وتقييمات أجهزة الحماية. يجب تنسيق حماية الدائرة مع الأسلاك والمعدات المتصلة بدلاً من اختيارها فقط وفقًا للقدرة المادية للعلبة.
حدد ما إذا كانت منطقة التثبيت جافة أو رطبة أو مغبرة أو متآكلة أو معرضة للتلف الميكانيكي. تأكد من أن تصنيف حماية العلبة والمواد والتشطيبات مناسبة للموقع الفعلي.
قبل تقديم الطلب، اطلب الرسومات والأبعاد والمواصفات الفنية وقوائم المكونات ووثائق المطابقة المعمول بها ومعلومات الفحص ذات الصلة. بالنسبة للمشاريع ذات الشهادات المحلية أو متطلبات المناقصة، تأكد من الامتثال قبل الشراء.
تتضمن قائمة مراجعة الشراء العملية ما يلي:
يعد التثبيت الصحيح أمرًا ضروريًا لأداء أي مجموعة توزيع كهربائي. يجب أن يتم تنفيذ العمل من قبل موظفين مؤهلين وفقًا للقوانين الكهربائية المعمول بها وتعليمات الشركة المصنعة وإجراءات السلامة في الموقع.
قم بوضع جدول زمني للفحص بناءً على شروط التثبيت وتعليمات المعدات واللوائح المعمول بها. يجب على الموظفين المؤهلين التحقق من عدم وجود أضرار مرئية، وعلامات السخونة الزائدة، والوصلات غير المستقرة، والتآكل، والتلوث، والتغيرات في الأحمال المتصلة. يجب اختبار أجهزة الحماية وفقًا لتعليمات الشركات المصنعة لها ومتطلبات السلامة ذات الصلة.
قبل فتح العلبة أو صيانتها، قم بعزل مصدر الإمداد، وتطبيق إجراءات القفل المناسبة، والتحقق من عدم وجود جهد كهربائي. لا تقم أبدًا بإزالة الأغطية أو العمل على المعدات النشطة ما لم يتم التصريح بهذه المهمة على وجه التحديد والتحكم فيها بموجب إجراءات السلامة الكهربائية المناسبة.
والغرض الرئيسي منه هو تنظيم توزيع الطاقة الطرفية ذات الجهد المنخفض من خلال احتواء المكونات الكهربائية المعيارية التي تخدم وتحمي الدوائر الفرعية الفردية. تعتمد وظائف الحماية المحددة على الأجهزة المثبتة داخل العلبة.
نعم. يمكن أن يكون مناسبًا للتطبيقات السكنية مثل دوائر الإضاءة والمقابس عندما يتوافق الطراز المحدد والتقييمات الكهربائية وأجهزة الحماية وطريقة التثبيت مع المتطلبات المحلية.
يتم تثبيت النموذج المثبت على السطح على الحائط، مما يجعله مفيدًا للعديد من مشاريع التجديد. يتم تركيب نموذج مخفي داخل تجويف جداري مناسب للحصول على مظهر أكثر تكاملاً. يعتمد الاختيار على هيكل المبنى ومساحة التثبيت وتصميم المشروع.
تختلف سعة الدائرة حسب الطراز والتكوين. يجب على المشترين تأكيد العدد المتاح من الطرق مع Junray والتأكد من أن العلبة المحددة بها مساحة كافية للأجهزة والموصلات المطلوبة وأي توسعة مخطط لها.
توفر العلبة موقعًا لتركيب أجهزة الحماية؛ ولا يوفر كل وظيفة حماية بشكل مستقل. يجب اختيار قواطع الدائرة المناسبة والأجهزة الأخرى المطلوبة وتركيبها وتنسيقها بشكل صحيح للنظام الكهربائي.
تأكد من سعة الدائرة، والأبعاد، وطريقة التركيب، والمعلمات الكهربائية المقدرة، وتصنيف حماية العلبة، والمواد والتشطيب، والمكونات المضمنة، والوثائق المعمول بها، ومتطلبات التسليم. يمكن أن يساعد توفير جدول الدائرة وتفاصيل بيئة المشروع المورد في التوصية بالتكوين المناسب.
يساعد صندوق التوزيع PZ30 المختار جيدًا في إنشاء نظام توزيع منخفض الجهد منظم وسهل الوصول إليه وقابل للصيانة. وتعتمد قيمته العملية على مطابقة تكوين العلبة مع جدول الدائرة، واختيار أجهزة الحماية المناسبة، وضمان التركيب الاحترافي والفحص المنتظم. بالنسبة للتطورات السكنية والتجهيزات التجارية والمشاريع الصناعية الداخلية المناسبة، فإن تأكيد التفاصيل الفنية قبل الشراء يمكن أن يقلل من صعوبات التثبيت ويحسن إمكانية الخدمة على المدى الطويل.
