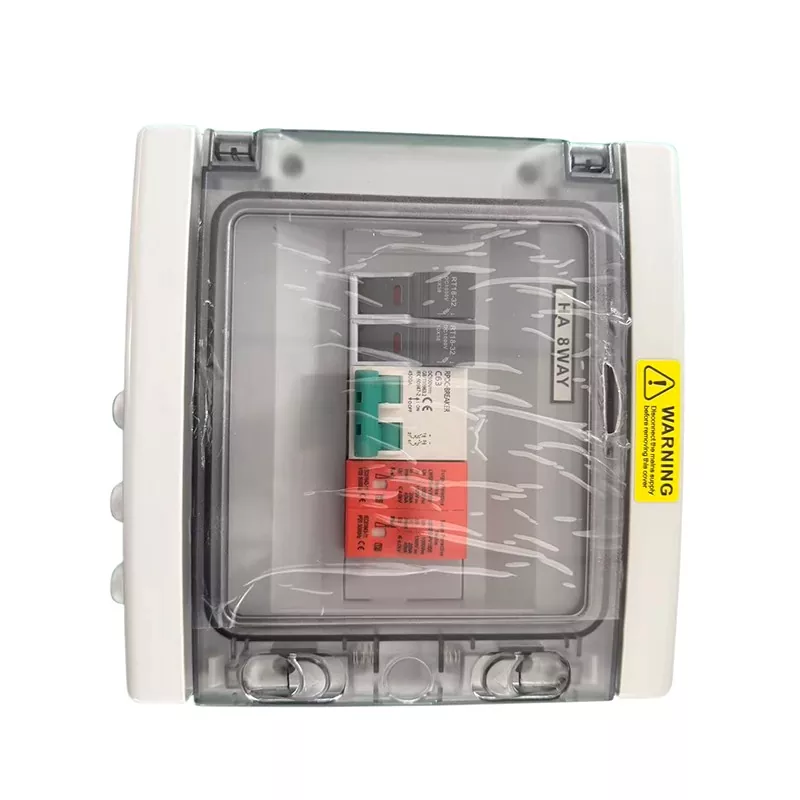

يعد صندوق التجميع الكهروضوئي مكونًا أساسيًا في جانب التيار المستمر لمحطات الطاقة الكهروضوئية. يتم استخدامه بشكل أساسي لتجميع تيارات التيار المستمر من سلاسل الوحدات الكهروضوئية المتعددة وإخراجها إلى خزانات توزيع التيار المستمر والمحولات، مما يؤدي بشكل فعال إلى تبسيط الأسلاك المعقدة في الموقع وتقليل تكاليف البناء.
متوفر في كلا الإصدارين الذكي والقياسي (غير الذكي)، ويدمج المنتج ميزات أمان متعددة مثل حماية الصمامات، والحماية من زيادة التيار، والحماية من التأريض. إلى جانب حاوية موحدة مصنفة للأماكن الخارجية ونظام مراقبة ذكي، فهي مناسبة للتشغيل الخارجي في محطات الطاقة الكهروضوئية الكبيرة إلى المتوسطة المثبتة على الأرض والموزعة، مما يوفر الاستقرار الهيكلي، وسهولة الصيانة، والقدرة العالية على التكيف.
يدعم صندوق الدمج الكهروضوئي هذا مدخلات التيار المستمر من ما يصل إلى 24 سلسلة وحدة كهروضوئية، مما يؤدي إلى تجميع مصادر تيار مستمر متعددة ومشتتة في مخرجات مركزية فردية أو متعددة. يعمل هذا على تبسيط عملية توصيل الأسلاك بين المصفوفة الكهروضوئية وخزانة توزيع العاكس/التيار المباشر بشكل كبير، ويقلل من فوضى الأسلاك في الموقع، ويحسن التنظيم العام والدقة لمحطة الطاقة الكهروضوئية.

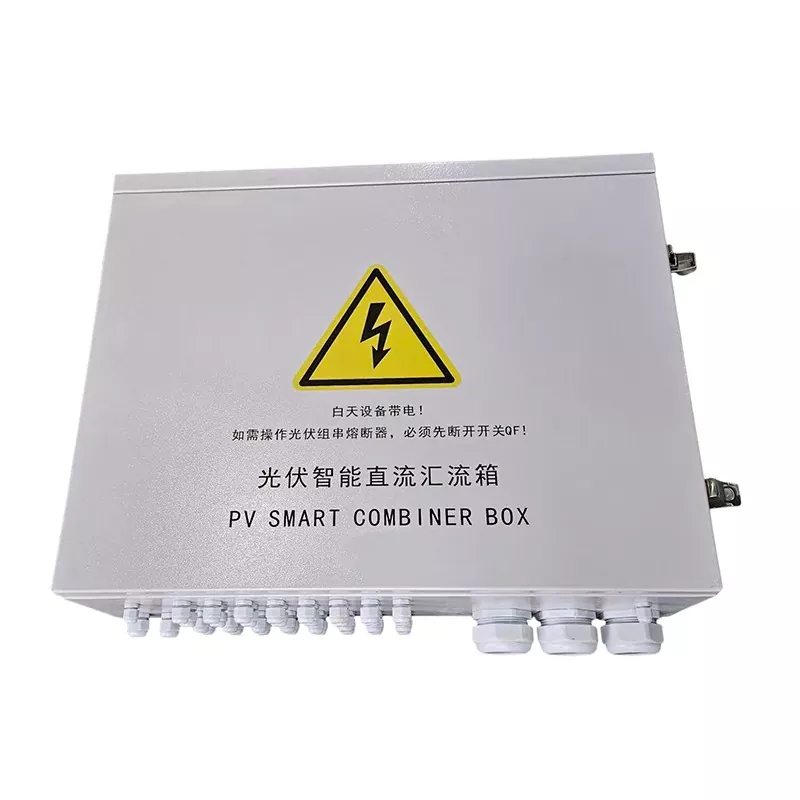

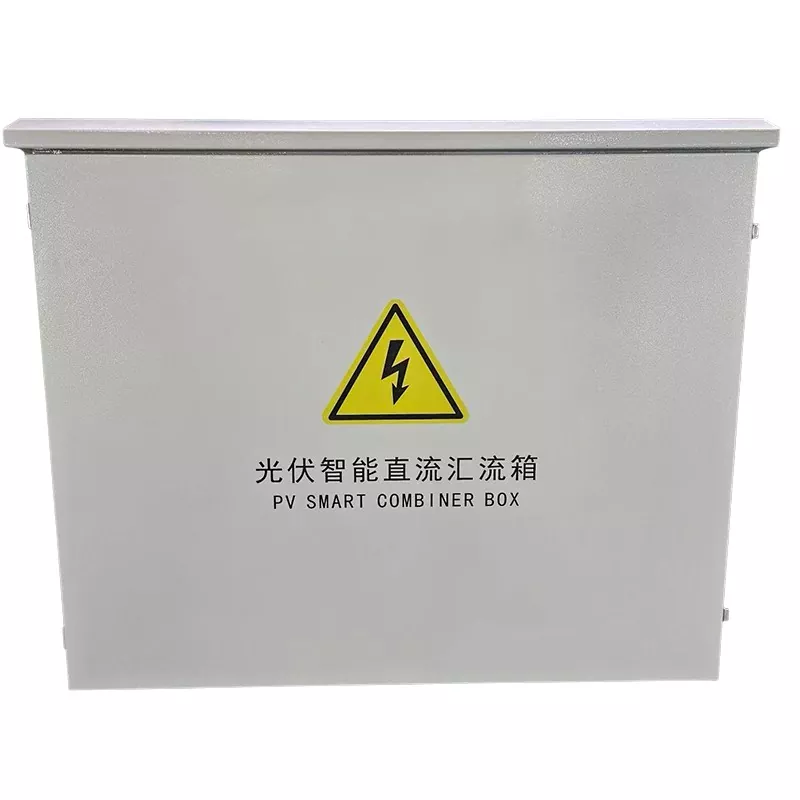

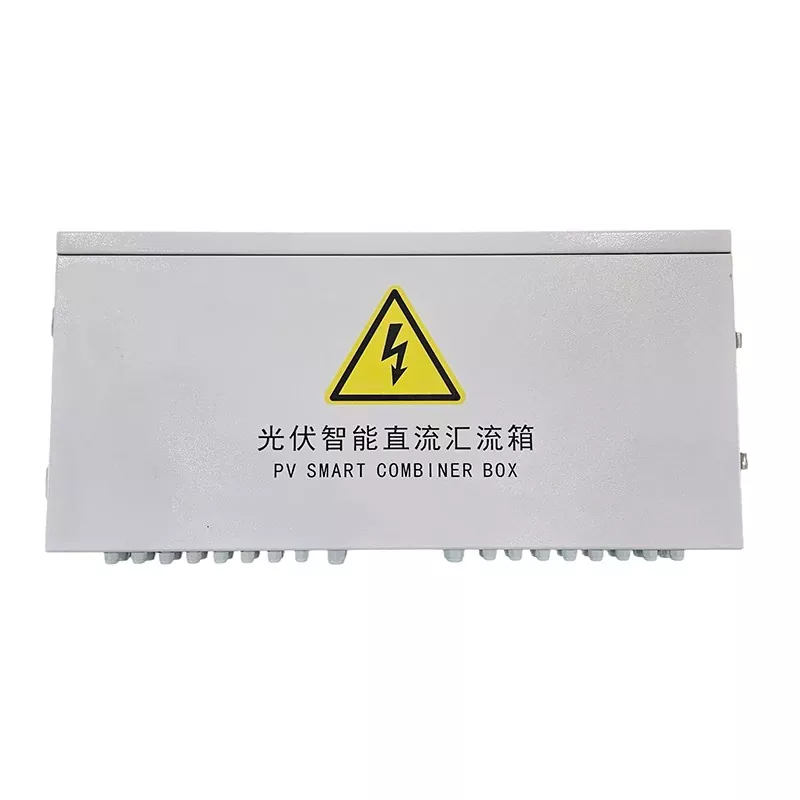

يتم تصنيف المعدات إلى أنواع ذكية وغير ذكية لتلبية ميزانيات المشاريع المختلفة ومعايير التشغيل والصيانة. تركز النماذج غير الذكية على مجموعة السلسلة الأساسية وحماية السلامة، مما يجعلها مناسبة للمشاريع الكهروضوئية القياسية. تتميز النماذج الذكية بوحدات مراقبة مخصصة قادرة على الحصول على بيانات شاملة ومراقبة حالة المعدات، مما يجعلها مثالية لمحطات الطاقة الكهروضوئية الذكية.

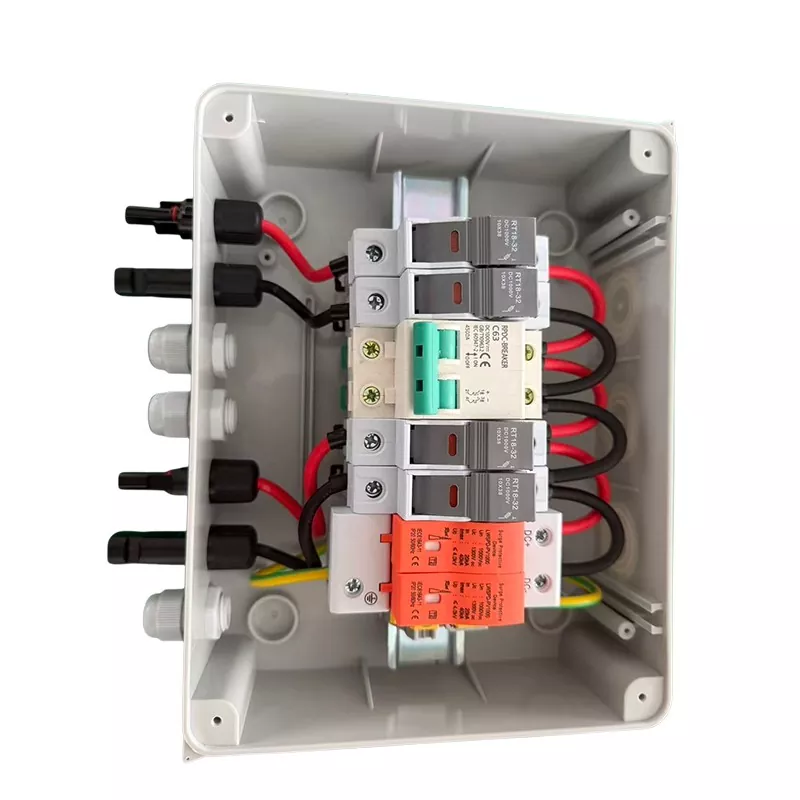

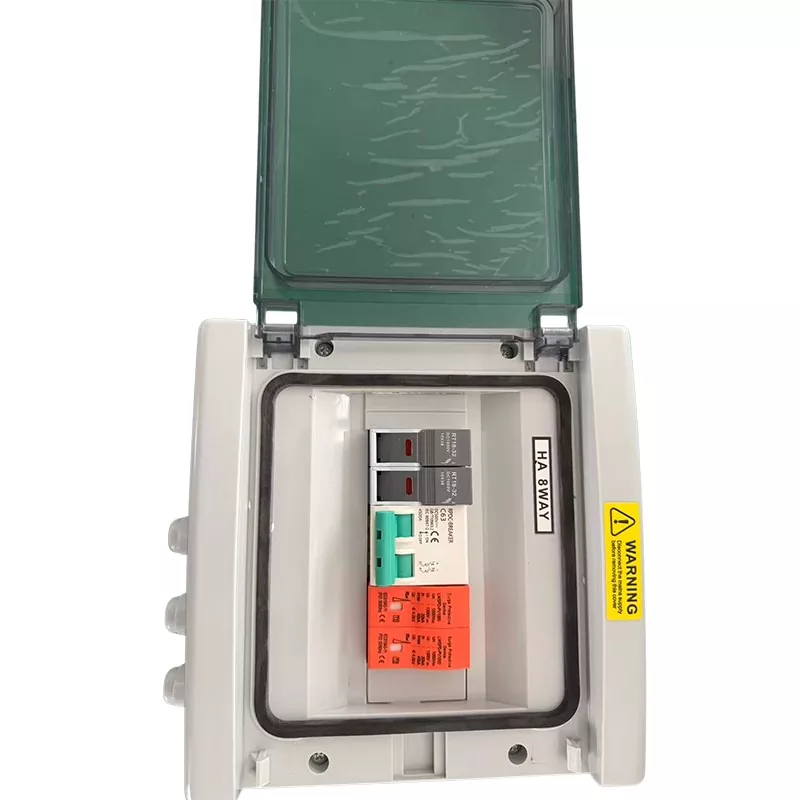

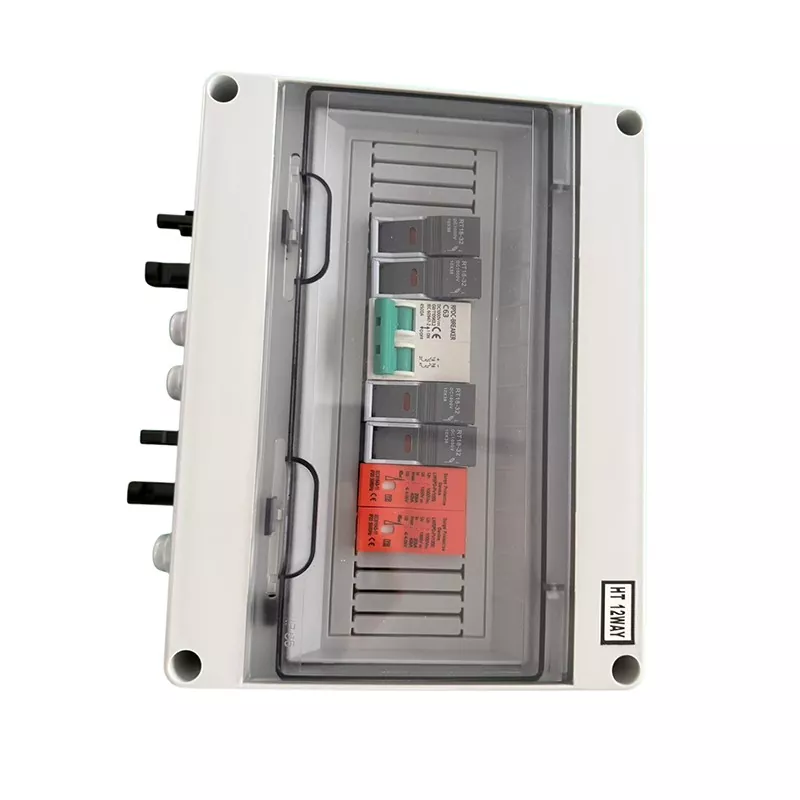

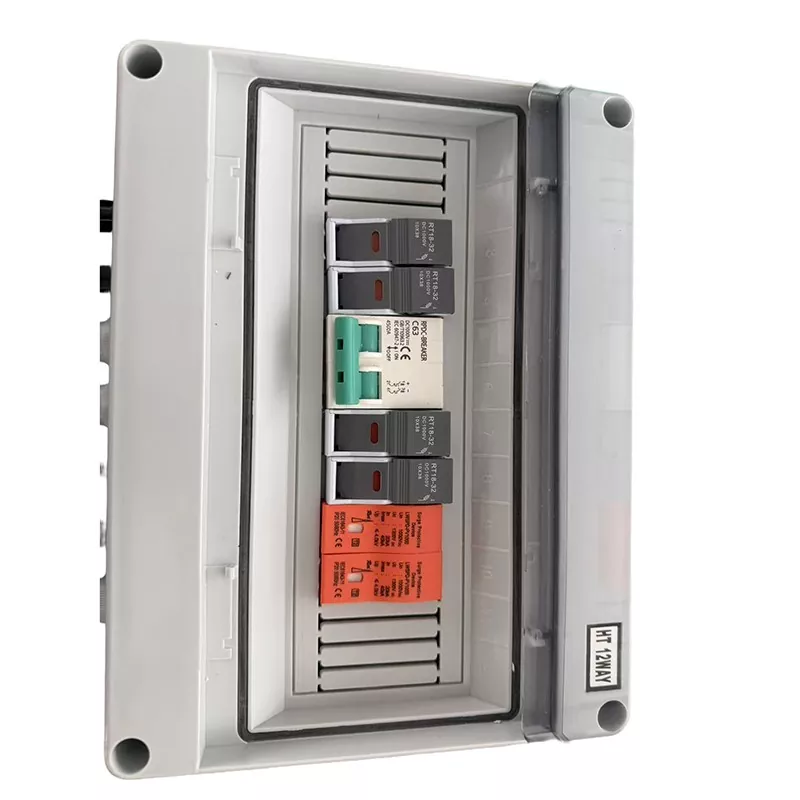

1. حماية منصهرات السلسلة الفردية: تم تجهيز كل من المحطات الإيجابية والسلبية لكل سلسلة كهروضوئية بصمامات كهروضوئية متخصصة وحاملات منصهرات متطابقة. في حالة وجود عطل في سلسلة واحدة، يقوم المصهر بعزل الدائرة بسرعة، مما يمنع الخلل من الانتشار إلى السلسلة بأكملها أو المصنع بأكمله؛ وهذا أيضًا يقلل من تكاليف الاستبدال ويضمن سلامة موظفي التشغيل والصيانة أثناء الصيانة.
2. الحماية الشاملة لجانب قضيب التوصيل: يأتي جانب الإخراج قياسيًا مع قواطع الدائرة وأجهزة الحماية من زيادة الجهد العالي (SPDs). إلى جانب نظام التأريض القوي، فإنه يوفر دائرة كهربائية قصيرة، والجهد الزائد، وزيادة الصواعق، وحماية من الأعطال الأرضية، مما يعالج بشكل شامل المخاطر الكهربائية الشائعة على جانب التيار المستمر.
1. الحماية من زيادة الجهد العالي: يتميز صندوق التجميع الكهروضوئي بـ SPD مدمج عالي الجهد مصمم خصيصًا للتطبيقات الكهروضوئية. بفضل جهد التشغيل المستمر (من شريط التوصيل إلى الأرض) الذي يصل إلى 1000 فولت تيار مستمر، فإنه يتعامل بشكل موثوق مع الزيادات العابرة وارتفاعات الجهد الزائد في الأنظمة الكهروضوئية عالية الجهد، مما يلبي متطلبات محطات الطاقة ذات الجهد العالي المتصلة بالشبكة.
2. توافق نظام الجهد العالي: تدعم وحدة إمداد الطاقة الداخلية الفولتية المدخلة الكهروضوئية حتى 1000 VDC وهي متوافقة مع أنظمة الوحدات الكهروضوئية ذات الجهد العالي السائدة. إن تعدد استخداماتها العالية يسمح باستخدامها في الغالبية العظمى من المشاريع الكهروضوئية الموزعة والمركزية.
1. الحصول على بيانات عالية الدقة: تم تجهيز النماذج الذكية بوحدات استشعار DC CT (المحول الحالي) للمراقبة في الوقت الحقيقي لتيارات السلسلة، وجهد التوصيل، ودرجة حرارة العلبة الداخلية. كما أنها تكتشف تلقائيًا حالة تشغيل أجهزة SPD وقواطع الدائرة، مما يضمن جمع بيانات مستقر ودقيق.
2. وظيفة العرض المحلي: تتميز الوحدة بشاشة عرض رقمية، مما يسمح بالعرض في الموقع لتيارات السلسلة، وجهد التوصيل، ودرجة حرارة العلبة، وطاقة النظام، وعنوان الجهاز، وحالة المكون. يتيح ذلك التحقق في الموقع من تشغيل المعدات دون الحاجة إلى نظام مراقبة خلفي.
3. تحديد موقع الخطأ والإنذار به: يدعم إنذارات الأخطاء التلقائية وتحديد موقع الأخطاء المحلي بدقة، مما يساعد موظفي التشغيل والصيانة على تحديد الحالات الشاذة بسرعة، وتقليل وقت استكشاف الأخطاء وإصلاحها، وتحسين الكفاءة التشغيلية لمحطة الطاقة الكهروضوئية.
1. بروتوكولات الاتصال القياسية: تأتي بشكل قياسي مع واجهة RS485 وتدعم بروتوكول MODBUS-RTU العالمي. إنه يتيح التكامل المستقر مع منصات مراقبة محطات الطاقة الكهروضوئية لتحميل البيانات وتنزيل المعلمات والتشغيل عن بعد.
2. الحماية من زيادة التيار الثانوية للواجهات: تتميز جميع واجهات الاتصالات الخارجية بهياكل مستقلة للحماية من زيادة التيار لمنع انقطاع الاتصالات أو فشل المعدات الناجم عن ضربات البرق الخارجية والتداخل المفاجئ، مما يضمن نقل بيانات مستقر وطويل الأجل.
1. وضع مصدر الطاقة الخارجي: يدعم مدخلات الطاقة الخارجية 220 فولت تيار متردد/تيار مستمر، مما يجعل صندوق الجمع الكهروضوئي مناسبًا للسيناريوهات التي لا تحتوي على جهد كهروضوئي - مثل فترات عدم وجود ضوء الشمس أو الصيانة الاحتياطية - وبالتالي ضمان المراقبة المستمرة عبر الإنترنت.
2. وضع الطاقة الكهروضوئية الذاتية: يمكن أن يعمل مباشرة باستخدام الجهد الكهربي من المصفوفة الكهروضوئية، مما يلغي الحاجة إلى كابلات طاقة منفصلة؛ وهذا يقلل بشكل كبير من تكاليف المواد والعمالة مع تبسيط الأسلاك في الموقع.
1. حماية عالية المستوى: تتميز بتصنيف حماية الدخول IP65، مما يوفر مقاومة للماء، الغبار، الصدأ، ورذاذ الملح. فهو يتحمل الظروف البيئية القاسية مثل الأمطار الغزيرة وتراكم الغبار والتآكل الناجم عن الرطوبة ورذاذ الملح الساحلي.
2. هيكل جاهز للأماكن الخارجية: مصمم للتركيب الآمن على الحائط مع مساحة مدمجة؛ يتميز الجزء الداخلي بأسلاك منظمة وهيكل انسيابي، مما يؤدي إلى انخفاض معدلات الفشل وتسهيل الصيانة واستبدال المكونات بسهولة.
1. تصنيع الجودة الموحدة: كمصنع صيني محترف ومورد لصناديق تجميع الطاقة الكهروضوئية، تلتزم شركة Junray Electrical بمعايير الصناعة الصارمة، باستخدام المكونات الأساسية الموثوقة لضمان التشغيل المستقر على المدى الطويل.
2. التخصيص متعدد الأبعاد: يمكن تصميم هيكل العلبة والتكوين ووظائف العرض ومعلمات الاتصال وفقًا لمتطلبات المشروع المحددة؛ وهذا يسمح بالتوافق الدقيق مع التركيب الفريد واحتياجات التشغيل والصيانة لمختلف المشاريع الكهروضوئية دون المساس بأداء السلامة الأساسي.
1. محطات الطاقة الكهروضوئية المثبتة على الأرض واسعة النطاق: تلبي متطلبات الجمع والحماية الحالية في المصفوفات الكهروضوئية المركزية ذات السعة العالية.
2. الطاقة الكهروضوئية التجارية والصناعية الموزعة: مناسبة للأنظمة الكهروضوئية على أسطح المصانع والمباني التجارية.
3. مشاريع الطاقة الكهروضوئية في البيئات الصعبة: قادرة على العمل في البيئات الخارجية القاسية، بما في ذلك التضاريس الجبلية والصحاري والمناطق الساحلية ذات الرذاذ الملحي العالي.
| غرض | مواصفة |
|---|---|
| رقم الدائرة | 4 / 6 / 8 / 12 / 16 / 24 دائرة، قابلة للتخصيص |
| قاطع دائرة الإخراج | قاطع دائرة تيار مستمر مخصص للطاقة الكهروضوئية مع حماية من الحمل الزائد والدائرة القصيرة |
| درجة الحماية | IP65 |
| مادة | الكمبيوتر + ABS |
| التصنيف الحالي | 32 أ / 63 أ |
تقوم إحدى شركات الأدوية المحلية الكبرى في سلوفاكيا بتشغيل ورش الإنتاج الخاصة بها على مدار الساعة طوال أيام الأسبوع، مما يتطلب موثوقية عالية للغاية في إمداد الطاقة. للتوافق مع أهداف الحياد الكربوني للاتحاد الأوروبي وتقليل تكاليف الكهرباء الصناعية المرتفعة، قررت الشركة تركيب أنظمة كهروضوئية موزعة على أسطح ثلاث منشآت إنتاج.
تفاصيل تكوين صندوق الموحد الكهروضوئي
الموديل: JY-PV-16-Channel ذكي DC 1000V
الإدخال لكل وحدة: 16 سلسلة وحدة كهروضوئية (20 أمبير لكل سلسلة)
قاطع دائرة الإخراج: قاطع دائرة تيار مستمر 125 أمبير (خاص بـ PV)
تصنيف الحماية من الصواعق: النوع الثاني 40 كيلو أمبير للحماية من زيادة التيار المستمر
وظائف المراقبة: الحصول على تيار مستقل بـ 16 قناة + جهد بسبار + درجة حرارة العلبة الداخلية
نتائج المشروع
توليد الطاقة السنوي: تقريبًا. 950,000 كيلوواط ساعة (تلبية 35% من احتياجات إنتاج المحطة من الكهرباء)
العائد على الاستثمار (ROI): من المتوقع التعافي الكامل للاستثمار خلال 6.2 سنوات
البيانات التشغيلية: اعتبارًا من مايو 2026، وقت تشغيل صندوق الموحد بنسبة 100% مع تشغيل خالي من الأخطاء
الحد من الكربون: تم تقليل انبعاثات ثاني أكسيد الكربون السنوية بحوالي 670 طنًا
وفقًا لسياسة الطاقة الكهروضوئية الإلزامية في سنغافورة، يجب على المباني الصناعية التي تبلغ مساحة سطحها 800 متر مربع أو أكبر تركيب الأنظمة الكهروضوئية. يتضمن هذا المشروع موقع بناء مجمع تجاري كبير؛ تم التخطيط لإمدادات الطاقة المؤقتة أثناء البناء جنبًا إلى جنب مع النظام الكهروضوئي الدائم للمبنى، وذلك باستخدام نهج البناء "المؤقت أولاً، الدائم لاحقًا".
تفاصيل تكوين صندوق الموحد الكهروضوئي
الموديل: النوع القياسي لدائرة PV-12 (تيار مستمر 1000 فولت)
القدرة على التكيف البيئي: درجة حرارة التشغيل -25 درجة مئوية إلى +85 درجة مئوية؛ الرطوبة 95% (عدم التكثيف)
التثبيت: مثبت على الحائط أو مثبت على عمود ثنائي الغرض؛ مناسبة لتثبيت الموقع المؤقت
ميزات السلامة: مؤشر الدائرة الحية، قفل الباب، وآلية مكافحة سوء التشغيل
نتائج المشروع
إمدادات الطاقة في البناء: تم تلبية 100% من احتياجات الكهرباء للمكاتب ومناطق المعيشة في الموقع
توفير التكلفة: تم توفير ما يقرب من 12,000 دولار سنغافوري من تكاليف الكهرباء الشهرية مقارنة بمولدات الديزل
النقل وإعادة الاستخدام: بعد الانتهاء من المرحلة الأولى، تم نقل 32 صندوق تجميع بنجاح إلى موقع المرحلة الثانية لمواصلة استخدامها
شهادة المباني الخضراء: ساهمت في حصول المشروع على شهادة BCA Green Mark Platinum
