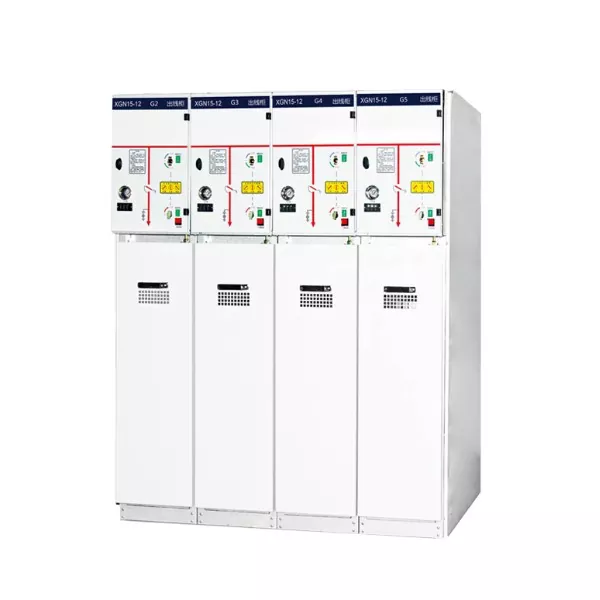

XGN15-12 مجموعة المفاتيح الكهربائية الرئيسية الحلقية المعزولة بالغاز

في العديد من المناطق السكنية والمصانع الصغيرة والمحطات الفرعية الصغيرة، تكون مساحة غرف التوزيع محدودة للغاية. تكون خزانات الشبكة الحلقية العادية كبيرة جدًا في الحجم وسيؤدي تركيبها أيضًا إلى ضغط المساحة المخصصة للمعدات الأخرى، مما يجعل من المستحيل تركيبها بشكل صحيح. علاوة على ذلك، فإن الوحدة الرئيسية الحلقية القابلة للاستخراج باهظة الثمن ولها أداء منخفض التكلفة للغاية لسيناريوهات توزيع الشبكات الحلقية الصغيرة، مما يؤدي إلى إهدار التكلفة. تم تصميم مجموعة المفاتيح الكهربائية الحلقية الرئيسية المعزولة بالغاز XGN15-12 خصيصًا لسيناريو توزيع الشبكة الحلقية الصغيرة للغاية بقدرة 10 كيلو فولت. بفضل تصميمه المزدحم للغاية، والأداء الموثوق به، والسعر المعقول، فإنه يحل بدقة نقاط الألم الأساسية المتمثلة في "عدم وجود مساحة كافية والتكلفة العالية"، مما يتيح لغرف التوزيع الصغيرة جدًا تحقيق توزيع مستقر وآمن للشبكة الحلقية.

المواصفات الفنية

المزايا الأساسية للمنتج

تجمع مجموعة المفاتيح الكهربائية الحلقية المعزولة بالغاز XGN15-12 بين الحجم الصغير والموثوقية والاقتصاد، حيث يعالج كل جانب المشكلات العملية بشكل فعال.

مجهزة بمفاتيح تحميل SF6، فهي تعمل بشكل أكثر استقرارًا وموثوقية: يستخدم القلب مفاتيح تحميل SF6، حيث يعمل غاز SF6 كوسط عازل وإطفاء القوس. إن قدرة إطفاء القوس تتجاوز قدرة مفاتيح التفريغ العادية، وأداء العزل ممتاز. أثناء التشغيل، معدل الفشل منخفض للغاية، ولا يتطلب صيانة متكررة. إنها تناسب تمامًا سيناريو توزيع الشبكة الحلقية 10 كيلو فولت وتتميز أيضًا بخاصية عدم الصيانة لمدة 20 عامًا، مما يقلل بشكل كبير من تكاليف الصيانة اللاحقة ويجعل من السهل على المشترين استخدامها.

تصميم مضغوط للغاية، يقلل من البصمة بنسبة 30%: من خلال اعتماد هيكل شبكي حلقي ثابت من النوع الصندوقي، تم تحسين التصميم لجعل الخزانة مدمجة قدر الإمكان. الحجم أصغر بنسبة 30% من خزانة الشبكة الحلقية XGN66 العادية. الهيكل مدمج دون التضحية بالأداء. حتى في غرفة التوزيع الصغيرة جدًا ذات المساحة المحدودة، يمكن وضعها بسهولة دون الحاجة إلى تعديل غرفة التوزيع، مما يوفر مساحة الأرضية بشكل كبير ويحل المشكلة الأساسية المتمثلة في "عدم وجود مساحة كافية" لخزائن الشبكة الحلقية العادية.

هيكل خاص بالشبكة الحلقية، وإمدادات طاقة مستقرة دون انقطاع: باستخدام هيكل شبكة حلقية احترافية، فهو يناسب تمامًا نظام توزيع الشبكة الحلقية 10 كيلو فولت. يمكنها تحقيق مصدر طاقة ثنائي الاتجاه. عندما تتعطل إحدى الدوائر، يمكنها التبديل تلقائيًا إلى دائرة أخرى، مما يتجنب بشكل فعال انقطاع التيار الكهربائي ويضمن إمداد الطاقة الطبيعي في سيناريوهات مثل المناطق السكنية والمصانع الصغيرة. إنها مناسبة بشكل خاص للسيناريوهات صغيرة الحجم ذات المتطلبات الأساسية لاستمرارية الطاقة.

اختيار عالي الفعالية من حيث التكلفة، تكلفة مخفضة مباشرة بنسبة 50%: مقارنة بخزانة المفاتيح KYN28، يتم تخفيض السعر مباشرة بنسبة 50%. فهو يلغي الوظائف الزائدة عن الحاجة ويركز على المتطلبات الأساسية لتوزيع الشبكات ذات الحلقات الصغيرة. بدون إنفاق مبلغ كبير من المال على المعدات المعقدة، يمكنها الحصول على حل توزيع شبكة حلقية مستقر وموثوق به بتكلفة أقل، مما يقلل بشكل كبير من ميزانية الشراء ويحسن فعالية تكلفة المشروع.

ضمان الجودة المهنية

Junray Electrical، باعتبارها شركة مصنعة وموردة ومصنعًا محترفًا في الصين، شاركت بعمق في البحث وإنتاج معدات التوزيع لسنوات عديدة. إنها تتبع بدقة المعايير الدولية والمحلية مثل IEC 62271-200 وGB/T 3906. كل مجموعة مفاتيح رئيسية حلقية معزولة بالغاز XGN15-12 خضعت لاختبارات صارمة لتحمل الجهد والعزل، مما يضمن الجودة العالية. نحن نعتمد تصميم الوحدة القياسي، والخزانة مصنوعة بدقة من ألواح فولاذية ذات جودة عالية. إنه يتمتع بقوة ميكانيكية عالية، مع مستوى حماية IP3X، والذي يمكنه منع دخول الغبار بشكل فعال وحماية المكونات الداخلية ذات الجهد العالي. وهي مجهزة بأجهزة تعشيق ميكانيكية خماسية الوقاية لمنع سوء التشغيل وضمان سلامة موظفي الصيانة. إن الاستخدام الداخلي لأطراف الكابلات المعزولة بمطاط السيليكون الجاهزة يجعل التثبيت سهلاً، وأثناء الصيانة، يمكن تفكيكها واستعادتها بسرعة، مما يزيد من التكيف مع متطلبات الاستخدام للسيناريوهات صغيرة الحجم.

التكيف المشهد العالمي

تتوافق مجموعة المفاتيح الكهربائية الحلقية الرئيسية المعزولة بالغاز XGN15-12 على نطاق واسع مع العديد من سيناريوهات توزيع الشبكة الحلقية الصغيرة جدًا 10 كيلو فولت، وتتوافق بدقة مع متطلبات الطاقة للسيناريوهات المختلفة دون الحاجة إلى تعديلات إضافية ويمكن وضعها قيد الاستخدام مباشرة.

بالنسبة لسيناريوهات توزيع المناطق السكنية، فهو متوافق مع غرف التوزيع الصغيرة جدًا في المناطق السكنية لتوزيع الشبكة الحلقية 10 كيلو فولت، مع حجم صغير وبدون إشغال، مما يضمن إمدادات كهرباء مستقرة للمقيمين؛

بالنسبة للمصانع الصغيرة، فهو متوافق مع توزيع الشبكة الحلقية 10 كيلو فولت للمصانع الصغيرة، مع أحمال مستقرة ومعدلات فشل منخفضة، مما يلبي متطلبات الطاقة للمصنع للإنتاج، مع توفير مساحة غرفة التوزيع؛

بالنسبة للمحطات الفرعية الصغيرة، فهو متوافق مع متطلبات إمداد الطاقة الصغيرة جدًا للمحطات الفرعية الصغيرة 10 كيلو فولت، مع إمداد طاقة الشبكة الحلقية المستقر وخفض تكاليف التشغيل والصيانة؛

بالنسبة لسيناريوهات مشاريع البنية التحتية الصغيرة، فهو متوافق مع توزيع الشبكة الحلقية 10 كيلو فولت لمشاريع البنية التحتية الصغيرة، مع التركيب المريح والمتين وطويل الأمد، مما يضمن التقدم السلس لمشاريع البنية التحتية.

فيما يتعلق بنا

لدى Junray Electrical نظام كامل للبحث والتطوير والإنتاج وفحص الجودة. يتم اختيار المكونات الأساسية من العلامات التجارية عالية الجودة. تخضع كل مجموعة مفاتيح رئيسية حلقية معزولة بالغاز XGN15-12 لاختبارات صارمة قبل مغادرة المصنع، مما يضمن أن الأداء يلبي المعايير ويمكنه اجتياز قبول المشروع بسلاسة. تم تخصيص هذا المنتج خصيصًا للسيناريوهات الصغيرة جدًا، بحجم أصغر وفعالية أعلى من حيث التكلفة. إنه أكثر ملاءمة لغرف التوزيع الصغيرة جدًا مقارنة بالمنتجات المماثلة. نحن نقدم إرشادات شاملة لاختيار ما قبل البيع وخدمات صيانة ما بعد البيع. يمكننا تقديم اقتراحات التكيف الشخصية بناءً على الاحتياجات الفعلية لسيناريو العميل، وأيضًا توفير إرشادات التثبيت والتشغيل الاحترافية، مما يجعل عملية الشراء أكثر خالية من القلق والاستخدام أكثر طمأنينة، ومساعدة العملاء على تقليل التكاليف وتحسين كفاءة التوزيع.

الشراء الفوري

بالنسبة لسيناريوهات توزيع الشبكة الحلقية الصغيرة جدًا 10 كيلو فولت، فإن اختيار المعدات المناسبة لا يحل مشكلة "عدم وجود مساحة كافية" فحسب، بل يوفر أيضًا التكاليف ويضمن إمدادات طاقة مستقرة. اختيار Junray Electrical يضمن الجودة، ويقدم أسعارًا معقولة، ويوفر توافقًا أكثر دقة، ويعالج بشكل مثالي نقاط الضعف في خزانات الشبكة الحلقية العادية نظرًا لكبر حجمها وارتفاع تكاليفها. لا تتردد. اتصل بنا على الفور لتأمين هذا الاختيار الأفضل لمعدات توزيع الطاقة للشبكة ذات الحلقة الصغيرة جدًا. وهذا سيمكن من توفير طاقة شبكة حلقية مستقرة وآمنة وفعالة في غرفة طاقة صغيرة جدًا، مما يقلل بشكل كبير من تكاليف الشراء والتشغيل!

مشروع تجاري في دكا، بنغلاديش

نظرة عامة على المشروع

·اسم المشروع: مشروع توزيع الطاقة لمركز تجاري في دكا

· الموقع: دكا، بنغلاديش

·تاريخ الانتهاء: فبراير 2026

·حجم المشروع: محطة توزيع فرعية بقدرة 10 كيلو فولت لمركز تجاري؛ القدرة الإجمالية 8000 كيلو فولت أمبير

المنتجات المستخدمة

· الموديل: الوحدة الرئيسية الحلقية XGN15-12 (RMU)

·الكمية: 12 وحدة

·التكوين: مكونات محلية عالية الجودة؛ شهادة CE

· الشهادة: شهادة CE

· المتطلبات الخاصة: مناسبة لبيئات درجة الحرارة العالية والرطوبة العالية. مقاومة للتآكل

حل

تعيش مدينة دكا في بنجلاديش مناخًا استوائيًا يتميز بارتفاع درجات الحرارة والرطوبة، كما أن ميزانية العميل محدودة. لقد قدمنا ​​حلاً مخصصًا لـ XGN15-12:

1. التكيف مع البيئات الاستوائية

· تتميز العبوات بطبقة نهائية مطلية بمسحوق مقاومة للتآكل مع نظام طلاء مزدوج الطبقة لتحمل الحرارة والرطوبة العالية.

· جميع المكونات المعدنية الداخلية مجلفنة لمنع الصدأ والتآكل.

· مجهزة بسخانات مضادة للتكثيف ومراوح يمكن التحكم بدرجة حرارتها لمنع التكثيف في البيئة الرطبة.

· تم تصنيف جميع المكونات بدرجة حرارة واسعة لضمان التشغيل الموثوق به في ظروف الحرارة العالية.

2. حل فعال من حيث التكلفة

· يستخدم مكونات العلامة التجارية المحلية عالية الجودة، ويقدم أداء موثوقًا بسعر تنافسي.

· أسعار أقل بنسبة 60% من العلامات التجارية الأوروبية، مما يقلل بشكل كبير من تكاليف المشروع.

· حاصل على شهادة CE، ويلبي المعايير الدولية ويضمن الجودة.

· يتميز بتكنولوجيا ناضجة مع سجل حافل من التطبيقات العالمية.

3. دعم الخدمة

· الوثائق الفنية الشاملة المقدمة باللغة الإنجليزية.

· يتوفر الدعم الفني عن بعد وتوجيهات التشغيل.

· توفير التدريب على العمليات باللغة الإنجليزية.

· قطع الغيار المشتركة المضمنة مع الشحنة لاستبدالها بسهولة في الموقع.

ملاحظات العملاء

"المناخ في دكا حار ورطب جدًا، لذلك كنا قلقين بشأن متانة مجموعة المفاتيح الكهربائية. تعمل وحدات RMU XGN15-12 من Junray منذ 3 أشهر الآن، وهي تعمل بشكل مثالي - لا ارتفاع في درجة الحرارة ولا مشاكل في التآكل. كما أن السعر تنافسي للغاية، وأقل بكثير من العلامات التجارية الأوروبية ولكن مع شهادة CE والجودة الجيدة. كما أن الدعم الفني عن بعد الخاص بهم مفيد جدًا أيضًا. نحن راضون جدًا."

— مهندس كهربائي، شركة بنجلاديش العقارية التجارية

نظرة عامة على مشروع التجديد

يتضمن هذا المشروع إنشاء نظام جديد لتوزيع الطاقة بقدرة 10 كيلو فولت لمشروع إعادة التطوير الحضري الذي يضم مباني سكنية شاهقة ووحدات تجارية على مستوى الشارع ومرآبًا تحت الأرض ومرافق عامة داعمة؛ إنه يخدم حمولة سكنية حضرية عالية الكثافة. تم تزويد المنطقة سابقًا بخطوط هوائية قديمة في تكوين شعاعي أحادي المصدر، مما أدى إلى ضعف الموثوقية وارتفاع معدلات الفشل والافتقار إلى قدرات تبديل الأخطاء - وهو ما يقل عن معايير إمدادات الطاقة السكنية الحديثة.

يستلزم المشروع إنشاء محطة فرعية جديدة مستقلة لتوزيع الجهد العالي باستخدام الوحدات الرئيسية الحلقية الثابتة من النوع XGN15-12 SF6 (RMUs). يؤدي هذا إلى إنشاء هيكل إمداد طاقة "يدا بيد" (حلقة)، مما يتيح النسخ الاحتياطي ثنائي المصدر، والعزل المقطعي، وتوزيع الحمل، وحماية المحطة، وبالتالي تلبية متطلبات الموثوقية العالية، والتشغيل بدون صيانة، وتصميم المعدات المدمجة.

قضايا ما قبل التجديد

موثوقية منخفضة للإمداد: الإمداد من مصدر واحد عبر الخطوط القديمة يعني أن أي خطأ في الخط أو الصيانة يتطلب انقطاع التيار الكهربائي بالكامل عن المنطقة، مما يؤدي إلى شكاوى متكررة من السكان.

المعدات القديمة ومخاطر السلامة: عانت المفاتيح الكهربائية القديمة من تدهور العزل وضعف قدرات إطفاء القوس الكهربائي، مما يجعلها عرضة للتعثر وانهيار العزل الكهربائي أثناء العواصف الرعدية.

الافتقار إلى القدرة على النسخ الاحتياطي للحلقة: يعني غياب وظائف تبديل مصدر الطاقة أن النظام لا يمكنه تلبية معايير القبول للإمداد ثنائي المصدر في المشاريع السكنية الجديدة.

مساحة كبيرة وعمليات تشغيل وصيانة معقدة: كانت الخزانات التقليدية ذات الجهد العالي الثابتة ضخمة الحجم ومعقدة، مما أدى إلى ارتفاع تكاليف الهندسة المدنية وعبء أعمال الصيانة اليومية الثقيل.

الحماية غير الدقيقة: أدى عدم وجود وحدات مجموعة مفاتيح تحميل الصمامات المخصصة إلى منع العزل السريع لدائرة قصر المحولات أو أخطاء التحميل الزائد.

خطة تكوين المعدات

وفقًا لمعايير تصميم شبكة التوزيع السكنية ولوائح البناء، تم تجهيز المحطة الفرعية ذات الجهد العالي بوحدات XGN15-12 10kV SF6 RMUs. يتم اعتماد تكوين شبكة قياسي "ثنائي المدخل وأربعة مخرج" لتسهيل إمداد الحلقة المزدوجة المصدر، وتبديل الربط المقطعي، وحماية محطة المحولات. مواصفات المعدات الرئيسية

الموديل: XGN15-12 الوحدة الرئيسية الحلقية SF6 ذات الجهد العالي للتيار المتردد الداخلي (RMU)

الفولطية المقدرة: 12 كيلو فولت (متوافق مع شبكات توزيع 10 كيلو فولت)

التصنيف الحالي: 630A

كسر ماس كهربائى: مفتاح كسر الحمل + وحدة تركيبة الصمامات؛ تمكن من التطهير السريع لأخطاء ماس كهربائى للمحولات

الهيكل الأساسي: مفتاح فصل التحميل SF6 ثلاثي المواضع (مغلق، مفتوح، أرضي)؛ أداء عزل مستقر

ميزات الخزانة: هيكل مدمج، مساحة صغيرة، لا يحتاج إلى صيانة، أداء إغلاق ممتاز

وضع التشغيل: خيارات يدوية وكهربائية؛ مجهزة بمؤشر الخط المباشر، ومؤشر الخطأ، والتشابك "الوقائي الخماسي".

أوضاع التطبيق: مصدر الطاقة الرئيسي الدائري، مصدر الطاقة الطرفي، مصدر طاقة احتياطي مزدوج

يسلط الضوء على البناء والتطبيق

الحجم الصغير يوفر تكاليف الهندسة المدنية: حجم أصغر وتصميم أكثر إحكاما مقارنة بمجموعة المفاتيح الكهربائية المكسوة بالمعدن KYN28؛ مناسبة لغرف التوزيع الصغيرة في المجمعات السكنية، مما يقلل بشكل كبير من الاستثمار في البنية التحتية المدنية.

عزل SF6 مستقر وموثوق: تصميم معزول بالغاز مغلق بالكامل؛ لا تتأثر بالغبار الخارجي، أو الرطوبة، أو التكثيف؛ مناسبة للأقبية وغرف التوزيع المغلقة.

التسامح العالي مع الخطأ للإمداد الرئيسي للحلقة: تكوين دائرة الحلقة "يدًا بيد" ؛ يسمح بعزل أي قسم خط معيب بينما يحافظ القسم الآخر على الطاقة، مما يتيح التبديل دون انقطاع الخدمة.

مجموعة الحماية المستهدفة: مفتاح فصل التحميل + مجموعة الصمامات التي تحد من التيار؛ مصممة خصيصًا لحماية المحطات الفرعية من النوع الصندوقي ومحولات التوزيع السكنية؛ يضمن إزالة الأخطاء بسرعة والتشغيل الدقيق.

ميزات السلامة "الخمسية الوقائية" الشاملة: يمنع التشابك الميكانيكي وقوع حوادث مثل الإغلاق تحت الحمل، أو التأريض أثناء التشغيل، أو الدخول غير المصرح به إلى المقصورات.

الأداء التشغيلي

تحسين موثوقية مصدر الطاقة بشكل كبير: يتيح النسخ الاحتياطي الرئيسي للحلقة مزدوجة المصدر صيانة الخط وعزل الأخطاء في نقطة واحدة دون انقطاع واسع النطاق؛ تتوافق موثوقية مصدر الطاقة الإقليمي مع معايير قبول شبكة الدولة.

تشغيل مستقر وخالي من الأخطاء: يعمل هيكل غاز SF6 المعزول بالكامل على التخلص من الأعطال الناجمة عن الزحف أو الفلاش أو الرطوبة؛ لا توجد حوادث تعثر أو شذوذات في العزل على مدار العام.

إزالة الأعطال بسرعة ودقة: الإزالة الفورية لدوائر القصر والأحمال الزائدة لمحولات التوزيع؛ يحمي بشكل فعال المحولات النهائية والمعدات ذات الجهد المنخفض. تقليل عبء التشغيل والصيانة بشكل كبير: تتميز المعدات بتصميم لا يحتاج إلى صيانة، مما يلغي الحاجة إلى عمليات فحص متكررة أو تجديد الغاز، مما يجعلها مثالية للتشغيل غير المراقب على المدى الطويل في محطات التوزيع الفرعية السكنية.

الإكمال والقبول بنجاح: يتوافق تمامًا مع معايير التصميم لتوزيع الطاقة السكنية في المناطق الحضرية، بالإضافة إلى متطلبات مصدر الطاقة الرئيسي الدائري والنقل التلقائي للطاقة المزدوجة.

ملخص الحالة

تعد الوحدة الرئيسية الحلقية (RMU) XGN15-12 أكثر المفاتيح الكهربائية ذات الجهد العالي اعتماداً على نطاق واسع وفعالة من حيث التكلفة لمشاريع التجديد السكنية والتجارية والبلدية، فضلاً عن التكامل مع المحطات الفرعية من النوع الصندوقي وشبكات التوزيع الحضرية. بالمقارنة مع المفاتيح الكهربائية القابلة للسحب المكسوة بالمعدن (سلسلة KYN)، فهي توفر مزايا مثل انخفاض التكاليف، ومساحة صغيرة، وتشغيل لا يحتاج إلى صيانة، وملاءمة لتكوينات الشبكة الرئيسية. إنها مناسبة جدًا للتوزيع الطرفي 10 كيلو فولت، وتقسيم الحلقات الرئيسية، ومشاريع توزيع الطاقة في المناطق السكنية والتجارية، مما يجعلها الخيار المفضل لبناء شبكة توزيع حضرية موحدة.
