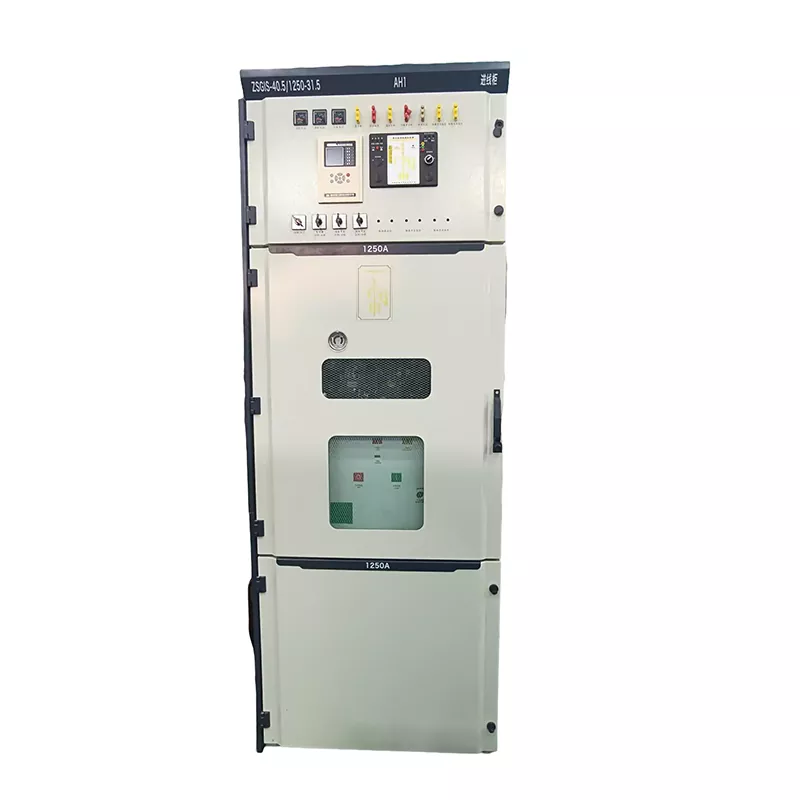

خزانة غاز صديقة للبيئة لنظم المعلومات الجغرافية

التغلب على تحديات الامتثال البيئي التي تواجهها معدات SF6 التقليدية

هل أنت قلق من أن الخزانات الحالية المملوءة بغاز SF6 سوف تحتاج إلى تصحيح أو تغريم بسبب تشديد السياسات البيئية؟ إن تأثير الاحتباس الحراري لغاز SF6 يبلغ 23500 مرة ضعف ثاني أكسيد الكربون، وأصبح التحكم في انبعاثاته أولوية قصوى في صناعة الطاقة. إن الاستمرار في استخدام المعدات التقليدية لا يؤدي إلى ارتفاع تكاليف انبعاثات الكربون فحسب، بل قد يتم استبعاده أيضًا من السوق بسبب عدم استيفاء معايير التقييم الأخضر.

تم تصميم خزانة الغاز الصديقة للبيئة GIS التابعة لشركة Junray Electrical خصيصًا لمعالجة هذه المشكلة الصناعية. لقد تخلينا عن غاز SF6 النقي الملوث للغاية واستخدمنا بدلاً من ذلك الهواء الجاف غير الضار أو الغازات المختلطة الصديقة للبيئة. وهذا يعني أن مشاريع توزيع الطاقة الخاصة بك لن تنتج بعد الآن أي غازات دفيئة، مما يزيل تمامًا المخاوف بشأن الامتثال البيئي ويساعدك على أخذ زمام المبادرة في البنية التحتية الخضراء والتقييم البيئي.

حماية البيئة تحدد المستقبل.

تكمن القدرة التنافسية الأساسية لخزانة الغاز الصديقة للبيئة لـ GIS في حلول الاستبدال المتوسطة والتصميم الهيكلي:

تأثير صفر للاحتباس الحراري: من خلال استخدام الهواء الجاف الصديق للبيئة أو الغازات المختلطة، فإنه يزيل بشكل أساسي انبعاثات الغازات الدفيئة، ويلبي بشكل مثالي معايير حماية البيئة الدولية والمحلية، مما يساعدك على اجتياز عمليات فحص حماية البيئة بسهولة.

محكمة الغلق بالكامل وذات حماية عالية: وراثة التقاليد الممتازة لمعدات GIS، تعتمد خزانة الغاز هيكل لحام مغلق بالكامل بمستوى حماية عالي للغاية. سواء كان رش الملح في المناطق الساحلية، أو الأقبية ذات الرطوبة العالية، أو البيئات الصناعية المتربة، فإنه يمكن أن يمنع بشكل فعال التآكل الخارجي ويضمن عدم تأثر المكونات الداخلية.

تصميم لا يحتاج إلى صيانة: بفضل استقرار الغاز الصديق للبيئة والهيكل المغلق بالكامل، لا تتطلب المعدات أي صيانة تقريبًا خلال دورة حياتها. بالمقارنة مع الوحدات الرئيسية الحلقية العادية، فإنها تزيل متاعب عمليات الفحص المتكررة وتقلل بشكل كبير من تكاليف التشغيل والصيانة طوال دورة الحياة بأكملها، وهي مناسبة بشكل خاص للمواقع البعيدة أو التي يتعذر الوصول إليها.

التكيف مع متطلبات حماية البيئة: تلبية متطلبات حماية البيئة الحالية بشكل مثالي، يمكن تكييفها بشكل مثالي مع تلك المدن والمناطق ذات متطلبات حماية البيئة العالية، دون القلق بشأن التقييم البيئي.

الموثوقية العالية: مع معدل فشل منخفض وتشغيل أكثر استقرارًا، فهي تتمتع بمعدل فشل أقل من الخزانات المملوءة بالغاز SF6، وتتميز بموثوقية أعلى، وتتكيف تمامًا مع السيناريوهات ذات متطلبات الموثوقية العالية.

ضمان الجودة في Junray Electrical

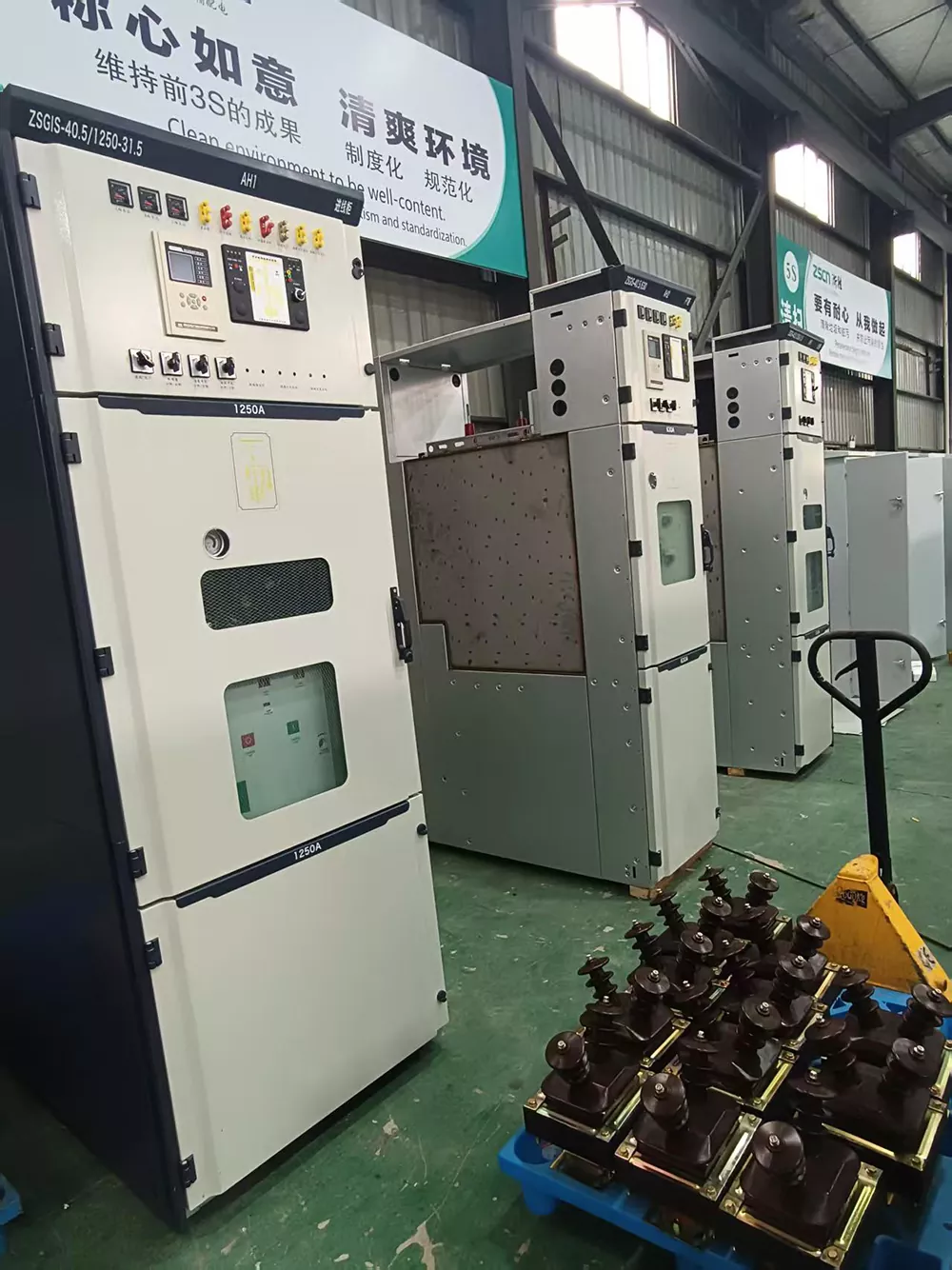

باعتبارها شركة مصنعة محترفة تتمتع بخبرة فنية عميقة، تلتزم شركة Junray Electrical بشكل صارم بالمعايير الوطنية لخزانات الغاز الصديقة للبيئة لنظام المعلومات الجغرافية في إنتاجها. تم تجهيز مصنعنا بمعدات متقدمة للكشف عن تسربات اللحام بالليزر ومطياف كتلة الهيليوم لضمان الختم النهائي لكل صندوق غاز.

تتميز خزانة الغاز الصديقة للبيئة GIS بوظيفة التعشيق الميكانيكية الكاملة "المقاومة للخمسة"، مما يمنع بشكل فعال سوء التشغيل ويضمن سلامة الأفراد والمعدات. تخضع كل خزانة يتم تسليمها من المصنع لاختبارات إغلاق صارمة، واختبارات الضغط، واختبارات التعشيق لضمان التشغيل المستقر ضمن نطاق الجهد من 12 كيلو فولت إلى 40.5 كيلو فولت. نحن نضمن أن الموثوقية العالية والتحكم في معدل الأخطاء لمنتجاتنا تتفوق على أو تعادل الخزانات التقليدية المملوءة بغاز SF6، مما يوفر لك حماية الطاقة الأكثر موثوقية.

المواصفات الفنية

السيناريوهات القابلة للتطبيق

توزيع الطاقة في المناطق الحضرية: في المناطق الأساسية الخاضعة لتقييم صارم لحماية البيئة، يلزم وجود معدات خالية من الانبعاثات.

المناطق الساحلية: مقاومة للتآكل الناتج عن الضباب الملحي العالي وتتوافق مع متطلبات الحماية البيئية البحرية.

مشاريع حماية البيئة: المباني الخضراء المختلفة، ومحطات الطاقة الجديدة، ومشاريع البنية التحتية الصديقة للبيئة.

المناطق ذات الرطوبة العالية: تتطلب صالات الأنابيب تحت الأرض ومحطات الطاقة الكهرومائية وغيرها، في البيئات الرطبة، معدات حماية عالية.

حل وقفة واحدة وخدمة ما بعد البيع خالية من القلق

إن اختيار شركة Junray Electrical لا يعني مجرد اختيار مورد، بل اختيار شريك ملتزم بمستقبل أخضر. لدينا فريق محترف مكون من 50 شخصًا، بما في ذلك 5 مهندسي عروض أسعار بدوام كامل، والذين يمكنهم تزويدك بخدمات مخصصة سريعة ودقيقة.

ونعد بتقديم استجابة سريعة عالمية 7 × 24 ساعة. إذا كنت تبحث عن خزانة غاز صديقة للبيئة GIS يمكنها التكيف تمامًا مع سياسات حماية البيئة وحل مشكلات الرطوبة والتآكل، فلا تتردد بعد الآن. اتصل بنا على الفور للحصول على استشارة فنية وعروض أسعار مجانية، ودع شركة Junray Electrical تقوم ببناء نظام توزيع طاقة صديق للبيئة وآمن وفعال لك.

الحالة: مشروع مركز البيانات في سنغافورة (جنوب شرق آسيا)

نظرة عامة على المشروع

 اسم المشروع: توزيع الطاقة عالية الجهد لمركز بيانات سنغافورة من المستوى 3+

 الموقع: سنغافورة

 وقت الانتهاء: ديسمبر 2025

 المقياس: حمل تكنولوجيا المعلومات بقدرة 20 ميجاوات، المستوى 3+ القياسي

المنتجات المستخدمة

 طراز المنتج: مجموعة المفاتيح الكهربائية المعزولة بالغاز GIS-24kV الصديقة للبيئة

 الكمية: 24 وحدة

 التكوين: قاطع الدائرة الكهربائية ABB + حماية المعالجات الدقيقة من ABB

 الغاز العازل: النيتروجين (N₂)

 الشهادات: شهادة CE، تقرير CB

 المتطلبات الخاصة: القدرة على التكيف مع البيئات الاستوائية ذات درجات الحرارة العالية والرطوبة العالية

حل

تقع سنغافورة في المناطق الاستوائية، حيث تتميز بارتفاع درجات الحرارة والرطوبة، وموارد الأراضي النادرة للغاية. تتمتع مراكز البيانات بمتطلبات عالية للغاية من حيث المساحة والموثوقية. نحن نقدم حلول نظم المعلومات الجغرافية المخصصة:

1. مدمج للغاية وموفر للمساحة

o 24 وحدة نظم معلومات جغرافية تشغل حوالي 14.4 مترًا مربعًا فقط، مما يوفر أكثر من 70% مقارنة بالحلول التقليدية.

o المساحة المحفوظة يمكن أن تستوعب العشرات من الخوادم، مما يؤدي إلى قيمة كبيرة.

o تكاليف الأراضي في سنغافورة مرتفعة للغاية؛ المساحة المحفوظة تتجاوز بكثير فرق سعر المعدات.

2. تتكيف تمامًا مع البيئات الاستوائية

o قابل للتكيف تمامًا مع بيئة درجة الحرارة والرطوبة العالية في سنغافورة.

o هيكل محكم الإغلاق، لا يتأثر بالرطوبة الخارجية ورذاذ الملح.

o غلاف من الفولاذ المقاوم للصدأ، مقاوم للتآكل بدرجة عالية.

o استقرار درجة الحرارة الداخلية وعدم التأثر بالتغيرات البيئية الخارجية.

3. ضمان الموثوقية العالية

o هيكل محكم الإغلاق ومعزول بالكامل، ومعدل فشل منخفض للغاية.

o لا يحتاج إلى صيانة تقريبًا، مما يقلل بشكل كبير من تكاليف التشغيل.

o تكوين تكرار مصدر الطاقة المزدوج، وموثوقية مصدر الطاقة بنسبة 99.982%.

o يفي بمعايير مركز البيانات من المستوى 3+.

ملاحظات العملاء

في سنغافورة، حيث تعد المساحة باهظة الثمن، وفرت لنا مجموعة المفاتيح الكهربائية لنظام المعلومات الجغرافية من Junray أكثر من 70% من المساحة في غرفة توزيع الطاقة لدينا، مما يسمح لنا بتركيب العشرات من رفوف الخوادم الإضافية بقيمة ملايين الدولارات. المنتج ذو جودة استثنائية. والحصول على شهادات CE وCB، مما أدى إلى تبسيط عملية الموافقة التنظيمية لدينا بشكل كبير. موصى به للغاية!

— السيد تان، مدير البنية التحتية، مركز بيانات سنغافورة

نظرة عامة على المشروع

يتضمن هذا المشروع إنشاء نظام جديد لتوزيع الطاقة بقدرة 10 كيلو فولت لمجمع تجاري وسكني متعدد الاستخدامات في منطقة حضرية جديدة. يتألف المشروع من مباني سكنية شاهقة ومجمعات تجارية ومواقف للسيارات تحت الأرض وأنظمة طاقة المرافق العامة المرتبطة بها. يقع المشروع في منطقة حضرية رئيسية ذات كثافة سكانية عالية، ويخضع لمتطلبات حكومية صارمة لتقييم الأثر البيئي (EIA) تتطلب عمليات خالية من الفلور ومنخفضة الكربون وصديقة للبيئة دون أي تسرب؛ يُحظر الاستخدام واسع النطاق للمفاتيح الكهربائية التقليدية المعزولة بـ SF6 - والتي تستخدم غازات دفيئة قوية.

وتتميز غرف توزيع الطاقة بالموقع بمحدودية المساحة والرطوبة العالية وسوء التهوية، إلى جانب صرامة معايير السلامة من الحرائق والبيئة. اعتُبرت المفاتيح الكهربائية التقليدية XGN من النوع المفتوح والوحدات المعزولة بـ SF6 غير مناسبة بسبب مشكلات مثل عدم الامتثال للوائح البيئية، والآثار الكبيرة، ومخاطر التسرب، ومتطلبات التشغيل والصيانة المعقدة. وبالتالي، يستخدم المشروع وحدات GIS (المفاتيح الكهربائية المعزولة بالغاز) بقدرة 10 كيلو فولت صديقة للبيئة ومعزولة بالهواء النظيف، مما يضمن توزيع الطاقة الخضراء، والتشغيل بدون صيانة، والسلامة والموثوقية العالية.

تحديات ما قبل التحديثية

عدم الامتثال البيئي: غاز SF6 التقليدي هو أحد غازات الدفيئة القوية؛ تقيد لوائح تقييم الأثر البيئي الصارمة في المنطقة الحضرية الجديدة استخدامه، مما يجعل من المستحيل اجتياز عمليات فحص القبول.

بصمة المعدات الكبيرة: تشغل مجموعة المفاتيح الكهربائية التقليدية ذات الجهد العالي من النوع الثابت مساحة كبيرة؛ تتميز غرف التوزيع بالمشروع بمساحة محدودة، مما يجعل تركيب الوحدات التقليدية غير ممكن.

ضعف القدرة على التكيف البيئي: غرف التوزيع تحت الأرض معرضة للرطوبة والتكثيف. تكون خزانات المفاتيح الكهربائية القياسية عرضة لتتبع السطح والتآكل وتدهور العزل.

مخاطر تسرب عالية: تكون مجموعة المفاتيح الكهربائية التقليدية SF6 عرضة للتسرب الجزئي أثناء التشغيل طويل الأمد، مما يتطلب جهودًا سنوية مكثفة للكشف عن التسرب.

ارتفاع تكاليف التشغيل والصيانة: تؤدي متطلبات التجديد الدوري للغاز واكتشاف التسرب والاختبار إلى صيانة معقدة ومكلفة على المدى الطويل.

خطة تكوين المعدات

يستخدم نظام التوزيع عالي الجهد 10 كيلو فولت في المشروع حصريًا وحدات نظم المعلومات الجغرافية الصديقة للبيئة المعزولة بالهواء النظيف (أو الهواء الجاف) بدلاً من المفاتيح الكهربائية التقليدية المعزولة بـ SF6. يفي هذا التكوين بمعايير شبكات الطاقة الحضرية الخضراء، والبناء منخفض الكربون، وعمليات فحص القبول البيئي. مواصفات المعدات الرئيسية

الموديل: مجموعة المفاتيح الكهربائية GIS الصديقة للبيئة بقدرة 10 كيلو فولت (خالية من الفلور)

الجهد المقدر: 12 كيلو فولت

وسط العزل: هواء نظيف وجاف (صفر SF6، وصفر غازات دفيئة)

التصنيف الحالي: 630A/1250A

الهيكل: تصميم متكامل لنظام المعلومات الجغرافية مغلق بالكامل ومعزول بالكامل

التكوين الوظيفي: وحدات التغذية الواردة/الصادرة، PT، رابط الناقل، إمداد الشبكة الحلقية، المراقبة المباشرة، إشارة الخطأ

المزايا الرئيسية: أخضر ومنخفض الكربون، لا يوجد تلوث غازي، لا يتطلب اكتشاف تسرب أو تجديد الغاز، بصمة مدمجة

يسلط الضوء على البناء والتطبيق

متكاملة للغاية وصغيرة الحجم؛ يوفر أكثر من 40% من مساحة غرفة التوزيع مقارنةً بالمفاتيح الكهربائية التقليدية عالية الجهد، مما يجعله مثاليًا لغرف التوزيع الضيقة في الطابق السفلي.

هيكل مغلق ومعزول بالكامل؛ لا يتأثر بالرطوبة أو الغبار أو التكثيف، مما يجعله مناسبًا للبيئات القاسية والرطبة تحت الأرض.

يستخدم عزل الهواء النظيف. لا يحتوي على غازات دفيئة مفلورة ويحقق صفر انبعاثات كربونية طوال دورة حياته بأكملها، ويجتاز بسهولة المباني الخضراء والتفتيش البيئي.

مملوءة مسبقًا في المصنع ولا تحتاج إلى صيانة؛ يلغي الحاجة إلى اختبارات التسرب المعقدة في الموقع أو إعادة تعبئة الغاز، مما يؤدي إلى تقصير كبير في الجداول الزمنية للبناء والقبول.

الأداء التشغيلي

الامتثال البيئي الخالي من المخاطر: يزيل تمامًا غازات SF6 الدفيئة (تخفيض بنسبة 100%)؛ يفي تمامًا بمعايير الشبكة الخضراء المنخفضة الكربون للمناطق الحضرية الجديدة ويجتاز تقييمات الأثر البيئي في المحاولة الأولى.

تحسين استقرار مصدر الطاقة بشكل ملحوظ: يمنع الهيكل المعزول والمحكم الغلق تمامًا حدوث الأخطاء الناجمة عن تتبع التكثيف أو وميض الغبار؛ يحقق صفر أخطاء وصفر رحلات بعد التشغيل.

تكاليف تشغيل وصيانة منخفضة للغاية: لا يلزم إجراء اختبار سنوي للتسرب، أو إعادة تعبئة الغاز، أو تحليل الغاز؛ يتيح عملية خالية من الصيانة حقا.

استغلال عالي للمساحة: يعمل التصميم المعياري المدمج على حل مشكلة المساحة المحدودة في غرف التوزيع في الطابق السفلي.

سلامة معززة: أجزاء حية مغلقة بالكامل مع عدم وجود مكونات مكشوفة عالية الجهد؛ يزيل مخاطر الصدمات الكهربائية والدوائر القصيرة من مرحلة إلى مرحلة.

ملخص الحالة

تعد مجموعة المفاتيح الكهربائية GIS الصديقة للبيئة بقدرة 10 كيلو فولت حاليًا البديل السائد للمناطق الحضرية الجديدة وغرف التوزيع تحت الأرض والمباني الخضراء ومشاريع الشبكات الخالية من الكربون. بالمقارنة مع الوحدات الرئيسية الحلقية SF6 التقليدية والمفاتيح الكهربائية الثابتة عالية الجهد، يوفر هذا الحل مزايا رائعة - مثل كونه صديقًا للبيئة وخاليًا من التلوث، وله بصمة مدمجة، ومقاوم للرطوبة، ولا يحتاج إلى صيانة، وآمن، وموثوق - مما يجعله مناسبًا تمامًا لمتطلبات توزيع الطاقة الحضرية الحديثة عالية المستوى، والامتثال البيئي، والتشغيل المستقر على المدى الطويل.
