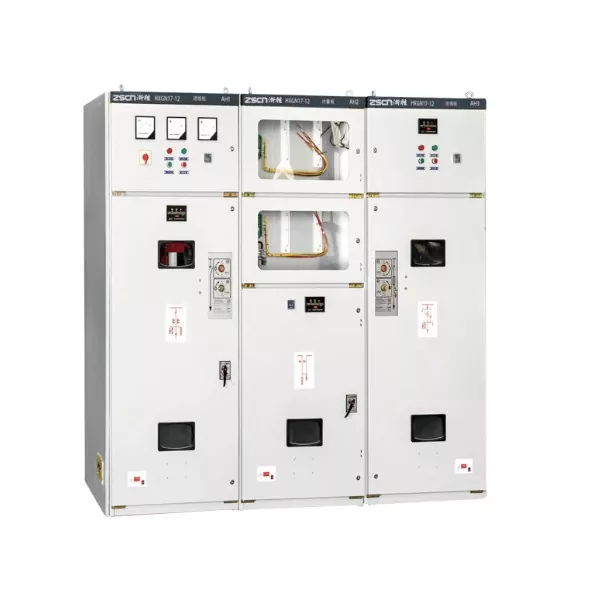

HXGN17-12 الوحدة الرئيسية ذات الحلقة المعدنية المغلقة

في العديد من سيناريوهات توزيع الشبكات الحلقية الصغيرة بقدرة 10 كيلو فولت، تكون موثوقية المعدات أمرًا صعبًا للغاية. However, the performance of ordinary HXGN ring network cabinets is insufficient and their operational stability is poor, making it difficult to meet the power supply requirements of such scenarios. في بعض الحالات، يلزم تركيب خزانات الشبكة الحلقية في محطات فرعية من النوع الصندوقي. إن خزانات الشبكة الحلقية العادية كبيرة جدًا في الحجم ولديها قدرة ضعيفة على التكيف، مما يجعل من المستحيل نشرها بمرونة. تعالج الوحدة الرئيسية ذات الحلقة المعدنية المغلقة HXGN17-12 نقطة الألم هذه بدقة. Based on the ordinary HXGN, it has been comprehensively upgraded, taking into account reliability, compactness and adaptability, and has become an exclusive upgraded solution for high-end small 10kV ring network distribution.

ثلاث ترقيات رئيسية

الوحدة الرئيسية ذات الحلقة المعدنية المغلقة HXGN17-12 هي نسخة مطورة من HXGN العادي. تم تحسين كل ميزة لتلبية المتطلبات الأساسية لتوزيع طاقة الشبكة ذات الحلقة الصغيرة.

هيكل محسّن، تشغيل أكثر استقرارًا وموثوقية: اعتماد هيكل صندوقي محسّن، مقارنة بخزانة الشبكة الحلقية HXGN العادية، التصميم الهيكلي أكثر معقولية، تم تحسين تخطيط المكونات الداخلية، مما يقلل من مخاطر التشغيل، يتم تقليل معدل الفشل بشكل كبير، لا يلزم إجراء صيانة متكررة، والتكيف تمامًا مع متطلبات الموثوقية العالية لسيناريوهات الشبكة الحلقية الصغيرة 10 كيلو فولت، وقادرة على التشغيل المستقر على المدى الطويل وضمان إمدادات الطاقة المستمرة.

مفتاح تحميل SF6، أداء متفوق لإطفاء القوس: مجهز بمفتاح تحميل SF6 ناضج، باستخدام غاز SF6 كوسيلة للعزل وإطفاء القوس، تتجاوز قدرة إطفاء القوس بكثير قدرة مفاتيح الفراغ العادية، مع سرعة كسر سريعة، طاقة قوس صغيرة، تآكل طفيف في التلامس، تشغيل أكثر موثوقية، تلبية الاحتياجات الفعلية لتوزيع شبكة حلقة صغيرة 10 كيلو فولت بشكل أفضل، كما تتميز أيضًا بخاصية الصيانة على المدى الطويل، مما يقلل من تكاليف التشغيل والصيانة اللاحقة.

حماية تعشيق خماسية الوقاية، تشغيل أكثر أمانًا: مجهزة بجهاز تعشيق مخصص خماسية الوقاية، يتبع بدقة متطلبات السلامة "الوقاية الخماسية"، ويمنع تمامًا عمليات التشغيل الخاطئة مثل تشغيل التحميل، والاتصال العرضي بالأجزاء الحية، وما إلى ذلك، ليس فقط ضمان السلامة الشخصية لموظفي الصيانة، ولكن أيضًا تجنب فشل المعدات وانقطاع التيار الكهربائي الناجم عن سوء التشغيل، وبناء حاجز أمان تشغيل عالي الجهد 10 كيلو فولت بشكل شامل.

المواصفات الفنية

تغطي سيناريوهات التطبيق العديد من أنظمة توزيع الطاقة للشبكة الحلقية الصغيرة الحجم والمتطورة بقدرة 10 كيلو فولت.

With high reliability, compact size and wide adaptability, the HXGN17-12 Metal-Enclosed Ring Main Unit is widely used in various small-scale 10kV ring network power distribution scenarios with high reliability requirements. يمكن أيضًا تثبيته بمرونة في محطات فرعية من النوع الصندوقي ويتمتع بقدرة تكيف قوية للغاية. في سيناريوهات توزيع الطاقة في المناطق السكنية، فهي مناسبة لتوزيع طاقة الشبكة الحلقية 10 كيلو فولت في المناطق السكنية بمتطلبات موثوقية عالية، مما يضمن إمدادات كهرباء مستقرة للمقيمين. In small factory scenarios, it is suitable for 10kV ring network power distribution in small factories, meeting the stable power supply requirements for production. In small substation scenarios, it is suitable for 10kV ring network power distribution of small 10kV substations, with stable operation and convenient maintenance. In small infrastructure project scenarios, it is suitable for 10kV ring network power distribution of small infrastructure projects, being durable, reliable and highly adaptable.

ضمان الجودة

Junray Electrical, as a professional Manufacturer, Supplier and Factory in China, strictly follows the national standard of HXGN17-12 Ring Main Unit. Each HXGN17-12 Metal-Enclosed Ring Main Unit undergoes rigorous structural testing, withstand voltage test and interlock test to ensure stable and safe operation and guarantee quality. نحن نقدم تخصيص الوحدة وتخصيص الوظيفة. على أساس خطة توزيع الشبكة الحلقية الصغيرة 10kV الخاصة بالعميل، يمكننا تصميم خزانة حصرية لتلبية الاحتياجات الفعلية بشكل مثالي. سواء كان الأمر يتعلق بتقديم عطاءات المشروع أو القبول الهندسي، فيمكن اجتيازه بنجاح. هذه العملية ناضجة ومتينة، مما يجعل الشراء أكثر ملاءمة واستخدامًا أكثر طمأنينة.

نظرة عامة على المشروع

This project involves the 10kV power distribution system upgrade and renovation for a cluster of small and medium-sized enterprises (SMEs) within an industrial park. تضم الحديقة العديد من مباني المصانع القياسية وورش البحث والتطوير وأحمال المرافق المرتبطة بها؛ يتم توزيع الحمل الكهربائي عبر العديد من الدوائر الفرعية، مما يستلزم تكوين مصدر طاقة لشبكة حلقية متعددة الأجزاء. The existing aging switchgear suffered from insulation degradation, rudimentary structural design, a lack of reliable "five-prevention" interlocking mechanisms, and an inability to facilitate flexible ring-network interconnection. These issues resulted in extensive power outages during maintenance and low supply reliability, severely impacting the enterprises' normal production operations.

يستلزم المشروع استبدال جميع المفاتيح الكهربائية للتوزيع ذات الجهد العالي بوحدات رئيسية حلقية معدنية داخلية HXGN17-12 (RMUs). ستتعامل هذه الوحدات مع الخطوط الواردة بقدرة 10 كيلو فولت، والتوصيل البيني المقطعي، وتفريع الأحمال، والإمداد الطرفي للمحطات الفرعية من النوع الصندوقي. ينشئ هذا الإعداد بنية شبكة توزيع موثوقة تتميز بأجزاء متعددة واتصالات بينية، وبالتالي تلبية متطلبات المجمع لتوسيع السعة وعزل الصيانة ونقل الطاقة بدون توقف.

قضايا ما قبل التجديد

مخاطر السلامة الكبيرة المرتبطة بتقادم المفاتيح الكهربائية: تفتقر الخزانات القديمة من النوع الثابت إلى التشابك الشامل "المنع الخماسي"، مما يجعلها عرضة للأخطاء التشغيلية؛ أدى تدهور العزل وتراكم الغبار إلى التتبع والومضات الكهربائية، مما تسبب في رحلات أثناء العواصف الرعدية.

عدم القدرة على توفير إمدادات طاقة مرنة للشبكة الحلقية: افتقرت المعدات الموجودة إلى إمكانات التوصيل البيني والتقسيم الموثوقة؛ استلزمت الأعطال إغلاق الخط بالكامل، مما أدى إلى خسائر إنتاجية كبيرة لمؤسسات المتنزه.

صعوبة توسيع الدائرة: منع الهيكل الثابت للخزانات القديمة إضافة دوائر فرعية جديدة، مما أدى إلى الفشل في تلبية متطلبات الطاقة المتزايدة للشركات الجديدة التي تدخل الحديقة.

الصيانة والعمليات المرهقة: إن عدم وجود مقصورات وظيفية مستقلة يعني أن الصيانة تتطلب انقطاع التيار الكهربائي على نطاق واسع، مما يؤدي إلى مخاطر تشغيلية عالية وانخفاض كفاءة الإصلاح في حالات الطوارئ.

تصنيف حماية منخفض: نظرًا للبيئة المعقدة ومستويات الغبار العالية المحيطة بمباني المصنع، فإن الخزانات القياسية توفر مقاومة ضعيفة للغبار والرطوبة، مما يؤدي إلى ارتفاع معدل فشل المعدات.

خطة تكوين المعدات

لمعالجة خصائص توزيع المنطقة الصناعية - على وجه التحديد الحاجة إلى فروع متعددة، والتوصيل البيني للشبكة الحلقية، والتوسع المتكرر للقدرة - يعتمد المشروع وحدات رئيسية حلقية معدنية مغلقة من النوع HXGN17-12 لنظام توزيع الجهد المتوسط. تستخدم هذه الوحدات تصميم مفتاح فصل الحمل الفراغي، مما يوفر شبكة حلقية موثوقة وتقسيمًا ووظائف حماية طرفية. مواصفات المعدات الرئيسية

الموديل: HXGN17-12 الوحدة الرئيسية الداخلية ذات الجهد المتوسط ​​والمغلقة بالمعدن (RMU)

الجهد المقدر: 12 كيلو فولت (مناسب لشبكات التوزيع 10 كيلو فولت)

التصنيف الحالي: 630A

عنصر الكسر: مفتاح تحميل الفراغ مدمج مع حماية الصمامات الحالية

هيكل الخزانة: مغلق بالمعدن؛ مقصورات بسبار وكابلات مستقلة ؛ قناة مدمجة لتخفيف الضغط

فئة الحماية: IP4X (مقاوم للغبار والرطوبة؛ مناسب للبيئات الصناعية المعقدة)

ميزات السلامة: أقفال ميكانيكية/كهربائية "خمسية الوقاية" شاملة، ومؤشر الخط المباشر، ومؤشر الخطأ، وأقفال التأريض

أوضاع التشغيل: يدعم التوصيل البيني للشبكة الحلقية، وإمدادات الطاقة المقسمة، والتوزيع الطرفي، والنسخ الاحتياطي مزدوج الطاقة

يسلط الضوء على البناء والتطبيق

قدرة شبكة حلقية قوية وإمدادات طاقة مرنة: تسمح بالتكوين المرن لشبكات "سلسلة ديزي" متعددة الأقسام (يدا بيد)؛ يمكن عزل الأخطاء في قسم واحد وإعادة توجيه الطاقة، مما يقلل بشكل كبير من نطاق انقطاع التيار الكهربائي.

أداء مستقر لإطفاء القوس الفراغي: يستخدم مفاتيح تحميل الفراغ التي توفر إمكانات قوية لإطفاء القوس الكهربائي، وعدم القابلية للاحتراق، والتشغيل بدون صيانة؛ يزيل مخاطر تسرب الغاز المرتبطة بمجموعة المفاتيح الكهربائية SF6، مما يضمن السلامة البيئية.

هيكل متين مناسب للبيئات الصناعية: خزانة معدنية مغلقة بالكامل مع معدلات حماية عالية؛ يقاوم بشكل فعال غبار المصنع وتقلبات درجة الحرارة والرطوبة، مما يضمن استقرار العزل على المدى الطويل.

توسيع مريح للسعة: يمكن ربط الخزانات جنبًا إلى جنب بمرونة؛ ويمكن استيعاب الزيادات المستقبلية في الأحمال داخل المنطقة الصناعية من خلال التوسع المباشر دون الحاجة إلى إجراء إصلاح شامل للنظام.

أقفال أمان شاملة "خمسة وقاية": تقضي تمامًا على الحوادث الكهربائية الخطيرة مثل التبديل تحت الحمل، أو فتح الأبواب أثناء التشغيل، أو التأريض العرضي، مما يضمن سلامة عالية أثناء التشغيل والصيانة.

الأداء التشغيلي

تحسين موثوقية مصدر الطاقة بشكل كبير: تمكين العزلة المقطعية وإعادة توجيه الأخطاء؛ ولم تعد الصيانة أو الأعطال تتطلب إغلاق الخط بالكامل، مما يضمن استمرار الإنتاج للمؤسسات داخل المجمع.

تشغيل مستقر وخالي من الأخطاء: يعمل إطفاء القوس الفراغي جنبًا إلى جنب مع هيكل مغلق تمامًا على منع الزحف والوميض والأعطال المرتبطة بالرطوبة، مما يؤدي إلى عدم وجود رحلات غير طبيعية على مدار العام.

إزالة دقيقة وموثوقة للأخطاء: تضمن الحماية المدمجة لمفتاح الصمامات والحمل الإزالة السريعة لأعطال الدائرة القصيرة في المحولات والخطوط الفرعية، مما يحمي المعدات النهائية.

التشغيل والصيانة الآمنة والمريحة: تتميز بوظائف "الوقاية الخمس" الشاملة والتصميم الهيكلي الواضح؛ يتم تحديد مواقع الأخطاء بسهولة، مما يعزز كفاءة الصيانة بشكل كبير ويقلل المخاطر التشغيلية بشكل كبير. يلبي احتياجات توسيع السعة على المدى الطويل: تتميز الخزانة بهيكل قابل للتوسيع يستوعب جذب الأعمال المستقبلية ونمو الأحمال داخل المجمع الصناعي، مع توفير سعة كبيرة لتوزيع الطاقة.

ملخص الحالة

إن HXGN17-12 عبارة عن وحدة رئيسية حلقية من النوع الفراغي (RMU) مصممة خصيصًا للمجمعات الصناعية والمجموعات الصناعية وغرف توزيع الطاقة في المصانع وترقيات شبكة التوزيع الحضرية. على عكس XGN15-12 (الذي يستخدم عزل غاز SF6)، يستخدم هذا النموذج إطفاء القوس الفراغي، ويزيل مخاطر تسرب الغاز، كما أنه صديق للبيئة ولا يحتاج إلى صيانة. بالمقارنة مع مجموعة المفاتيح الكهربائية المكسوة بالمعدن من سلسلة KYN28، فهي توفر تكاليف أقل، ومساحة أصغر، وقدرة فائقة على التكيف لتكوينات الشبكة الحلقية، مما يجعلها الخيار الأمثل والفعال من حيث التكلفة لأنظمة توزيع الشبكات الحلقية عالية الموثوقية التي تتطلب دوائر متعددة وقدرات تقسيم في المناطق الصناعية.
