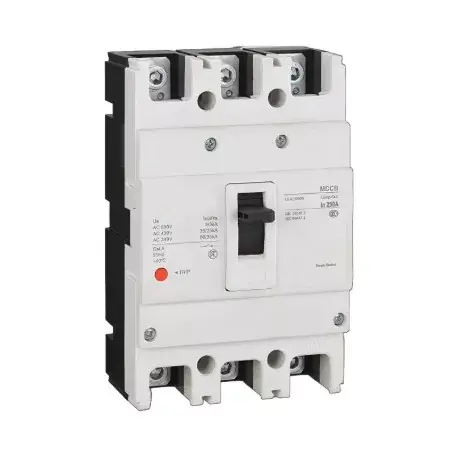

قواطع دوائر الحالة المصبوبة

في سيناريوهات مثل خطوط كهرباء المصنع وبناء توزيع الطاقة ذات الجهد المنخفض، فإن قواطع الدائرة الصغيرة العادية لها عيوب واضحة: قدرتها على القطع ضعيفة، وغير قادرة على قطع تيارات الدائرة القصيرة الكبيرة، والتي يمكن أن تؤدي بسهولة إلى توسيع الأعطال؛ قدرتها صغيرة، وغير قادرة على تلبية متطلبات الحمل للخطوط الكبيرة ذات الجهد المنخفض، وغير قادرة على حماية سلامة الخطوط والمعدات بشكل فعال. بمجرد أن تواجه الخطوط حملاً زائدًا أو دوائر قصيرة، فمن المحتمل جدًا أن تتسبب في حروق الخطوط، وتلف المعدات، وحتى إثارة مخاطر السلامة. تم تطوير قاطع الدائرة المقولب خصيصًا لحماية الخطوط الكبيرة ذات الجهد المنخفض، والتعويض الشامل عن أوجه القصور في قواطع الدائرة الصغيرة، وبناء خط دفاع آمن لتوزيع الطاقة ذات الجهد المنخفض.

ما هي المزايا الأساسية لقواطع الدائرة المقولبة؟

يركز هذا المنتج على المتطلبات الأساسية لحماية خطوط الجهد المنخفض ويخلق ميزة متباينة. تم تصميم كل ميزة خصيصًا لمعالجة نقاط الضعف العملية في الاستخدام، وموازنة أداء الحماية وسهولة الاستخدام. إنها مناسبة لمختلف سيناريوهات توزيع الجهد المنخفض.

حماية مزدوجة من الحمل الزائد وقصر الدائرة، وبناء خط دفاع آمن للمعدات: يتميز بوظائف دقيقة للكشف عن الحمل الزائد وقصر الدائرة. عندما يكون هناك خطأ في التحميل الزائد أو قصر الدائرة في خط الجهد المنخفض، فإنه يمكن فصل الدائرة تلقائيًا وبسرعة، مما يمنع بشكل فعال احتراق الخط وتلف المعدات، وتجنب توسيع الخطأ، وتوفير حماية شاملة لسلامة خطوط الجهد المنخفض والمعدات الكهربائية. إنها مناسبة لخطوط كهرباء المصانع والمحركات والسيناريوهات الأخرى ذات متطلبات الحماية العالية.

قدرة كسر عالية، فصل خطأ أكثر موثوقية: يمكن أن تصل قدرة القطع إلى 25KA إلى 50KA، وهو ما يتجاوز بكثير قواطع الدائرة الصغيرة العادية. يمكنه بسهولة فصل تيارات الدائرة القصيرة الكبيرة. حتى في حالة حدوث خطأ شديد في الدائرة القصيرة، يمكنه قطع الدائرة بسرعة، مما يمنع انتشار القوس وتوسع الخطأ، مما يضمن السلامة العامة لنظام توزيع الجهد المنخفض، ومناسب لمختلف سيناريوهات الخطوط الكبيرة ذات الجهد المنخفض.

حجم صغير، مساحة توفير، مناسبة لخزائن التوزيع المختلفة: على الرغم من قدرتها الكبيرة وأداء الحماية القوي، فإن التصميم العام مضغوط، بحجم صغير ومساحة أرضية صغيرة. لا يتطلب شغل مساحة كبيرة ويمكن أن يناسب تمامًا سيناريوهات التثبيت المختلفة مثل صناديق التوزيع وخزائن التحكم. لا حاجة لتوسيع حجم الخزانة، مما يوفر مساحة التثبيت والتكاليف.

التثبيت القياسي، والنشر السريع، وتوفير الوقت: اعتماد تصميم تركيب السكك الحديدية القياسية، يمكن تثبيته مباشرة على القضبان القياسية. عملية التثبيت بسيطة ومريحة، بدون عمليات معقدة، ويمكن إكمال التثبيت والنشر بسرعة، مما يوفر بشكل كبير وقت التثبيت وتكاليف العمالة، ويحسن كفاءة البناء لنظام توزيع الجهد المنخفض.

المواصفات الفنية

التصميم التفصيلي

تم تصميم كل جانب من جوانب تصميم Junray Electrical لتلبية الاحتياجات الفعلية لحماية دائرة الجهد المنخفض، وتحقيق التوازن بين الموثوقية والتطبيق العملي لضمان التشغيل المستقر للمعدات على المدى الطويل. يتميز قاطع الدائرة المقولب بوظائف الحماية من الحمل الزائد والدائرة القصيرة عالية الأداء، مع استجابة سريعة وحماية دقيقة، مما يجعله أكثر موثوقية من قواطع الدائرة البلاستيكية العادية؛ إنه ذو تصميم عالي الكسر، مع قدرة كسر تفوق تلك الموجودة في العلب البلاستيكية العادية، وقادر على التعامل مع تيارات الدائرة القصيرة الكبيرة بسهولة.

إنها مجهزة بنظام إطفاء القوس المخصص، والذي يمكنه إطفاء الأقواس بسرعة ومنع تفريغ القوس، مما يزيد من تعزيز السلامة التشغيلية؛ إنها تستخدم آلية تشغيل موثوقة، مع إجراءات فتح وإغلاق دقيقة وموثوقة، ومعدل فشل منخفض جدًا، مما يضمن تشغيلًا مستقرًا على المدى الطويل؛ يسمح تصميم التثبيت الموحد الخاص به بالتركيب السهل في صناديق التوزيع وخزائن التحكم، مما يجعل التثبيت والصيانة اللاحقة أكثر ملاءمة.

السيناريوهات القابلة للتطبيق

بفضل أداء الحماية الموثوق به والحجم الصغير والتركيب المريح، فإن قاطع الدائرة المقولب قابل للتطبيق على نطاق واسع في سيناريوهات توزيع الطاقة ذات الجهد المنخفض المختلفة، ليصبح المكون الأساسي لحماية خط الجهد المنخفض. في سيناريوهات توزيع الطاقة ذات الجهد المنخفض في المصنع، فهي مناسبة لخطوط الجهد المنخفض وخطوط الكهرباء في المصنع، مما يحافظ على سلامة إنتاج الكهرباء في المصنع؛ وفي بناء سيناريوهات توزيع الطاقة ذات الجهد المنخفض، فهي مناسبة لبناء خطوط الجهد المنخفض، مما يضمن سلامة استخدام الكهرباء أثناء البناء واستخدامها لاحقًا في المباني؛ في سيناريوهات حماية المحرك، فهو مناسب للتحميل الزائد وحماية الدائرة القصيرة للمحركات المختلفة، مما يمنع تلف المحرك؛ وفي سيناريوهات توزيع الطاقة ذات الجهد المنخفض في المجتمع، فهي مناسبة لخطوط الجهد المنخفض في المجتمع، مما يضمن سلامة استخدام الكهرباء في الحياة اليومية للمقيمين.

اقتراحات الصيانة

لضمان التشغيل المستقر على المدى الطويل لقواطع الدائرة المقولبة والاستفادة الكاملة من وظيفتها الوقائية، مع تقليل تكاليف التشغيل والصيانة، استنادًا إلى سيناريوهات الاستخدام الفعلي لتوزيع الطاقة ذات الجهد المنخفض، يتم تقديم اقتراحات الصيانة التالية.

1. التنظيف والفحص المنتظم: قم بتنظيف السطح والداخل لقاطع الدائرة كل ربع سنة، وقم بإزالة الغبار والحطام لمنع تراكم الغبار من التأثير على تبديد الحرارة والأداء التشغيلي؛ افحص مظهر قاطع الدائرة الكهربائية وتحقق مما إذا كان الغلاف تالفًا أو مفككًا. إذا كان هناك أي ضرر، فاستبدله على الفور لمنع تدهور أداء العزل.

2. فحص آلية التشغيل: قم بفحص آلية التشغيل مرة كل ستة أشهر. قم بفتح وإغلاق قاطع الدائرة يدويًا للتحقق مما إذا كانت العملية مرنة وموثوقة، وما إذا كان هناك أي تشويش أو ضوضاء غير طبيعية. في حالة حدوث أي خلل، قم باستكشاف الخلل وإصلاحه على الفور لضمان إمكانية فصل الدائرة بسرعة في حالة حدوث عطل، وبالتالي ضمان التشغيل الطبيعي لوظيفة الحماية.

3. اختبار أداء الحماية: قم بإجراء اختبار على أداء الحماية من الحمل الزائد والدائرة القصيرة لقاطع الدائرة مرة واحدة في السنة. تحقق مما إذا كانت معلمات الحماية تلبي المعايير لضمان الحماية الدقيقة ومنع فشل الحماية بسبب انحرافات المعلمات، مما قد يؤدي إلى الفشل في قطع الدائرة المعيبة في الوقت المناسب.

4. صيانة نظام إطفاء القوس الكهربائي: فحص نظام إطفاء القوس الكهربائي سنوياً. تحقق مما إذا كانت غرفة إطفاء القوس تالفة أو بها غبار متراكم. إذا كان هناك غبار متراكم، قم بتنظيفه على الفور. في حالة تلف غرفة إطفاء القوس، استبدلها على الفور لمنع توليد القوس الكهربائي وضمان فصلها بشكل آمن.

الشراء الفوري

بالنسبة لمختلف سيناريوهات توزيع الطاقة ذات الجهد المنخفض مثل المصانع والمباني والمناطق السكنية، فإن قاطع الدائرة المقولب هو الخيار الأفضل لاستبدال قواطع الدائرة الصغيرة وضمان سلامة الخطوط. يتم توفير هذا المنتج مباشرة من شركة Junray Electrical، ويتميز بحماية موثوقة، وقدرة كسر قوية، وحجم صغير، وسهولة التركيب، ودعم التخصيص. إنه يعالج بشكل مثالي مسألة الحماية غير الكافية التي توفرها قواطع الدائرة الصغيرة. اتصل بنا على الفور لتأمين هذه المعدات الأساسية لحماية خطوط الجهد المنخفض، وبناء خط دفاع قوي للسلامة لنظام توزيع الجهد المنخفض، وتجنب تلف المعدات ومخاطر السلامة، ومساعدة المشاريع المختلفة على المضي قدمًا بأمان وكفاءة!

نظرة عامة على المشروع التحديثي

I. الملف الشخصي للمشروع

يتضمن هذا المشروع ترقية نظام توزيع الطاقة لورشة التصنيع الدقيقة. يضم المرفق العديد من أدوات الآلات CNC عالية الطاقة، وضواغط الهواء، والمعدات الهيدروليكية، ووحدات القيادة ذات التردد المتغير، التي تشكل أحمالًا صناعية تتميز بالتشغيل الثقيل، والارتفاعات العالية التأثير، ودورات البدء والتوقف المتكررة. تستخدم الدوائر الصادرة ذات الجهد المنخفض الأصلية قواطع الدوائر المصغرة القياسية (MCBs). نظرًا لقدرتها المنخفضة على الكسر، والقدرة المحدودة على تحمل التيار، والافتقار إلى الحماية الانتقائية، فقد حدثت مشكلات مثل التعثر المزعج، والتعثر غير الانتقائي (تعثر القواطع الأولية)، وانتشار الأخطاء، مما أدى إلى تعطيل الإنتاج المستمر بشدة.

لتعزيز قدرة تحمل الدائرة القصيرة لنظام توزيع الطاقة، وتنفيذ الحماية الانتقائية الهرمية، والقضاء على انقطاع التيار الكهربائي غير الانتقائي، وضمان سلامة المعدات، تم تحديث جميع دوائر الطاقة الرئيسية ودوائر المعدات عالية الطاقة في ورشة العمل بقواطع دوائر مقولبة (MCCBs). تعمل هذه بمثابة مفاتيح الحماية الأساسية للمعدات الطرفية عالية الطاقة، وبالتالي تحسين نظام حماية توزيع الجهد المنخفض الهرمي للمحطة.

ثانيا. قضايا ما قبل التحديثية

قدرة كسر غير كافية ومخاطر الإرهاق: تتمتع MCBs القياسية بقدرات منخفضة على كسر دائرة القصر، مما يشكل خطرًا كبيرًا لانفجار المفتاح واستئصال التلامس أثناء أحداث دائرة القصر المفاجئة.

التعثر المتكرر للإزعاج: تيارات التدفق العالية أثناء بدء تشغيل المحرك تتجاوز قدرة MCBs على تحمل التيارات المفاجئة اللحظية، مما يؤدي إلى التعثر المتكرر وتعطل الإنتاج.

الافتقار إلى الانتقائية والتعثر الشديد غير الانتقائي: تؤدي الأخطاء على مستوى المحطة إلى تشغيل الكسارة الرئيسية مباشرة، مما يتسبب في انقطاع التيار الكهربائي عبر المنطقة بأكملها وتوسيع نطاق الخطأ بشكل غير ضروري.

عدم كفاية القدرة على حمل التيار وارتفاع درجة الحرارة الشديد: تعمل المعدات عالية الطاقة بحمولة كاملة لفترات طويلة، مما يتسبب في ارتفاع درجة حرارة MCBs بسبب التحميل الزائد لفترة طويلة وخلق خطر نشوب حريق.

الافتقار إلى المراقبة الذكية وصعوبة التشغيل والصيانة: تفتقر المحولات القديمة إلى ردود الفعل على الأخطاء وقدرات التحذير الحالية، مما يجعل من المستحيل توقع الحمل الزائد للمعدات أو المخاطر المرتبطة بالتقادم.

ثالثا. خطة تكوين المعدات

استنادًا إلى قدرة المعدات الثقيلة في الورشة ومتطلبات الحماية الهرمية لتوزيع الجهد المنخفض، تم اعتماد MCCBs الذكية لجميع دوائر الطاقة العالية وفروع التوزيع التي تتجاوز 75 كيلوواط. توفر هذه القواطع حماية على ثلاث مراحل - تأخير لفترة طويلة (الحمل الزائد)، وتأخير لفترة قصيرة (ماس كهربائى)، ورحلة فورية - مما ينشئ نظامًا للتنسيق الانتقائي بين أجهزة الحماية من المنبع والمصب. مواصفات المعدات الرئيسية

اسم الجهاز: MCCB (قاطع الدائرة المقولب) – النوع الذكي

الفولطية المقدرة: نظام توزيع الطاقة ثلاثي الطور ذو الجهد المنخفض 400 فولت

التصنيف الحالي: تكوين متدرج من 100 أمبير إلى 400 أمبير، مناسب للدوائر ذات معدلات الطاقة المختلفة

قدرة كسر الدائرة القصيرة: 25kA–50kA؛ قدرة عالية على تحمل ماس كهربائي، ومناسبة لظروف زيادة ماس كهربائى الصناعية

خصائص الحماية: حماية ثلاثية المراحل (التحميل الزائد بتأخير طويل، وقصر الدائرة القصيرة، والحماية الفورية)

التكوين الوظيفي: جهات اتصال مساعدة اختيارية، رحلة تحويلة، اتصال عن بعد، مراقبة التيار/درجة الحرارة، وإنذارات الأخطاء

المزايا الهيكلية: غلاف مقاوم للهب، وصلات مقاومة لدرجات الحرارة العالية، وقدرة قوية على إطفاء القوس، ومقاومة الاهتزاز والتأثير

منطق الحماية: يحقق التنسيق الانتقائي بين الأجهزة الأولية والنهائية؛ لا تؤدي الأخطاء في نهاية التحميل إلى تشغيل قواطع المنبع أو توسيع نطاق انقطاع التيار الكهربائي

رابعا. أبرز مميزات التطبيق التحديثي

قدرة كسر عالية، منع الإرهاق: قدرة كسر MCCB تتجاوز بكثير قدرة قواطع الدائرة المصغرة القياسية (MCBs)؛ فهو يزيل على الفور أخطاء الدائرة القصيرة، مما يمنع استئصال التلامس وحوادث انفجار التبديل.

الحماية الانتقائية، منع انتشار الخطأ: من خلال إعدادات التأخير القصير، فإنه يتطابق تمامًا مع منطق التشغيل للقواطع العلوية والسفلية؛ الأعطال في نهاية الحمل تسافر فقط إلى الدائرة المحددة، دون التأثير على الدائرة الرئيسية أو المعدات الأخرى.

يقاوم التيارات المفاجئة، لا يسبب أي إزعاج: غير حساس لتيارات بدء تشغيل المحرك، مما يحل مشكلة التعثر المزعج أثناء بدء تشغيل المعدات.

مستقر تحت الأحمال الثقيلة، والحد الأدنى من ارتفاع درجة الحرارة: يتميز بمسارات موصلة عالية السعة واتصالات ممتازة؛ يعمل بكامل طاقته لفترات طويلة دون ارتفاع درجة الحرارة أو التدهور، وهو مناسب للإنتاج الصناعي المستمر لمدة 24 ساعة.

إدارة التشغيل والصيانة الذكية: يمكن للنماذج الذكية نقل إشارات التيار ودرجة الحرارة والخطأ، مما يتيح المراقبة عن بعد والإنذار المبكر بالأخطاء، وبالتالي تعزيز مستوى الإدارة الذكية لتوزيع الطاقة.

V. النتائج التشغيلية بعد التعديل التحديثي

يحل تمامًا مشكلة التعثر في المنبع: يضمن منطق الحماية المتدرج الدقيق عدم انقطاع التيار الكهربائي على نطاق واسع على مدار العام؛ ويتم عزل العيوب عند نقطة المنشأ المحددة، مما يضمن استمرارية الإنتاج.

لا يوجد أي إزعاج أثناء بدء تشغيل المعدات: يقاوم بشكل مثالي تيارات بدء تشغيل المحرك؛ تبدأ المعدات وتتوقف بسلاسة دون أي إيقاف تشغيل غير مبرر. القضاء على مخاطر السلامة الكهربائية: يعمل العزل السريع والدقيق لأعطال الدائرة القصيرة والحمل الزائد على التخلص من المخاطر مثل ارتفاع درجة الحرارة والحرائق وتآكل التلامس، مما يعزز السلامة الكهربائية لورشة العمل بشكل كبير.

تحسين كبير في كفاءة التشغيل والصيانة: يمكن تحديد الأخطاء بدقة ومراقبتها عن بعد، مما يلغي الحاجة إلى استكشاف الأخطاء وإصلاحها على مستوى كل دائرة على حدة وتقليل وقت الصيانة بنسبة تزيد عن 80%.

استقرار نظام توزيع الطاقة المعزز: نظام حماية شامل للجهد المنخفض يتوافق تمامًا مع مواصفات التصميم ومعايير القبول لتوزيع الطاقة الصناعية للخدمة الشاقة.

سادسا. ملخص الحالة

تعمل MCCBs (قواطع الدائرة المقولبة) كأجهزة حماية مهمة للدوائر الصناعية شديدة التحمل، وفروع توزيع الطاقة في المصانع، والمعدات عالية الطاقة، والخطوط الرئيسية لتوزيع الطاقة التجارية. بالمقارنة مع قواطع الدائرة المصغرة القياسية (MCBs)، فهي توفر قدرة كسر فائقة، وقدرة أعلى على حمل التيار، وإعدادات حماية قابلة للتعديل، ودعم التنسيق الانتقائي، ومقاومة الصدمات ودرجات الحرارة المرتفعة. إنها مكونات أساسية لمنع مشكلات مثل التعثر غير الانتقائي (تعثر القواطع الأولية)، وانتشار الأخطاء، واحتراق المعدات، وتستخدم على نطاق واسع في المفاتيح الكهربائية ذات الجهد العالي/المنخفض، وخزائن توزيع الطاقة، ومراكز التحكم المركزية (MCC)، ومرفقات التوزيع الخارجية.
