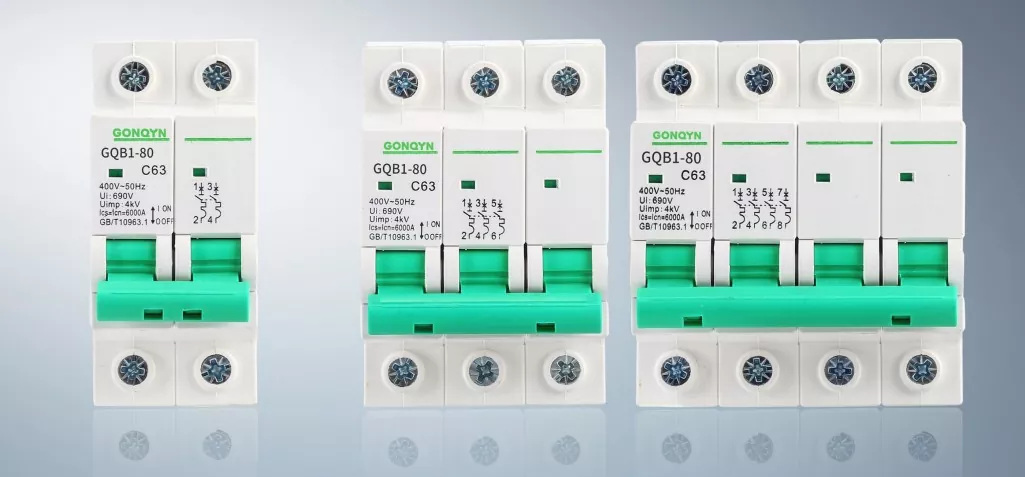

قواطع دوائر مصغرة

هل مازلت تستخدم مفتاح السكين القديم؟ عندما يحدث قصر في الدائرة الكهربائية أو يتم تحميلها بشكل زائد، لا يمكن فصلها تلقائيًا ولا يمكنها إلا أن تراقب بلا حول ولا قوة عندما تسخن الأسلاك، ويذوب العزل، بل ويتسبب في نشوب حريق. وفي أطراف المنازل أو المكاتب أو المصانع، تشكل هذه الحالة "غير المحمية" خطرًا كبيرًا على السلامة.

تم تصميم قاطع الدائرة الكهربائية المصغر من Junray Electrical خصيصًا لمعالجة هذه المشكلة. إنه يحل محل مفتاح السكين التقليدي ويعمل بمثابة "الحارس الذكي" للدائرة. بمجرد اكتشاف تيار غير طبيعي (مثل الحمل الزائد أو ماس كهربائى)، فإنه سوف ينطلق تلقائيًا في وقت قصير للغاية، مما يؤدي إلى قطع مصدر الطاقة. وهذا لا يحمي المعدات الكهربائية باهظة الثمن فحسب، بل يمنع أيضًا احتراق الدائرة وحوادث الصدمات الكهربائية، مما يبني خط دفاع قوي من أجل سلامتك وسلامة عائلتك.

حماية دقيقة وتصميم مضغوط للغاية

تكمن القدرة التنافسية الأساسية لقواطع الدائرة المصغرة في خصائص التعثر الدقيقة والتصميم المعياري:

آلية الحماية المزدوجة: مكونات التعثر الحراري والمغناطيسي المدمجة. يعتبر التعثر الحراري مسؤولاً عن التعامل مع الأحمال الزائدة على المدى الطويل لمنع ارتفاع درجة حرارة الخط؛ التعثر المغناطيسي هو المسؤول عن التعامل مع الدوائر القصيرة اللحظية وقطع العطل بسرعة. ويضمن الجمع بين الاثنين سلامة الخط بشكل شامل.

مساحة صغيرة للغاية وموفرة للمساحة: تم تصميمها خصيصًا لتوزيع الطاقة الطرفية، وهي صغيرة الحجم جدًا. يمكن تركيبه بسهولة في صناديق التوزيع القياسية PZ30، حيث يشغل مساحة صغيرة جدًا، مما يسمح لك بترتيب المزيد من الدوائر في صندوق التوزيع المحدود وحل مشكلة المساحة المزدحمة بشكل مثالي.

فعالة من حيث التكلفة للغاية: بالمقارنة مع قواطع الدائرة ذات الغلاف البلاستيكي باهظة الثمن، فإن سعر قاطع الدائرة الصغيرة مفيد للغاية. بالنسبة لحماية الخط الطرفي، فهو يوفر الأداء المناسب تمامًا، مما يسمح لك بالحصول على حماية أمان من الدرجة الصناعية دون إنفاق مبلغ كبير من المال، مما يقلل بشكل كبير من تكاليف المشروع.

ضمان الجودة في Junray Electrical

باعتبارها شركة مصنعة محترفة تتمتع بخبرة فنية عميقة، تلتزم شركة Junray Electrical بشكل صارم بالمعايير الوطنية لقواطع الدائرة الصغيرة في إنتاجها. تم تجهيز مصنعنا بخطوط تجميع آلية ومختبرات اختبار متقدمة، مما يضمن أن كل منتج يمكنه تحمل الاختبارات الصارمة.

يتميز قاطع الدائرة المصغر هذا بآلية تشغيل موثوقة، مع إحساسات مميزة بالفتح والإغلاق. لديها معدل فشل منخفض للغاية. يخضع كل قاطع دائرة لتصحيح أخطاء التشغيل، واختبارات الفتح والإغلاق، واختبارات خصائص الحماية قبل مغادرة المصنع، مما يضمن استقراره وموثوقيته حتى في ظل قدرة كسر تتراوح من 6 كيلو أمبير إلى 10 كيلو أمبير. سواء كان الأمر يتعلق بالتشغيل المتكرر أو الأعطال المفاجئة، فإنه يمكنه التعامل معها بهدوء ويوفر لك ضمانًا دائمًا للسلامة.

المواصفات الفنية

السيناريوهات القابلة للتطبيق

توزيع الطاقة المنزلية: حماية لدوائر الإضاءة والمقابس لمنع ارتفاع درجة حرارة الأجهزة المنزلية.

المكتب / المجتمع: دوائر مكيفات الهواء والمعدات المكتبية لضمان إمدادات الكهرباء اليومية.

محطات المصنع: حماية المعدات الصغيرة ودوائر التحكم لتحقيق الاستقرار في الإنتاج.

دراسة حالة التجديد

I. نظرة عامة على المشروع

يتضمن هذا المشروع تحسين وتجديد السلامة الكهربائية للوحدات السكنية والمحلات التجارية على مستوى الشارع داخل مجمع سكني قديم. يغطي النطاق أنظمة توزيع الطاقة الطرفية، بما في ذلك توزيع دخول الخدمات السكنية، وإضاءة الممرات المشتركة، ودوائر مقابس المتاجر، ودوائر طاقة تكييف الهواء، ودوائر إضاءة الطوارئ. تعتمد المفاتيح الطرفية الحالية بشكل كبير على مفاتيح السكين القديمة وقواطع الدائرة المصغرة العامة (MCBs). وشملت المشكلات الاختيار العشوائي للنموذج، ومنحنيات التعثر غير المتطابقة، والفشل في التعثر أثناء الأحمال الزائدة أو الدوائر القصيرة، والتعثر المتكرر المزعج، ومخاطر الحريق الناجمة عن الأسلاك الخاطئة. كانت تعديلات الأسلاك غير المصرح بها والأحمال الزائدة شائعة؛ أثناء ذروة الاستخدام في الصيف، كثيرًا ما تقع حوادث مثل ارتفاع درجة حرارة الأسلاك والعزل المخفف وحرائق المقابس، مما يشكل مخاطر شديدة للإصابة بالصدمات الكهربائية والحرائق الكهربائية والفشل في تلبية معايير السلامة الكهربائية للمباني المدنية.

لتوحيد حماية التوزيع الطرفي، والقضاء على مخاطر الحرائق الكهربائية، وضمان سلامة المستخدم، تم استبدال جميع الوحدات الحالية بقواطع دوائر مصغرة متوافقة مع المعايير (MCBs). تم تنفيذ الاختيار الدقيق بناءً على أنواع دوائر محددة - الإضاءة والمقابس والطاقة - لضمان حماية دقيقة من الحمل الزائد والدائرة القصيرة، وبالتالي توحيد نظام أمان توزيع الطاقة الطرفية بشكل كامل.

ثانيا. قضايا ما قبل التجديد

فشل المفاتيح العامة والرفض المتكرر للتعثر: فشلت قواطع الدائرة القديمة دون المستوى المطلوب في تلبية معايير أداء التعثر المغناطيسي والحراري؛ لم تتعثر خلال دوائر كهربائية قصيرة أو أحمال زائدة شديدة، مما يؤدي مباشرة إلى احتراق الأسلاك والحرائق.

الاختيار العشوائي وعدم فصل الدائرة: تشترك الإضاءة والمقابس ومكيفات الهواء في نفس المفتاح دون حماية منفصلة؛ تسبب خطأ في دائرة واحدة في انقطاع التيار الكهربائي بالكامل عن الوحدة بأكملها، مما يجعل استكشاف الأخطاء وإصلاحها أمرًا صعبًا.

منحنيات التعثر غير المتطابقة والتعثر المتكرر المزعج: تم استخدام منحنيات "النوع ب" القياسية لأحمال الطاقة؛ تسببت تيارات بدء تشغيل المحرك في حدوث إزعاج متكرر، مما أدى إلى تعطيل الاستخدام العادي للطاقة.

تقادم المحولات وارتفاع درجة حرارتها وسوء الاتصال: تسببت جهات الاتصال المؤكسدة والوصلات غير الثابتة في المحولات القديمة في ارتفاع مفرط في درجة الحرارة أثناء التشغيل الكامل لفترة طويلة، مما أدى إلى تفحيم صندوق التوزيع وروائح قوية.

الافتقار إلى الحماية المتدرجة وانخفاض مستويات الأمان: إن عدم وجود حماية دقيقة لمحطة MCB يعني أن الأعطال تؤثر بشكل مباشر على المفاتيح الأولية، مما يتسبب بسهولة في "التعثر المتعاطف" (تعثر القواطع الأولية) وانقطاع التيار الكهربائي على نطاق واسع.

ثالثا. خطة تكوين المعدات

وفقًا لمعايير توزيع الطاقة الطرفية وخصائص الحمل المحددة للإضاءة ومنافذ المقابس ومعدات الطاقة، يستخدم هذا المشروع قواطع دوائر مصغرة موحدة (MCBs). وتتوافق هذه العناصر بدقة مع منحنيات التعثر من النوع B وC لتحقيق حماية محسنة ومتعددة المستويات على المستوى الطرفي.

مواصفات المعدات الأساسية

نوع الجهاز: قاطع الدائرة المصغرة (MCB) - قياسي للتطبيقات السكنية والتجارية

الفولطية المقدرة: التيار المتناوب 220 فولت/380 فولت ؛ متوافق مع جميع الدوائر الطرفية ذات الجهد المنخفض

التقييمات الحالية: خيارات تم تكوينها بدقة (10A، 16A، 20A، 25A، 32A، 63A)

منحنيات التعثر: النوع B (أحمال الإضاءة/المقاومة)؛ النوع C (المقابس، ومكيفات الهواء، وأحمال الطاقة الحثية)

آلية الحماية: هيكل حماية مزدوج يتميز بالتعثر الحراري للحمل الزائد والتعثر الكهرومغناطيسي لحماية الدائرة القصيرة

الميزات الهيكلية: حجم صغير، تركيب معياري للسكك الحديدية DIN، أداء كسر حساس، وغطاء مقاوم للهب

تكوين الدائرة: دوائر منفصلة للإضاءة والمقابس العامة ومكيفات الهواء والمعدات عالية الطاقة

تحديد موضع الطبقة: حماية طرفية في المرحلة النهائية لمنع احتراق أسلاك ومعدات الخط النهائي، فضلاً عن الحرائق الكهربائية

رابعا. يسلط الضوء على البناء والتطبيق

حماية دقيقة للدائرة وعزل الأعطال: تضمن حماية الدائرة المستقلة للإضاءة والمقابس ومعدات الطاقة أن أي خلل في دائرة واحدة يؤدي إلى انتقال هذا القاطع المحدد فقط دون التأثير على مصدر الطاقة لبقية المبنى، مما يسهل استكشاف الأخطاء وإصلاحها والصيانة.

منحنيات مطابقة الأحمال تمنع التعثر المزعج والفشل في الرحلة: توفر قواطع الإضاءة من النوع B مقاومة عالية للتداخل، بينما تتحمل قواطع النوع C لأحمال الطاقة الزيادات المفاجئة في بدء التشغيل؛ يؤدي هذا إلى حل المشكلات الشائعة بشكل فعال مثل التعثر المتكرر أو الفشل في التعثر أثناء الأعطال.

آلية التعثر المزدوج لحماية حساسة وموثوقة: يوفر التعثر الحراري حماية متأخرة ضد الأحمال الزائدة الخفيفة، بينما يوفر التعثر الكهرومغناطيسي حماية فورية ضد الدوائر القصيرة المفاجئة، ويتعامل بفعالية مع سيناريوهات الأعطال المختلفة.

مثبطات اللهب ومقاومة للانفجار لتحقيق مستوى عالٍ من السلامة: يمنع غلاف مثبطات اللهب عالي الجودة وشبكات إطفاء القوس الداخلية النيران أو الانفجارات أثناء أعطال الدائرة القصيرة، مما يزيل خطر نشوب حريق داخل صندوق التوزيع.

تركيب وحدات لسهولة التشغيل والصيانة: يضمن التصميم القياسي لسكة DIN تخطيطًا أنيقًا ووضع علامات واضحة، مما يجعل الصيانة المستقبلية وتوسيع النظام واستبدال المكونات أمرًا مريحًا للغاية. V. النتائج التشغيلية بعد التعديل التحديثي

القضاء التام على مخاطر الحرائق الكهربائية: يؤدي التعثر الدقيق استجابةً للأحمال الزائدة والدوائر القصيرة إلى منع ارتفاع درجة الحرارة واحتراق العزل وحرائق المقابس.

تحسين استقرار الطاقة بشكل كبير: تضمن مطابقة الحمل المُحسّنة عدم حدوث أي تعثر مزعج، أو ارتفاع درجة حرارة المفتاح، أو الانحناء الناتج عن التوصيلات غير الثابتة.

عزل دقيق للأخطاء: تؤدي الأعطال في دائرة واحدة إلى انقطاع الطاقة عن هذه الدائرة فقط، مما يضمن إمداد الطاقة دون انقطاع للآخرين ويعزز تجربة المستخدم بشكل كبير.

توزيع الطاقة الطرفية الموحد: تمنع الحماية الهرمية الواضحة (أعلى/أسفل) التعثر غير الانتقائي أو الفشل في التعثر، مع الامتثال الكامل لمعايير الحماية المتدرجة للجهد المنخفض.

القبول الناجح للسلامة الكهربائية: تجزئة الدوائر المنطقية، واختيار المعدات المناسبة، وآليات الحماية الحساسة تضمن الاستكمال الناجح لترقية النظام الكهربائي للمجمع السكني القديم.

سادسا. ملخص الحالة

تعد قواطع الدائرة المصغرة (MCBs) من أكثر أجهزة الحماية أهمية واستخدامًا على نطاق واسع والأساسية في الطرف الطرفي لأنظمة توزيع الطاقة ذات الجهد المنخفض. وهي مصممة خصيصًا لحماية الإضاءة والمقابس ودوائر الطاقة الصغيرة في البيئات السكنية والتجارية والصناعية. التمييز المقارن: MCB (حماية المحطة الطرفية) → MCCB (حماية الفرع) → ACB (حماية الخط الوارد الرئيسي). بفضل حجمها الصغير، واستجابتها الحساسة، والتحكم في الدوائر الحبيبية، تعمل MCBs كخط دفاع نهائي في منع الحرائق الكهربائية على مستوى المحطة الطرفية وضمان السلامة الشخصية؛ فهي عنصر قياسي أساسي في جميع مشاريع توزيع الطاقة المدنية والصناعية.

لماذا تختار Junray الكهربائية؟

إن اختيار شركة Junray Electrical ليس مجرد اختيار مورد؛ إنه اختيار شريك أمان موثوق به. لدينا فريق محترف مكون من 50 شخصًا، بما في ذلك 5 مهندسي عروض أسعار بدوام كامل، والذين يمكنهم تزويدك بخدمات مخصصة سريعة ودقيقة.

ونعد بتقديم استجابة سريعة عالمية 7 × 24 ساعة. إذا كنت تبحث عن قاطع دائرة مصغر يمكنه حماية الخطوط الطرفية والامتثال لمعايير السلامة، فلا تتردد بعد الآن. اتصل بنا على الفور للحصول على استشارة فنية وعروض أسعار مجانية، ودع شركة Junray Electrical تقوم ببناء نظام توزيع طاقة آمن ومستقر وفعال لك.

التعليمات

سؤال: ما هي الاختلافات بين قواطع الدائرة المصغرة وقواطع الدائرة البلاستيكية؟

الإجابة: تكمن الاختلافات الرئيسية في الحجم وسيناريوهات التطبيق. قاطع الدائرة المصغر أصغر حجمًا ومناسب للتركيب على قضبان صندوق التوزيع. يتم استخدامه بشكل رئيسي لحماية الخطوط الطرفية (مثل الإضاءة المنزلية والمقابس)، وهو أرخص في السعر. في حين أن قاطع الدائرة ذو الغلاف البلاستيكي أكبر حجمًا ويستخدم بشكل أساسي لحماية الخطوط الرئيسية. من أجل الحماية الطرفية، يعد استخدام قاطع الدائرة المصغرة هو الخيار الأكثر اقتصادا ومعقولا.

سؤال: هل يمكن تخصيص قاطع الدائرة هذا؟

الجواب: نعم يمكن ذلك. يمكننا تخصيص التيار المقنن (6A - 63A)، وسعة القطع (6kA - 10kA)، ورقم القطب (1P - 4P) وفقًا لمتطلباتك المحددة، لتلبية احتياجات حماية خطك الطرفي بشكل مثالي.

سؤال: هل تركيب قاطع الدائرة هذا معقد؟

الجواب: نحن نعتمد تصميم تركيب السكك الحديدية الموحد. ما عليك سوى إدخاله في السكة القياسية لصندوق التوزيع وتوصيل الخطوط الواردة والصادرة. ليست هناك حاجة إلى أدوات معقدة، مما يقلل بشكل كبير من وقت البناء.
