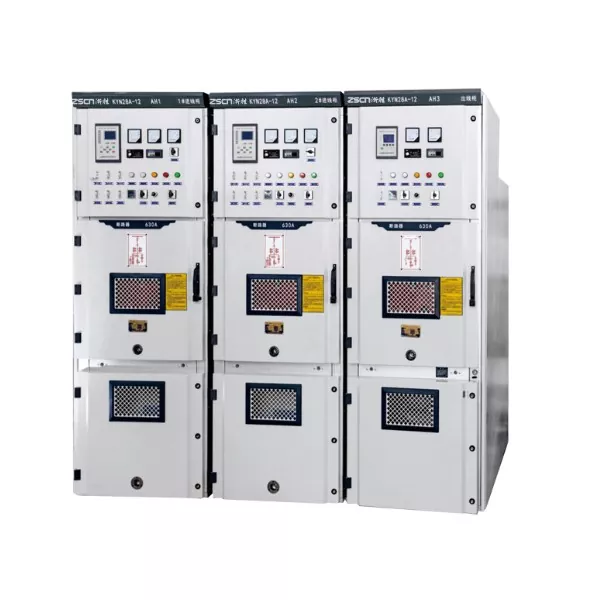

KYN28-24 مجموعة المفاتيح الكهربائية المغلقة بالمعدن

إن مجموعة المفاتيح الكهربائية المغلقة بالمعدن KYN28-24 AC عبارة عن مجموعة مفاتيح كهربائية مغلقة بالمعدن قابلة للسحب ومدرعة تم تطويرها خصيصًا من قبل شركة Junray Electrical لشبكة الطاقة بقدرة 20 كيلو فولت. إنه يتغلب على قيود الخزانات التقليدية متوسطة التركيب بجهد 12 كيلو فولت والتي لا يمكن تكييفها مع نظام الجهد الكهربي 20 كيلو فولت. مع الجهد الكهربي المقدر بـ 24 كيلو فولت كمعلمة أساسية، فإنه يبني حل توزيع طاقة داخلي احترافي وموثوق ثلاثي الطور AC 50 هرتز. تعتمد المعدات هيكل عربة يدوية متوسط ​​التثبيت، ويتم معالجة جسم الخزانة بدقة من ألواح فولاذ الزنك المطلية بالألمنيوم. ينقسم الهيكل العام إلى أربع حجرات مستقلة: غرفة قضيب التوصيل، وغرفة قاطع الدائرة، وغرفة الكابلات، وغرفة الأجهزة. كل منطقة معزولة ماديًا، مما يضمن استقرار التشغيل عالي الجهد من المنظور الهيكلي. باعتبارها معدات توزيع الطاقة المخصصة لشبكة الطاقة 20 كيلو فولت، فإن تصميمها وتصنيعها يتوافق تمامًا مع المعايير الصارمة لسيناريوهات توزيع الطاقة ذات الجهد العالي. بدءًا من تكوين العزل، وأداء الحماية وحتى أقفال السلامة، يتم تخصيصها جميعًا وفقًا لمتطلبات نظام 20 كيلو فولت، مما يجعلها معدات توزيع الطاقة القياسية للمحطات الفرعية 20 كيلو فولت والمشاريع الصناعية الكبيرة.

المواصفات الفنية

ما هي مزايا المنتج؟

التوافق الحصري للجهد 24 كيلو فولت

المعدات لديها جهد كهربائي مقدر بـ AC 24kV، والذي يمكنه التعامل بثبات مع متطلبات نقل الجهد العالي لشبكة الطاقة 20kV. بالمقارنة مع الخزانة التقليدية المثبتة في المنتصف بقدرة 12 كيلو فولت، فقد تمت مضاعفة مستوى الجهد، مما يحل تمامًا المشكلة الأساسية المتمثلة في عدم قدرة المعدات العادية على التكيف مع شبكة الطاقة بقدرة 20 كيلو فولت، وتلبية متطلبات توزيع الطاقة والتحكم فيها في سيناريوهات الجهد العالي. إلى جانب مكونات العزل المخصصة 24kV وقضبان التوصيل النحاسية السميكة، يتم ترقية أداء العزل وقدرة حمل التيار في وقت واحد، مما يضمن التشغيل الآمن على المدى الطويل لدائرة الجهد العالي.

تصميم حماية عالي IP5X

تتمتع خزانة المفاتيح الكهربائية المغلقة بالمعدن KYN28-24 AC بمستوى حماية IP5X، وهو متفوق على معيار IP4X المعتمد بشكل شائع بواسطة الخزانات المثبتة في المنتصف بجهد 12 كيلو فولت. يمكنها منع تسرب الغبار بشكل كامل ومقاومة تآكل الرطوبة البيئية. لا يزال بإمكان هيكل الخزانة المحكم الغلق جنبًا إلى جنب مع مكونات الختم المخصصة حماية المكونات الداخلية ذات الجهد العالي من التداخل الخارجي في الرطوبة العالية والبيئات الصناعية المتربة والمحطات الفرعية الخارجية وما إلى ذلك، مما يحافظ على أداء العزل والتوصيل المستقر، ويطيل عمر خدمة المعدات.

قدرة عالية على تحمل ماس كهربائى

يغطي تيار الصمود القصير المقدر ثلاثة مستويات: 31.5 كيلو أمبير، 40 كيلو أمبير، و50 كيلو أمبير. يمكنه تحمل أعلى تأثير لتيار الدائرة القصيرة 50 كيلو أمبير، وهو ما يتجاوز بكثير معايير التحمل للمعدات العادية 12 كيلو فولت. عندما يكون لدى شبكة الطاقة عطل في دائرة كهربائية قصيرة، يمكنها تحمل التيار الكبير الفوري بسرعة، وتجنب تشوه الخزانة، وانهيار العزل، وغيرها من المشاكل، وضمان سلامة المعدات أثناء أخطاء شبكة الطاقة، وتوفير دعم موثوق به لحماية نظام الطاقة.

ضمانات التشغيل الآمن المزدوج

وهي مجهزة بأقفال مزدوجة ميكانيكية وكهربائية لتحقيق خمس وظائف وقائية: منع سحب عربة اليد بالحمولة، ومنع التعثر وإغلاق قاطع الدائرة بشكل غير صحيح، ومنع إغلاق مفتاح التأريض بالطاقة، ومنع دخول الأجزاء الحية بالطاقة، ومنع إغلاق قاطع الدائرة عندما يكون مفتاح التأريض مغلقًا. وهذا يزيل خطر التشغيل غير الصحيح من الجذر ويضمن سلامة موظفي الصيانة. يمكن سحب عربة اليد المثبتة في المنتصف بشكل مستقل، ولا تتطلب صيانة الدائرة الواحدة إيقاف تشغيل النظام بأكمله، مما يتيح الصيانة بدون توقف ومناسب للسيناريوهات ذات المتطلبات العالية للغاية لاستمرارية الطاقة.

ما هي سيناريوهات الاستخدام؟

توزيع كهرباء المحطات الفرعية 20 كيلو فولت

باعتبارها الخطوط الأساسية الواردة والصادرة ومعدات القياس لمحطة فرعية لشبكة كهرباء 20 كيلو فولت، فإنها تتولى مهام استقبال وتوزيع والتحكم في الطاقة الكهربائية عالية الجهد، وتلبية متطلبات توزيع الطاقة المستقرة للجانب عالي الجهد من المحطة الفرعية.

إمدادات الطاقة للمجمعات الصناعية الكبيرة

مناسب لنظام توزيع الطاقة الرئيسي بقدرة 20 كيلو فولت للمجمعات الصناعية الكبيرة، مما يوفر دعمًا للطاقة عالية الجهد للعديد من المصانع وورش العمل داخل المجمع، مما يضمن إمداد الطاقة المستمر والتحكم الآمن في الإنتاج الصناعي.

توزيع الطاقة لمراكز البيانات الكبيرة جدًا

يمكن تطبيق مجموعة المفاتيح الكهربائية المغلقة المعدنية KYN28-24 AC على توزيع الطاقة ذات الجهد العالي 20 كيلو فولت لمراكز بيانات IDC الكبيرة جدًا، مما يلبي متطلبات إمداد الطاقة غير المنقطعة لمراكز البيانات، ويوفر طاقة موثوقة عالية الجهد للأحمال الأساسية مثل مجموعات الخوادم وأنظمة التبريد.

دعم مشاريع البنية التحتية الكبيرة

يخدم مشاريع توزيع الطاقة 20 كيلو فولت لمشاريع البنية التحتية الكبيرة مثل المطارات ومحاور السكك الحديدية عالية السرعة والأماكن الكبيرة، وهو مناسب لمتطلبات الطاقة ذات الجهد العالي أثناء مراحل البناء والتشغيل للمشاريع، مما يضمن التشغيل المستقر لنظام الطاقة.

المصانع الصناعية ذات الجهد العالي

توفير حلول توزيع الطاقة بمستوى 20 كيلو فولت للمصانع ذات متطلبات الجهد العالي مثل تصنيع الصلب والكيماويات والإلكترونيات، مما يلبي متطلبات إمدادات الطاقة والحماية لمعدات الإنتاج الكبيرة والمحركات ذات الجهد العالي.

لماذا تختارنا؟

Junray Electrical هو مصنع ومورد محترف لمجموعة المفاتيح الكهربائية المغلقة المعدنية KYN28-24 AC في الصين. لقد انخرطنا بعمق في البحث والتصنيع لمعدات توزيع الطاقة ذات الجهد العالي لسنوات عديدة ونمتلك نظامًا كاملاً لأبحاث المنتج والإنتاج وفحص الجودة. يتبع منتج KYN28-24 المعايير الدولية والمحلية مثل IEC298 وGB3906 طوال عملية التصميم والإنتاج. يتم اختيار المكونات الأساسية من العلامات التجارية عالية الجودة في الصناعة. يخضع كل جهاز لاختبارات صارمة مثل تحمل الجهد والعزل والتشابك قبل مغادرة المصنع لضمان توافق الأداء. لدينا فريق فني محترف يمكنه تقديم حلول مخصصة بناءً على الاحتياجات الفعلية لشبكة الطاقة 20 كيلو فولت الخاصة بالعميل. وفي الوقت نفسه، نقدم خدمة دورة كاملة تغطي التركيب والتشغيل، والتدريب على التشغيل والصيانة، وإصلاح ما بعد البيع.

التعليمات

1. هل يمكن لـ KYN28-24 استبدال مجموعة المفاتيح الكهربائية المتوسطة 12 كيلو فولت مباشرة؟

الجهد الكهربي المقدر لـ KYN28-24 هو 24 كيلو فولت، وهو مصمم خصيصًا لشبكة طاقة 20 كيلو فولت. معلمات العزل وهيكل الخزانة كلها مناسبة لمستويات الجهد العالي. لا تنطبق مجموعة المفاتيح الكهربائية المثبتة على الوسط بقدرة 12 كيلو فولت إلا على شبكات الطاقة بقدرة 12 كيلو فولت أو أقل. مستويات الجهد غير متطابقة ولا يمكن استخدامها بالتبادل.

2. ما هي الظروف البيئية المحددة التي يمكن أن تتحملها مجموعة المفاتيح الكهربائية المغلقة بالمعدن KYN28-24 AC بمستوى حماية IP5X؟

يمكن أن تمنع حماية IP5X دخول الغبار تمامًا، كما أنها تقاوم نفاثات الماء ذات الضغط المنخفض من جميع الاتجاهات. إنها مناسبة للرطوبة العالية، وورش العمل الصناعية المتربة، والمحطات الفرعية الخارجية، وغرف التوزيع تحت الأرض، وما إلى ذلك، ولا تحتاج إلى مرافق حماية إضافية.

3. ما هي مزايا هيكل عربة اليد من النوع الوسطي للصيانة؟

يمكن سحب عربة اليد بشكل مستقل. في حالة حدوث عطل في دائرة واحدة، يجب سحب عربة اليد المقابلة فقط للصيانة، بينما تستمر الدوائر الأخرى في العمل. يتيح ذلك إجراء الصيانة دون انقطاع التيار الكهربائي، مما يقلل بشكل كبير من وقت التوقف عن العمل، وهو مناسب لسيناريوهات مثل المستشفيات ومراكز البيانات والنقل بالسكك الحديدية حيث لا يُسمح بانقطاع التيار الكهربائي.

4. ما هو النطاق الحالي المقنن الذي يمكن أن يستوعبه هذا المنتج؟

التيار المقنن للمعدات يغطي 630A إلى 4000A. يمكنك اختيار المواصفات الحالية المقابلة وفقًا لمتطلبات الحمل الخاصة بالعميل، وتلبية المتطلبات الحالية المختلفة التي تتراوح من توزيع الطاقة الصغيرة إلى المشاريع الصناعية الكبيرة.

نظرة عامة على المشروع

يتضمن هذا المشروع بناء نظام جديد لتوزيع الطاقة ذات الجهد العالي 20 كيلو فولت لقاعدة إنتاج صناعية واسعة النطاق متخصصة في المواد الجديدة. يضم المرفق خطوط إنتاج للخدمة الشاقة تتميز بمعدات سحق وطحن وتجفيف واسعة النطاق مدفوعة بمحركات متغيرة التردد (VFDs)، مما يخلق ظروف تشغيل عالية التحميل وتحمل الصدمات. تستخدم الشبكة الإقليمية معيار توزيع 20 كيلو فولت (يتميز عن 10 كيلو فولت التقليدي)؛ افتقرت المعدات المخطط لها في الأصل لفئة 12 كيلو فولت إلى القدرة الكافية على تحمل الجهد وهوامش العزل، مما أدى إلى فشلها في تلبية متطلبات حماية الجهد الزائد للنظام والتشغيل الآمن.

لاستيعاب مستوى الجهد 20 كيلو فولت، وتعزيز عزل النظام، وتحمل الغبار الصناعي وظروف الجهد الزائد، يستخدم المشروع KYN28-24 المفاتيح الكهربائية ذات الجهد العالي المكسوة بالمعدن والقابلة للسحب في جميع أنحاء المحطة الفرعية. تعمل هذه الوحدات كمعدات أساسية للخطوط الرئيسية الواردة، والوصلات الناقلة، ومغذيات الطاقة، وحماية المحولات، مما يضمن استمرار الإنتاج الثقيل في جميع أنحاء المنشأة.

تحديات المشروع وأساس الاختيار

عدم تطابق مستوى الجهد: تعمل الشبكة الإقليمية بجهد 20 كيلوفولت؛ تفتقر خزانات KYN28-12 القياسية إلى تصنيف تحمل الجهد اللازم، مما يشكل مخاطر انهيار العزل الكهربائي والوميض، وبالتالي فهي غير مناسبة على الإطلاق.

الجهد الزائد الصناعي المتكرر: يؤدي تشغيل/إيقاف المحركات الكبيرة بشكل متكرر وتبديل VFDs إلى توليد جهد تشغيلي زائد عالي، مما يتطلب هوامش عزل استثنائية.

بيئة الموقع القاسية: مستويات الغبار المرتفعة في ورش الإنتاج والتقلبات الكبيرة في درجات الحرارة اليومية تجعل الخزانات القياسية عرضة لتراكم الغبار وتتبع السطح وتقادم العزل المتسارع.

متطلبات الموثوقية العالية: تعمل خطوط الإنتاج بشكل مستمر (24/7) دون السماح بانقطاع التيار الكهربائي على نطاق واسع؛ يعد التصميم القابل للسحب ضروريًا للصيانة السريعة واستبدال المكونات.

دقة عالية في حماية التتابع: تفرض المعدات الثقيلة متطلبات صارمة على حماية الدائرة القصيرة، والحماية من الحمل الزائد، وحساسية عمليات الرحلة اللحظية.

تكوين المعدات

وفقًا لمعايير شبكة 20 كيلو فولت وظروف التشغيل الصناعية الثقيلة، تم تجهيز غرفة توزيع الجهد العالي بشكل موحد بمجموعة المفاتيح الكهربائية القابلة للسحب والمغطاة بالمعدن KYN28-24. تتميز الوحدات بقواطع دوائر مفرغة، ومرحلات حماية ذكية تعتمد على المعالجات الدقيقة، وآليات تشغيل كهربائية، وقنوات مستقلة لتخفيف الضغط، مما يلبي المتطلبات الصارمة للعزل، والقدرة على تحمل الجهد، والسلامة. مواصفات المعدات الرئيسية

الموديل: KYN28-24 مجموعة المفاتيح الكهربائية المغلفة بالمعدن المدرعة والقابلة للإزالة

الفولطية المقدرة: 24 كيلو فولت (متوافق مع أنظمة التوزيع 20 كيلو فولت)

مستوى العزل المقدر: تردد الطاقة يتحمل الجهد 65 كيلو فولت؛ دفعة البرق تحمل الجهد 125 كيلو فولت ؛ هامش العزل أعلى بكثير من المفاتيح الكهربائية 12 كيلو فولت

التصنيف الحالي: 1250A/1600A

تيار الصمود لفترة قصيرة: 25 كيلو أمبير/4 ثانية

هيكل الخزانة: مكسو بالمعدن، ومغلق بالكامل، مع أربع حجيرات منفصلة بشكل مستقل (قضيب التوصيل، وقاطع الدائرة، والكابلات، ومقصورات الأجهزة)

وضع التشغيل: نوع الشاحنة القابلة للإزالة؛ يضم ثلاث وظائف: الخدمة، والاختبار، والعزلة

ميزات السلامة: تشابك ميكانيكي وكهربائي مزدوج؛ نظام تعشيق "خماسي الوقاية" لمنع الأخطاء التشغيلية؛ قنوات مستقلة لتخفيف الضغط

تصنيف الحماية: IP4X (مقاوم للغبار والأجسام الغريبة)؛ مناسبة للبيئات الصناعية القاسية

يسلط الضوء على التثبيت والتطبيق

عزل عالي لشبكات 20 كيلو فولت: يعمل تصنيف الجهد العالي التحمل 24 كيلو فولت على حل المشكلات المتعلقة بالجهد الزائد والعزل غير الكافي في أنظمة 20 كيلو فولت، مما يمنع بشكل فعال حوادث الوميض والانهيار.

هيكل آمن ومنفصل بشكل مستقل: الأجزاء الوظيفية معزولة تمامًا؛ لن ينتشر خطأ في دائرة واحدة إلى قضيب التوصيل أو الخزانات المجاورة، مما يجعل نطاق الخطأ قابلاً للتحكم.

الاستبدال السريع للشاحنة: يمكن سحب شاحنة قاطع الدائرة الكهربائية واستبدالها بقطعة احتياطية؛ لا تتطلب الإصلاحات الطارئة انقطاع التيار الكهربائي لفترة طويلة، مما يضمن التشغيل المستمر لخط الإنتاج.

التشابك الشامل "الوقائي الخماسي": يمنع بشكل فعال الحوادث الكهربائية الخطيرة مثل الفتح/الإغلاق غير الصحيح، أو الإغلاق مع تشغيل مفتاح التأريض، أو فتح الباب أثناء التشغيل، مما يضمن سلامة عالية أثناء التشغيل والصيانة.

مناسبة للظروف الصناعية المتربة: هيكل الخزانة المغلق بالكامل يقاوم الغبار والتكثيف بشكل فعال مع منع تقادم العزل، مما يضمن التشغيل المستقر على المدى الطويل.

الأداء التشغيلي

عزل مستقر وموثوق: تصميم الجهد العالي 24 كيلو فولت مناسب تمامًا لشبكة المصنع 20 كيلو فولت والجهد الزائد للتبديل الصناعي؛ لم تحدث أي ومضات كهربائية أو أعطال أو فشل في العزل منذ بدء التشغيل.

قدرة قوية على عزل الأخطاء: يمنع هيكل الحجرة المستقل انتشار الأخطاء تمامًا؛ تكون عمليات الحماية دقيقة، مع عدم وجود حالات تعثر أو فشل في التعثر غير المرغوب فيه. تحسين كفاءة الصيانة بشكل كبير: يتميز بتصميم من نوع الشاحنة قابل للسحب مما يسمح بالاستبدال السريع بوحدة احتياطية، مما يقلل من وقت توقف الصيانة بنسبة تزيد عن 80%.

عمر افتراضي ممتد للمعدات: يضمن البناء المقاوم للغبار والرطوبة ومقاوم للشيخوخة ملاءمة البيئات الصناعية القاسية وينتج عنه معدل فشل منخفض للغاية.

يدعم الإنتاج المستمر للخدمة الشاقة: يتعامل بشكل موثوق مع أحمال معدات الدفع المتغير التردد (VFD) عالية التأثير للخدمة الشاقة في جميع أنحاء المنشأة، مما يضمن إمداد الطاقة دون انقطاع على مدار 24 ساعة للإنتاج.

ملخص الحالة

تعد مجموعة المفاتيح الكهربائية ذات الجهد العالي KYN28-24 نموذجًا متميزًا مصممًا خصيصًا لأنظمة توزيع الطاقة بقدرة 20 كيلو فولت، والمواقع الصناعية شديدة التحمل، وظروف التشغيل ذات الجهد الزائد العالي. بالمقارنة مع المفاتيح الكهربائية القياسية 12 كيلو فولت، فهي توفر هوامش عزل فائقة، وتقييمات تحمل جهد أعلى، ومرونة قوية للجهد الزائد، وتشابك أمان شامل، وسهولة الصيانة. إنه يعمل بشكل فعال على حل المشكلات الحرجة المرتبطة بالمشاريع الصناعية بقدرة 20 كيلو فولت - مثل عدم تطابق مستوى الجهد، والعزل غير الكافي، ومعدلات الفشل المرتفعة - مما يجعله الخيار القياسي المفضل لأنظمة التوزيع بقدرة 20 كيلو فولت في القطاعات بما في ذلك المواد الجديدة والمواد الكيميائية والتعدين والمجمعات الصناعية واسعة النطاق.
