محول من النوع الجاف

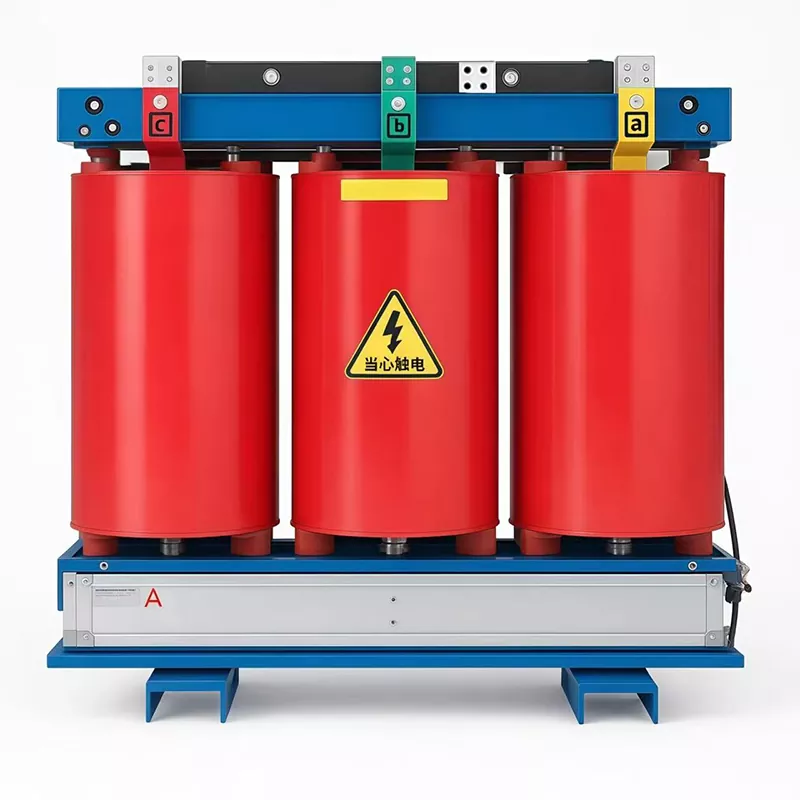

محول Junray الكهربائي من النوع الجاف عبارة عن محول طاقة مصنوع من الراتنج المصبوب وخالي من الزيت مصمم خصيصًا لتطبيقات التوزيع الداخلية حيث تعد السلامة من الحرائق والتشغيل الخالي من الصيانة والضوضاء المنخفضة من المتطلبات الأساسية. وتتراوح القدرة المقدرة من 100 كيلو فولت أمبير إلى 3150 كيلو فولت أمبير، مع الجهد العالي 10 كيلو فولت والجهد المنخفض 0.4 كيلو فولت. تتميز بلفات مغلفة براتنج الإيبوكسي، وعزل من الفئة F، ونظام ذكي للتحكم في درجة الحرارة، وتوفر مقاومة استثنائية للحريق، وحماية للرطوبة، وقدرة على تحمل الدائرة القصيرة. ومع فقد أقل بنسبة 10% تقريبًا من المحولات القياسية المغمورة بالزيت، فإنه يوفر توفيرًا كبيرًا في الطاقة على مدار التشغيل طويل المدى. مناسب لمراكز التسوق والمستشفيات ومباني المكاتب ومراكز البيانات وغرف التوزيع تحت الأرض حيث تكون المساحة محدودة وأنظمة السلامة من الحرائق صارمة.

ما هي مزايا محولاتنا من النوع الجاف؟

السلامة من الحرائق: تم تصميم هذه الوحدة للاستخدام الداخلي، ولا تحتوي على زيت عازل وتتميز بمقاومة استثنائية للحريق. ويمكن تركيبه مباشرة داخل غرف توزيع الطاقة الداخلية، مما يلغي الحاجة إلى إنشاء غرفة محولات منفصلة ومخصصة مقاومة للحريق. وهذا يجعله مناسبًا تمامًا للبيئات الداخلية ذات المتطلبات الصارمة للسلامة من الحرائق - مثل مراكز التسوق ومباني المكاتب والمستشفيات - حيث يشكل خطر تسرب الزيت والحرائق اللاحقة مصدر قلق أساسي.

لا تحتاج إلى صيانة: على عكس المحولات المغمورة بالزيت التي تتطلب تغييرًا دوريًا للزيت وفحص الجودة، فإن هذه الوحدة لا تحتاج إلى صيانة تمامًا. وهذا يقلل بشكل كبير من تكاليف الصيانة على المدى الطويل، مما يجعله خيارًا مثاليًا للمواقع التي يكون فيها الوصول إلى الصيانة الروتينية صعبًا أو غير مريح.

خسارة منخفضة: تشغيل موفر للطاقة: باستخدام قلب فولاذي من السيليكون عالي الجودة، يُظهر هذا المحول فقدانًا منخفضًا جدًا للطاقة - أقل بنسبة 10% تقريبًا من المحولات القياسية المغمورة بالزيت. وعلى المدى الطويل، يُترجم هذا إلى توفير كبير في الكهرباء ويظهر فوائد كبيرة في كفاءة استخدام الطاقة.

موثوقية عالية: معدل فشل منخفض: تتميز الوحدة بملفات مغلفة براتنج الإيبوكسي، وتوفر خصائص عزل فائقة بالإضافة إلى مقاومة ممتازة للرطوبة والملوثات. وهذا يضمن التشغيل المستقر للغاية ومعدل فشل منخفض بشكل استثنائي - أقل بنسبة 30% تقريبًا من المحولات المغمورة بالزيت - مما يجعله الحل الأمثل للتطبيقات الداخلية.

معلمة المنتج

تفاصيل حرفية دقيقة

1. اللفات المصبوبة من راتنجات الإيبوكسي: يتم تغليف اللفات في راتنجات الإيبوكسي، مما يوفر عزلًا فائقًا، ومقاومة للرطوبة والملوثات، وتعزيز السلامة من الحرائق.

2. نظام تبريد الهواء: يتميز بآلية تبريد الهواء التي تلغي الحاجة إلى الزيت العازل، ولا تحتاج إلى صيانة، وتضمن السلامة من الحرائق.

3. نظام ذكي للتحكم في درجة الحرارة: نظام ذكي يقوم بمراقبة درجات حرارة الملفات تلقائيًا. يقوم المحول من النوع الجاف بإطلاق إنذار في حالة ارتفاع درجة الحرارة، وبالتالي ضمان السلامة التشغيلية.

4. التثبيت القياسي: مصمم للتركيب القياسي، مما يسمح بوضعه المباشر داخل غرف توزيع الطاقة الداخلية لتحقيق أقصى قدر من الراحة.

تطبيق المنتج

توزيع الطاقة في مراكز التسوق: يتطلب توزيع الطاقة الداخلية لمراكز التسوق معايير صارمة للسلامة من الحرائق.

توزيع الطاقة في المستشفيات: يتطلب توزيع الطاقة الداخلية للمستشفيات معايير صارمة للسلامة من الحرائق.

توزيع الطاقة في مباني المكاتب: يتطلب توزيع الطاقة الداخلية لمباني المكاتب معايير صارمة للسلامة من الحرائق.

توزيع الطاقة في المصنع: يتم توزيع الطاقة الداخلية للمصانع بدون صيانة.

نظرة عامة على المشروع التحديثي

الملف الشخصي للمشروع

يتضمن هذا المشروع إنشاء غرفة جديدة لتوزيع الطاقة تحت الأرض لمجمع حضري واسع النطاق يضم مركزًا للتسوق وأبراج مكاتب شاهقة ومرآبًا للسيارات تحت الأرض وسينما ومرافق دعم لتناول الطعام. تم تصنيف غرفة التوزيع على أنها منطقة عالية الإشغال مع متطلبات حمل الطاقة "المستوى 1"، وتقع في الطابق تحت الأرض للمبنى. قدمت الخطة الأولية لاستخدام المحولات التقليدية المغمورة بالزيت مشكلات مثل تسرب الزيت المحتمل، ومخاطر الحرائق، والبصمة الكبيرة، والتشغيل والصيانة المعقدة، والضوضاء المفرطة، والفشل في تلبية اللوائح المتعلقة بالسلامة من الحرائق والبيئة للهياكل الموجودة تحت الأرض. وبدلاً من ذلك، يستخدم المشروع محولات النوع الجاف المصبوبة براتنجات الإيبوكسي SCB13 كوحدات توزيع أولية. توفر هذه المحولات الطاقة للعمليات اليومية - بما في ذلك الطاقة العامة، والإضاءة، والتكييف المركزي، وأنظمة السلامة من الحرائق - في جميع أنحاء المجمع التجاري بأكمله، مما يضمن التشغيل الآمن دون انقطاع على مدار الساعة.

تحديات ما قبل التثبيت ومبرر الاختيار

تتمتع المساحات المغلقة تحت الأرض بمتطلبات صارمة للغاية للسلامة من الحرائق؛ تشكل المحولات المغمورة بالزيت مخاطر حرائق النفط والتلوث المرتبط بالتسرب، وتفشل في تلبية معايير قبول الدفاع الجوي المدني والسلامة من الحرائق.

تتطلب المناطق ذات الكثافة السكانية العالية ضوضاء منخفضة وامتثالًا بيئيًا؛ تولد المحولات المغمورة بالزيت ضوضاء وروائح كبيرة، مما يؤدي بسهولة إلى حدوث شكاوى.

تكون أحمال تكييف الهواء في فصل الصيف مركزة ومتقلبة، مما يخلق مخاطر كبيرة لارتفاع درجة الحرارة؛ يتطلب النظام قدرة تحميل زائدة قوية ومراقبة دقيقة لدرجة الحرارة.

المساحة تحت الأرض محدودة، مما يستلزم وحدات محولات مدمجة تسمح بالتركيب المباشر على الأرضية الداخلية ولا تتطلب عمليات تفتيش أو صيانة روتينية في الموقع.

مطلوب موثوقية عالية لإمدادات الطاقة بشكل عام؛ يعد الانقطاع لفترات طويلة لأغراض الصيانة أمرًا غير مقبول، ويجب أن يتميز النظام بوسائل حماية السلامة ومقاومة الدائرة القصيرة.

تكوين المعدات

الموديل: SCB13-1600kVA 10kV/0.4kV محول من النوع الجاف من الراتنج المصبوب

الكمية: 4 وحدات؛ تعمل بشكل منفصل مع القدرة على النسخ الاحتياطي المتبادل

الهيكل: عزل راتنجات الايبوكسي المصبوب بالكامل؛ مجهزة بمراقبة درجة الحرارة، ومروحة تبريد محورية، وغطاء حماية IP30

المعلمات الرئيسية: الجهد المقنن 10±2×2.5%/0.4kV؛ مقاومة الجهد 6%. عزل الفئة F؛ مراقبة متكاملة لدرجة الحرارة، وإنذار لدرجة الحرارة الزائدة، وحماية من درجة الحرارة الزائدة

موقع التثبيت: غرفة التوزيع المخصصة تحت الأرض (الطابق B1)؛ تركيب أرضي داخلي مباشر؛ لا حاجة لحفرة زيت مقاومة للحريق

الميزات الإضافية: وحدة تحكم ذكية في درجة الحرارة، ونظام تبريد بالمروحة، وإجراءات تقليل الاهتزاز/الضوضاء لتقليل ضوضاء التشغيل

يسلط الضوء على التطبيق

مقاوم للحريق والانفجار، ومناسب للبيئات الموجودة تحت الأرض: تصميم خالٍ من الزيت مع عزل راتنجات الإيبوكسي المقاوم للهب يزيل مخاطر الحريق والتسرب؛ يتوافق مع لوائح السلامة من الحرائق ويعتبر مثاليًا للتشغيل طويل الأمد في الأماكن المغلقة تحت الأرض.

ضوضاء منخفضة وخسارة منخفضة: سلسلة SCB13. يضمن الهيكل الأساسي عالي الكفاءة والموفر للطاقة مع تقليل الضوضاء المتكامل تقليل ضوضاء التشغيل بشكل كبير، مما لا يسبب أي إزعاج لعمليات مراكز التسوق أو البيئات المكتبية.

لا يحتاج إلى صيانة وسهل التشغيل: يلغي الحاجة إلى ترشيح الزيت بشكل دوري أو استبداله أو أخذ عينات منه؛ يتطلب فقط عمليات فحص بصرية ودرجة حرارة روتينية، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة.

مقاومة عالية لدائرة القصر وتشغيل مستقر: تتميز بهيكل مصبوب متكامل بقوة ميكانيكية عالية قادرة على تحمل صدمات دائرة القصر في النظام؛ يقوم التحكم الذكي في درجة الحرارة بمراقبة درجات الحرارة المتعرجة في الوقت الفعلي لمنع فشل ارتفاع درجة الحرارة.

مساحة صغيرة وتصميم مرن: لا يتطلب أي حفر نفط أو أنظمة معقدة لإخماد الحرائق، مما يوفر مساحة الهندسة المدنية في غرف التوزيع تحت الأرض.

الأداء التشغيلي

لم يحدث أي تسرب للنفط، أو حرائق، أو فشل العزل على مدار العام؛ اجتازت بنجاح فحوصات قبول السلامة من الحرائق وتوزيع الطاقة، مما يضمن التشغيل الآمن والمتوافق لغرفة التوزيع تحت الأرض.

التحكم في الضوضاء يفي بالمعايير؛ ظلت بيئة مركز التسوق دون إزعاج بسبب ضوضاء المحولات، ولم تكن هناك شكاوى من السكان.

التشغيل المستقر أثناء ذروة أحمال تكييف الهواء في الصيف؛ قام نظام التحكم في درجة الحرارة بتبديد الحرارة بشكل فعال دون التعثر في درجة الحرارة الزائدة، وظلت جودة الجهد مستقرة، مما يضمن التشغيل الموثوق لتكييف الهواء المركزي والمصاعد ومعدات السلامة من الحرائق.

تم تقليل الخسائر الإجمالية بشكل كبير مقارنة بالمحولات القديمة، مما أدى إلى توفير كبير في الطاقة أثناء التشغيل على المدى الطويل.

استكشاف الأخطاء وإصلاحها والصيانة بسهولة: يمكن التحقق بسرعة من درجة الحرارة وحالة الملفات، وتكون دورات الصيانة قصيرة، مما يضمن إمداد الطاقة دون انقطاع لعمليات المجمع.

ملخص الحالة

تعد المحولات من النوع الجاف المصبوب من راتنجات الإيبوكسي الخيار المفضل لتوزيع الطاقة الداخلية في المناطق ذات الحركة المرورية العالية مثل الهياكل تحت الأرض والمجمعات التجارية والمستشفيات والمدارس ومراكز البيانات والمباني السكنية الشاهقة. بفضل الميزات التي تشمل السلامة من الحرائق الخالية من الزيوت، والضوضاء المنخفضة، وكفاءة الطاقة، والبصمة المدمجة، والموثوقية العالية، فإنها تعمل بشكل فعال على حل مخاطر السلامة من الحرائق وتحديات التشغيل والصيانة المرتبطة بتوزيع الطاقة الداخلية، مع تلبية متطلبات كود المباني الخضراء الحضرية والسلامة من الحرائق.

اختر Junray الكهربائية

تلتزم شركة Junray Electrical بشكل صارم بالمعايير الوطنية في إنتاج محولاتها من النوع الجاف. تخضع كل وحدة لاختبارات صارمة لتحمل الجهد والفقد والتحكم في درجة الحرارة لضمان التشغيل المستقر والآمن. نحن نقدم خيارات التخصيص لكل من السعة والجهد، مما يسمح لنا بتصميم محول مخصص من النوع الجاف خصيصًا لمتطلبات توزيع الطاقة الداخلية لديك - مما يضمن ملاءمة مثالية لاحتياجاتك.

Junray Electrical هي شركة مصنعة معتمدة تتمتع بنظام شامل لضمان الجودة. تشمل شهاداتنا الرئيسية ما يلي:

ISO 9001 – شهادة نظام إدارة الجودة الدولية، مما يضمن جودة المنتج المتسقة والتحسين المستمر.

CE - التوافق مع معايير الصحة والسلامة وحماية البيئة الأوروبية، مما يتيح لمنتجاتنا دخول سوق الاتحاد الأوروبي.

CCC – الشهادة الإلزامية الصينية، إلزامية للمنتجات الكهربائية المباعة في السوق الصينية.

CQC - شهادة الجودة الصينية، مما يدل على الامتثال للمعايير الوطنية للسلامة والأداء الكهربائي.

CNAS – خدمة الاعتماد الوطنية الصينية لتقييم المطابقة، والتحقق من صحة قدرات الاختبار والمعايرة الداخلية لدينا.

يتم تصنيع واختبار جميع المحولات من النوع الجاف وفقًا للمعايير المعمول بها لهذه الشهادات، مما يضمن أداءً موثوقًا وجودة متسقة وقبولًا سلسًا للمشروع.

الأسئلة المتداولة

س1: ما هو الفرق الرئيسي بين المحولات من النوع الجاف والمحولات المغمورة بالزيت؟

ج: تستخدم المحولات من النوع الجاف ملفات مغلفة براتنجات الإيبوكسي مع تبريد الهواء، ولا تحتوي على زيت عازل. فهي مقاومة للحريق، ولا تحتاج إلى صيانة، ومناسبة للتركيب الداخلي. تستخدم المحولات المغمورة بالزيت زيتًا عازلًا للتبريد وتتطلب تغييرًا دوريًا للزيت، مما يجعلها أكثر ملاءمة للتطبيقات الخارجية. تعد المحولات من النوع الجاف الخيار المفضل للبيئات الداخلية ذات المتطلبات الصارمة للسلامة من الحرائق مثل مراكز التسوق والمستشفيات ومباني المكاتب.

س2: هل يمكن تركيب هذا المحول مباشرة في الداخل دون وجود غرفة محولات منفصلة؟

ج: نعم. نظرًا لأن الوحدة لا تحتوي على زيت عازل وتتميز بعزل راتنجات الإيبوكسي المقاوم للهب، فإنها لا تشكل خطر الحريق بسبب تسرب الزيت. ويمكن تركيبه مباشرة في غرف التوزيع الداخلية دون الحاجة إلى غرفة محولات مخصصة مقاومة للحريق، مما يوفر مساحة بناء قيمة.

س3: كيف يتم مراقبة درجة حرارة المحول؟

ج: المحول مجهز بنظام ذكي للتحكم في درجة الحرارة يراقب درجات حرارة الملفات في الوقت الحقيقي. في حالة ارتفاع درجة الحرارة، يطلق النظام إنذارًا ويمكنه تشغيل الوحدة تلقائيًا لمنع حدوث ضرر، مما يضمن التشغيل الآمن والموثوق.

س 4: هل المحول من النوع الجاف لا يحتاج إلى صيانة حقًا؟

ج: نعم. على عكس المحولات المغمورة بالزيت التي تتطلب اختبارًا دوريًا لجودة الزيت، وترشيح الزيت، وتغيير الزيت، فإن المحولات من النوع الجاف لا تتطلب مثل هذه الصيانة. لا يلزم سوى عمليات الفحص البصري الروتيني ومراقبة درجة الحرارة، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة على المدى الطويل.

س 5: هل يمكن تخصيص السعة والجهد؟

ج: نعم. نحن ندعم تخصيص السعة المقدرة (100 كيلو فولت أمبير إلى 3150 كيلو فولت أمبير)، والجهد العالي (10 كيلو فولت)، والجهد المنخفض (0.4 كيلو فولت)، وجهد المعاوقة (4-6%)، ومواد اللف (النحاس أو الألومنيوم)، وتصنيف حماية العلبة (IP20، IP30، IP40) لتتناسب مع متطلبات التوزيع الداخلي المحددة الخاصة بك.
