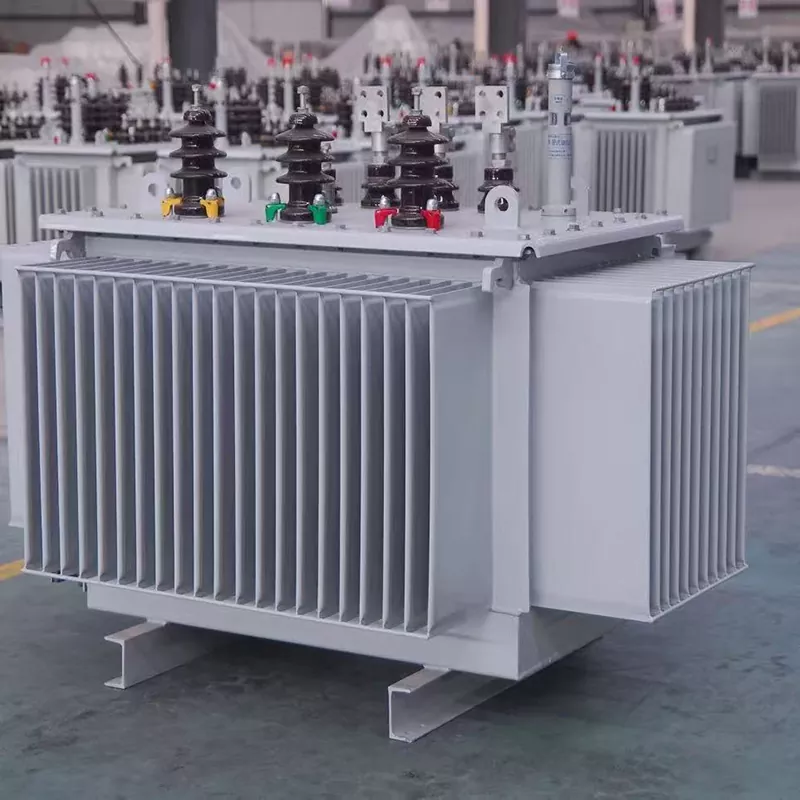

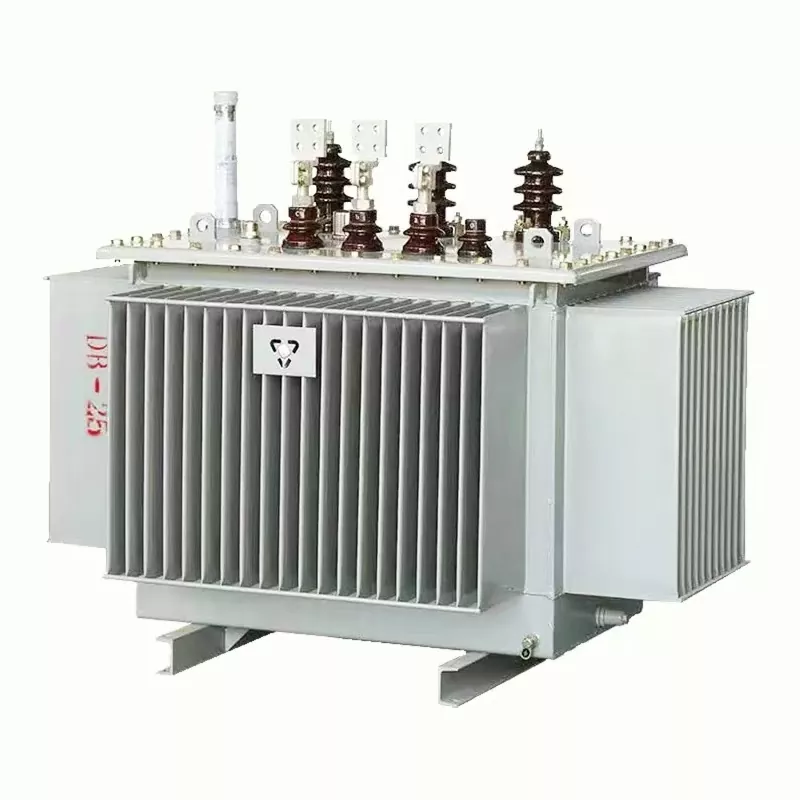

محول التوزيع المغمور بالزيت

محول التوزيع الكهربائي المغمور بالزيت من Junray - السعة المقدرة من 100 كيلو فولت أمبير إلى 10000 كيلو فولت أمبير، الجهد العالي 10 كيلو فولت أو 35 كيلو فولت، الجهد المنخفض 0.4 كيلو فولت. يتميز بخزان زيت مموج محكم الغلق (مانع للتسرب، ولا يحتاج إلى صيانة)، وقلب من فولاذ السيليكون عالي الجودة (خسارة أقل بنسبة 15% من الموديلات القديمة)، وتغيير الصنبور أثناء التحميل أو التفريغ، ولفائف من النحاس أو الألومنيوم قابلة للتخصيص. مصممة للتركيب الخارجي في المصانع الكبيرة والمحطات الفرعية الخارجية والمحطات الكهروضوئية واسعة النطاق ومشاريع البنية التحتية الكبرى. يمكن تخصيص السعة والجهد وجهد المعاوقة وطريقة تغيير الصنبور ومواد اللف لتتناسب مع متطلبات المشروع المحددة.

سعة فائقة

يتميز هذا المحول بنطاق سعة تحميل واسع بشكل استثنائي - يمتد من 100 كيلو فولت أمبير إلى 10000 كيلو فولت أمبير - وهو مناسب تمامًا لتلبية متطلبات الأحمال الضخمة، مثل تلك الموجودة في أنظمة توزيع الطاقة الرئيسية للمصانع واسعة النطاق والمحطات الفرعية الرئيسية. إنه يتعامل بسلاسة مع متطلبات السعة العالية التي لا تستطيع المحولات من النوع الجاف استيعابها.

فعالية عالية من حيث التكلفة

من خلال توفير نقطة تكلفة أقل مقارنة بالمحولات من النوع الجاف، يوفر هذا الحل وفورات كبيرة في تكاليف المعدات لمشاريع توزيع الطاقة واسعة النطاق. ليست هناك حاجة لتحمل التكاليف الباهظة لشراء وحدات من النوع الجاف؛ تكفي المحولات المغمورة بالزيت، مما يقلل بشكل كبير من تكاليف المشروع الإجمالية.

ملاءمة في الهواء الطلق

تتميز الوحدة بمقاومة قوية للطقس، ويمكن تركيبها مباشرة في الهواء الطلق دون خوف من التعرض لأشعة الشمس أو المطر. يشتمل تصميم الخزان المموج على هيكل محكم يمنع تسرب الزيت ويحمي من التلوث، مما يجعل محول التوزيع المغمور بالزيت ملائمًا تمامًا لتحمل البيئات الخارجية القاسية ويلغي الحاجة إلى إنشاء غرفة توزيع داخلية مخصصة.

انخفاض الخسارة وكفاءة الطاقة

باستخدام قلب فولاذي من السيليكون عالي الجودة، يُظهر المحول فقدانًا منخفضًا للغاية للطاقة. وعلى مدار التشغيل طويل الأمد، يُترجم ذلك إلى توفير كبير في فواتير الكهرباء، مما يوفر فوائد كبيرة في توفير الطاقة - على وجه التحديد، انخفاض بنسبة 15% في فقدان الطاقة مقارنة بالمحولات القديمة المغمورة بالزيت.

ناضجة وموثوقة

يتميز محول التوزيع المغمور بالزيت بمعدل فشل منخفض، ويستفيد من التكنولوجيا الناضجة للغاية والأداء التشغيلي المستقر. وباعتباره حلاً مثبتًا تم استخدامه في صناعة توزيع الطاقة لعقود من الزمن، فهو يوفر صيانة مريحة ومناسب بشكل مثالي لتطبيقات توزيع الطاقة الخارجية واسعة النطاق.

المواصفات الفنية

المعايير والامتثال: تم تصنيع هذا المنتج وفقًا للمعايير الوطنية المعمول بها لمحولات التوزيع المغمورة بالزيت. تتبع جميع إجراءات مراقبة الجودة وطرق اختبار المصنع المتطلبات القياسية لفئة المنتج هذه. تتوفر تقارير الاختبار التفصيلية ووثائق الامتثال عند الطلب.

تفاصيل حرفية دقيقة

1. خزان الزيت ذو الغلق المموج: يتميز بتصميم الخزان ذو الغلق المموج الذي يمنع تسرب الزيت، ولا يتطلب أي صيانة، ويلغي الحاجة إلى خزان خارجي للزيت.

2. نظام تبريد الزيت العازل: يستخدم تبريد الزيت العازل لتوفير قدرات قوية لتبديد الحرارة، مما يجعله مناسبًا للتعامل مع الأحمال ذات السعة العالية.

3. مغير الصنبور خارج الدائرة: مجهز بمبدل الصنبور خارج الدائرة الذي يسمح بتعديل نسبة المحولات على أساس تقلبات جهد الشبكة، مما يضمن التوافق مع مستويات الجهد المتغيرة.

4. قلب حديد منخفض الفقد: مصنوع من قلب فولاذي من السيليكون عالي الجودة يقلل من فقدان الطاقة، وبالتالي تعزيز كفاءة الطاقة وتوفير الكهرباء.

5. هيكل الحماية الخارجي: يتميز بغلاف حماية متخصص مصمم للاستخدام الخارجي، مما يوفر مقاومة قوية ضد التلوث والرطوبة لتحمل البيئات الخارجية القاسية.

السيناريوهات القابلة للتطبيق

المصانع الكبيرة: توزيع الطاقة الخارجية والأحمال ذات السعة العالية للمنشآت الصناعية الكبيرة.

المحطات الفرعية الخارجية: المحطات الفرعية الخارجية ومرافق توزيع الطاقة ذات السعة العالية.

الأنظمة الكهروضوئية واسعة النطاق: المحولات الخارجية لمحطات الطاقة الكهروضوئية واسعة النطاق.

البنية التحتية الرئيسية: توزيع الطاقة الخارجية لمشاريع البنية التحتية الكبرى.

خيارات التخصيص

نحن ندعم التخصيص المرن لمحول التوزيع المغمور بالزيت هذا ليتوافق مع متطلبات المشروع المحددة:

السعة المقدرة: قابلة للتعديل ضمن نطاق 100 كيلو فولت أمبير إلى 10000 كيلو فولت أمبير

الجهد المقدر: الجهد العالي 10 كيلو فولت أو 35 كيلو فولت؛ الجهد المنخفض 0.4 كيلو فولت

جهد المعاوقة: قابل للتخصيص في حدود 4% إلى 8%

طريقة تنظيم الجهد: تغيير الصنبور بدون تحميل أو تغيير الصنبور عند التحميل

مادة اللف: النحاس أو الألومنيوم

لمناقشة متطلبات مشروعك المحددة، يرجى الاتصال بفريق المبيعات لدينا لإعلامك بملف تعريف التحميل وشروط التثبيت والجدول الزمني للتسليم المفضل.

ضمان الجودة والامتثال

تعمل شركة Junray Electrical ضمن إطار شامل لإدارة الجودة مدعومًا بشهادات دولية ومحلية متعددة. بالنسبة لسلسلة محولات التوزيع المغمورة بالزيت، فإننا لا نؤكد على مراقبة الجودة الروتينية فحسب، بل نركز أيضًا على الاختبارات الصارمة الخاصة بالمحولات لضمان الموثوقية على المدى الطويل في تطبيقات توزيع الطاقة الخارجية الصعبة.

الشهادات الأساسية لدينا:

ISO 9001 – نظام إدارة جودة معتمد يغطي عملية الإنتاج بأكملها، بدءًا من فحص المواد الخام وحتى اختبار المنتج النهائي، مما يضمن إمكانية التتبع والاتساق عبر جميع وحدات المحولات.

CE – تتوافق المنتجات مع متطلبات الاتحاد الأوروبي الأساسية المتعلقة بالسلامة والصحة وحماية البيئة، مما يسهل التخليص الجمركي السلس والوصول إلى الأسواق للمشاريع الأوروبية.

CCC - الشهادة الإلزامية الصينية، إلزامية للمعدات الكهربائية التي يتم بيعها وتركيبها داخل السوق المحلية الصينية.

CQC - شهادة الجودة الصينية، للتحقق من أن محولاتنا تلبي معايير الأداء والسلامة الوطنية لمعدات توزيع الطاقة.

CNAS – مختبرنا الداخلي للاختبار معتمد من CNAS، مما يؤكد قدرتنا على إجراء اختبارات المحولات المتوافقة مع المعايير بما في ذلك فقدان الحمل، وفقدان الحمل، وجهد المعاوقة، واختبارات تحمل الجهد باستخدام معدات معايرة.

الاختبارات الخاصة بالمحولات وبروتوكولات الجودة:

بالإضافة إلى عمليات التفتيش الروتينية في المصنع، يخضع كل محول توزيع مغمور بالزيت للاختبارات المتخصصة التالية وفقًا للمعايير الوطنية والدولية المعمول بها:

قياس فقدان الحمل وخسارة الحمل - للتحقق من أداء كفاءة الطاقة وتأكيد تقليل الخسارة بنسبة 15% مقارنة بنماذج الجيل الأقدم.

اختبار مقاومة الدائرة القصيرة - لضمان أن جهد المعاوقة يقع ضمن النطاق المضمون 4%-8%.

اختبار تحمل تردد الطاقة للجهد - للتحقق من سلامة العزل وقوة العزل الكهربائي لأنظمة 10 كيلو فولت/35 كيلو فولت.

اختبار نبضات البرق (عند الطلب) - للتحقق من القدرة على تحمل زيادة التيار في التركيبات الخارجية.

اختبار الختم - للتأكد من سلامة خزان الزيت المموج وضمان عدم تسرب الزيت تحت الضغط.

اختبار جودة الزيت - للتأكد من أن الزيت العازل يلبي مواصفات القوة العازلة ومحتوى الرطوبة.

اختبار نسبة الدوران والتحقق من مجموعة المتجهات - لتأكيد نسبة المحولات الصحيحة وعلاقة الطور.

اختبار التفريغ الجزئي (عند الطلب) - للتطبيقات التي تتطلب مستويات تفريغ جزئي منخفضة للغاية.

التعليمات

1. سؤال: ما هي الاختلافات بين محولات التوزيع المغمورة بالزيت والمحولات من النوع الجاف؟

الجواب: قدرة المحولات المغمورة بالزيت يمكن أن تصل إلى 100kva إلى 10,000kva، والتي يمكن أن تلبي احتياجات الأحمال الكبيرة للغاية. ومع ذلك، فإن قدرة المحولات من النوع الجاف محدودة. وفي الوقت نفسه، تعد المحولات المغمورة بالزيت أرخص من المحولات من النوع الجاف ويمكن وضعها مباشرة في الهواء الطلق دون الحاجة إلى غرفة توزيع داخلية، مما يجعلها أكثر ملاءمة لسيناريوهات التوزيع الكبيرة ذات القدرة العالية في الهواء الطلق.

2. السؤال: هل يمكن استخدام هذا المنتج مباشرة في الهواء الطلق؟

الجواب: لقد اعتمدنا تصميم خزان الزيت المموج المختوم، والذي يتميز بأداء إغلاق قوي. يمكنه منع تسرب الزيت والتلوث بشكل فعال. جنبًا إلى جنب مع الهيكل الواقي الخاص بالخارج، فإنه يمكن أن يمنع الرطوبة، ويقاوم أشعة الشمس، والمطر والعناصر الأخرى. ليست هناك حاجة إلى مرافق حماية إضافية. إنه يناسب البيئة الخارجية القاسية تمامًا ولا يحتاج إلى بناء غرفة داخلية لتوزيع الطاقة بشكل منفصل.

3. السؤال: هل يمكن تخصيص قدرة وجهد المحول المغمور بالزيت؟

الإجابة: يتمتع محول التوزيع المغمور بالزيت بقدرة مقدرة تتراوح من 100KVA إلى 10,000KVA، والجهد المقدر الذي يغطي الجهد العالي 10kV/35kV والجهد المنخفض 0.4kV. في نفس الوقت، يمكن تخصيص جهد المعاوقة، وطريقة تنظيم الجهد، ومواد اللف. وفقًا لمتطلبات توزيع الطاقة الخارجية لسيناريوهات مختلفة مثل المصانع الكبيرة والمحطات الفرعية الخارجية، يمكننا تصميم معدات محددة لتلبية احتياجات توزيع الطاقة الخارجية ذات السعة الكبيرة بدقة.

4. سؤال: أين تكمن ميزة الخسارة المنخفضة لهذا المنتج على وجه التحديد؟

الإجابة: نحن نستخدم نوى صفائح فولاذ السيليكون عالية الجودة، والتي لديها معدل خسارة أقل بنسبة 15% من المحولات القديمة المغمورة بالزيت. تأثير توفير الطاقة ملحوظ. في ظل التشغيل طويل الأمد، يمكن أن يقلل بشكل كبير من فقدان الطاقة الكهربائية. تعتمد الكمية المحددة من الكهرباء الموفرة على السعة الفعلية ومدة التشغيل. كلما زادت السعة وطول وقت التشغيل، تم توفير المزيد من الكهرباء، مما يمكن أن يساعد مشاريع توزيع الطاقة الكبيرة على توفير تكاليف التشغيل والصيانة على المدى الطويل.

خدمات الدعم الفني

باعتبارنا مصنعًا محترفًا، فإننا نقدم التوجيه الفني لمساعدة العملاء في الخارج في الاختيار المناسب للمنتج، وإعداد التركيب، والتشغيل الروتيني. يقدم فريقنا الدعم عن بعد أثناء التثبيت والتشغيل. قطع الغيار متوفرة للإرسال السريع. بالنسبة لأية استفسارات فنية، عادةً ما يقوم فريقنا بالرد خلال 24 ساعة.

نظرة عامة على مشروع التجديد

الملف الشخصي للمشروع

يتضمن هذا المشروع بناء نظام خارجي جديد لتوزيع الطاقة لمؤسسة صناعية صغيرة إلى متوسطة الحجم داخل منطقة صناعية. تتكون الأحمال الأولية للمنشأة من معدات حثية صناعية قياسية - مثل آلات الختم، والمخارط، وضواغط الهواء، والمراوح، والمضخات - والتي تتميز بدورات بدء وإيقاف متكررة، وأحمال نهارية مركزة، وتشغيل حمل خفيف ليلاً. يقع محول التوزيع على منصة خارجية مخصصة، مما يوفر مساحة واسعة وتهوية ممتازة والتحرر من قيود السلامة من الحرائق المرتبطة بالمناطق الداخلية المغلقة.

نظرًا للتركيب الخارجي، ومتطلبات فعالية التكلفة، والحاجة إلى تبديد الحرارة بشكل فعال، وتقلبات الحمل الكبيرة، يستخدم المشروع محول طاقة S13-M محكم الغلق ومغمور بالزيت بدلاً من وحدة من النوع الجاف. يعمل هذا المحول الفردي كمصدر الطاقة الرئيسي للمنشأة بأكملها - حيث يغطي الطاقة المحركة والإضاءة ومعدات الإنتاج - مما يضمن إمدادات طاقة مستقرة وطويلة الأجل للعمليات.

تحديات المشروع وأساس الاختيار

ملاءمة المساحة الخارجية للمحولات المغمورة بالزيت: توفر منصة المحولات الخارجية مساحة واسعة وتهوية جيدة، وتتوافق مع معايير التثبيت دون قيود السلامة الصارمة من الحرائق المطبقة على التركيبات الداخلية.

التحكم في التكلفة: بالنسبة لنفس السعة، تكون المحولات المغمورة بالزيت أقل تكلفة بكثير من المحولات من النوع الجاف، مما يقلل بشكل كبير من استثمار المؤسسة في البنية التحتية.

متطلبات تبديد الحرارة العالية: مع المعدات الصناعية المركزة، والأحمال النهارية الثقيلة، والارتفاع السريع في درجات الحرارة، يتفوق نظام تدوير زيت التبريد الذاتي للمحولات المغمورة بالزيت على الوحدات من النوع الجاف، مما يجعلها مثالية للتشغيل المستمر للأحمال الثقيلة.

مقاومة قوية للحمل الزائد والارتفاع المفاجئ: تنتج ماكينات الورشة أحمالًا مفاجئة كبيرة أثناء بدء التشغيل وإيقاف التشغيل؛ توفر المحولات المغمورة بالزيت مرونة فائقة في دارة القصر والحمل الزائد، مما يجعلها مناسبة تمامًا للأحمال الصناعية المتقلبة.

صيانة بسيطة وناضجة: تتميز المحولات المغمورة بالزيت ببنية بسيطة، مما يجعل تشخيص الأخطاء وإصلاحها أمرًا سهلاً ويسمح باستخدام قطع الغيار القياسية - وهي مثالية لقدرات الصيانة الروتينية للمنشأة. تكوين المعدات

استنادًا إلى الحمل الإجمالي المحسوب، يتم تركيب محول مغمور بالزيت S13-M-800kVA 10kV/0.4kV محكم الغلق وموفر للطاقة على المنصة الخارجية. إنه يتميز بتصميم الخزان المموج المحكم الغلق بدون حافظة الزيت، مما يجعله مناسبًا للتشغيل في الهواء الطلق في جميع الأحوال الجوية.

مواصفات المعدات الرئيسية

الموديل: S13-M-800kVA محول طاقة مغمور بالزيت مغلق بالكامل

الفولطية المقدرة: 10±2×2.5% / 0.4 كيلو فولت

طريقة التبريد: التبريد الذاتي المغمور بالزيت (ONAN)

المادة الأساسية: صفائح فولاذية من السيليكون عالية النفاذية؛ هيكل منخفض الخسارة وموفر للطاقة

الميزات الهيكلية: خزان الزيت المموج مغلق بالكامل؛ صيانة مجانية؛ الأكسدة ومقاومة للرطوبة. أداء عزل مستقر

تكوين الحماية: مصهر تسرب الجهد العالي، مانع الصواعق، المفتاح الرئيسي ذو الجهد المنخفض، حماية التأريض

طريقة التثبيت: التثبيت العلوي في الهواء الطلق على منصة الصلب؛ يشمل الحماية من الصواعق، والتأريض، وسياج السلامة

يسلط الضوء على البناء والتطبيق

خسارة منخفضة للغاية وكفاءة عالية في استخدام الطاقة: تتميز بهيكل S13 الموفر للطاقة؛ تعتبر خسائر عدم التحميل والتحميل أقل بكثير من طرازات S11 وS9 الأقدم، مما يؤدي إلى توفير كبير في تكلفة الكهرباء على المدى الطويل.

قدرة ممتازة على التكيف في الهواء الطلق: الهيكل المغلق بالكامل يعزل الوحدة عن الهواء والمطر والغبار؛ مقاومة للتكثيف والأكسدة. مناسبة للتشغيل في الهواء الطلق في كل من درجات الحرارة المرتفعة في الصيف ودرجات الحرارة المنخفضة في الشتاء.

تبديد الحرارة الفائق: يضمن تبديد الحرارة الموحد عبر دوران زيت المحولات ارتفاعًا ثابتًا في درجة الحرارة تحت الأحمال الثقيلة، وتجنب مشكلات الحد من الحمل ذات درجة الحرارة العالية الشائعة في المحولات من النوع الجاف.

مقاومة عالية للصدمات وماس كهربائى: تشغيل مستقر تحت أحمال الصدمات الناتجة عن التشغيل والتوقف المتكرر للمحركات الصناعية؛ مقاومة لارتفاع درجة الحرارة والتعثر.

ميزة واضحة من حيث التكلفة والأداء: تكلفة منخفضة للمعدات، وتركيب بسيط، وعدم الحاجة إلى مرافق معقدة لإخماد الحرائق، مما يقلل بشكل كبير من تكلفة البنية التحتية لتوزيع الطاقة في المصنع.

الأداء التشغيلي

جودة إمدادات الطاقة المستقرة والمتوافقة: انحراف جهد ما بعد التشغيل والتوازن ثلاثي الطور يتوافق تمامًا مع معايير الطاقة الصناعية، مما يضمن التشغيل السلس لمعدات الورشة.

لا توجد حالات شاذة في ظل الأحمال القصوى: تظل درجة حرارة زيت المحولات وارتفاع درجة الحرارة أمرًا طبيعيًا أثناء الإنتاج النهاري بالحمولة الكاملة؛ لا يحدث أي تحميل زائد أو تسخين غير طبيعي.

تقليل كبير في الطاقة والخسارة: يعمل التصميم الأساسي منخفض الخسارة على تقليل خسائر المحولات بشكل كبير، مما يقلل بشكل فعال من رسوم الكهرباء الأساسية الشهرية للمؤسسة والتكاليف المرتبطة بالخسارة.

التشغيل الخارجي بدون أي خطأ: يعمل الهيكل المغلق بالكامل على التخلص من مخاطر دخول الماء والرطوبة والتآكل، مما يضمن التشغيل المستقر في جميع الأحوال الجوية طوال العام. تشغيل وصيانة مريحة ومنخفضة التكلفة: تتميز المعدات بتصميم ناضج ومعدل فشل منخفض؛ لا تتطلب الصيانة الروتينية سوى إجراء عمليات فحص بصرية وفحص مستويات الزيت والتأريض، مما يؤدي إلى الحد الأدنى من العبء التشغيلي.

ملخص الحالة

تعد المحولات المغمورة بالزيت (سلسلة S13-M) الخيار المفضل لمشاريع توزيع الطاقة في المنشآت الصناعية ومناطق التوزيع الريفية ومحطات الشبكة الفرعية الخارجية والمنشآت المفتوحة. بالمقارنة مع المحولات من النوع الجاف، فهي توفر مزايا مثل تبديد الحرارة الفائق، ومقاومة الحمل الزائد والتأثير العالية، وانخفاض التكاليف، وكفاءة الطاقة الممتازة، وسهولة الصيانة. إنها مناسبة بشكل خاص للتركيب الخارجي والتطبيقات الصناعية التي تتميز بتقلبات كبيرة في الأحمال أو الأحمال الثقيلة، مما يمثل حل المحولات الأكثر نضجًا وفعالية من حيث التكلفة لمشاريع توزيع الشبكة الخارجية.
