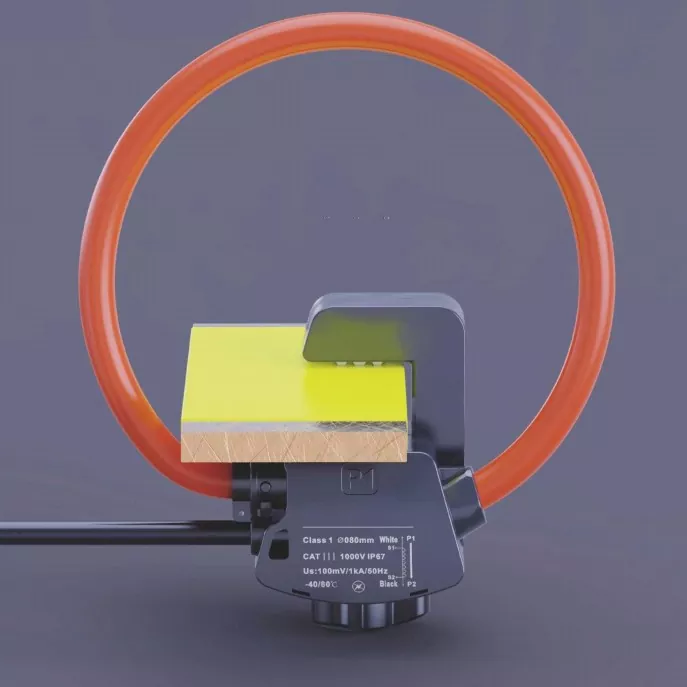

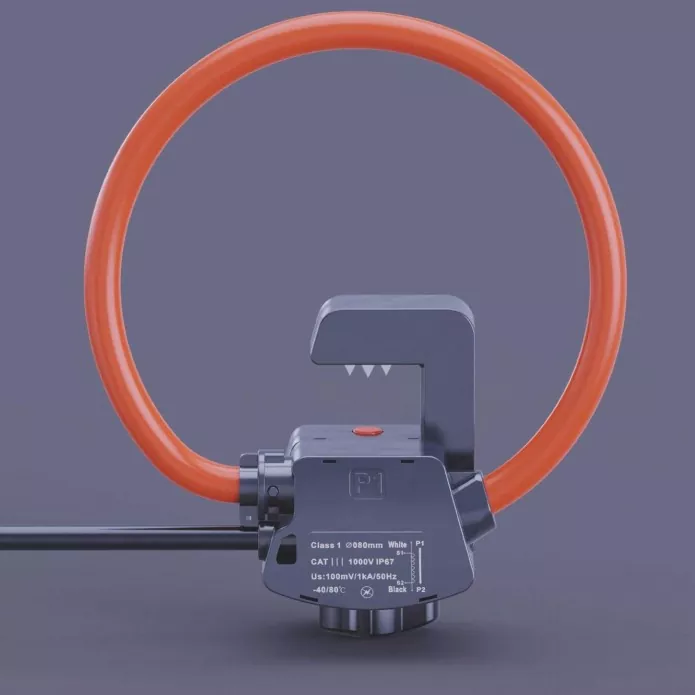

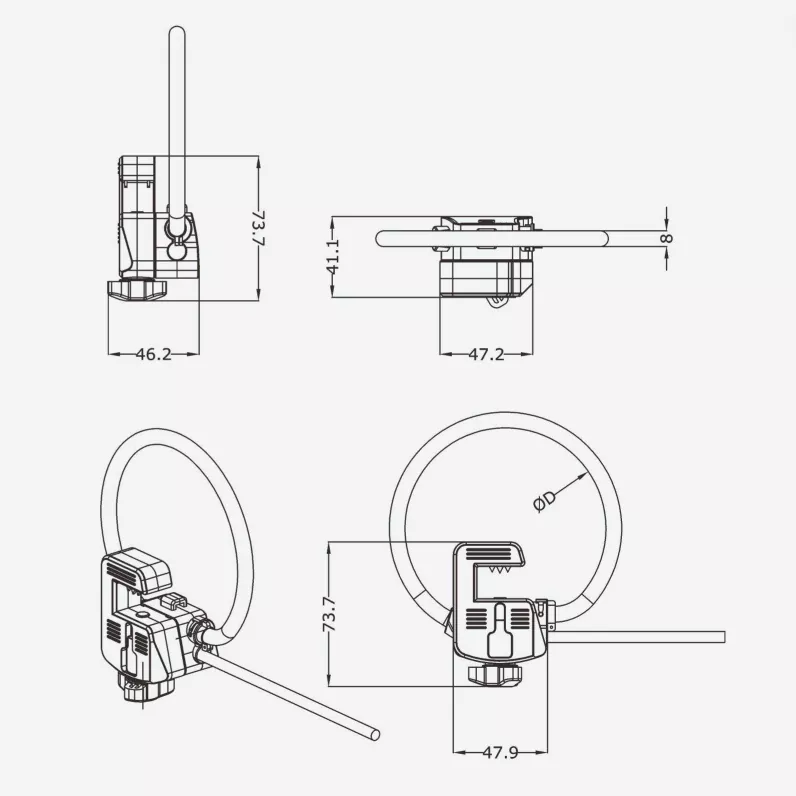

مصنوع من مواد عازلة مرنة ومقاومة للطقس وغطاء مقاوم للماء من الدرجة الصناعية، محول التيار اللولبي من نوع Busbar مناسب للبيئات القاسية مثل خزانات التوزيع الخارجية، والمحطات الكهروضوئية، ومحطات شحن المركبات الكهربائية، والبنية التحتية للطاقة الخارجية البلدية. وهو يدعم التطبيقات بما في ذلك مراقبة التيار الخارجي وتحليل استهلاك الطاقة وتقييم جودة الطاقة.
دقة رائدة في السوق: دقة من الفئة 0.5 مع حد أدنى من الأخطاء الموضعية وقابلية منخفضة للمجالات الكهربائية الخارجية؛ متوفر بحساسيات 22.5 مللي فولت/كيلو أمبير، و50 مللي فولت/كيلو أمبير، و100 مللي فولت/كيلو أمبير.
IP67 محكم الغلق بالكامل، ومقاوم للماء، ومقاوم للغبار: يحمي الختم الاحترافي في السكن ونقاط خروج الكابل من المطر والتكثيف ودخول الغبار. إنه مثالي للبيئات القاسية - مثل المواقع في الهواء الطلق، وأنفاق المرافق تحت الأرض، وورش العمل الرطبة - مما يضمن عدم دخول الماء أو حدوث دوائر قصيرة أثناء الاستخدام الخارجي طويل الأمد.
التصميم الصناعي لدرجات الحرارة الواسعة: يعمل بشكل موثوق عبر نطاق من -40 درجة مئوية إلى +80 درجة مئوية. مصنوع من مواد وعمليات مقاومة لدرجات الحرارة القصوى، يحافظ محول التيار اللولبي من نوع Busbar على أداء مستقر ودقة قياس على الرغم من التقلبات الكبيرة في درجة الحرارة المحيطة، سواء في البرد القارس في الشمال أو في الظروف الحارة والرطبة في الجنوب.
هيكل مقسم للتركيب السريع والمباشر: يتيح تصميم الفتح ذو القفل المفاجئ التثبيت لشخص واحد في الموقع دون تعديل الأسلاك الموجودة أو الحاجة إلى انقطاع التيار الكهربائي. وهي مناسبة بشكل خاص لترقية معدات التوزيع الخارجية القديمة، مما يساعد على تقصير الجداول الزمنية للمشروع وتقليل تكاليف البناء.
ملف مرن لسيناريوهات التثبيت المعقدة: يوفر جسم الملف مرونة طفيفة، مما يسمح له بالتناسب حول الكابلات المستديرة، وقضبان التوصيل المستطيلة، والموصلات غير المنتظمة. إنه مثالي لمساحات الخزانات المدمجة وتخطيطات الأسلاك الكثيفة، والتغلب على قيود التثبيت المرتبطة بمحولات التيار الصلبة التقليدية.
الأنظمة الكهروضوئية الخارجية: المراقبة الحالية على جوانب التيار المتردد/المستمر لصناديق تجميع الطاقة الكهروضوئية، ومحولات السلسلة، والمحطات الفرعية من النوع الصندوقي الخارجي.
أكوام شحن الطاقة الجديدة: الكشف والقياس الحالي لأكوام الشحن الخارجية التي تعمل بالتيار المستمر/التيار المتردد ودوائر توزيع محطات الشحن.
توزيع الطاقة الخارجية للبلديات: مراقبة عبر الإنترنت لخزائن التحكم في إضاءة الشوارع، والوحدات الرئيسية الحلقية الخارجية (RMUs)، وأنظمة توزيع الطاقة في أنفاق المرافق تحت الأرض.
المعدات الصناعية الخارجية: مراقبة تيار التشغيل والإنذار المبكر بالأخطاء للمراوح الخارجية ومضخات المياه والضواغط في المناطق الصناعية.
محطات تخزين الطاقة: اكتساب تيار الشحن/التفريغ لخزانات تخزين الطاقة الخارجية ومجموعات البطاريات.
تشغيل وصيانة الطاقة الميدانية: قياس محمول لعمليات الفحص المؤقتة واستكشاف الأخطاء وإصلاحها واختبار الحمل على الخطوط الخارجية.
البيئات الرطبة/المسببة للتآكل: الكشف الحالي لمعدات توزيع الطاقة في محطات المياه ومحطات معالجة مياه الصرف الصحي والمرافق الساحلية.
اسم المشروع: ترقية وتحديث مراقبة حالة توزيع الطاقة ذات الجهد المنخفض لمقصورة مرافق الطاقة في نفق الخدمات تحت الأرض Sangtiandao، بمجمع Suzhou الصناعي.
موقع المشروع: نفق المرافق تحت الأرض داخل حزام Sangtiandao للعلوم والابتكار التكنولوجي، مجمع Suzhou الصناعي، مقاطعة Jiangsu.
تاريخ الانتهاء من التحديث: مايو 2024.
المنتج المستخدم: φ80mm IP67 ملف Rogowski المرن ذو درجة الحرارة الواسعة.
يعد نفق الخدمات تحت الأرض Sangtiandao أحد مشاريع البنية التحتية الرئيسية للبلدية في منطقة Suzhou الصناعية. ويمتد النفق على مسافة 8.6 كيلومتر تقريبًا، ويضم مقصورات منفصلة لمرافق الطاقة والمرافق العامة وخطوط أنابيب الغاز. توفر حجرة مرافق الطاقة الكهرباء للأنظمة الحيوية - بما في ذلك الإضاءة والتهوية والحماية من الحرائق والمراقبة البيئية والإخلاء في حالات الطوارئ - وتصنفها على أنها "حمل من المستوى الأول" مع متطلبات عالية للغاية لموثوقية مصدر الطاقة.
وتحافظ البيئة تحت الأرض داخل النفق على رطوبة نسبية تزيد عن 92% على مدار العام، مع حدوث تراكم محلي للمياه على المدى القصير خلال موسم الأمطار. محولات التيار الأصلية (تصنيف IP40) كانت قيد التشغيل لمدة ثلاث سنوات؛ خلال هذا الوقت، عانت اثنتا عشرة وحدة من التآكل النهائي وتدهور مقاومة العزل، في حين شهدت وحدتان حالات شاذة في الحصول على الإشارة بسبب التكثيف ودخول المياه، مما يشكل مخاطر جسيمة على السلامة. علاوة على ذلك، ونظرًا لتصنيف الأحمال العالية، لم يكن انقطاع التيار الكهربائي لفترة طويلة بسبب التحديث ممكنًا، مما يجعل من الصعب تنفيذ طرق تركيب محولات التيار التقليدية. وبعد تقييم مكثف، اختار المشروع ملف Rogowski المرن والمنقسم بتصنيف IP67 باعتباره المكون الأساسي لاستشعار التيار، مما يتيح ترقية نظام المراقبة عبر جميع الدوائر دون الحاجة إلى انقطاع التيار الكهربائي.
بيئة تحت الأرض عالية الرطوبة ومعرضة للمياه؛ المعدات القياسية تفتقر إلى الحماية الكافية. نفق الخدمات تحت الأرض عبارة عن مساحة محدودة تتميز بالرطوبة العالية والتكثيف الشديد، مع تعرض الأجزاء المنخفضة لتراكم المياه بشكل مؤقت خلال موسم الأمطار. عادةً ما توفر محولات التيار القياسية (CTs) حماية IP40 فقط؛ يسمح الختم السيئ للرطوبة وبخار الماء باختراق الغلاف، مما يؤدي إلى تآكل الملفات وتدهور العزل وانحراف الإشارة. مع متوسط عمر خدمة أقل من ثلاث سنوات، تؤدي عمليات الاستبدال المتكررة إلى زيادة التكاليف وزيادة خطر انقطاع التيار الكهربائي.
قيود إمدادات الطاقة من المستوى الأول؛ قضايا الامتثال فيما يتعلق بالتعديل التحديثي على أساس الانقطاع. يدعم مصدر الطاقة الموجود داخل الحجرة الكهربائية لنفق المرافق أنظمة السلامة المهمة - مثل إخماد الحرائق والتهوية والمراقبة - ويصنفه على أنه حمل من المستوى 1 حيث يُحظر انقطاع التيار المرتبط بالصيانة إلا في حالات الطوارئ القصوى. تتطلب المحولات المقطعية التقليدية ذات النواة الصلبة قطع الكابلات أو تفكيك قضبان التوصيل أثناء التثبيت، وهو ما ينتهك معايير الإدارة التشغيلية ويشكل مخاطر كبيرة على السلامة؛ وبالتالي، فإن مثل هذه المقترحات تفشل في الحصول على الموافقة منذ البداية.
مساحة ضيقة وكابلات كثيفة. صعوبات التثبيت مع CTs جامدة. يتم ترتيب حوامل الكابلات داخل المقصورة الكهربائية بإحكام، مع ممرات بعرض أقل من متر واحد. تحتوي كابلات الطاقة ذات المقطع العرضي الكبير على أنصاف أقطار انحناء كبيرة، مما لا يترك مساحة عمل كافية لأجهزة CT الصلبة المنفصلة؛ يكاد يكون التثبيت مستحيلاً بالنسبة للدوائر الموجودة في الزوايا أو التي تحتوي على كابلات مكدسة. ستؤدي إعادة تنظيم الكابلات إلى زيادة عبء العمل ومخاطر السلامة بشكل كبير.
ارتفاع تكاليف الفحص اليدوي. تأخير كبير في اكتشاف الأخطاء وحلها. تغطي أنفاق الخدمات مسافات شاسعة مع نقاط مراقبة منتشرة على نطاق واسع؛ وتتطلب جولة التفتيش الواحدة أكثر من أربع ساعات. يتم اكتشاف المخاطر مثل التيارات غير الطبيعية أو الأحمال الزائدة في الدائرة فقط أثناء عمليات الفحص الشهرية، مما يؤدي إلى تأخير الاستجابات. تضمنت الحوادث الماضية زيادة في الأحمال على الدوائر الكهربائية وارتفاع درجة الحرارة لم يتم اكتشافها، مما أدى إلى تسريع تقادم عزل الكابلات. ثالثا. تكوين المعدات وتصميم النظام
لتلبية المتطلبات الأساسية لأنفاق المرافق تحت الأرض - على وجه التحديد الرطوبة العالية/المياه الراكدة، وانقطاع الطاقة صفر، والمساحات الضيقة، والتشغيل والصيانة عن بعد - يستخدم المشروع ملفات Rogowski المرنة ذات النواة المنفصلة ذات تصنيف IP67 مقاس φ80 مم، ذات درجة حرارة واسعة، مقترنة بمحطات الحصول على البيانات المقاومة للماء. يتم نقل البيانات عبر الشبكة الحلقية للنفق إلى مركز مراقبة السطح، مما يتيح مراقبة التيار عبر الإنترنت في الوقت الفعلي عبر جميع الدوائر.
IP67 حماية مختومة بالكامل؛ يحل بشكل فعال مشاكل الرطوبة ودخول الماء. يستخدم غلاف المعدات اللحام بالموجات فوق الصوتية للإغلاق، مع تعزيز العزل المائي عند منافذ الكابلات، مما يحقق تصنيف IP67 الشامل. وهذا يضمن التشغيل المستقر في البيئات التي تبلغ نسبة الرطوبة والتكثيف فيها 100%، وكذلك خلال فترات قصيرة من الغمر في المياه الراكدة. بعد النشر، صمد النظام أمام موسم "Meiyu" (أمطار البرقوق) لعام 2024 والأمطار الغزيرة في الصيف في سوتشو؛ على الرغم من تراكم المياه المتكرر في أقسام الأنفاق المنخفضة، لم يتعرض أي من الأجهزة لدخول المياه أو التآكل أو شذوذ الإشارة.
يضمن التثبيت المباشر عدم انقطاع الطاقة والسلامة للأحمال الحرجة. تم تركيب جميع الوحدات الـ 64 وتشغيلها بينما ظل النظام نشطًا. لم يقطع البناء إمداد الطاقة للمقصورة الكهربائية أو يؤثر على تشغيل أنظمة السلامة مثل إخماد الحرائق والتهوية والمراقبة. يتوافق هذا تمامًا مع معايير الإدارة لأحمال أنفاق المرافق الحيوية مع التخلص من مخاطر السلامة والامتثال المرتبطة بانقطاع التيار الكهربائي.
هيكل مرن يتكيف مع المساحات الضيقة. تضاعفت كفاءة التثبيت. يمكن ثني الملفات المرنة بسهولة، مما يسمح بتركيب ملتف بسيط حتى داخل الممرات الضيقة وحوامل الكابلات المكتظة بكثافة. يبلغ متوسط وقت التثبيت لكل وحدة 5 دقائق فقط، أي أكثر من ضعف كفاءة تركيب محولات التيار الصلبة التقليدية. تم تركيب جميع الوحدات البالغ عددها 64 وحدة في ثلاثة أيام فقط، مما أدى إلى تقليل الوقت المستغرق في العمل في المساحات الضيقة تحت الأرض بشكل كبير وتقليل مخاطر سلامة البناء.
أداء مستقر عبر درجات حرارة واسعة دون انحراف؛ قابلة للتكيف بشكل كبير مع البيئات تحت الأرض. باستخدام اللفات المقاومة لدرجات الحرارة العالية/المنخفضة وتقنية الختم، يحافظ النظام على دقة قياس من الفئة 1 في بيئة تحت الأرض باردة ورطبة دائمًا. لا يُظهر أي انجراف حراري أو تباطؤ مغناطيسي، مما يوفر استقرارًا للبيانات أعلى بكثير من المحولات التقليدية. تحل المراقبة عن بعد محل عمليات الفحص اليدوي، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة. يتم تحميل البيانات الحالية في الوقت الفعلي إلى مركز مراقبة أرضي، مما يسمح لموظفي التشغيل والصيانة بتتبع حالة تشغيل الدوائر بأكملها دون الدخول إلى نفق المرافق، في حين تخطرهم التنبيهات المنبثقة التلقائية بوجود حالات شاذة. وانخفضت وتيرة عمليات تفتيش الأنفاق من مرتين في الشهر إلى مرة واحدة كل ثلاثة أشهر، وانخفضت تكاليف العمالة في التشغيل والصيانة بنسبة 60%، وانخفض متوسط وقت الاستجابة للأخطاء من ساعتين إلى خمس دقائق.
صفر فشل في المعدات وقدرات الحماية المتوافقة. اعتبارًا من يناير 2025، عملت 64 وحدة بشكل مستقر لمدة ثمانية أشهر. وبعد أن صمدت أمام التحديات البيئية المختلفة - بما في ذلك التكثيف خلال موسم الأمطار، وتراكم المياه من العواصف الشديدة، وانخفاض درجات الحرارة في فصل الشتاء - لم تكن هناك حالات دخول المياه، أو التآكل، أو انجراف الإشارة. ويبلغ معدل سلامة المعدات 100%، ويتجاوز عمر الخدمة المتوقع ثماني سنوات، وهو ما يتجاوز بكثير متوسط عمر المعدات الأصلية البالغ ثلاث سنوات.
صفر انقطاع للتيار الكهربائي، وصفر مخاطر، وقبول الامتثال الناجح. تم الانتهاء من التثبيت دون أي انقطاع للتيار الكهربائي أو التأثير على التشغيل الآمن لنفق المرافق. اجتاز المشروع فحص القبول المتخصص من قبل هيئة إدارة أنفاق المرافق في منطقة سوتشو الصناعية في المحاولة الأولى، ليصبح مشروعًا نموذجيًا للتوزيع الذكي للطاقة لأنفاق المرافق تحت الأرض في الحديقة.
تحسين كفاءة التشغيل والصيانة بشكل كبير والتعامل الاستباقي مع مخاطر السلامة. تتيح المراقبة عن بعد في الوقت الفعلي إصدار إنذارات مبكرة تلقائية للحالات الشاذة مثل الأحمال الزائدة، والظروف الحالية، والاختلالات ثلاثية المراحل. منذ بدء التشغيل، تم تحديد ثلاث حالات لضعف الاتصال بأطراف الدائرة وتصحيحها قبل أن تتصاعد إلى حالات فشل، مما يمنع بشكل فعال حوادث السلامة مثل ارتفاع درجة حرارة الكابل وتلف العزل.
تقليل إجمالي تكاليف دورة الحياة. على الرغم من أن تكلفة الشراء لكل وحدة أعلى قليلاً من تكلفة محولات التيار القياسية، فإن إجمالي تكلفة دورة حياة المشروع أقل بنسبة 45% من الحلول التقليدية - بفضل عمر الخدمة الأطول، وانخفاض تكاليف التشغيل والصيانة والاستبدال، وميزة التركيب بدون انقطاع - مما يدل على فوائد اقتصادية كبيرة.
يعتبر محول التيار اللولبي من نوع بسبار IP67 مناسبًا بشكل مثالي لبيئات توزيع الطاقة المتخصصة - مثل أنفاق المرافق تحت الأرض، ومحطات معالجة مياه الصرف الصحي، والمحطات الفرعية تحت الأرض - التي تتميز بالرطوبة العالية، وخطر تراكم المياه، والمساحات الضيقة. إنه يحل بشكل أساسي ثلاث نقاط ضعف رئيسية في الصناعة مرتبطة بالمحولات التقليدية: الحماية غير الكافية، ومتطلبات انقطاع التيار الكهربائي أثناء التثبيت، وقيود المساحة. من خلال تمكين ترقية المراقبة عبر الإنترنت لأنظمة توزيع الطاقة بأقل تكاليف تركيب وتعطل تشغيلي لا يُذكر، فهو بمثابة حل موثوق به للغاية للتعديل التحديثي الذكي لتوزيع الطاقة في البنية التحتية البلدية تحت الأرض والبيئات الصناعية الرطبة.
